冰箱面板单型腔热浇口注塑模具设计

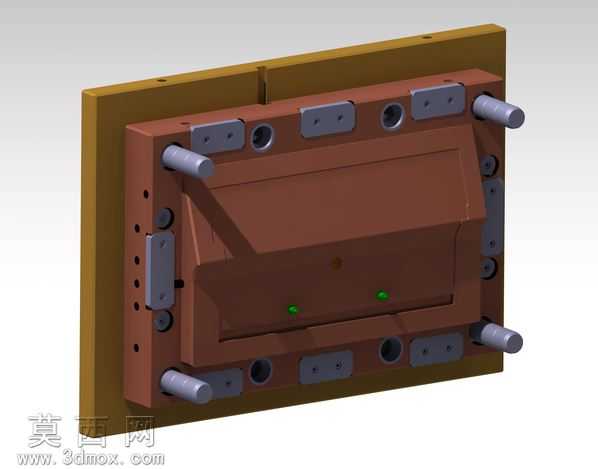

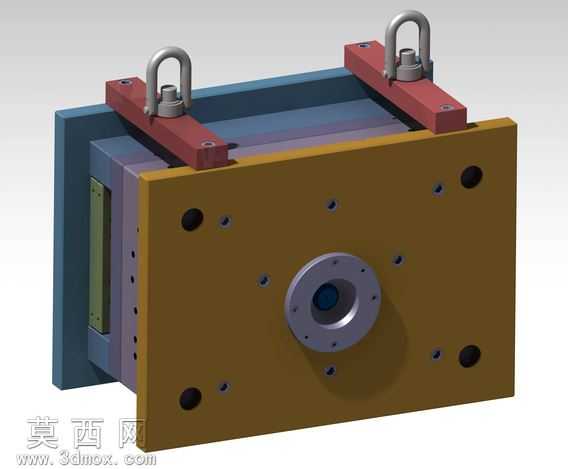

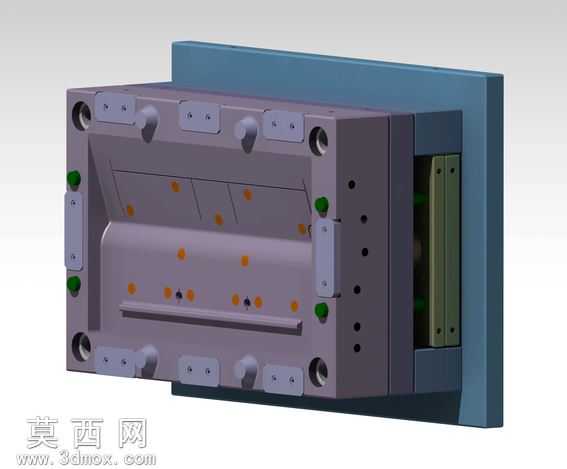

本套模具为PS材质冰箱面板专用注塑成型模具，整体采用单型腔布局搭配热浇口进料方案，建模阶段严格遵循注塑模具设计规范完成全参数化三维构建，完整还原了模具从定模侧到动模侧的全部装配结构。建模过程中优先对冰箱面板的塑件特征进行逆向拆解，提取塑件的外观曲面、安装卡扣位、加强筋排布等核心特征，以此为基础推导分型面位置，将分型面设置在塑件外观面的非可视边缘区域，避免合模痕迹残留于产品正面影响外观质量。定模侧的型腔镶块采用整体式精加工结构，材质预设为预硬镜面模具钢，表面抛光等级设定为A1级，适配PS材质透明或高光面板的成型需求，型腔表面预留了均匀的排气槽结构，避免填充过程中出现困气烧焦、缺胶等成型缺陷。动模侧的型芯部分对应塑件内部的装配结构，设计了独立的镶件拆分方案，将细小的卡扣柱、加强筋位置拆分为单独镶件，既方便后续加工过程中的电极放电作业，也便于量产过程中磨损后的快速更换维护。热浇口系统采用单点热嘴进料设计，进料点设置在塑件背面的非外观区域，热嘴周边设计了独立的冷却水路环绕，保证浇口区域温度恒定，避免出现冷料、拉丝、浇口残留过高的问题。模具的导向系统采用高精度导柱导套搭配零度定位块的组合结构，导柱设置在模具四角位置，定位块布置在分型面的核心受力区域，保证合模过程中的定位精度，避免长期量产过程中出现分型面错位飞边。冷却系统采用随形水路设计，分别在定模型腔、动模型芯内部排布多层循环水路，水路距离成型面的距离控制在15-20mm区间，水路间距均匀设置，保证模具成型区域温度均匀，减少塑件成型后的翘曲变形量，缩短成型周期。顶出系统采用顶针、顶块组合顶出方案，对应塑件的边缘、内部加强筋位置均匀布置顶出元件，顶出力分布均匀，避免顶出过程中塑件出现顶白、顶穿、变形等问题，同时在顶出板位置设置了复位杆与复位弹簧，保证开模合模过程中顶出机构的动作顺畅。整套模具的所有标准件均采用行业通用标准规格建模，包括内六角螺丝、堵头、密封圈、定位圈、浇口套等元件，可直接对接生产加工流程，建模过程中对所有装配位置做了干涉检查，排除了开合模过程中的结构干涉问题，渲染阶段采用金属钢材质搭配标准模具配色，清晰区分动定模、镶件、标准件的不同结构，直观展现模具的整体装配逻辑与结构细节。
