门锁生产高压铝压铸模具工装

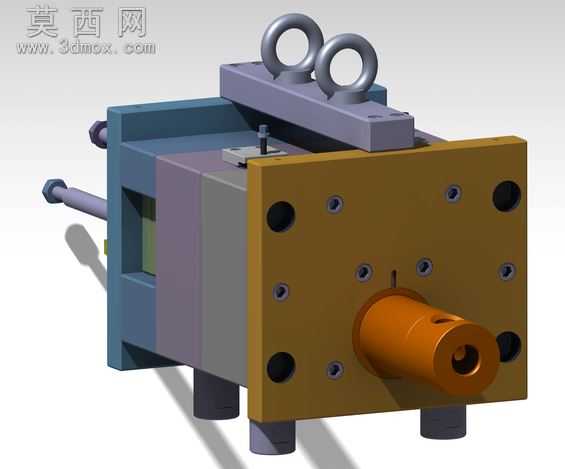

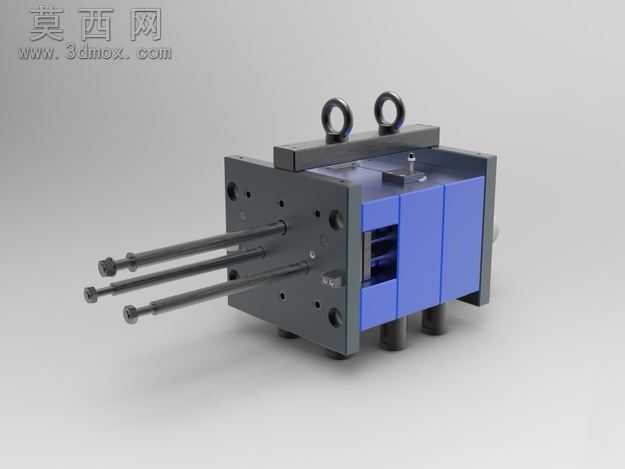

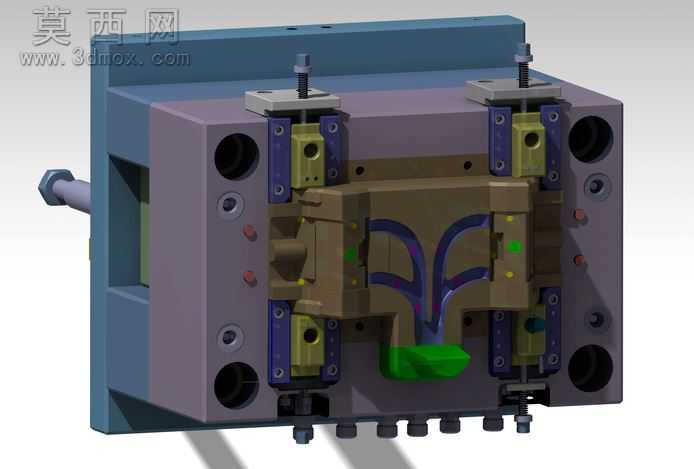

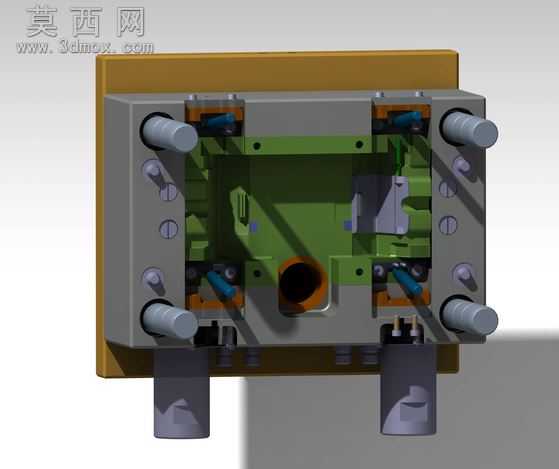

本套模型为门锁零部件生产所用的高压铝压铸模具工装，整体采用三维参数化建模完成，建模过程严格遵循压铸模具的设计规范与生产工艺要求，完整还原了模具的全部装配结构与细节特征。模型在渲染阶段针对不同模具部件赋予了差异化的材质表现：定模座板、动模座板等结构承重部件采用调质模具钢材质，渲染时呈现出哑光金属质感，表面做了细微的磨砂纹理处理，还原实际模具经粗加工后的表面状态；浇口套采用耐热模具钢材质，渲染为暖橙色金属质感，突出其与高温铝液直接接触的功能特性；顶部的吊环部件采用镀锌钢材材质，渲染出亮面金属光泽，还原吊装部件的表面处理工艺；侧抽芯杆件采用镀铬处理，表面呈现光亮的金属质感，区分滑动部件与固定结构的材质差异。从结构设计来看，模具采用两板模基础结构，配套设置了双吊环吊装结构，满足重型模具的车间吊装转运需求；侧部设置多组抽芯杆件，对应门锁铸件的两个孔洞特征，采用斜导柱侧抽芯结构，保证开模过程中侧向型芯能够顺利脱离铸件，避免拉伤铸件表面；定模侧设置多组紧固螺栓孔与定位销孔，保证模具合模时的定位精度，防止生产过程中出现飞边、错模等缺陷；浇口套居中设置在定模中心位置，采用直浇道进料结构，适配高压压铸机的压射室连接尺寸，保证铝液能够平稳快速填充型腔；模具底部设置支撑脚结构，保证模具放置与安装过程中的稳定性，避免合模时底面受力不均导致的模板变形。整套模具的设计思路围绕门锁类小型压铸件的大批量生产需求展开，在保证铸件成型精度的前提下，尽可能简化模具结构，降低加工制造成本，同时预留了冷却水道的安装位置，可配套设置循环冷却系统，缩短压铸生产的循环周期，提升生产效率；侧抽芯结构采用标准化组件设计，易损部件可快速更换，降低模具的后期维护成本，适配五金制锁行业的规模化压铸生产需求。
