四腔女士发夹注塑模具设计

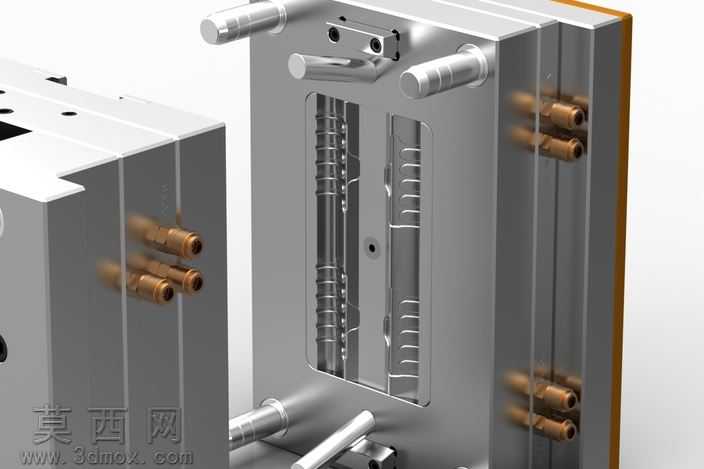

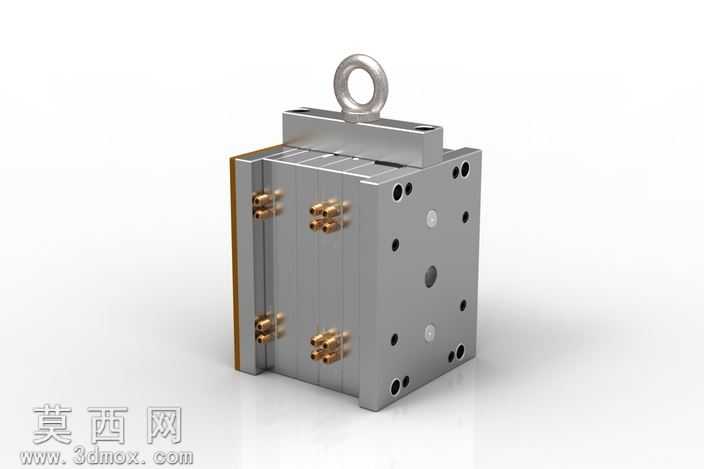

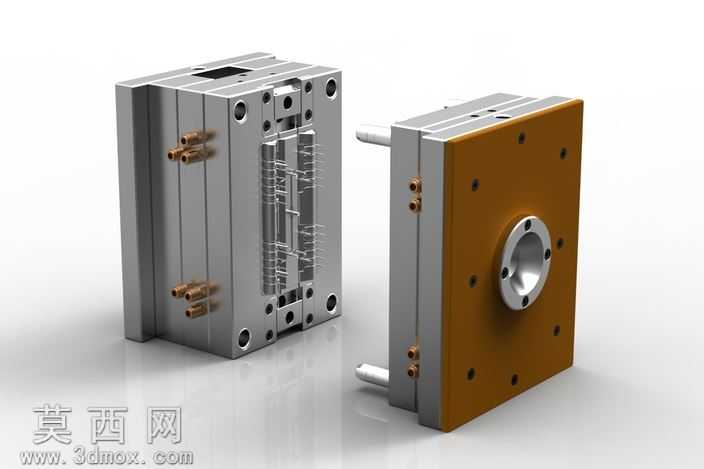

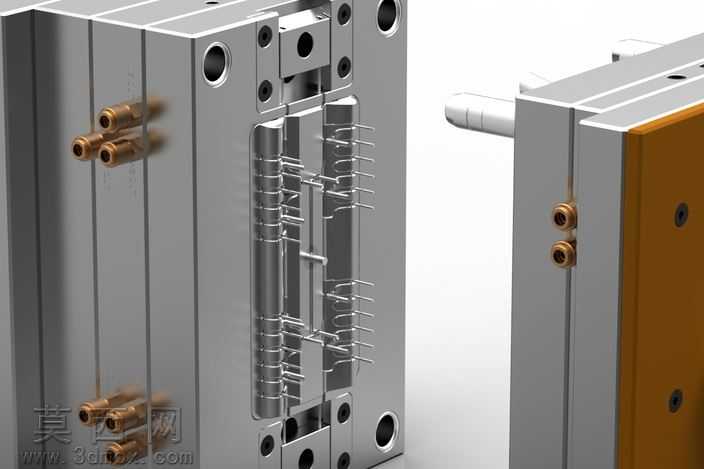

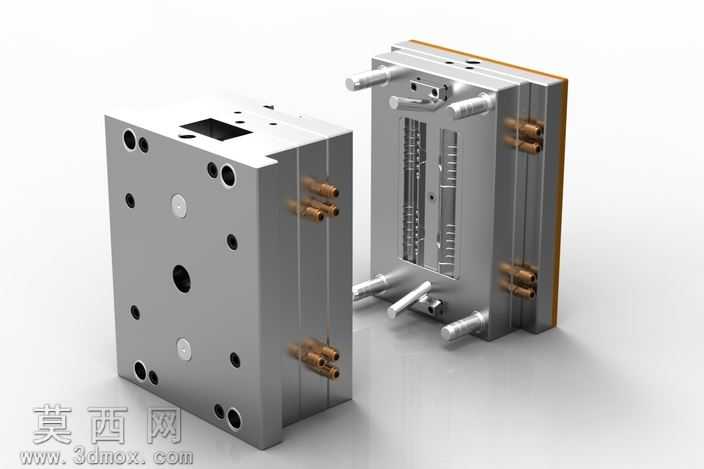

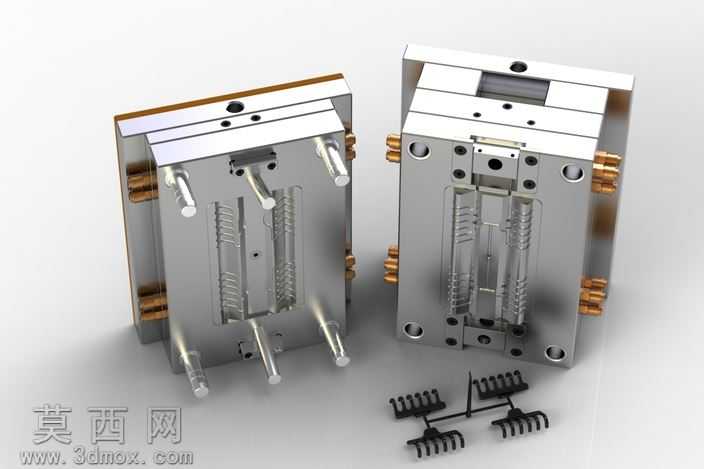

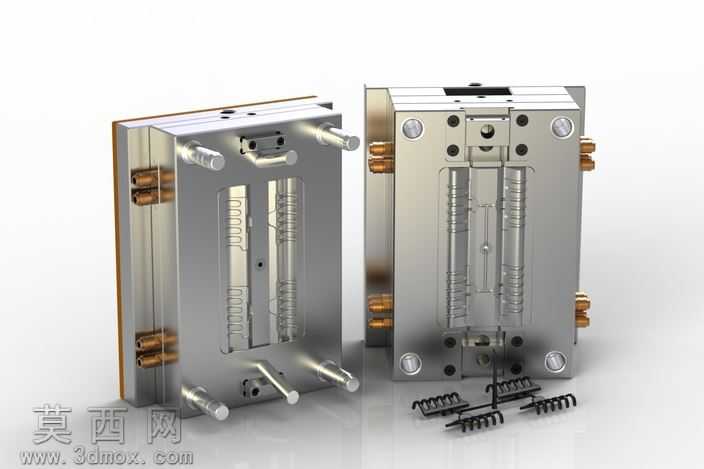

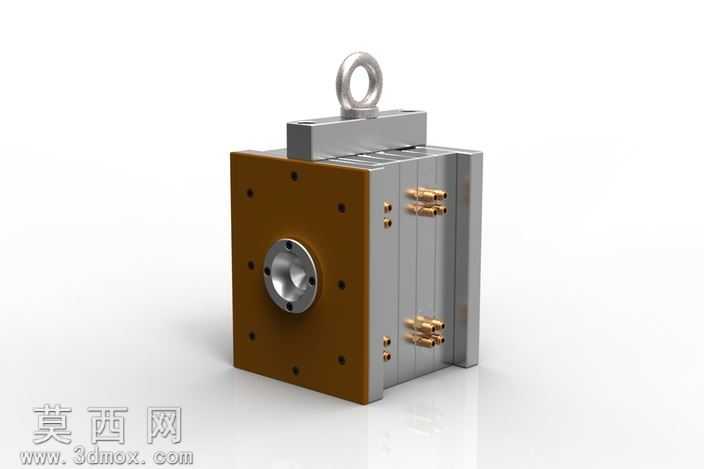

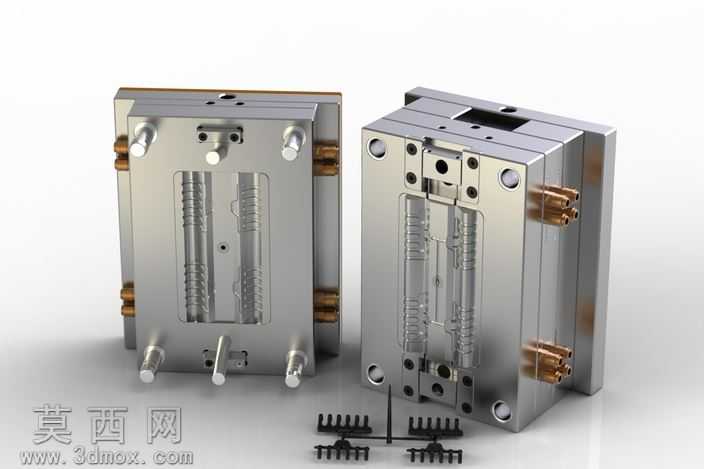

本套模型为四腔布局的女士发夹注塑模具，采用三维建模软件完成全参数化结构设计，搭配写实级渲染效果呈现模具开合状态与成型样件细节。建模阶段严格遵循注塑模具设计规范，从产品结构分析入手，针对发夹细长带梳齿的造型特征，优化了分型面的选取逻辑，将分型面设置在产品轮廓最大边界处，避免脱模时出现卡滞、拉伤塑件的问题，同时保证型腔加工的便利性。模具采用一模四腔的平衡式型腔布局，四个型腔围绕模具中心对称排布，熔体通过平衡式流道同步注入各个型腔，有效保证各模腔填充压力、填充时间一致，大幅降低同批次成型发夹的尺寸偏差，提升量产时的产品合格率。模架选用标准龙记模架作为基础结构，核心成型零件采用整体式镶拼结构，型腔、型芯部分单独拆分加工，既方便后续维护更换易损的成型部位，也能优化加工工艺，降低复杂曲面的加工难度。冷却系统采用环绕式水路设计，在型腔、型芯内部均匀排布冷却水道，搭配铜质水嘴实现冷却水的循环导通，可在注塑周期内快速带走型腔内的热量，缩短塑件冷却定型时间，避免发夹细长齿位因冷却不均出现翘曲变形。导向定位系统采用精密导柱导套配合，在模具四角设置高精度导向组件，合模时保证动定模精准对位，避免型腔错位导致的塑件飞边问题；同时在型腔周边增设精定位结构，进一步提升合模精度，保障发夹细微齿形的成型精度。顶出系统采用顶针+推板组合的顶出方式，针对发夹的结构特点，在产品非外观面均匀布置顶针，配合边缘推板实现平稳顶出，避免顶出过程中塑件变形、顶白，保证发夹外观面无顶出痕迹。渲染阶段为模具金属部件赋予了真实的钢材材质，调整了金属反光度与粗糙度参数，还原模具钢的哑光金属质感，同时为冷却水嘴、接头等铜质零件赋予黄铜材质，通过光影效果清晰展示模具的外部结构、水路接口、锁模结构以及成型出的发夹样件，直观呈现模具的整体设计方案。整套设计兼顾了量产效率与成型质量，四腔布局可有效提升单批次生产产能，结构设计充分考虑了加工、装配、维护的便利性，可作为同类日用品注塑模具设计的参考方案。
