一体式光学指纹识别采集读取模组

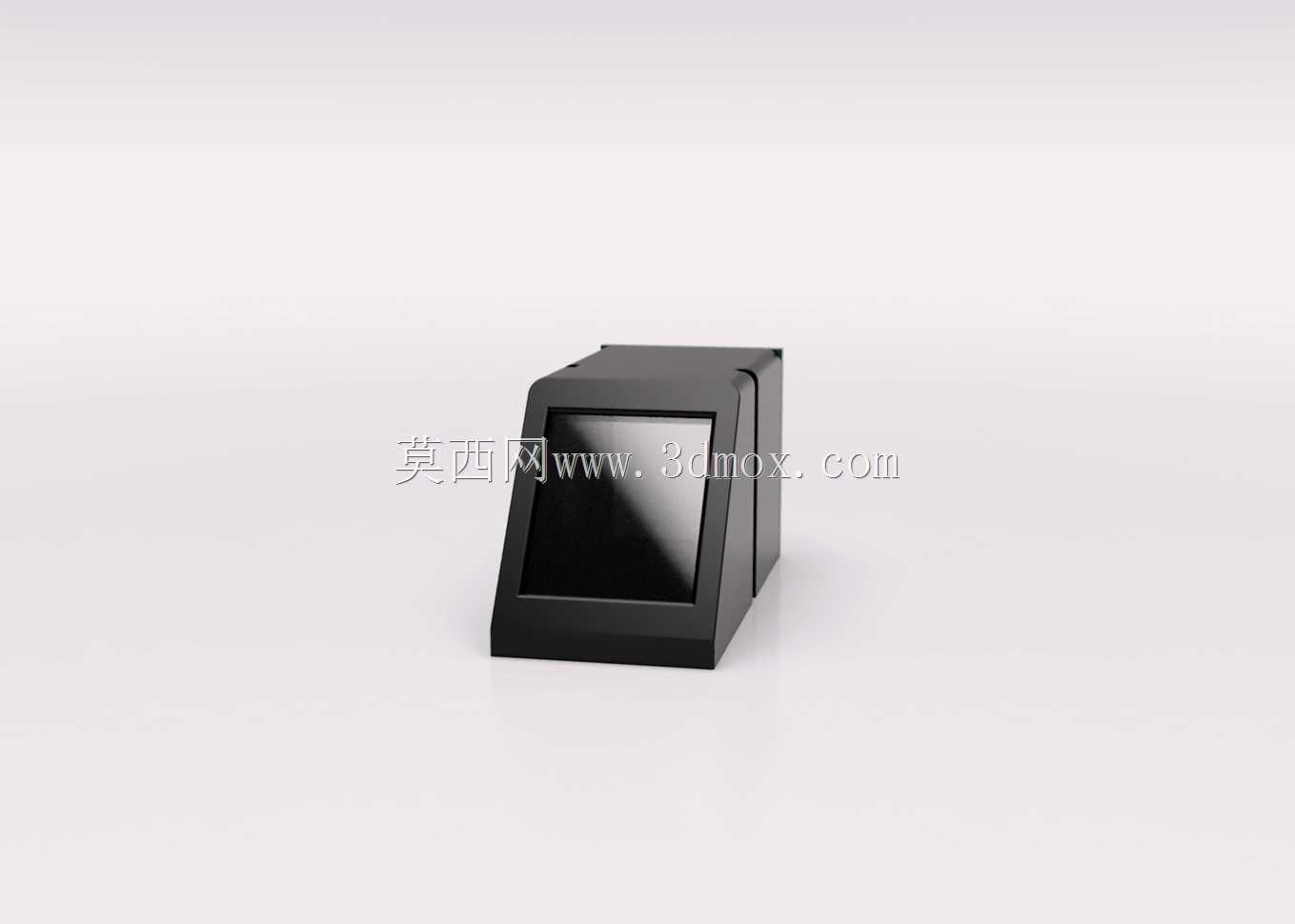

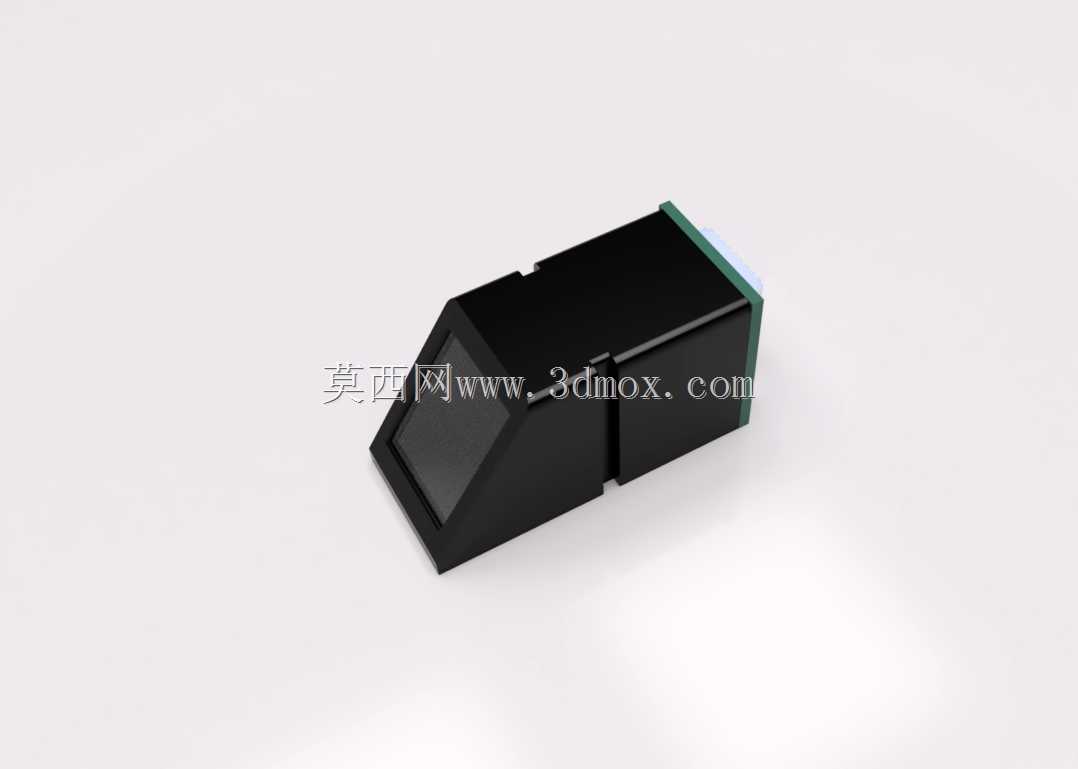

　　在做门禁终端、考勤设备、智能储物柜、保险柜这类需要身份核验的嵌入式设备选型时，这类一体式光学指纹读取模组是结构工程师接触频率很高的元器件，不同于分体式的光学镜头、处理电路分置设计，这款模组把光学采集棱镜、成像传感器、处理电路全部整合在独立壳体内，不需要额外做光路校准，能大幅缩短整机的开发周期。从实际安装适配的角度看，模组整体为斜切面采集端加矩形尾段的造型，采集面做了15度左右的倾角设计，这个角度是经过人体工程学验证的，用户按压指纹时手指自然弯曲的姿态刚好贴合采集面，不需要刻意调整手指角度，能有效降低识别失败的概率。外壳采用黑色硬质工程塑料注塑成型，表面做了哑光磨砂处理，既可以避免日常使用中留下指纹印影响外观，

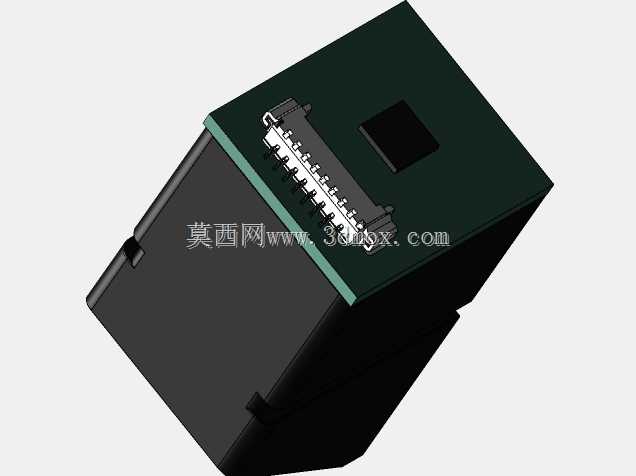

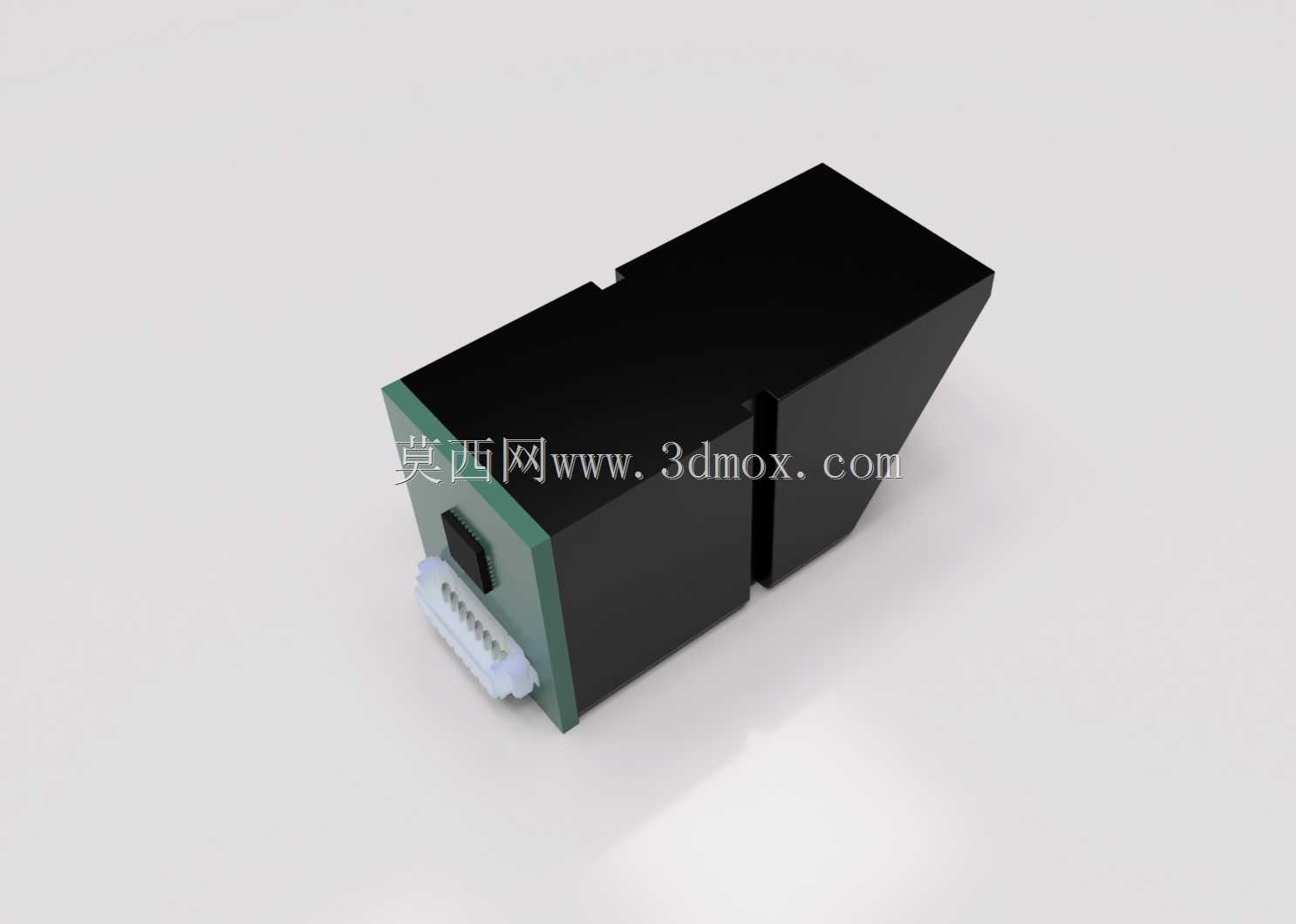

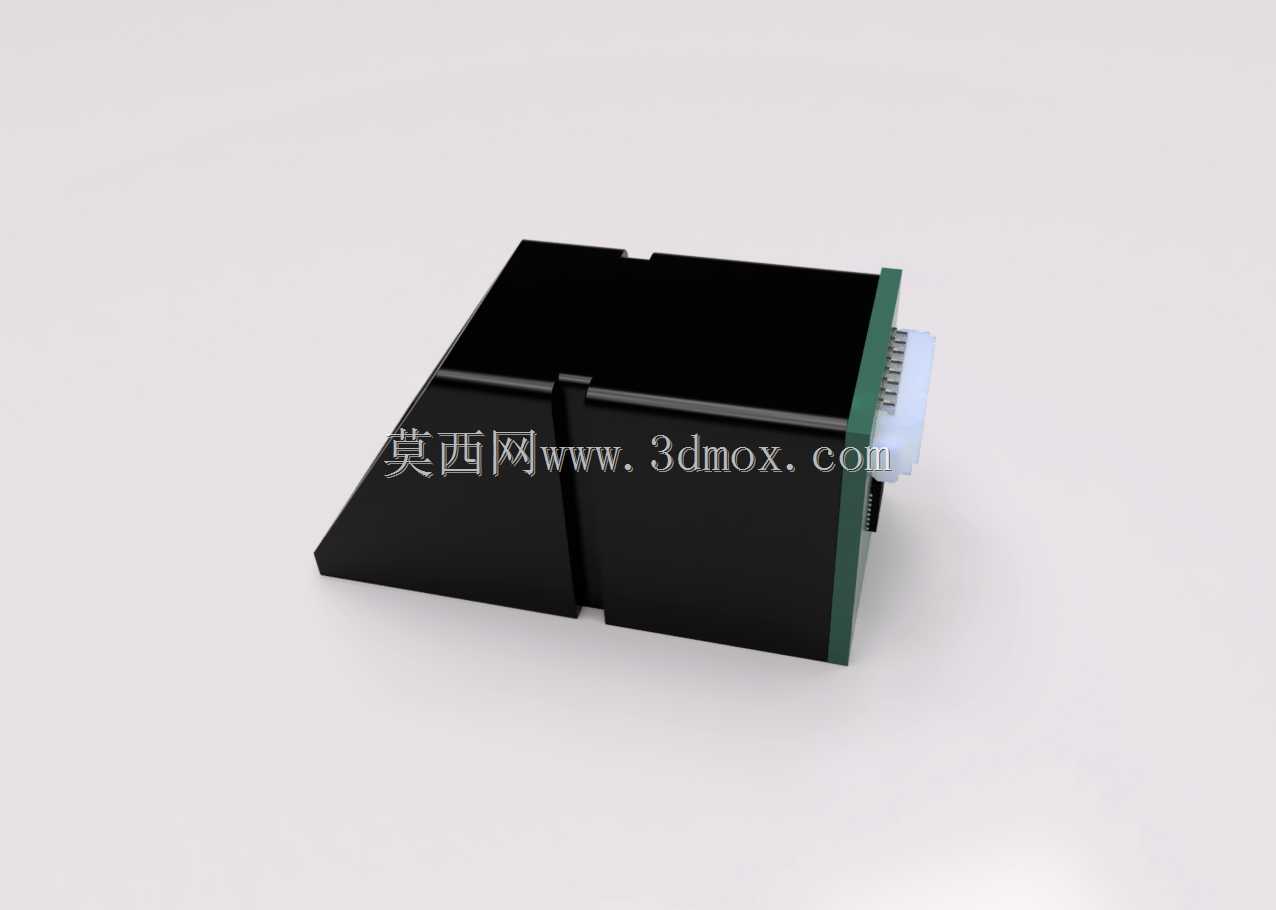

　　也能减少外部光线直射采集棱镜造成的成像干扰，尾段预留的排线出口位置做了限位结构，装配时不会出现排线弯折角度过大导致的线芯断裂问题。做结构设计时要注意，这类模组的安装固定位一般在壳体两侧的预留卡槽，不需要额外打螺丝固定，只需要在设备面板上开出对应尺寸的安装窗口，将模组从内侧推入卡槽即可完成固定，安装窗口的尺寸要比模组采集端的外轮廓单边预留0.2mm的装配间隙，避免注塑件公差导致的装配卡滞。功能层面，这款模组内置了专用的指纹处理芯片，能够独立完成指纹图像采集、特征点提取、模板比对的全流程，不需要占用主控设备的运算资源，输出的信号可以直接对接主控的串口，适配绝大多数嵌入式主控板的通讯协议。实际应用中，这类模组除了常规的门禁考勤场景，

　　还可以用在智能枪柜、驾校考试身份核验、电动自行车身份解锁等场景，不同场景下对模组的识别速度、误识率要求有差异，但结构安装尺寸是通用的，只需要调整固件参数即可适配，不需要重新开模做结构适配。设计选型时还要注意，模组的采集棱镜边缘做了黑色遮光涂层，避免侧面漏光影响成像质量，装配时不要刮擦这层涂层，同时要在采集窗口和面板之间加装薄的防尘泡棉圈，避免灰尘、水汽从装配缝隙进入模组内部，影响光学元件的使用寿命。
