四旋翼航拍飞行器一体化机身结构设计

项目分类:无人机 发布时间:2022-03-28 ID:588349
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计
  • 四旋翼航拍飞行器一体化机身结构设计

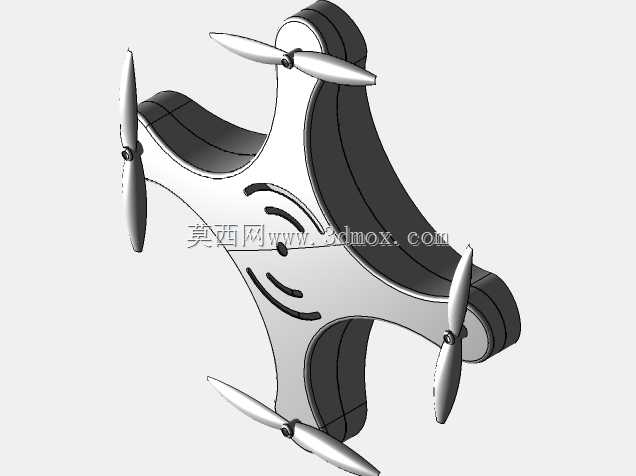

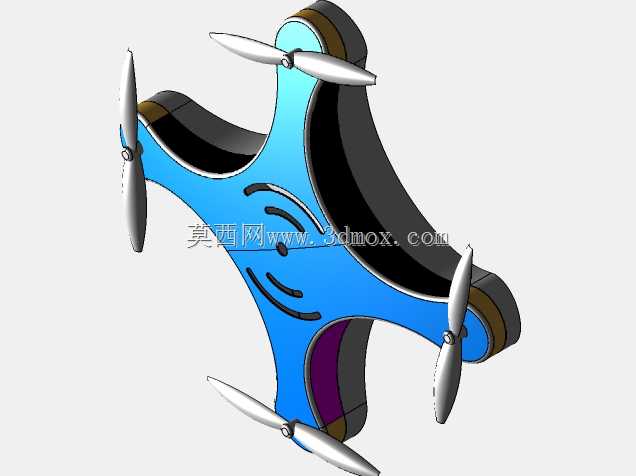

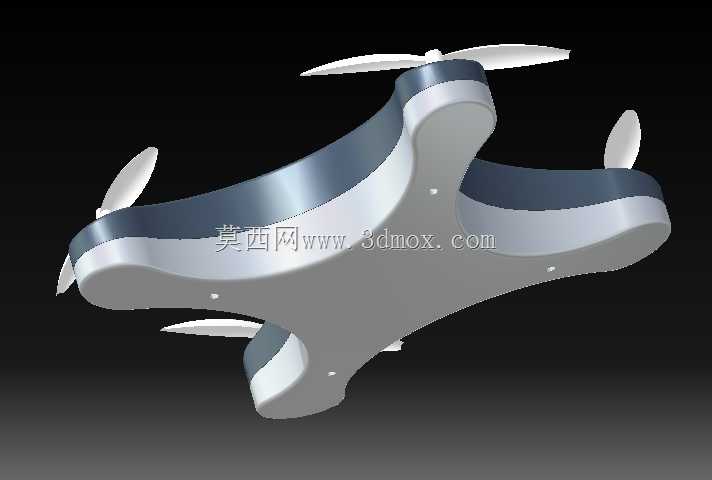

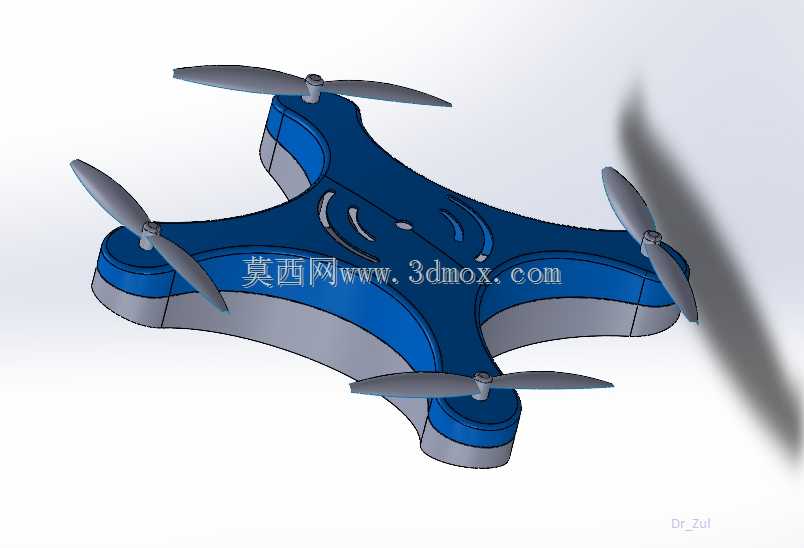

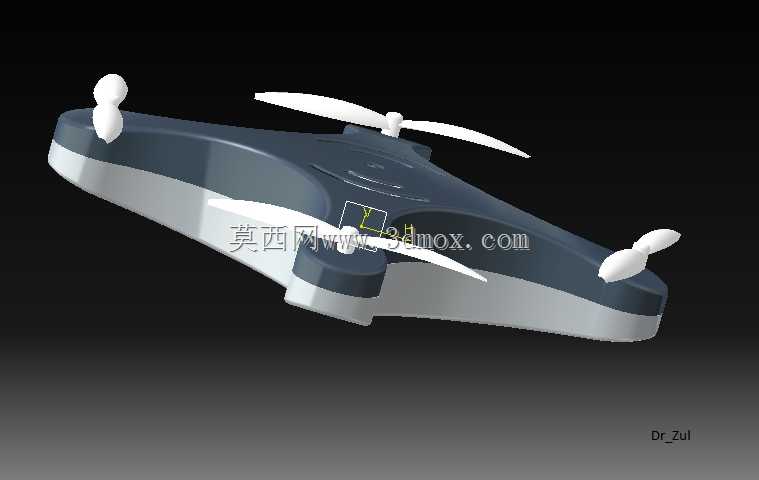

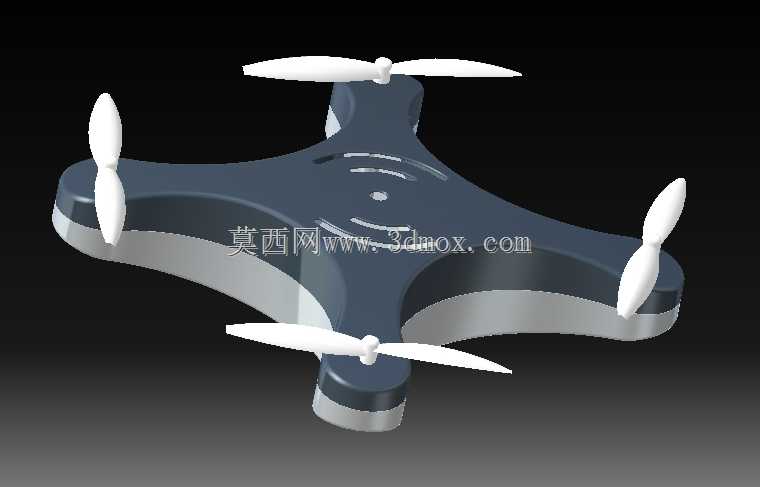

  该结构围绕小型四旋翼飞行器的紧凑化布局展开,机身采用中心对称的一体化流线型壳体,四个机臂从中心向四角平滑延伸,末端布置旋翼动力单元,整体重心落在几何中心附近,有利于降低飞行姿态控制中的耦合扰动。壳体上表面预留弧形走线与散热区域,可容纳飞控板、电调、电池及传感模块,内部腔体按照元器件堆叠高度进行分区,避免装配时出现干涉。机臂与机身采用连续过渡曲面,既减少外露连接件带来的气动阻力,也提升整体抗弯刚度,在坠地或侧向碰撞时能够将冲击载荷沿臂根向中心壳体分散。旋翼轴线相对机身平面保持垂直,相邻旋翼旋转方向相反,用以抵消反扭矩;桨叶安装位与机身外缘保留足够安全间隙,防止高速旋转时桨尖触碰壳体或外挂载荷。从安装边界看,

  中心腔体适合布置矩形飞控与电池组,臂端电机座孔位按常规小型无刷电机的安装间距设定,可直接适配同规格动力套装。机身底部可预留相机或云台挂载平面,该平面需与重心竖直线重合,避免挂载后引起明显配平偏移。设计过程中优先考虑壁厚均匀性,壳体壁厚在保证成型工艺可行的前提下保持一致,臂根部位适度加厚以承受起降冲击和机动飞行中的弯矩。上表面的凹陷造型不仅构成外观识别特征,也可作为天线布置区域,减少金属或碳纤维材料对遥控、图传信号的遮挡。对于结构工程师而言,这类模型的价值在于呈现完整的机体空间关系:中心板、壳体、机臂、电机座和挂载点之间的位置约束清晰可见,可用于检查电池插拔空间、线束走向、桨叶干涉以及起落架加装可能性。实际应用中,

  此类机体常见于低空航拍、教学实验、简易巡检与航模开发场景,其结构形式直接决定设备维护便利性、载荷扩展能力和抗损性能。建模时需要重点控制四个电机座的同轴度与平面度,若臂端安装面存在高度差,会导致旋翼平面倾斜,进而引入额外的姿态修正负担。机身外形的流线处理并非单纯追求视觉效果,而是在前进飞行时降低迎风阻力,同时减少紊流对姿态传感器的干扰。内部筋位可沿受力方向布置,在不显著增加重量的前提下提高壳体局部刚性,尤其在电池仓和飞控安装区,筋位能够抑制电路板振动。整机尺寸属于便携级范畴,对角线电机间距满足近距飞行与室内调试需求,同时为螺旋桨提供足够升力面积。装配顺序上通常先将动力线束预埋于机臂槽内,再固定电机与电调,随后装入飞控和电池,最后扣合上下壳体;因此模型中各腔体开口方向与宽度必须满足手工操作空间。该结构也适合作为变体设计的基础,通过修改臂长、机身宽度和挂载接口,可派生出不同载荷等级或轴距的飞行器方案。
