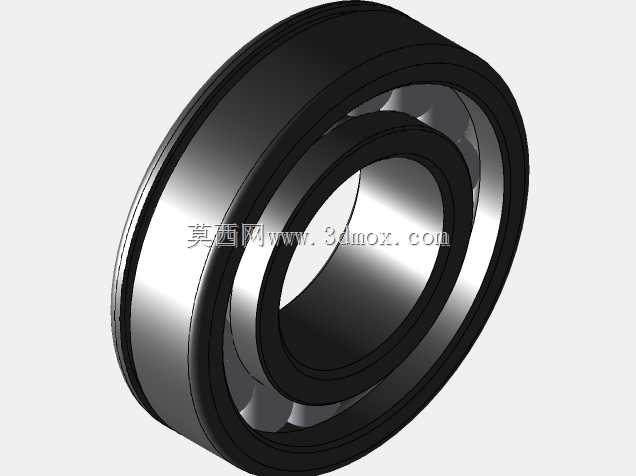

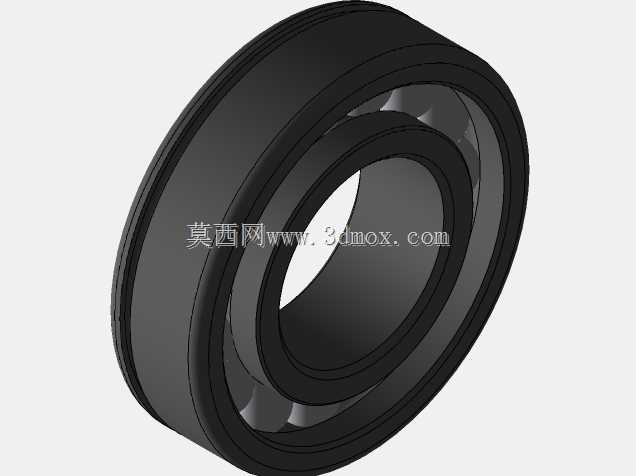

圆柱滚子径向承载轴承三维结构

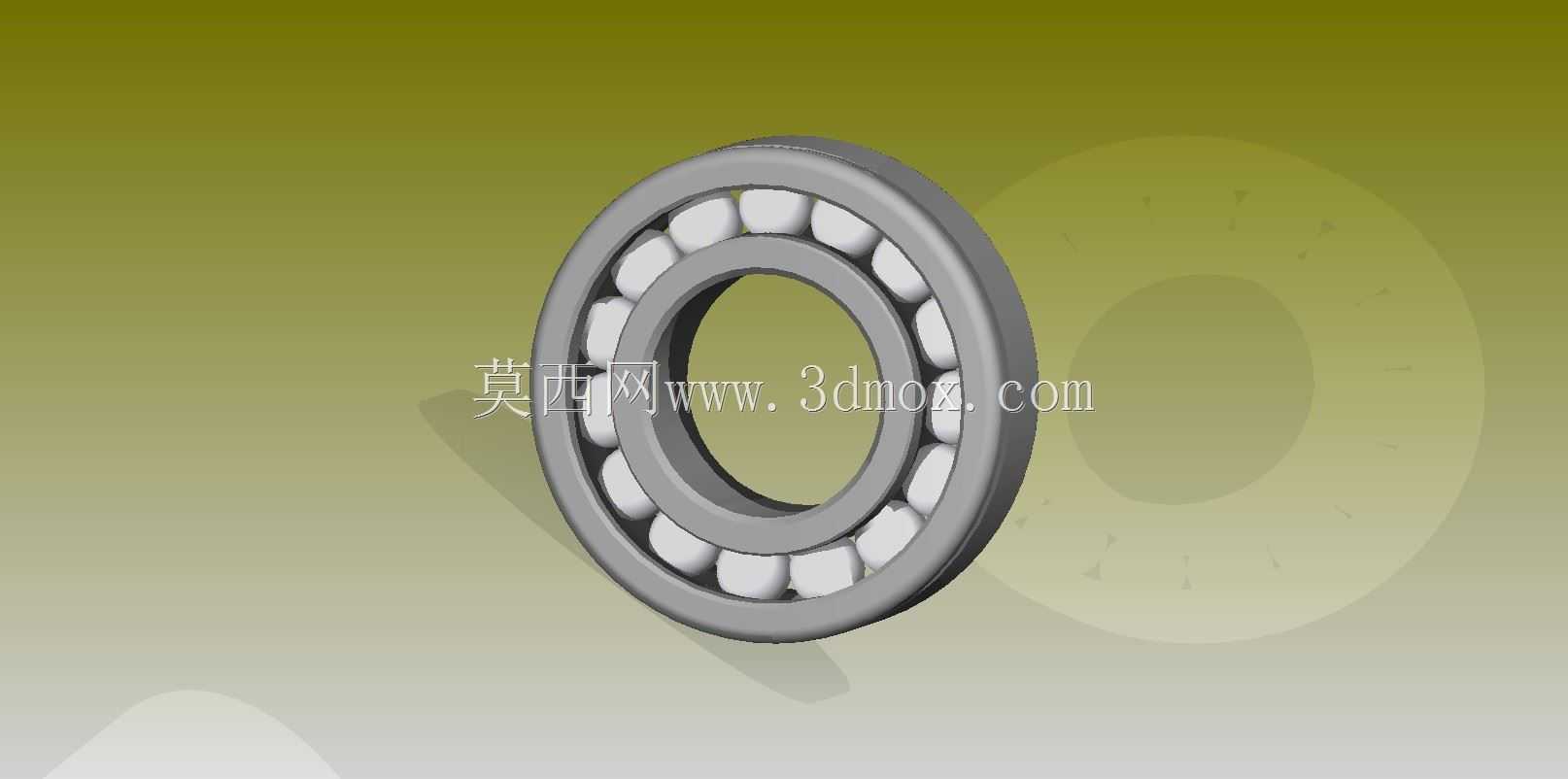

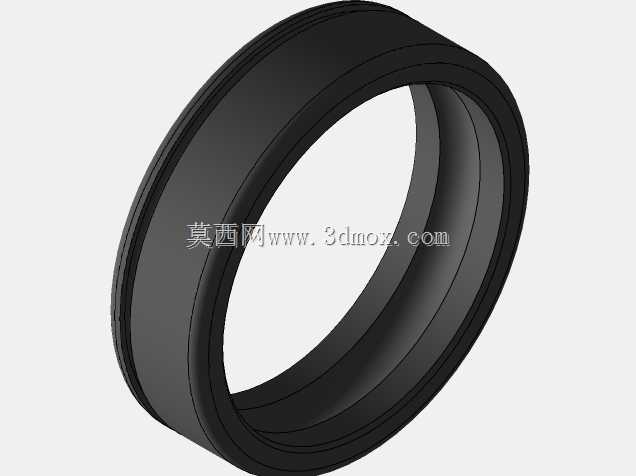

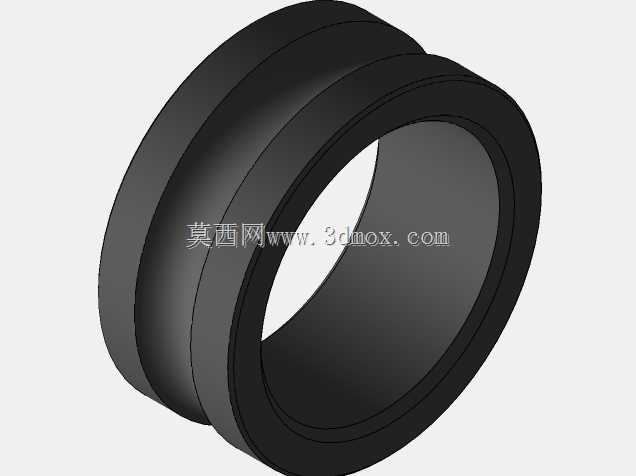

　　这款圆柱滚子轴承的结构设计，核心围绕高径向载荷工况的使用需求展开，日常在机床主轴支承、重载齿轮箱输出端、工程机械行走机构、冶金设备轧辊支承等场景中十分常见，这类场景普遍存在载荷波动大、连续运转时间长、支承刚性要求高的特点，常规深沟球轴承的点接触形式难以满足长期承载的寿命要求，因此采用线接触的圆柱滚子结构来分散接触应力。从结构细节来看，内圈与外圈均设置了对应滚子的滚道，滚道表面的粗糙度、圆柱度公差直接影响运转过程中的振动与噪声水平，设计时滚道与滚子的曲率匹配经过反复校核，避免边缘应力集中导致的早期点蚀失效。保持架采用兜孔结构将每粒滚子均匀分隔，确保运转过程中滚子不会发生相互摩擦碰撞，同时引导滚子在滚道内平稳滚动，

　　兜孔的间隙设置需要兼顾滚子的活动余量与限位效果，间隙过小会导致滚子卡滞，间隙过大则会加剧运转过程中的窜动。外形尺寸方面，该轴承的内径、外径与宽度尺寸符合常规通用安装边界，可直接适配对应规格的轴承座与轴颈配合，安装时内圈与轴采用过盈配合、外圈与轴承座采用过渡配合的搭配形式，能够保证运转过程中内圈随轴同步转动、外圈保持固定支承的状态，不会出现跑圈、打滑的问题。设计过程中重点考量了滚子的数量与直径配比，在有限的截面空间内尽可能增大滚子的有效接触长度，同时预留足够的保持架强度空间，避免保持架在高速运转时受离心力作用发生变形。实际使用中，这类轴承能够承受较大的单向径向载荷，不适合承受较大的轴向载荷，

　　因此在选型搭配时通常会 paired 使用角接触轴承或者推力轴承来承担轴向方向的力，保证整个轴系的支承稳定性。建模过程中对滚道的圆角、滚子的端面倒角、保持架的减重槽等细节都做了还原，这些细节虽然不影响整体装配关系，但在做有限元应力分析、运动仿真时，会直接影响仿真结果的准确性，尤其是倒角位置的应力集中效应，是结构校核时不能忽略的部分。对于设备维护人员来说，这类轴承的安装需要注意清洁度，滚道与滚子表面如果混入金属切屑、硬质杂质，会在运转过程中压伤滚道表面，形成剥落坑进而快速扩展导致轴承失效，注脂量也需要控制在轴承内部空腔的三分之一到二分之一之间，过量注脂会导致运转过程中温升过高，加速润滑脂的劣化。
