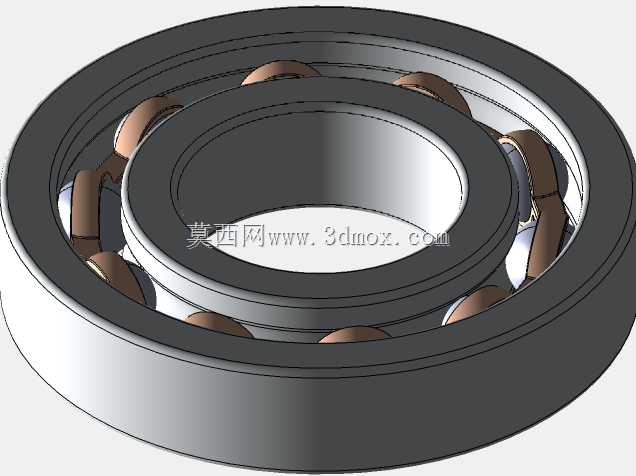

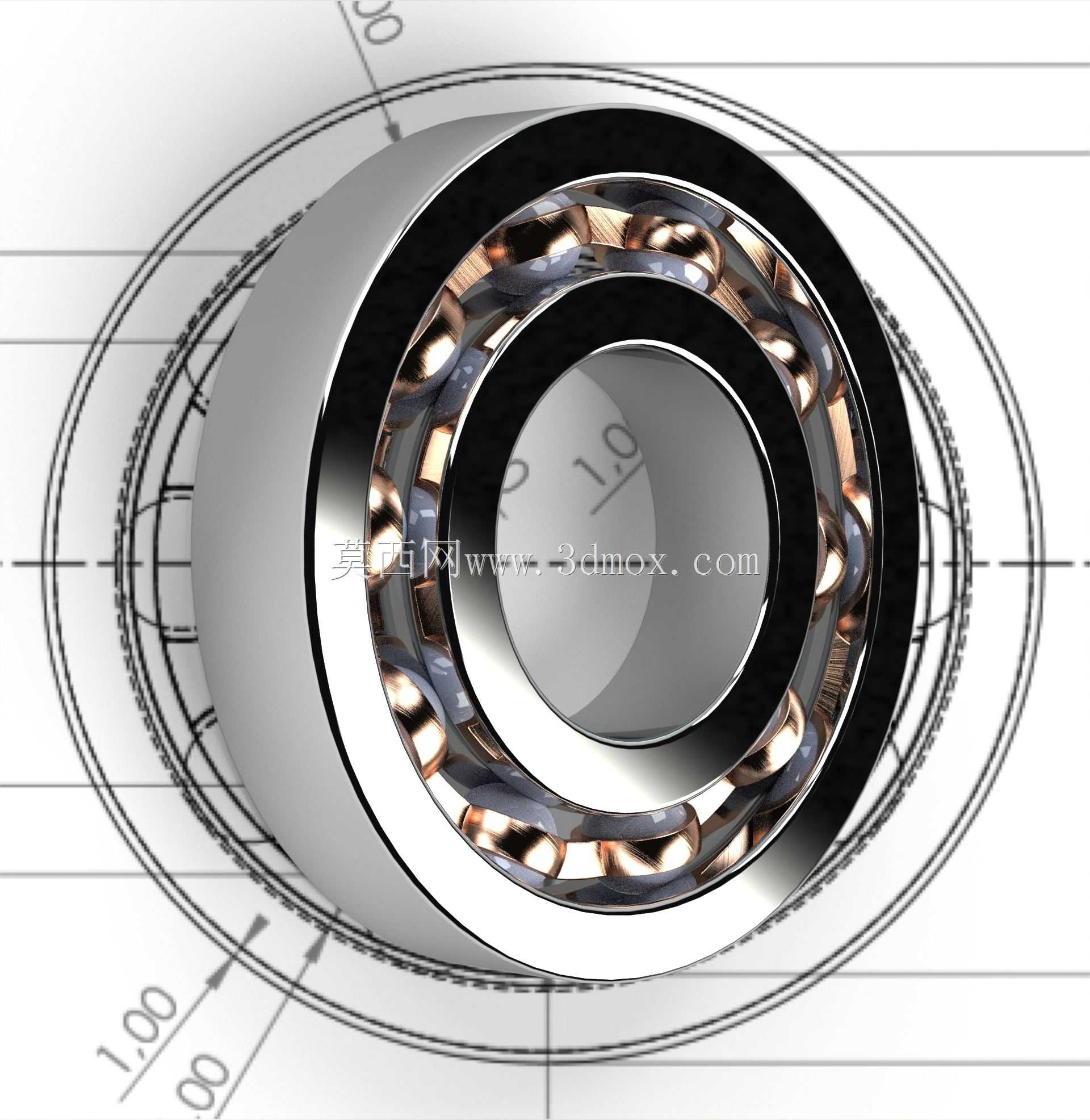

高精度深沟球滚珠轴承三维结构设计

　　这款滚珠轴承的三维建模完全围绕实际工业装配需求搭建，建模过程中优先还原了深沟球轴承的核心配合关系，没有做多余的装饰性结构，所有曲面、倒角都严格对应通用轴承的实际加工公差要求。从应用场景来看，这类轴承覆盖了绝大多数中低载荷回转工况，从小功率电机输出端、输送机托辊支撑，到普通机床的进给轴辅助支撑、小型减速机的中间轴定位，都能见到同结构轴承的身影，是机械传动系统里应用最广泛的基础支撑元件。建模时首先确定了内外圈的滚道曲率参数，滚道与钢球的接触角按照零接触角的深沟球结构设计，保证径向承载能力的同时，可承受一定数值的双向轴向载荷，适配多数存在少量窜动的轴系安装场景。内外圈的安装基准面做了明确的区分，内圈与轴配合的圆柱面、

　　外圈与轴承座孔配合的外圆柱面都保留了装配所需的倒角结构，避免安装时因锐边刮伤配合面，影响装配精度。钢球部分按照均匀排布的保持架窗口做了等距阵列，保持架的兜孔间隙按照实际装配需求预留了合理空间，既保证钢球滚动时不会出现卡滞，也不会因间隙过大导致钢球在回转过程中出现窜动碰撞。从安装边界来看，内圈的轴向定位宽度、外圈的安装座孔深度都符合通用安装规范，建模时预留了密封件的安装槽位，可根据实际使用场景搭配接触式或非接触式密封圈，适配粉尘、潮湿等不同的恶劣工作环境。设计过程中特意还原了轴承的装配工艺结构，内圈的挡边高度、外圈的挡边高度都按照实际拆装需求设置，保证轴承在压装过程中可以通过对应挡边受力，不会损伤滚道和钢球结构。

　　滚道表面的建模精度达到了实际加工的粗糙度对应曲面要求，可直接用于后续的有限元接触应力分析、装配干涉检查，也能用于设备的整机装配仿真，验证轴系的回转同轴度、轴承与周边密封件、端盖的配合间隙是否合理。不同于很多简化的轴承模型，这款模型完整还原了钢球与滚道的接触位置、保持架的结构形态，在做设备的运动仿真时，可以直观呈现轴承的滚动工作状态，帮助设计人员排查轴系设计中存在的过定位、配合公差不合理等问题。针对不同的安装场景，模型的尺寸参数完全遵循通用深沟球轴承的尺寸系列，设计人员可以直接根据轴径、座孔尺寸匹配对应规格，不需要重新调整安装位的结构尺寸，大幅缩短设备设计阶段的标准件选型建模时间。
