中柱式螺旋楼梯三维结构设计

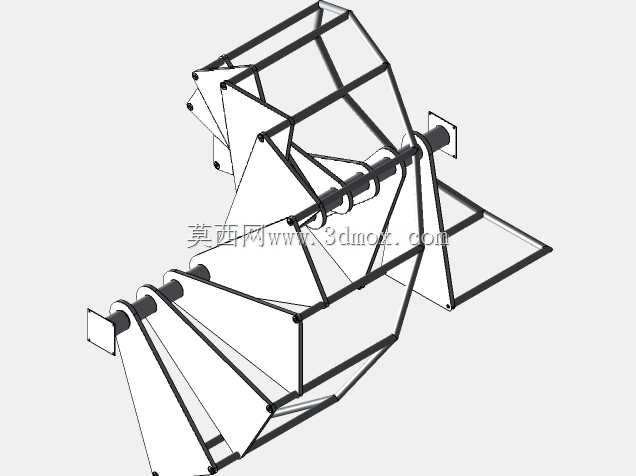

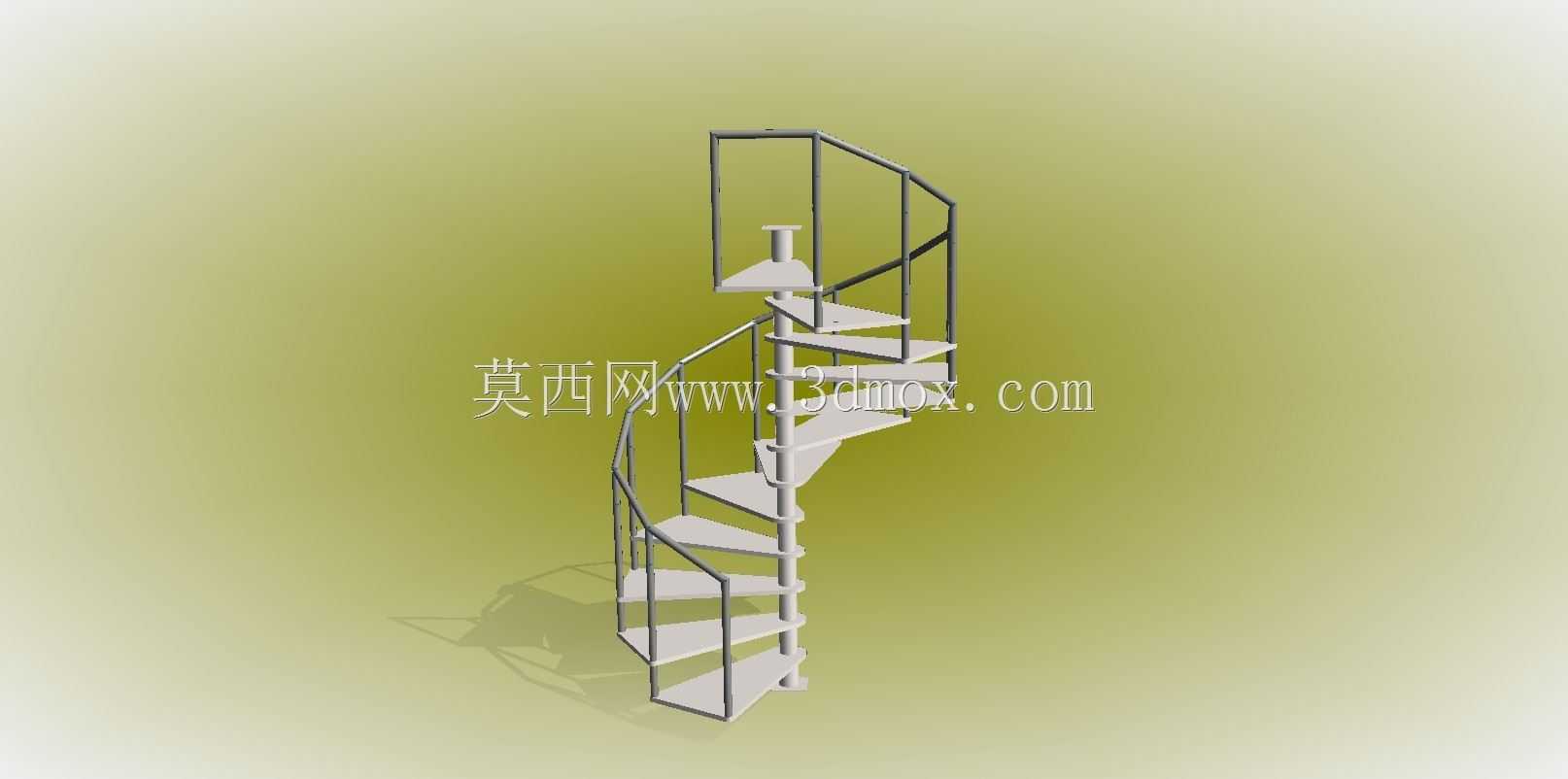

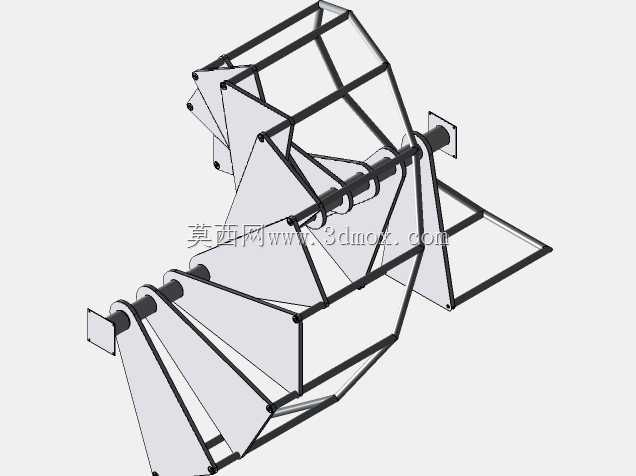

　　这款中柱式螺旋楼梯的结构设计，核心围绕小空间竖向通行需求展开，常见于loft公寓、小型商业门店、复式住宅的夹层连通场景，也可作为工业检修平台的临时通行梯使用，相比直跑楼梯能节省60%以上的平面占用面积，适配预留洞口直径1.2米到1.8米的安装场景。设计时以中心承重柱作为核心受力构件，所有踏步均通过焊接或螺栓连接固定在中心柱上，每级踏步的旋转角度控制在22.5度，整梯旋转一周共设置16级踏步，踏步悬挑长度控制在600mm以内，避免悬挑过长导致踏步端部受力变形，踏步表面做防滑压花处理，边缘做圆弧倒角，避免通行时磕碰划伤。护栏采用连续弯管工艺制作，沿踏步外边缘螺旋上升，扶手高度统一设置为900mm，符合民用建筑防护栏杆的安全高度要求，

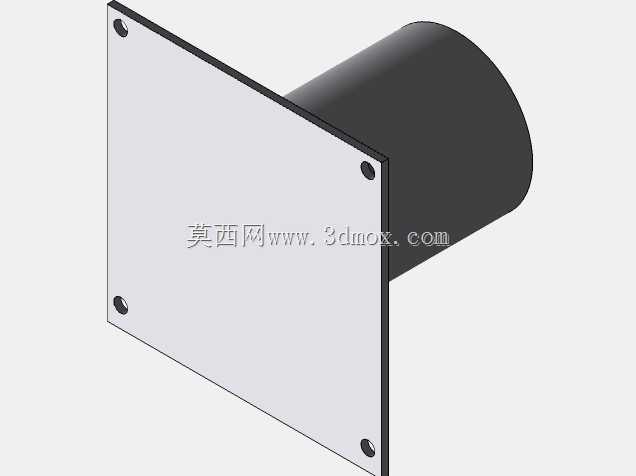

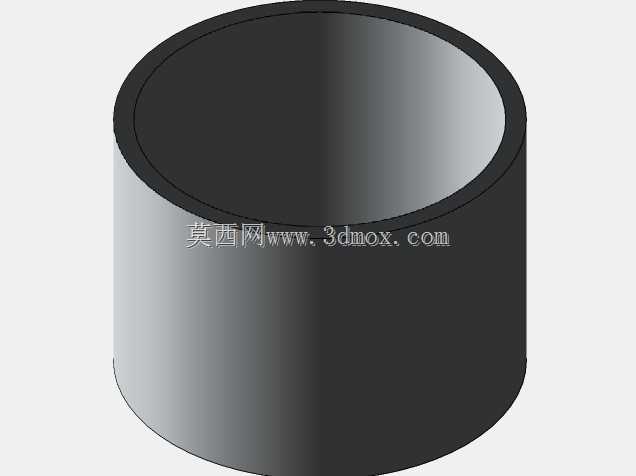

　　护栏竖杆间距控制在110mm以内，防止儿童从间隙坠落，所有金属构件表面均做防锈喷涂处理，适配室内干燥环境长期使用，若用于室外场景可更换为304不锈钢材质提升耐候性。安装时需先将中心柱底部与地面预埋钢板焊接固定，顶部与上层楼板的预留连接件做刚性连接，保证整梯的抗侧移能力，踏步安装时需逐块调整水平度，避免出现踏步倾斜导致通行绊倒的风险，每级踏步的竖向高度差控制在5mm以内，符合人体工程学的步幅要求，上下通行时不会出现明显的抬脚高度差不适感。设计过程中对中心柱的壁厚做了受力验算，按照单人通行1.5kN的集中荷载、均布活荷载2.0kN/㎡的标准取值，中心柱选用壁厚4mm的无缝钢管即可满足承重要求，无需额外增加侧向支撑，整体结构自重轻，

　　对安装点位的楼板承重要求较低，无需额外做楼板加固处理，适配多数老旧建筑夹层改造的承重条件。踏步采用扇形钢板裁切成型，靠近中心柱的位置宽度控制在100mm以上，避免踏步过窄导致踏空，外侧踏步宽度控制在250mm左右，保证脚部有足够的踩踏接触面积，护栏与踏步的连接点设置在每级踏步的外端，焊接后做打磨抛光处理，避免出现尖锐毛刺。
