立式手动快速夹钳压紧工装结构

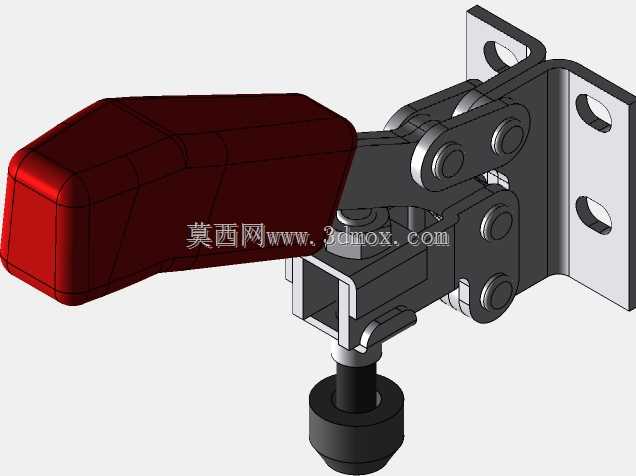

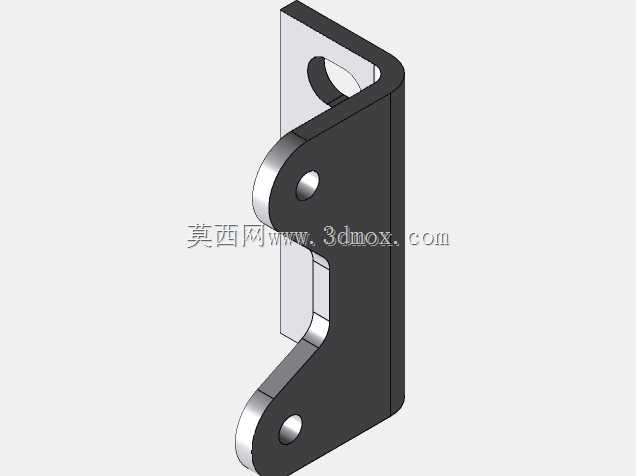

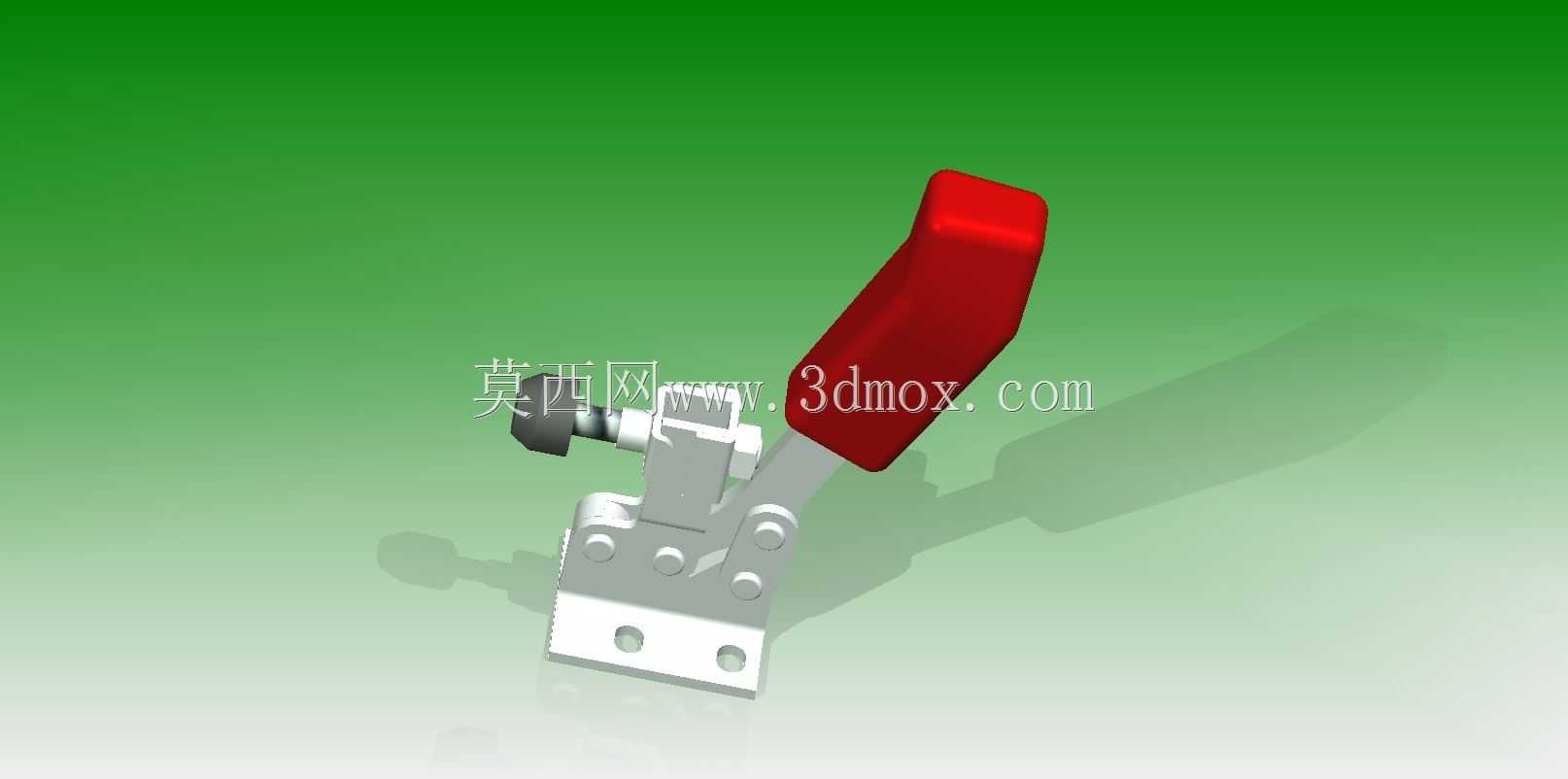

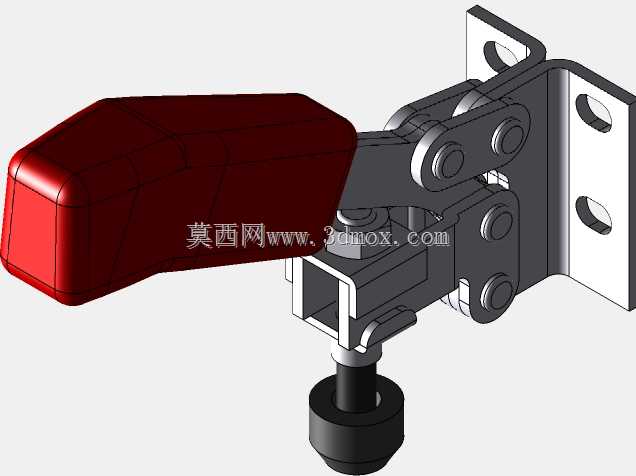

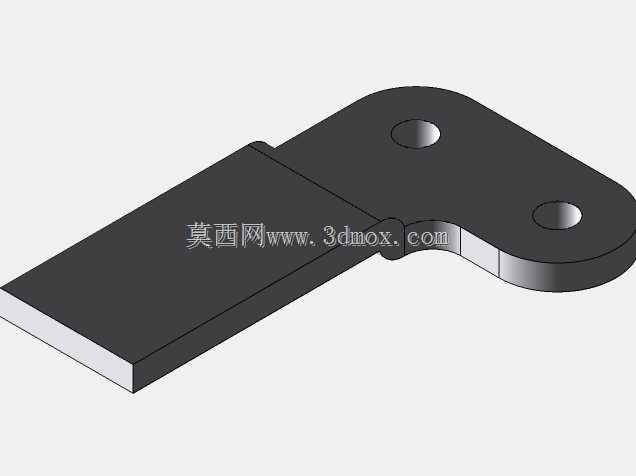

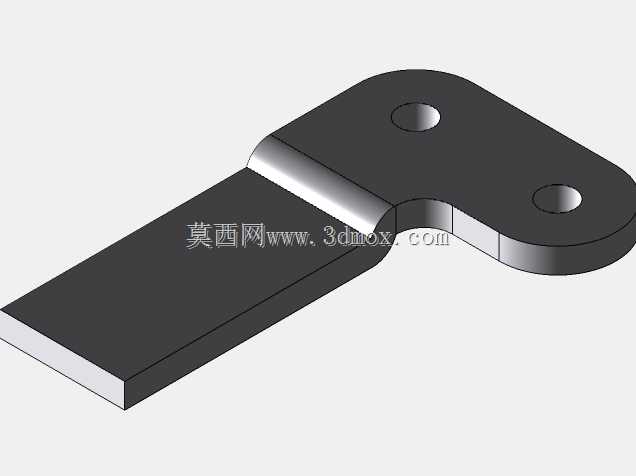

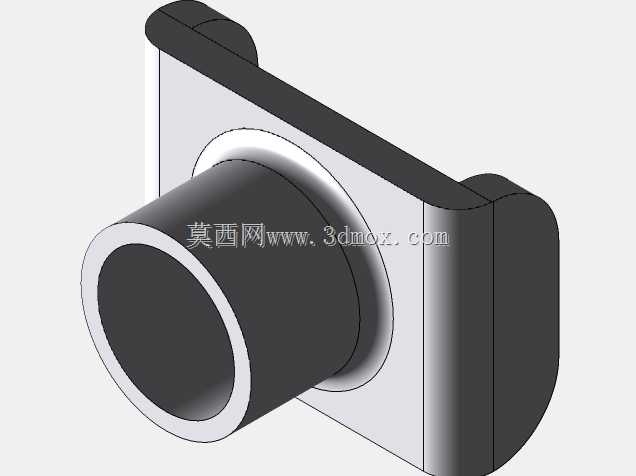

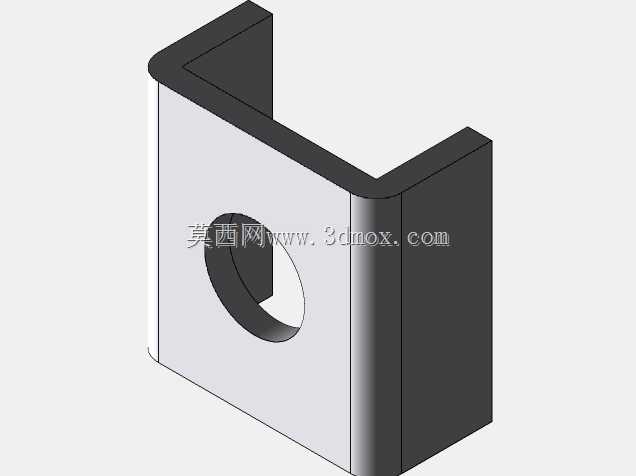

　　这款手动压紧夹钳是工装夹具领域应用极广的标准压紧元件，在非标自动化产线、焊接工装台、机加工定位工位、装配流水线治具上都能看到它的身影，核心作用是在工件加工、装配、检测过程中提供稳定的垂直向下压紧力，避免工件受切削力、焊接应力、装配外力时出现位移偏移，保障工序精度。从结构设计来看，它采用经典的肘节死点锁紧原理，压臂打开状态下向上抬起，留出足够的工件取放空间，操作时向下扳动红色聚氨酯包胶手柄，内部连杆机构越过死点位置后自动锁止，此时即便承受反向振动力也不会意外松脱，压头前端的可调螺栓可以根据工件实际厚度微调压紧行程，适配不同高度的被压工件，无需额外更换配件就能覆盖一定范围内的尺寸公差。安装端采用带两个定位孔的法兰式底座，

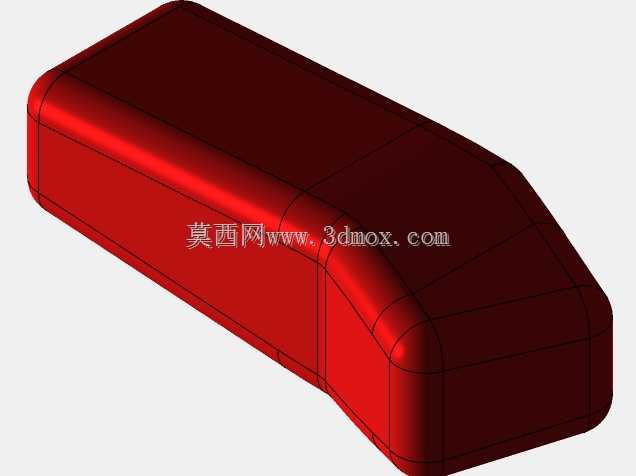

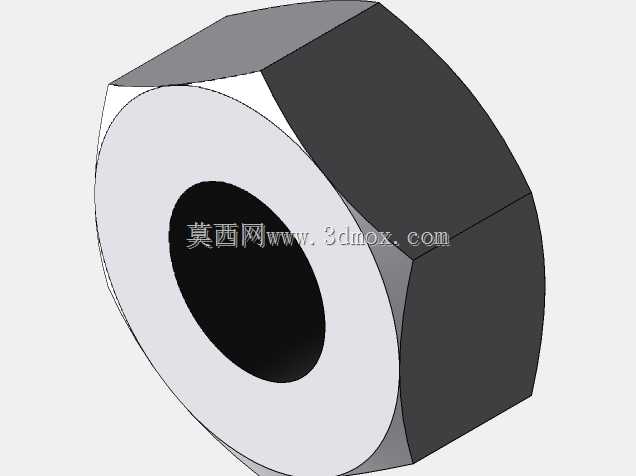

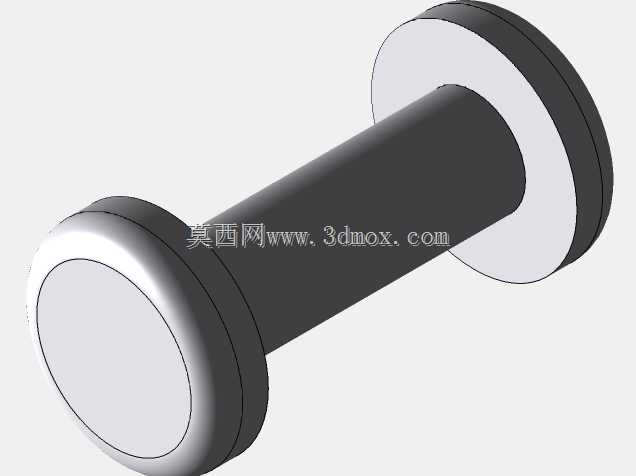

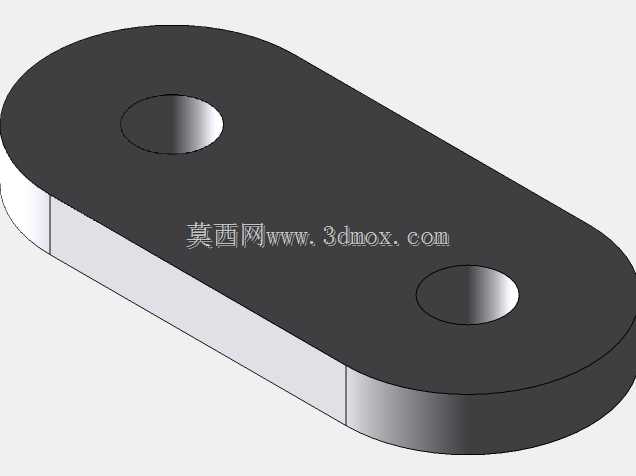

　　孔位间距符合行业通用安装标准，可以直接通过内六角螺栓固定在铝型材工作台、钢板工装平台或者治具基板上，安装边界清晰，底座厚度经过强度校核，长期承受压紧反力也不会出现形变翘曲。红色手柄采用人体工学弧度设计，表面做了防滑纹理处理，操作人员扳动时受力均匀，长时间重复操作也不容易产生手部疲劳，压臂的金属结构件采用冷轧钢板冲压成型，表面做镀锌防锈处理，在车间多油污、多切削液的环境下也能长期使用不生锈，铰接位置的销轴做了淬火加硬处理，反复开合数万次也不会出现磨损松旷。在实际产线应用中，这类夹钳常成对或者成组使用，配合定位销、挡块组成完整的工件定位夹紧系统，相比螺旋式压紧结构，它的开合行程更大，操作速度更快，单次夹紧动作仅需一秒左右，

　　能大幅提升工件上下料的效率，在小批量多品种的柔性生产场景下适配性极强，设计人员在做工装排布时，只需要根据工件的压紧点位置预留夹钳的安装空间，确认压臂闭合后的压紧点正好落在工件刚性较好的位置，避开薄壁易变形区域，就能获得稳定可靠的夹紧效果，不需要额外做复杂的力学计算，因为这类标准夹钳的压紧力、开合角度、安装尺寸都已经过实际工况验证，能直接选型调用。
