小型立式安装电感式传感组件结构

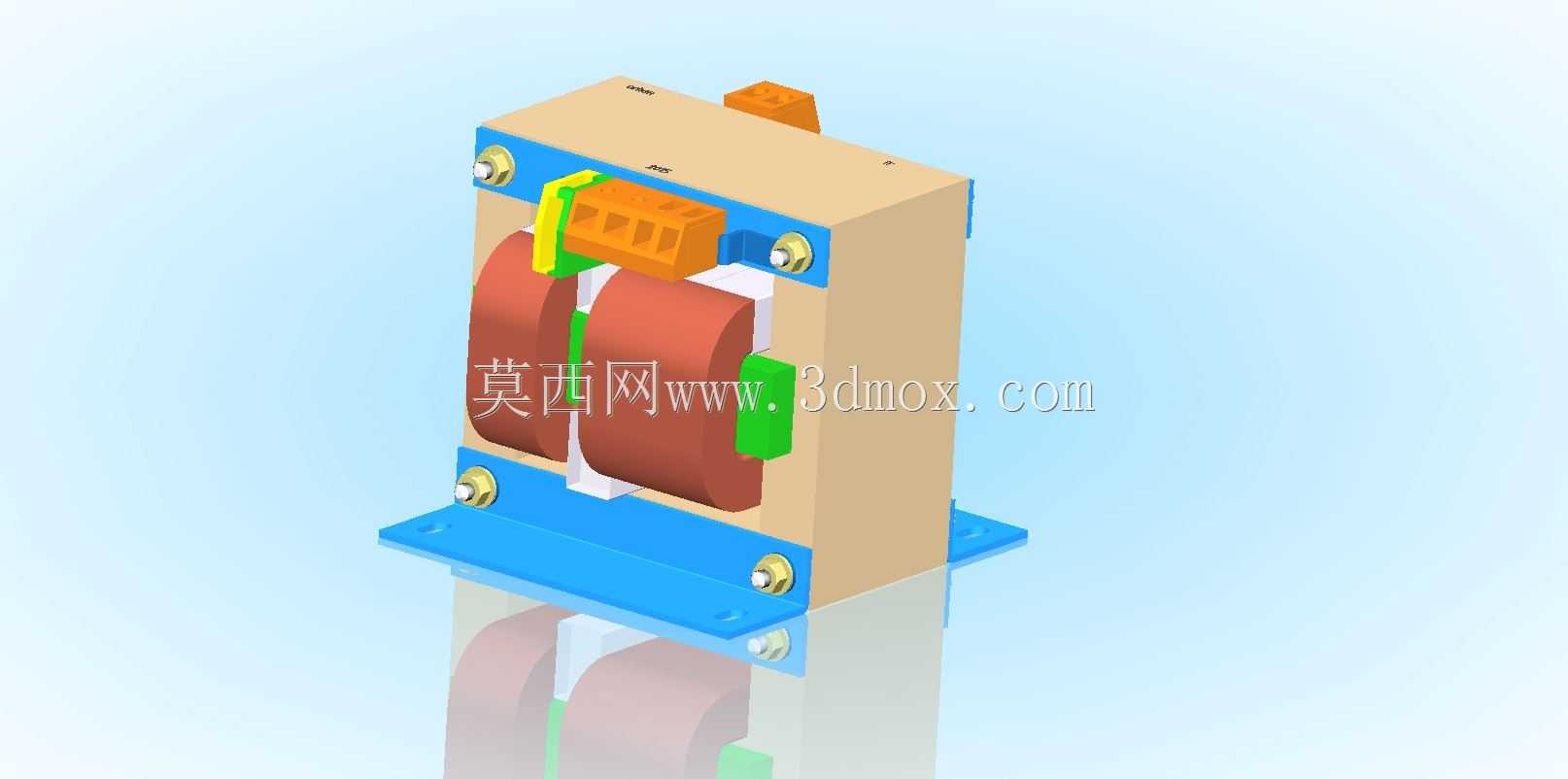

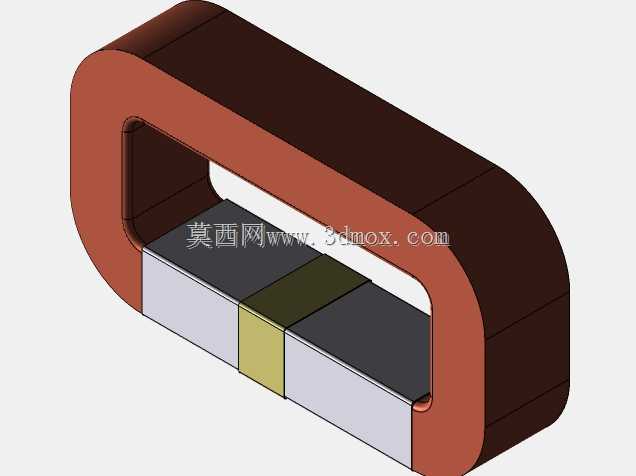

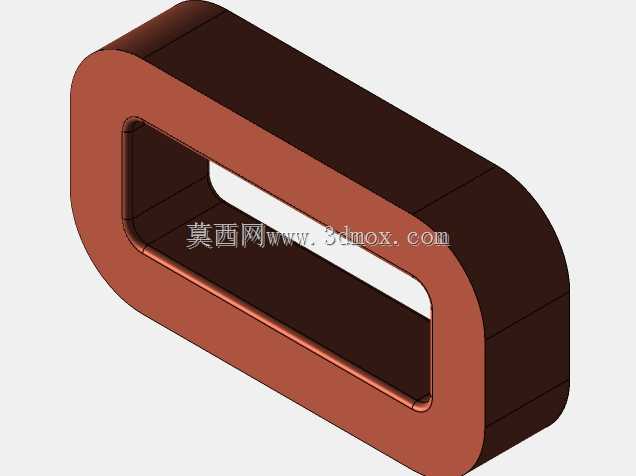

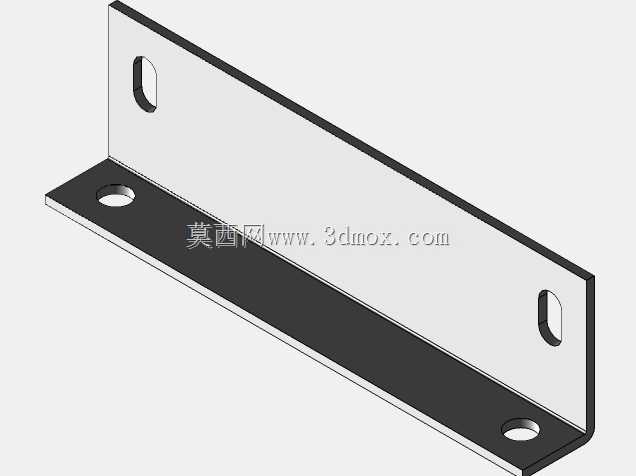

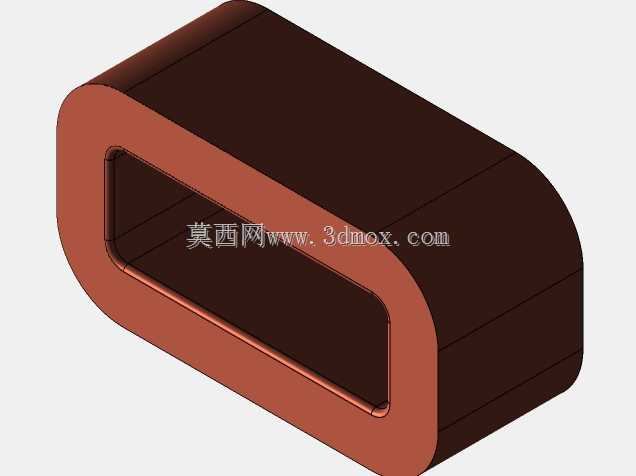

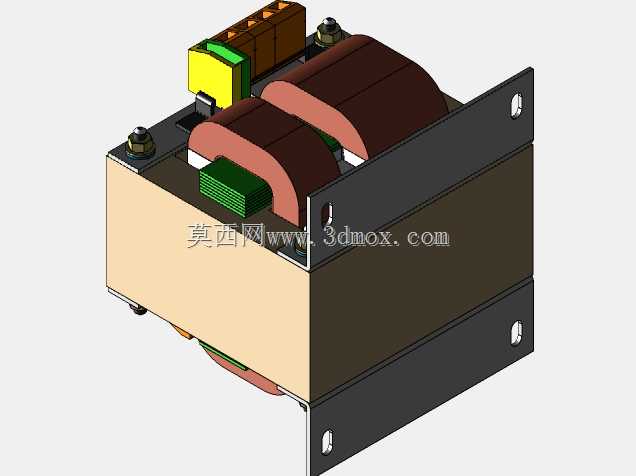

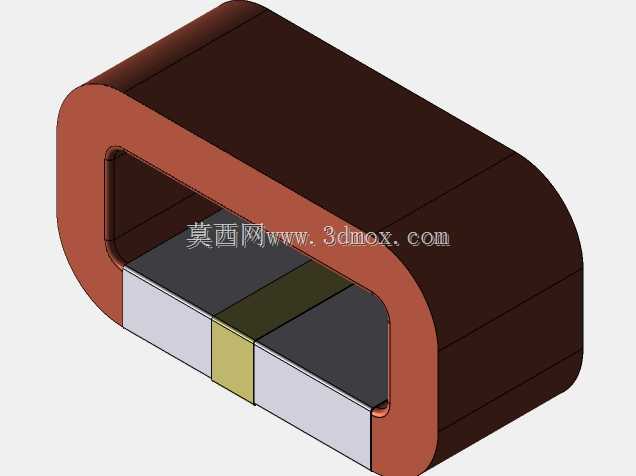

　　在低压工控回路的信号采集、电流检测场景中，这类立式安装的电感传感组件常被集成在设备控制柜的信号采集板、小功率驱动回路里，用来完成回路电流阈值检测、位置感应触发的功能，区别于常规贴片式电感，它的结构设计更侧重安装稳固性与接线便利性，适配工业现场震动、温湿度波动的使用环境。从结构设计逻辑来看，组件采用上下分层的布局思路，底部蓝色安装底座预留了四个对称的固定孔位，安装时可通过M4规格的螺栓直接固定在设备安装梁或者电控箱内的安装板上，底座与上方主体骨架之间做了定位凸台设计，装配时能快速对齐，避免组装错位导致的线圈偏移问题。中间的线圈绕组采用双绕组对称排布，红褐色的绕组外层做了绝缘浸漆处理，能有效避免工业环境中的粉尘、

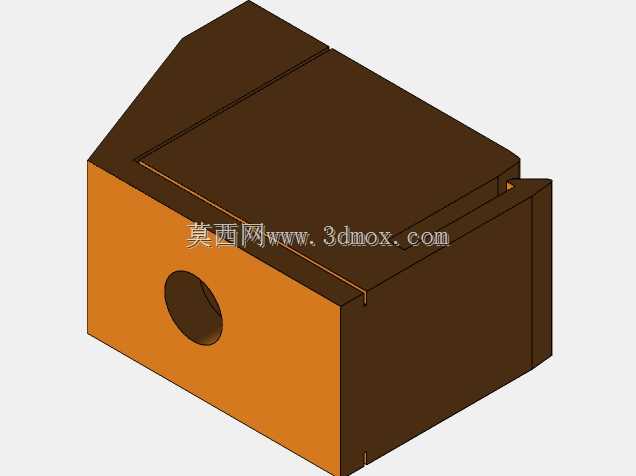

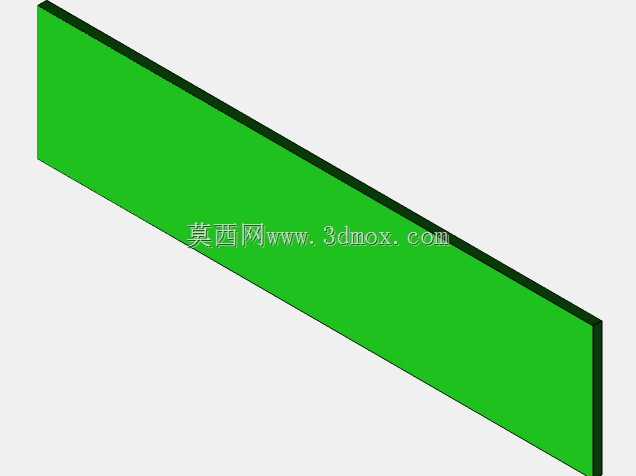

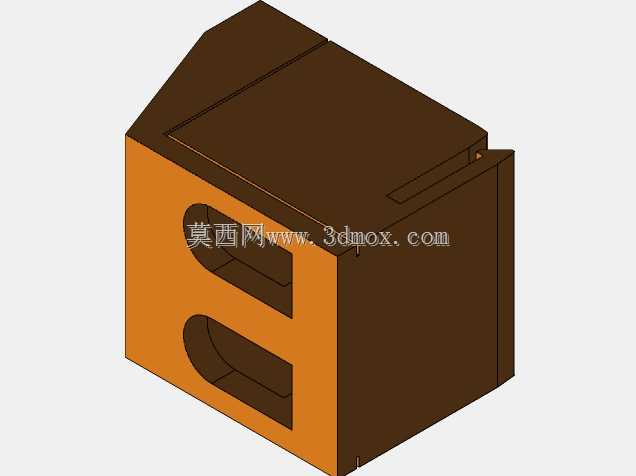

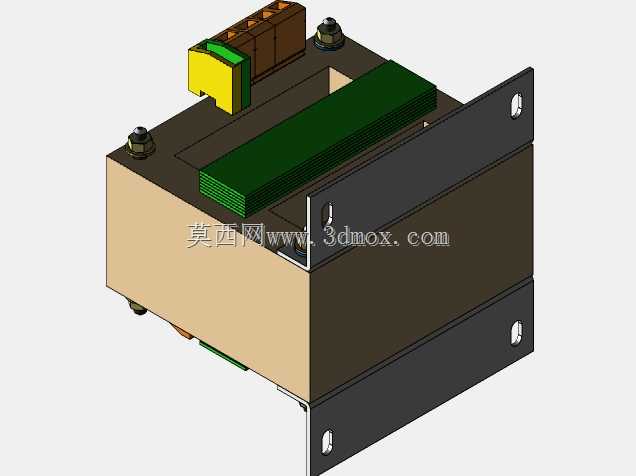

　　潮气侵入绕组间隙造成绝缘性能下降，绕组之间设置了绿色的绝缘隔片，既可以分隔两个绕组避免匝间干扰，也能在绕组与骨架之间形成缓冲，减少设备运行时震动带来的绕组磨损。骨架上方的橙色接线端子采用快插式结构设计，接线时不需要额外焊接，直接将剥好的线芯插入端子孔位即可完成接线，端子旁设置的黄绿双色标识块对应接地接线位，符合电气布线的色标规范，方便现场施工人员快速识别接线点位，减少接线错误的概率。骨架两侧的蓝色固定卡扣用来卡紧绕组与骨架的连接位置，卡扣上预留的金属嵌件能提升卡扣的结构强度，避免多次拆装后出现卡扣断裂的问题。从安装边界来看，组件整体的安装高度控制在80mm以内，底座安装孔的中心距为45mm，横向最大宽度为52mm，

　　在电控箱内布局时不需要预留过大的安装空间，适合在紧凑的控制回路中密集排布。实际使用时，这类组件可以直接卡在标准的电气安装导轨上，也可以通过底座孔位螺丝固定，两种安装方式兼容不同的柜内布局需求，绕组的参数匹配常规0-5A的电流检测量程，能覆盖大部分小型工控设备的电流信号采集需求，外壳的米色绝缘骨架采用阻燃PBT材质，遇到回路过载升温的情况时不会出现熔融滴落的问题，满足电气设备的阻燃安全要求。在进行三维结构设计时，需要重点考量绕组与骨架的配合公差，骨架的绕线柱直径要和绕组内径保留0.2mm的装配间隙，既方便绕组的组装，也不会因为间隙过大导致绕组在骨架内出现晃动，接线端子的插针位置要和骨架上的预留孔位做同轴度校验，避免插针偏斜导致接线时出现接触不良的问题，底座的安装孔位要做沉头设计，保证螺栓固定后螺栓头不会突出底座平面，影响组件安装的平整度。
