12V1A小型直流电源模块结构设计

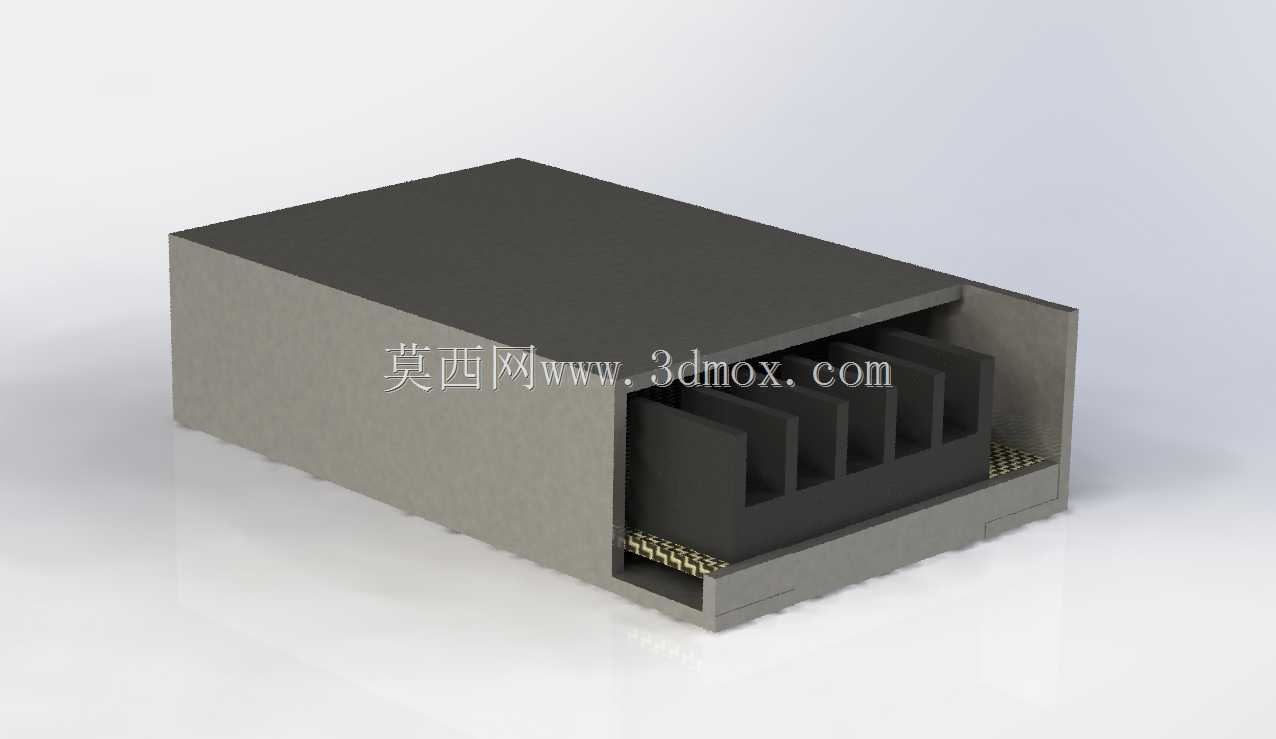

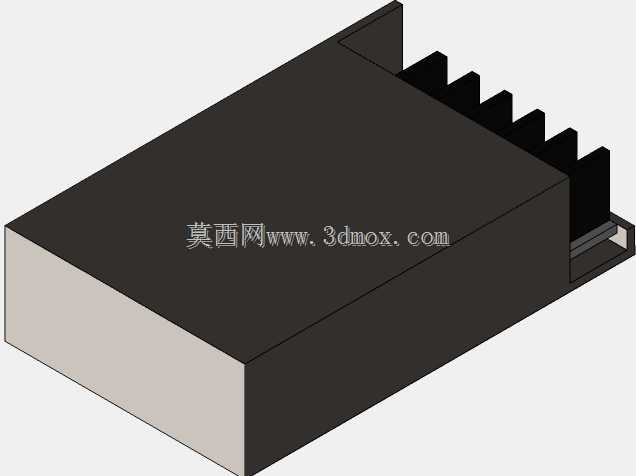

　　该模型呈现的是一款小功率封闭式直流电源模块，整体采用长方体金属壳体结构，输出规格为12V1A，适用于对安装空间要求紧凑、供电功率需求较低的工业控制与电子设备场景。从结构形态看，壳体一端预留了接线与散热区域，内部可见分层排布的散热鳍片与引脚连接结构，这种布局既兼顾了板载元件的固定，也为功率器件提供了必要的热传导路径。在实际工程应用中，这类电源常被嵌入传感器供电回路、小型PLC扩展模块、仪器仪表辅助电源以及通讯终端内部，将外部输入的交流或高压直流转换为稳定的12V直流，为后级电路提供可靠的低压能源。与开放式电源板相比，封闭式金属外壳能够屏蔽部分电磁干扰，同时在多尘、存在轻微振动的设备舱内提升元件防护能力。设计思路上，

　　模型重点还原了外壳与内部组件的装配关系：外壳采用弯折成型的金属罩结构，边缘形成包覆式限位，内部散热件紧贴功率元件布置，引脚端通过壳体开口伸出，便于与主板或接线端子对接。这种结构不需要额外复杂的固定支架，依靠壳体自身卡扣或少量焊点即可完成组装，适合批量生产中的快速装配。从安装边界分析，模块整体呈规则矩形，占用空间集中，可采用卧式贴装方式固定在机箱底板或PCB表面；接线端位于单侧，能够减少走线弯折，方便设备内部线缆规划。外壳顶面为平整面，在空间允许的情况下也可叠加固定其他轻薄元件，但工程应用中通常会在其上方预留一定的空气流通间隙，避免热量积聚。散热结构的设计与小功率输出特性相匹配，12V1A的额定功率下，器件发热总量有限，

　　因此模型中采用的是内置短鳍片散热方式，而非外露大型散热器，这样可以控制模块整体体积，降低对周边安装空间的侵占。壳体侧面与底面形成连续的封闭支撑，安装后整体刚性较好，能够承受设备运输与运行过程中的常规振动。对于结构设计人员而言，该模型可用于校核电源模块在机箱内的占位尺寸、接线空间以及与周边元件的安全距离；对于硬件选型人员，可通过模型直观评估其安装方式是否适配现有设备架构，判断端子方向、散热朝向与整机布局的兼容性。三维建模过程中，壳体壁厚、内部散热片间距、引脚伸出长度以及开口位置均按照实物装配关系还原，能够直接用于设备布局干涉检查与安装方案验证。在控制柜内密集安装的场景下，这类小型模块往往并排布置在导轨附近或主板边缘，

　　规则的外形有助于提高空间利用率，单侧接线的设计也能让多模块并排时的线束整理更加有序。金属外壳除防护与散热作用外，还可在接地处理后提升电路抗干扰能力，这对传感器等微弱信号采集设备尤为重要。模型所体现的结构形式，反映了小功率工业电源在体积、散热、装配与成本之间的平衡思路：不追求冗余的散热尺寸，而是通过合理的内部热路径设计满足额定工况需求；不采用复杂的分体外壳，而是以简洁的包覆结构实现防护与定位。在进行设备结构设计时，将该模块纳入整机三维装配后，可同步检查其与安装板、接线槽、相邻元器件之间的间隙，确认连接器插拔或接线操作所需的手部空间，避免生产装配阶段出现操作干涉。对于需要长期连续运行的仪表设备，这种封闭式模块还能减少操作人员触碰内部带电元件的风险，提升设备使用维护阶段的安全性。
