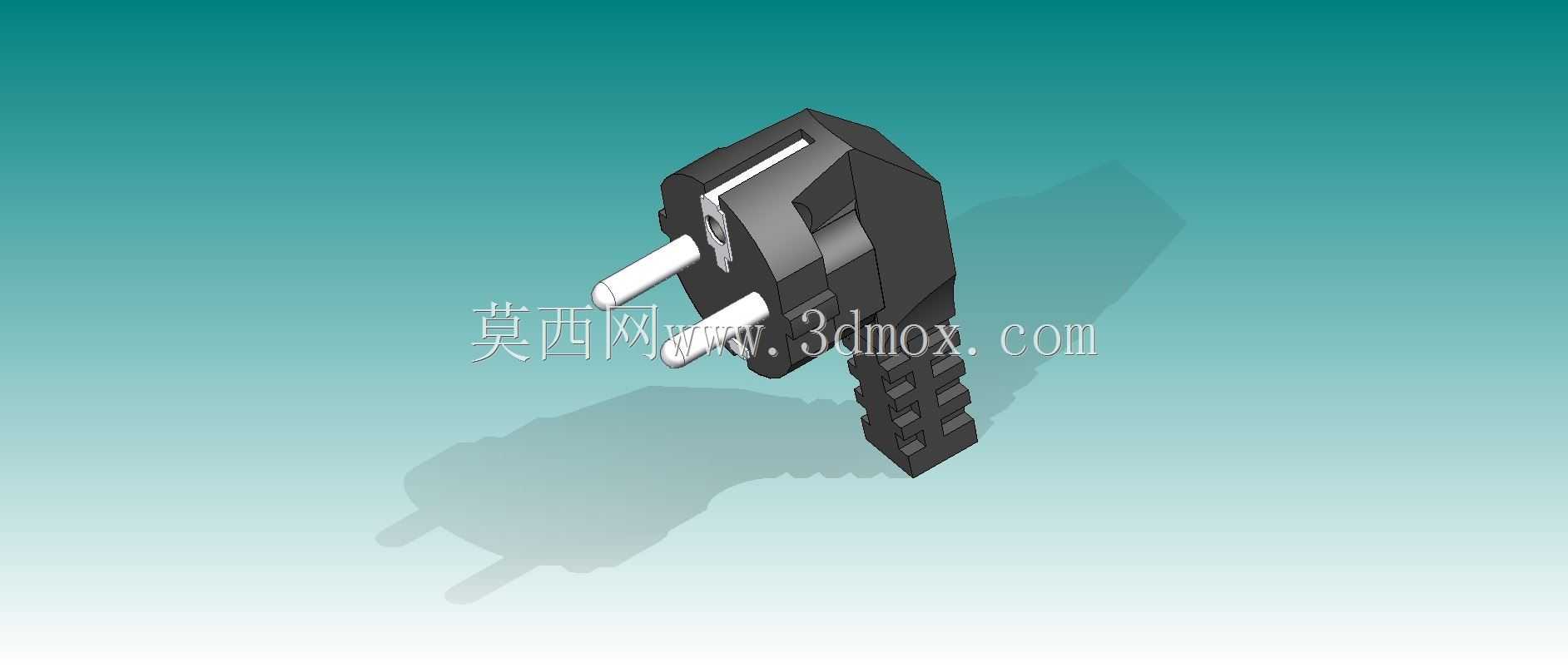

欧标两圆插电源插头三维结构设计

　　这款两圆插结构的电源接插件，主要适配欧盟区域民用低压供电场景，日常可用于手持电动工具、小型家电、办公桌面设备的取电连接，是民用电气回路里末端取电的核心连接部件。从结构设计逻辑来看，整体采用插销与本体一体化包覆的结构思路，两个圆柱形导电插销平行排布，插销外露长度、中心间距完全匹配对应区域墙面插座的插孔尺寸公差，插入后能保证插销与插座内导电弹片的接触面积足够，避免长期通流后出现接触电阻过大、局部温升超标的问题。插销根部做了台阶限位结构，插入到位后台阶面会与插座面板贴合，既可以控制插入深度，避免插销过度插入顶坏插座内部结构，也能防止使用过程中插头受外力歪斜，导致插销受力变形。插头本体的握持区域做了多道横向防滑凹槽，

　　实际插拔时手指贴合在凹槽区域，能增大接触摩擦力，即便手部沾有少量油污或者汗液，也能顺畅施力完成插拔操作，不会出现打滑脱手的情况。出线端做了渐进式的锥度收腰结构，线缆从本体引出的位置做了加厚的防弯折缓冲段，日常使用中难免会出现线缆拉扯、弯折的情况，这个缓冲段可以分散弯折应力，避免线缆根部因为反复弯折出现铜丝断裂、外绝缘皮破损的问题，大幅提升接插件的实际使用寿命。本体内部的腔体预留了足够的接线空间，导电插销的尾端设计有压线结构，接线时可以将剥好的线芯缠绕在压线部位后压接固定，也可以根据工艺需求选择焊接固定，腔体内部的筋条可以将火线、零线的接线端完全隔开，避免内部线芯错位导致短路风险。整体外形轮廓做了全圆角过渡处理，没有尖锐的棱角，

　　日常插拔过程中不会划伤手部，也不会因为磕碰导致本体边缘崩裂。从安装边界来看，插头本体的最大宽度、厚度都控制在常规墙面插座的避让范围内，即便相邻插孔同时插入其他插头，也不会出现结构干涉，不会挤占相邻插孔的使用空间。插销的圆柱度、表面粗糙度都按照电气接插件的通用要求设计，插拔过程中不会刮伤插座内部的导电弹片，多次插拔后仍能保持稳定的接触性能。本体的合模线位置设计在插头侧面，不会出现在握持区域或者插销配合面，既不影响握持手感，也不会因为合模线的飞边影响插合精度。
