实木结构物流仓储托盘三维设计

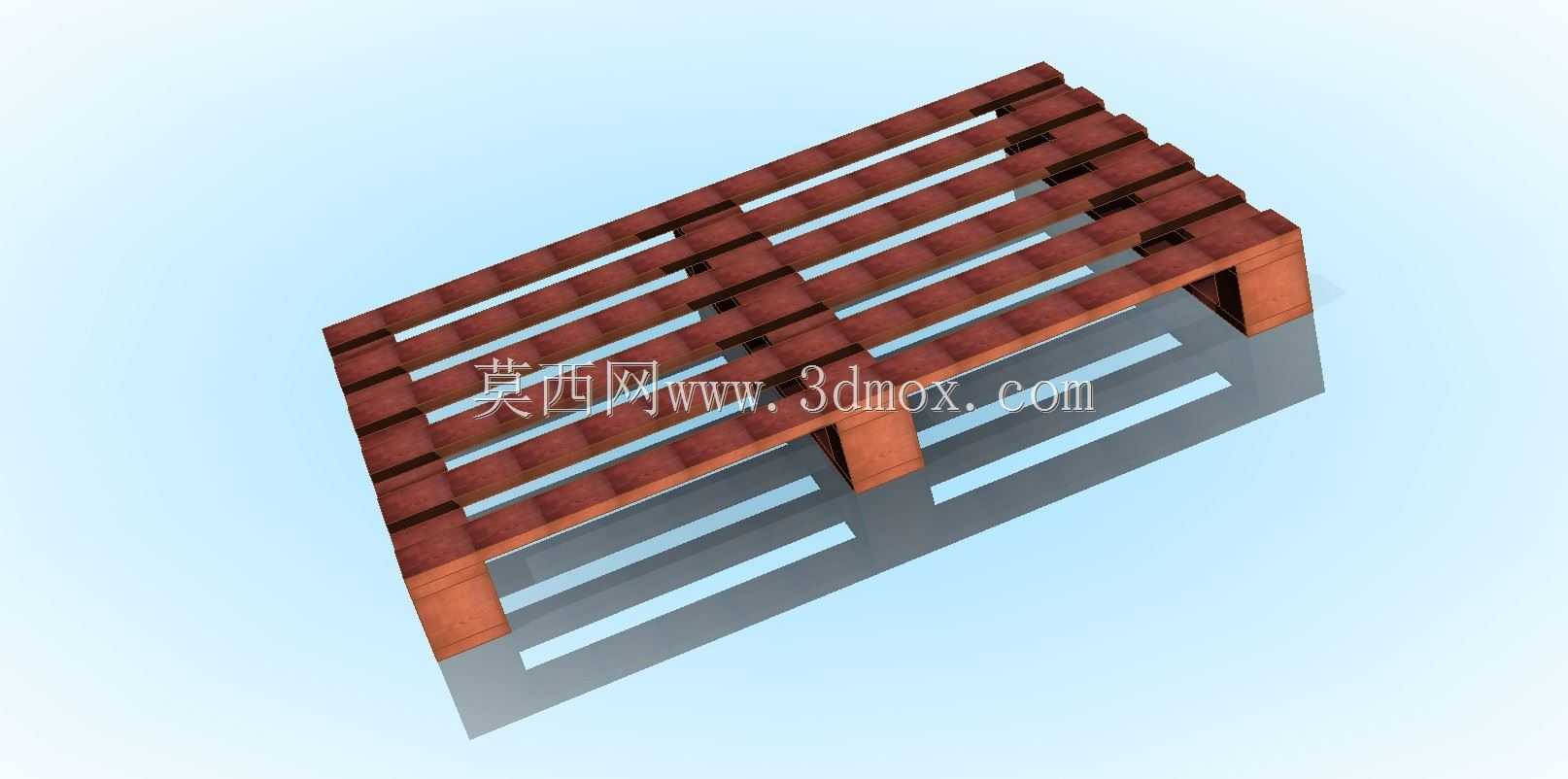

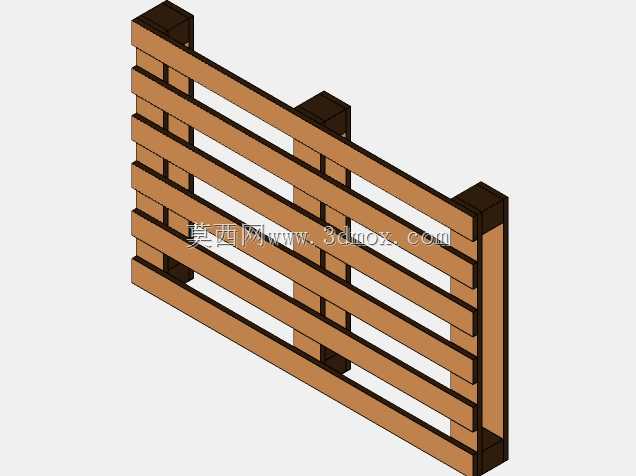

　　在仓储物流的货物周转环节里，托盘是衔接装卸、存储、运输全流程的核心承载单元，这款实木结构托盘的设计完全围绕一线作业的实际需求展开，没有冗余的装饰性结构，每一处尺寸和结构都对应着实际作业中的痛点。从结构设计思路来看，这款托盘采用了川字底的支撑结构，面板采用多根实木条平行排布，条与条之间预留均匀间隙，一方面可以减少整体自重，降低搬运时的无效负载，另一方面间隙可以在堆垛时让空气流通，避免存放易潮货物时底部积闷水汽，同时也能让叉车作业时的视野更好，方便叉齿对准托盘底部的进叉空间。底部的三个纵向支撑墩采用实木方料加工，和面板之间采用嵌合加钉接的连接方式，避免长期受载后连接位置出现松脱，支撑墩的高度完全匹配主流手动液压叉车、

　　平衡重式电动叉车的叉齿最低起升高度，不会出现叉齿无法伸入的适配问题。从实际使用场景来看，这类托盘广泛应用于生产车间的成品暂存、仓储中心的货架堆垛、干线运输的货物集装环节，面板的承载面经过平整度校准，放置纸箱、周转箱、袋装物料时不会因为局部凸起导致货物倾斜，单块托盘的额定动载可以满足常规工业成品的周转需求，静载状态下可以实现多层堆垛，充分利用仓储的垂直空间。设计过程中重点考虑了安装和使用的边界条件，托盘的整体外形尺寸适配标准1200mm*1000mm的物流模数，和现有仓储货架的横梁间距、货运车辆的内部宽度完全匹配，不需要额外调整现有仓储设备的参数就可以直接投入使用。进叉口的位置做了倒角处理，叉齿伸入时不会剐蹭支撑墩的边角，

　　减少长期使用后的结构破损，面板的木条边缘做了圆角打磨，避免作业人员搬运货物时被毛刺划伤，同时也能减少木条边缘的应力集中，避免受冲击时出现劈裂。在结构强度校核阶段，针对托盘最容易出现失效的支撑墩和面板连接位置，做了受力分布优化，当货物偏载放置在托盘边缘时，支撑结构依然可以保持稳定，不会出现局部塌陷。托盘底部的三个支撑墩之间的间距经过反复测算，既保证了手动叉车可以从四个方向进叉，提升作业灵活性，又不会因为支撑间距过大导致面板中部受载后下挠变形。日常使用中，这类木托盘可以配合防滑缠绕膜、货物绑带使用，面板之间的间隙可以方便绑带穿过，固定货物时不需要额外寻找穿带位置，大幅提升货物打包的效率。对比塑料托盘和金属托盘，

　　实木结构的托盘在维修便利性上有明显优势，单根木条出现破损时可以单独更换，不需要整体报废，长期使用的维护成本更低，适合周转频次高、作业环境复杂的生产和仓储场景。设计时也考虑了堆垛时的定位问题，支撑墩的底部和面板的对应位置做了限位贴合结构，空托盘堆垛存放时不会出现滑移倾倒，减少空托盘存储时的空间占用，同时也避免堆垛滑落造成的安全隐患。
