格罗夫迷你I2C电机驱动模块结构设计

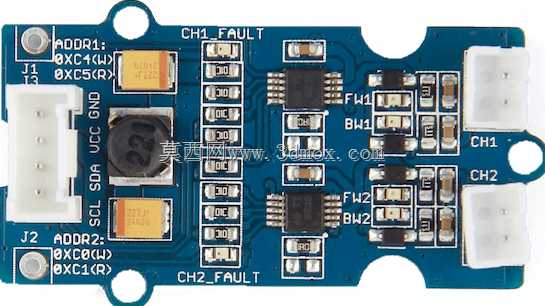

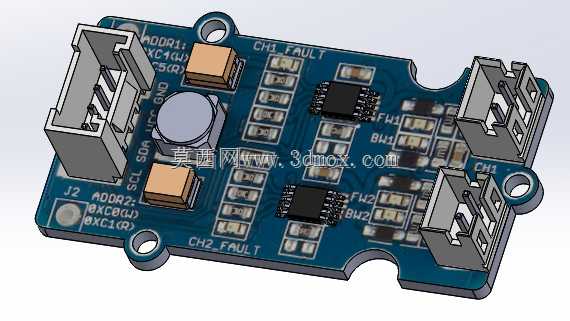

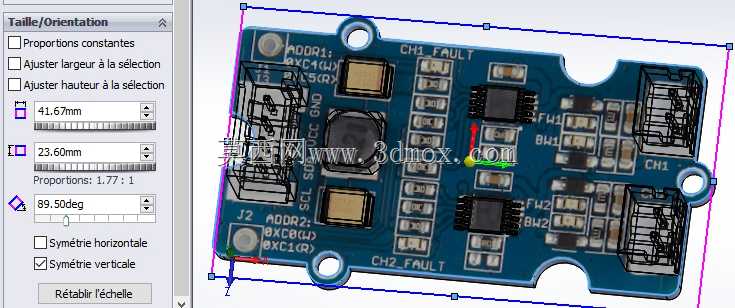

　　在嵌入式开源硬件的小型机电项目搭建场景中，这类适配Arduino生态的迷你I2C电机驱动模块，是小型移动机器人、桌面级自动化演示装置、创客类机电小设备里负责动力输出控制的核心衔接部件，主要承担直流电机的转速调节、转向切换控制功能，依托I2C通讯协议仅需占用主控板极少的IO引脚，就能完成双路直流电机的独立控制，相比传统直连PWM引脚的驱动方案，能大幅简化多设备组网时的线路排布，降低主控引脚资源占用压力。从结构设计层面来看，整个模块采用双层布局思路，底层为PCB承载基板，板载两颗核心驱动芯片负责功率输出与信号解析，板上预留的电解电容布局在靠近电源输入接口的位置，能够有效滤除电机启停时产生的电压尖峰，避免干扰主控侧的通讯信号稳定性；

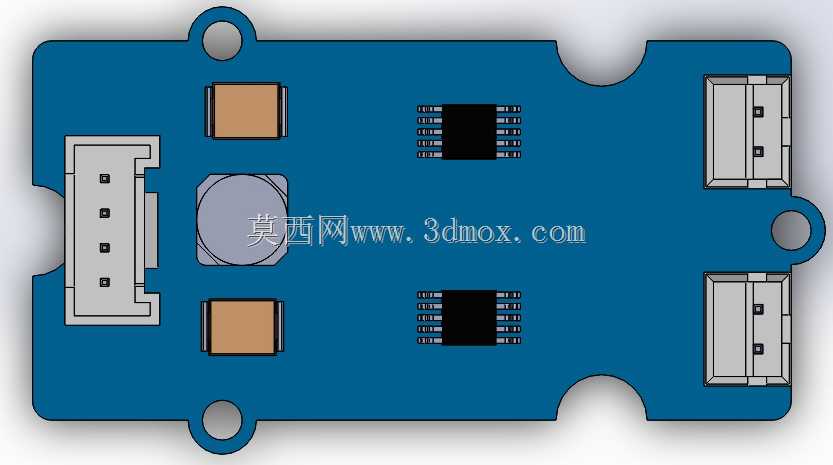

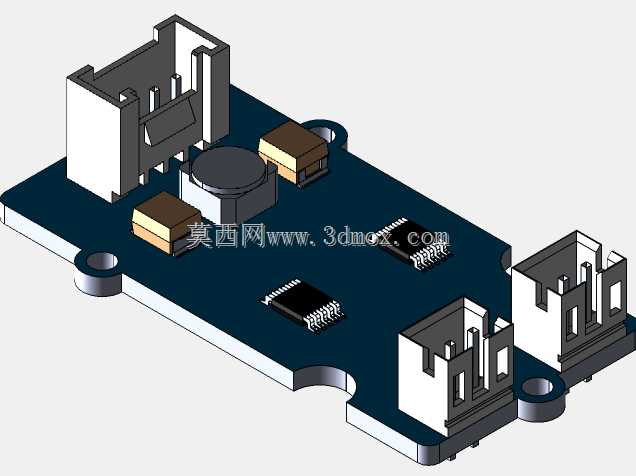

　　上层的接口部分采用标准化Grove插接结构，两个大尺寸卧式接插件为电机输出接口，侧边的小型接插件为I2C通讯与供电接口，所有接插件均采用带防呆限位的设计，能够避免现场接线时的插反问题，降低组装调试阶段的接线错误率。模块的外形尺寸适配标准Grove系列模块的安装孔位，基板四角预留的沉头安装孔孔径适配M2规格的固定螺丝，安装孔中心距符合开源硬件通用的安装间距规范，既可以直接通过铜柱固定在标准开源硬件堆叠支架上，也能通过背胶或者扎带固定在定制的设备壳体内，安装边界预留了足够的接插件插拔空间，在接插件完全插合的状态下，模块上方不会和相邻堆叠的其他功能模块产生结构干涉。板上的电子元件布局充分考虑了散热空间，

　　驱动芯片与功率回路的走线区域预留了足够的铜箔散热面积，长时间带载运行时不会出现局部热量堆积导致的元件性能衰减，接插件的引脚焊盘做了加大处理，能够承受电机启停瞬间的峰值电流冲击，避免反复插拔或者大电流通过时出现焊盘脱落的问题。整个模块的结构设计完全匹配小型机电项目的快速组装需求，不需要额外制作定制转接件就能完成和主流开源主控板的快速对接，在桌面级智能小车、小型机械臂关节驱动、自动化演示模型的动力控制场景中，能够大幅缩短结构组装与线路调试的周期，结构设计上兼顾了接插件的插拔便利性、元件布局的散热合理性以及安装固定的通用性，适配各类小型嵌入式机电设备的集成安装需求。
