桌面级小型三轴数控木工雕刻加工设备

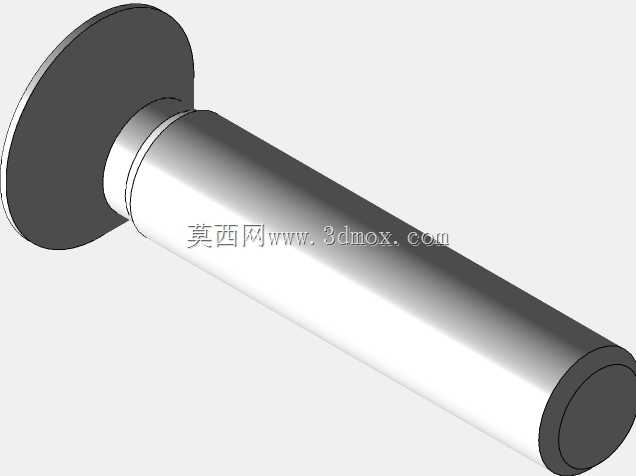

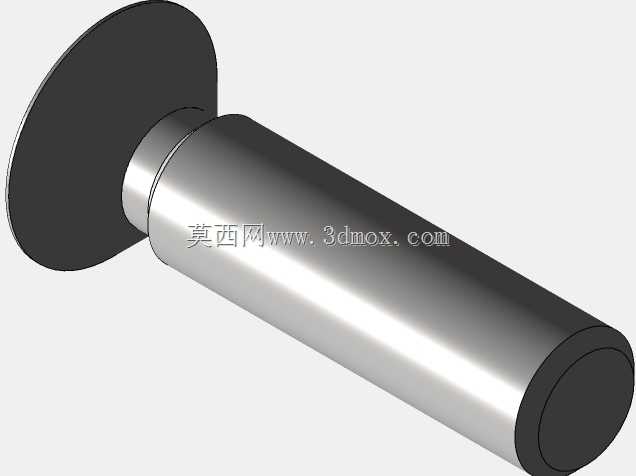

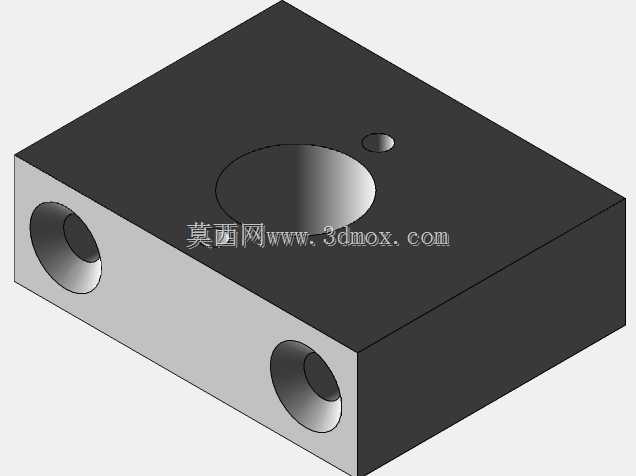

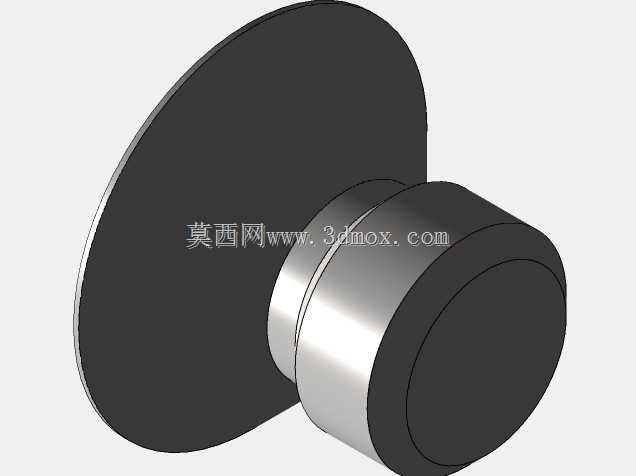

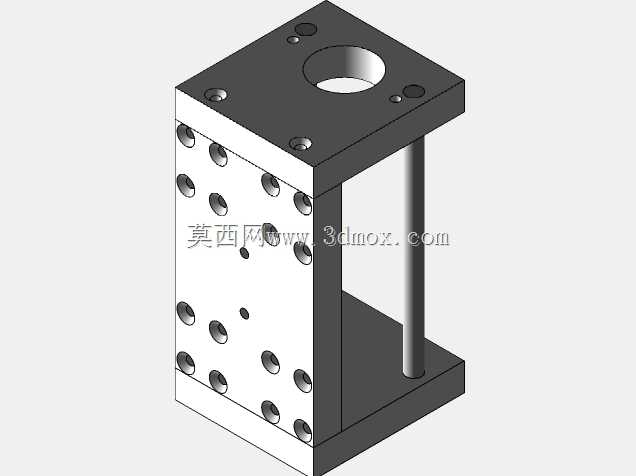

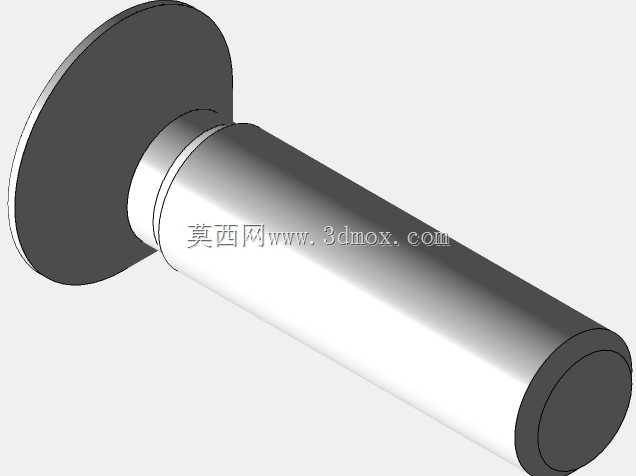

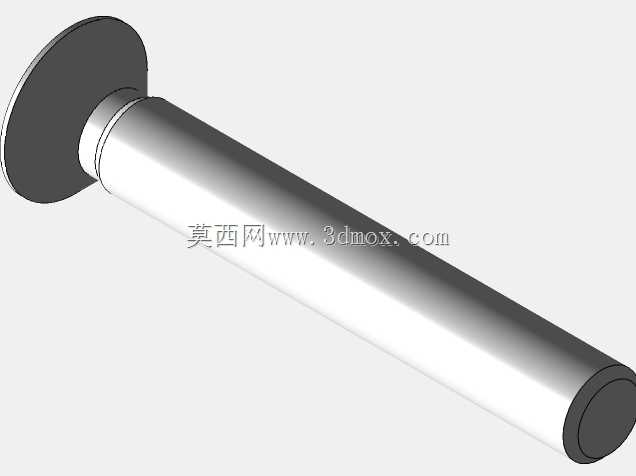

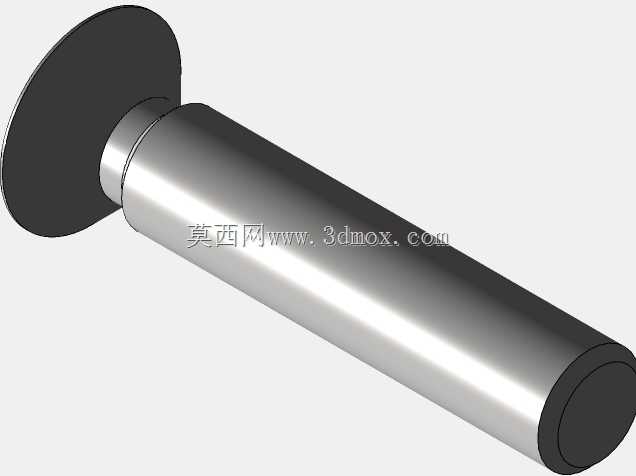

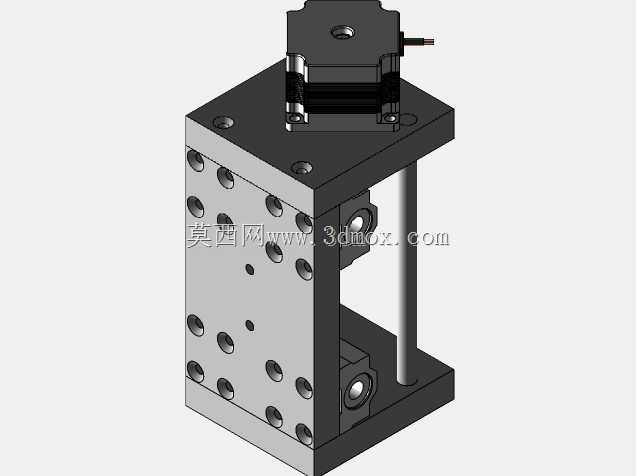

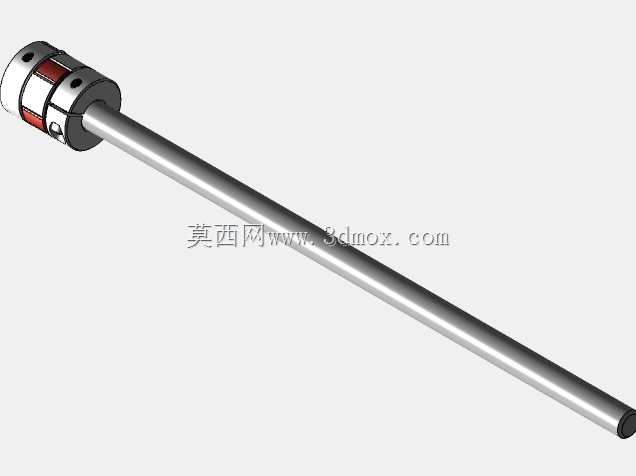

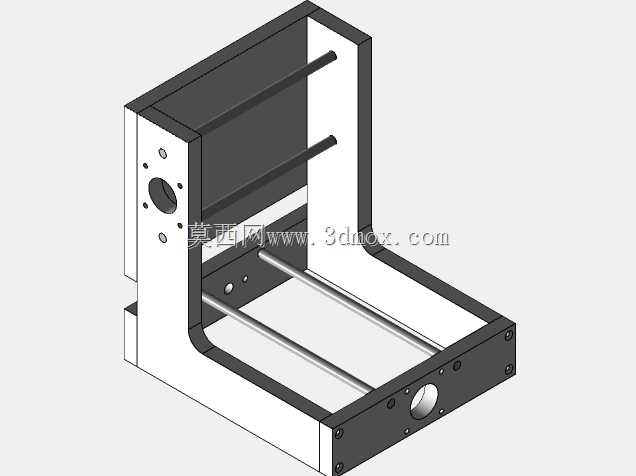

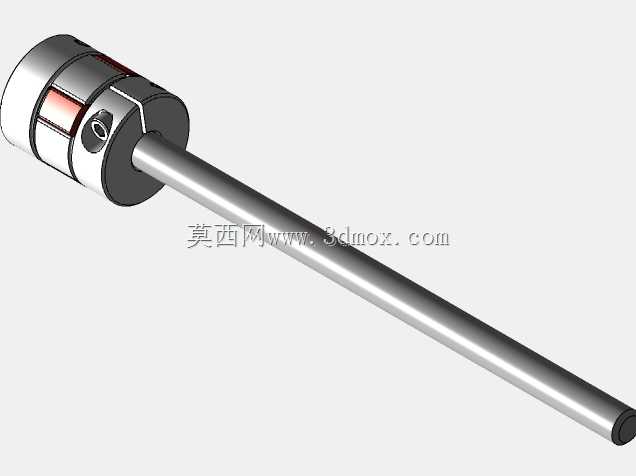

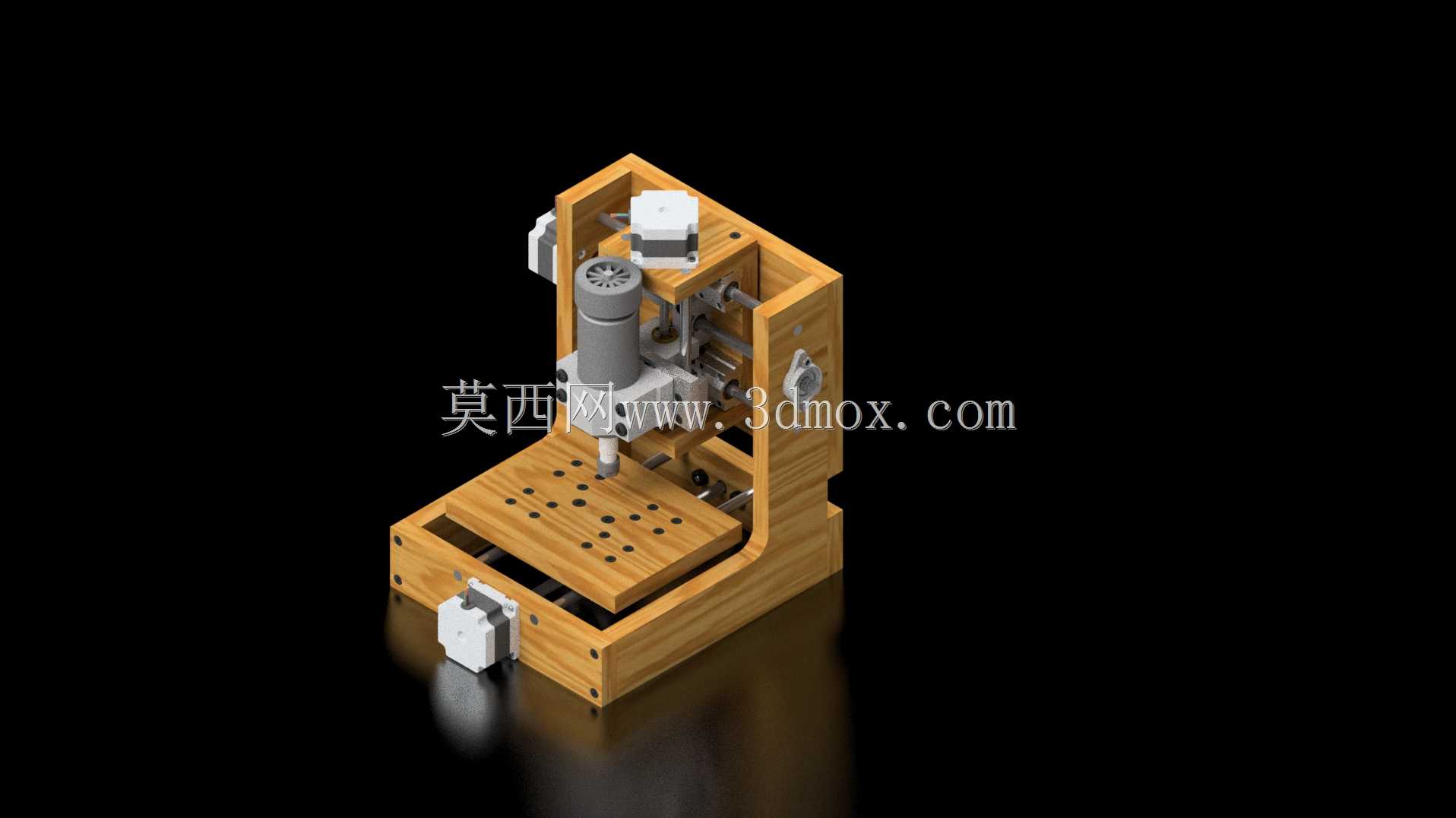

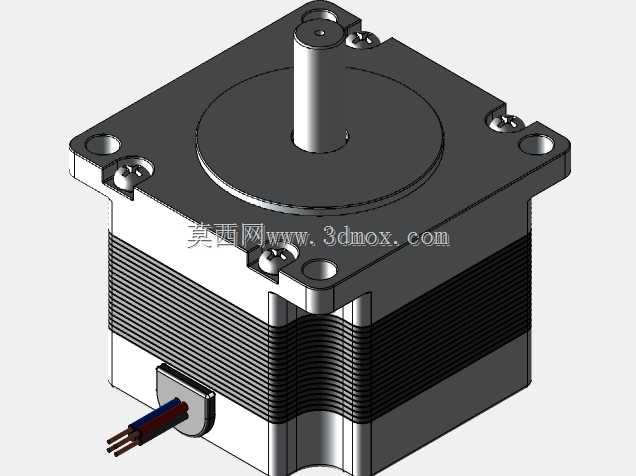

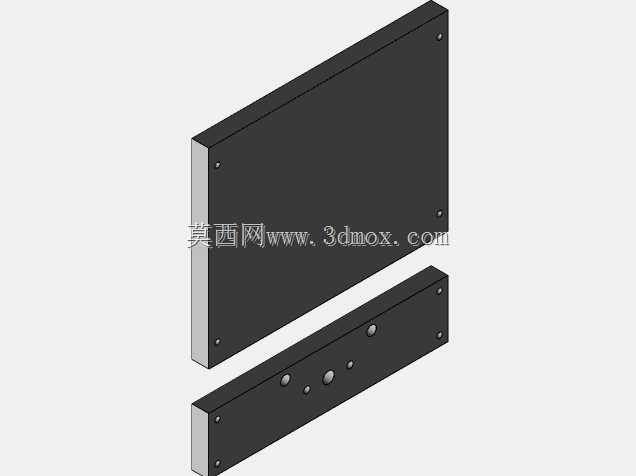

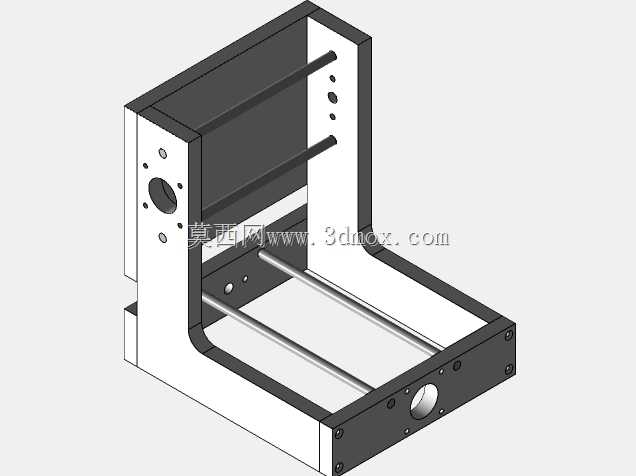

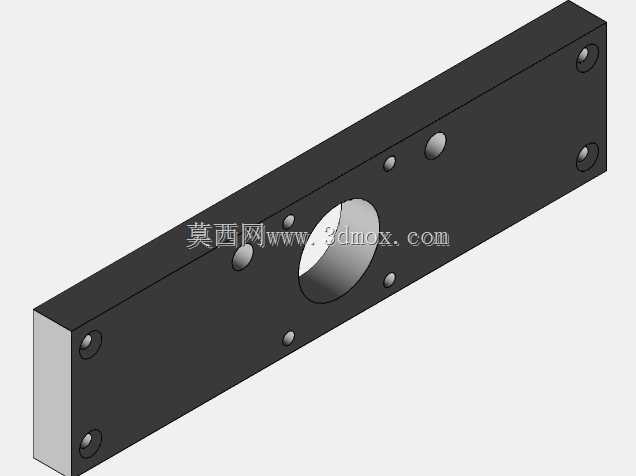

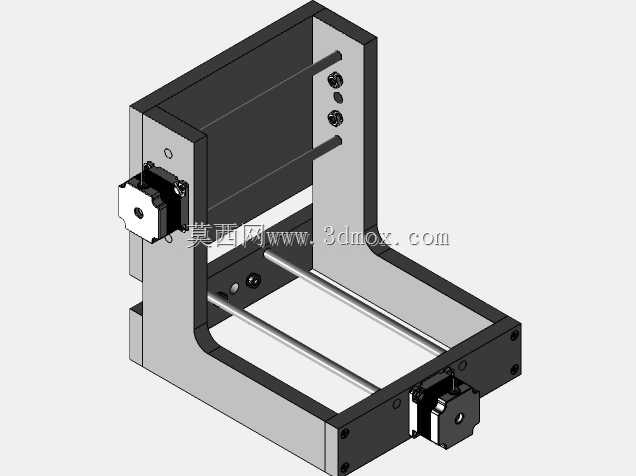

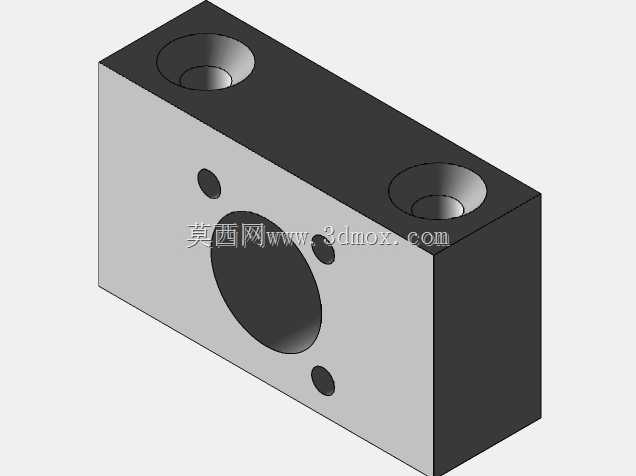

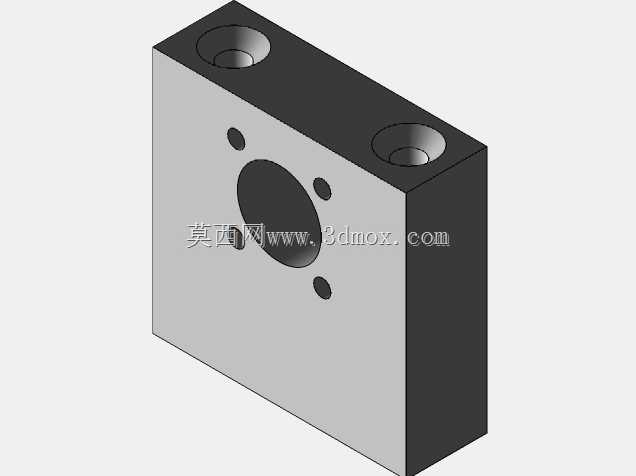

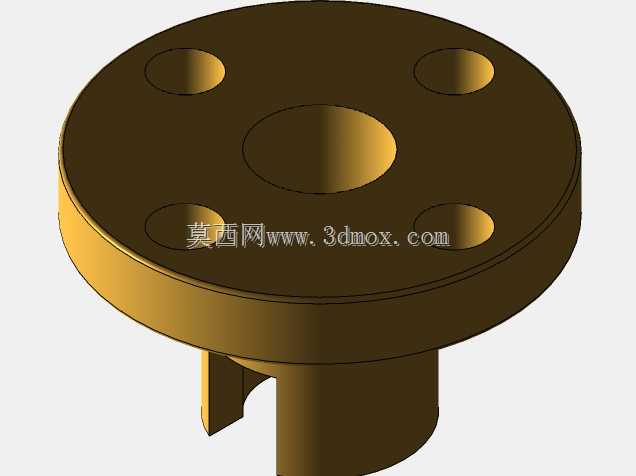

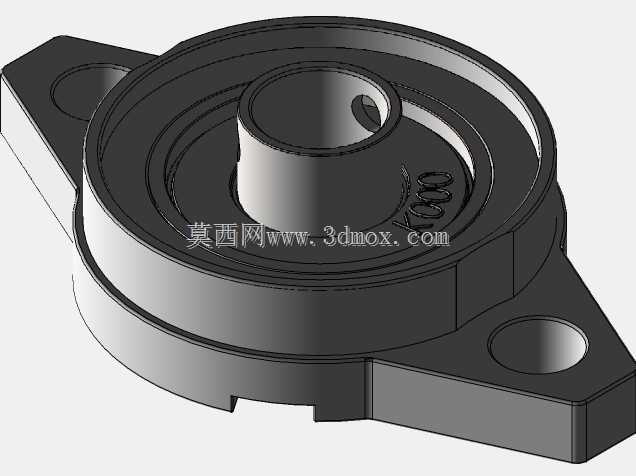

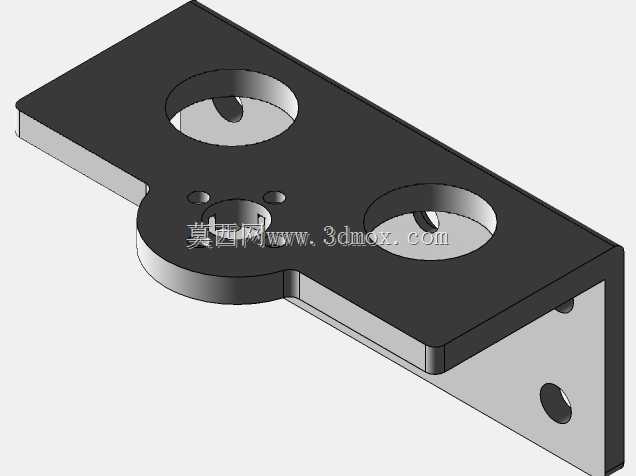

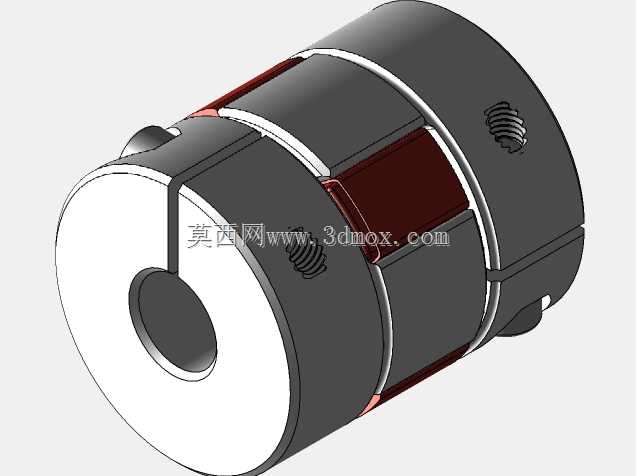

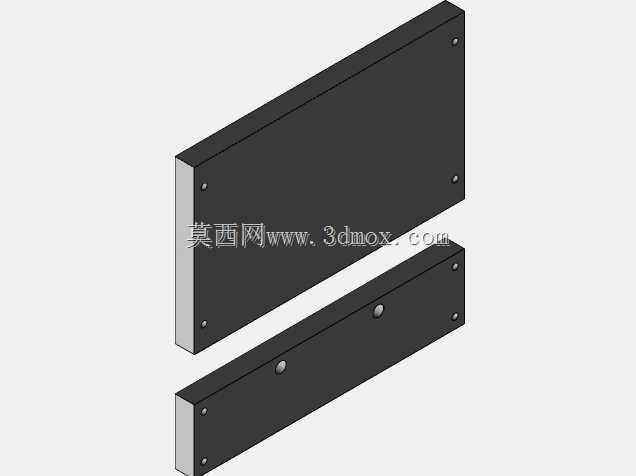

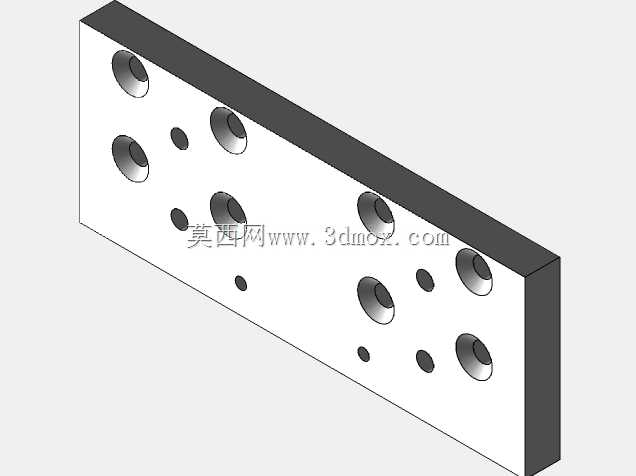

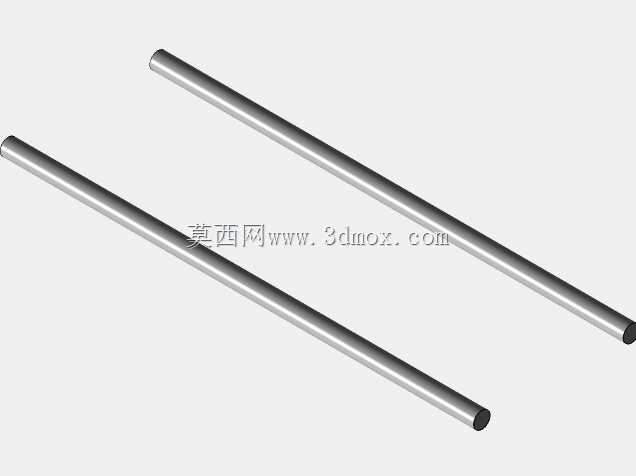

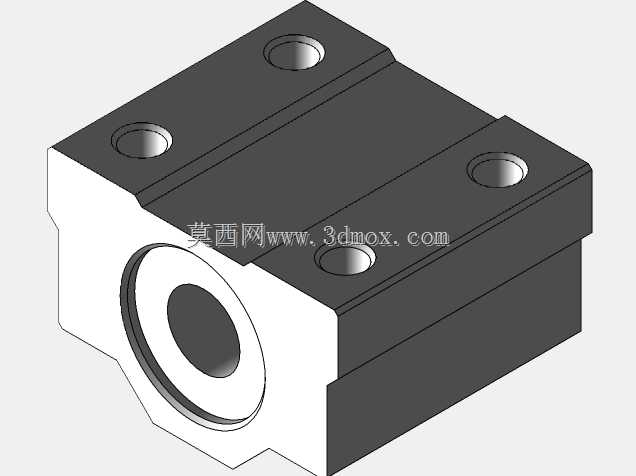

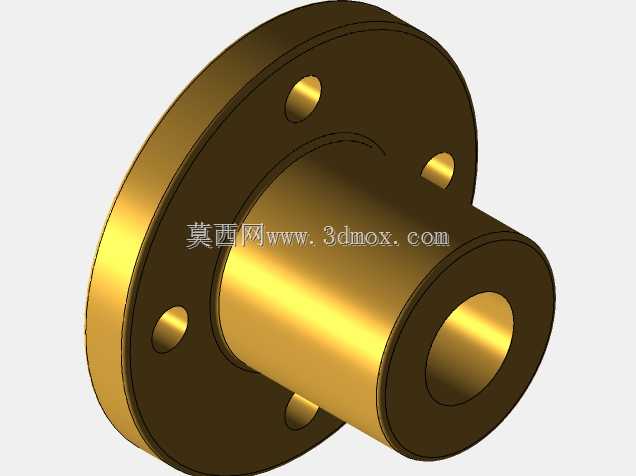

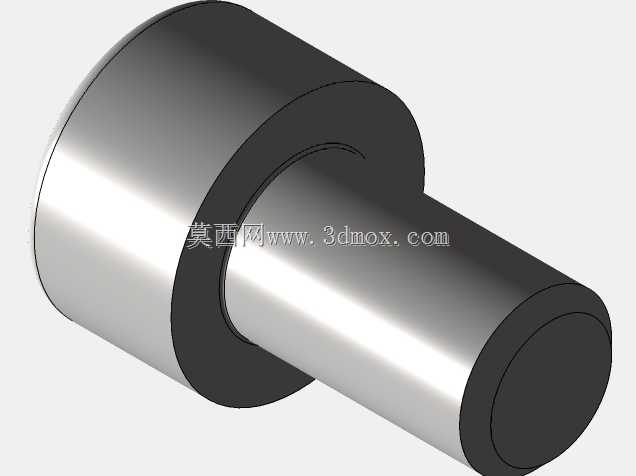

　　这套小型木工加工设备的整体构型采用立式C型床身布局，主体支撑结构以实木层板拼接成型，区别于常规工业机床的铸铁焊接床身，木质构件在小负载加工场景下具备足够的静刚度，同时大幅压缩整机自重与占用空间，适配桌面级作业场景的安装边界。整机的运动轴采用正交分布设计，X轴承载工件工作台做横向进给，Y轴带动主轴安装座做纵向进给，Z轴负责主轴的垂直升降进给，三轴均通过步进电机搭配直线传动组件驱动，可实现三轴联动的走刀路径，完成平面铣削、钻孔、轮廓雕刻等常规木工加工作业。

　　从实际应用场景来看，这类设备主要面向个人工坊、手工DIY工作室、校园创客空间以及小型文创产品加工场景，可加工软木、密度板、亚克力等低硬度材料，用于制作木质摆件、定制印章、小型家具配件、教学实训样件等产品。相较于工业级大型木工机床，它无需专用的设备安装地基，放置在标准承重工作台面上即可投入使用，进料与操作高度适配坐姿作业的人体工学要求，操作人员无需登高或俯身即可完成工件装夹、对刀与加工全过程。

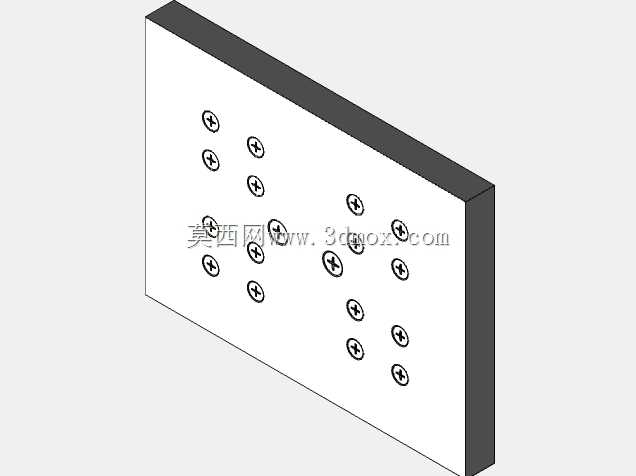

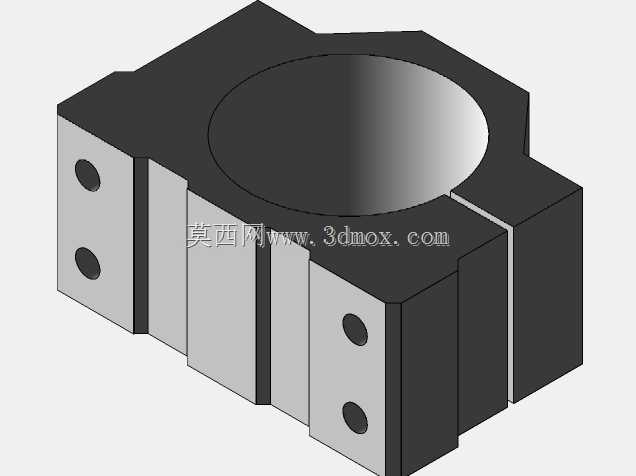

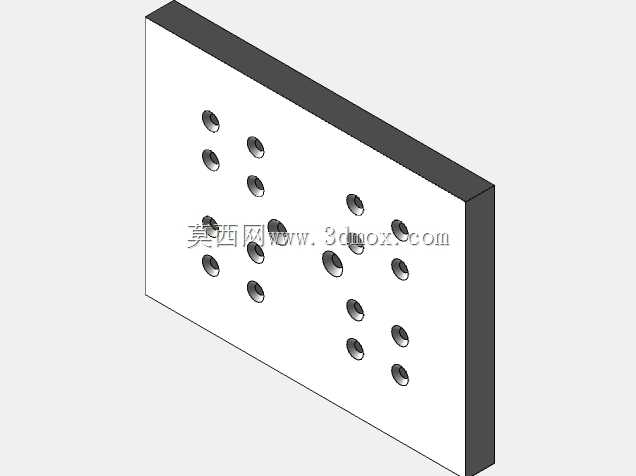

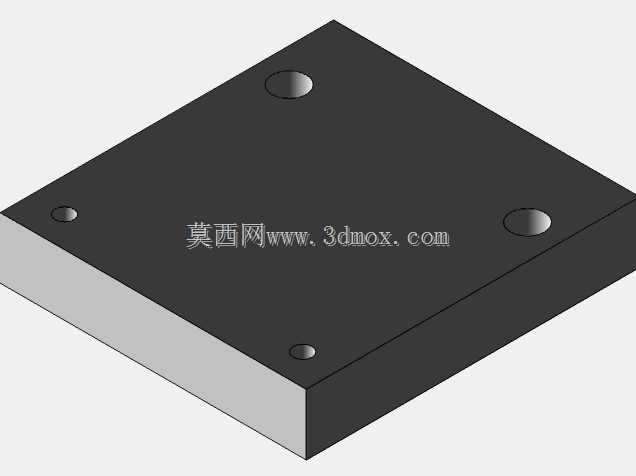

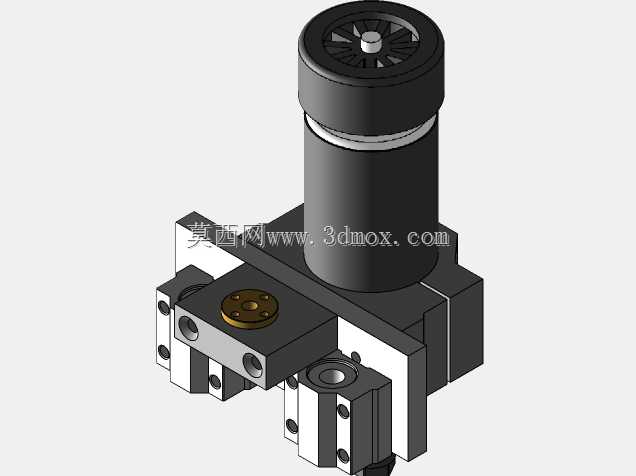

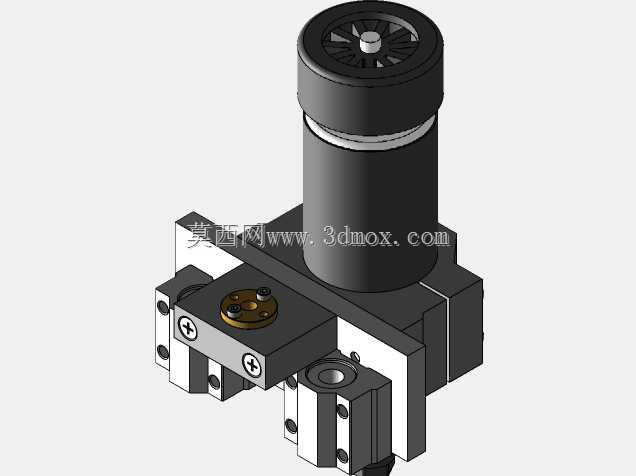

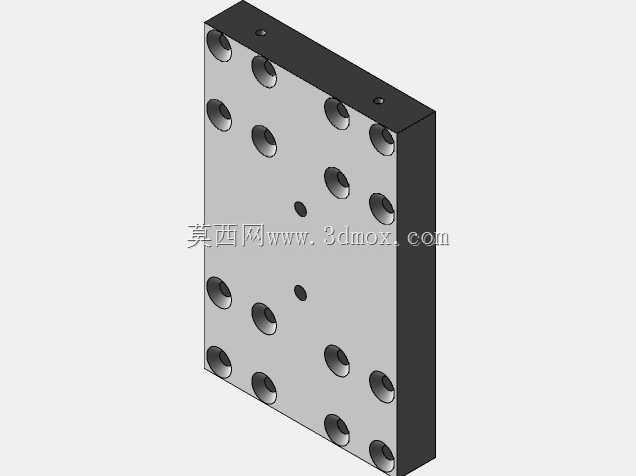

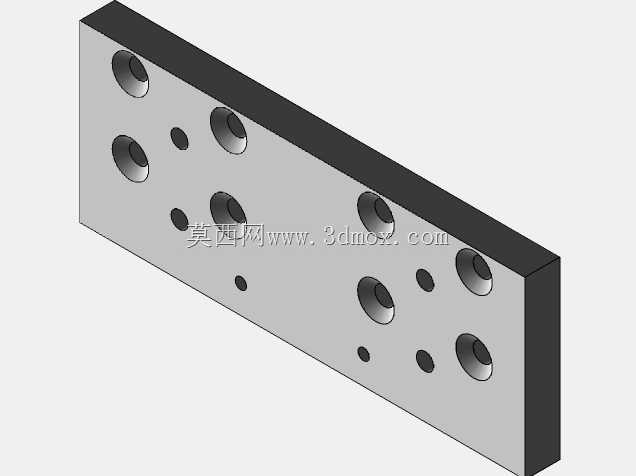

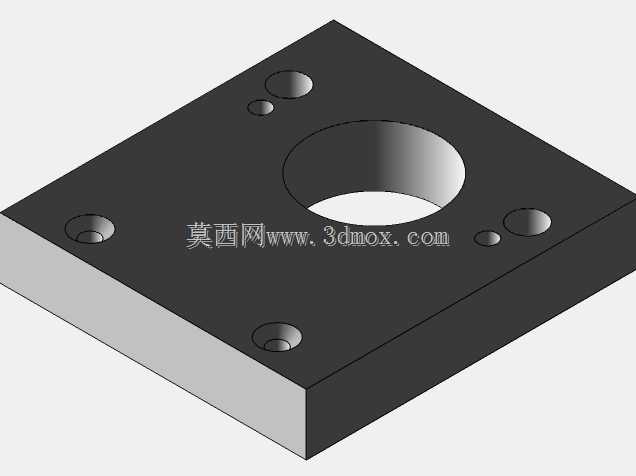

　　设备的功能设计围绕小尺寸工件的加工需求展开，工作台面开设阵列排布的装夹孔位，可配合夹具快速固定不同外形的坯料，孔位的间距与排布经过匹配校核，可覆盖常规小型工件的装夹点位需求，避免加工过程中工件出现窜动。主轴部件采用高速电主轴构型，可适配不同直径的木工铣刀、钻头，通过夹头实现快换，主轴的转速区间匹配木材切削的线速度要求，可减少木材加工过程中出现的崩边、焦糊问题。三轴的传动路径均做了外露式布局设计，日常维护时可直接观察传动组件的运行状态，清理木屑、加注润滑脂的操作无需拆解大量防护盖板，降低了日常运维的复杂度。

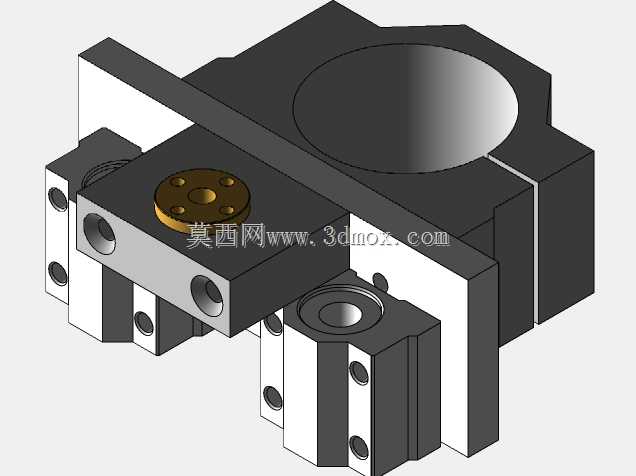

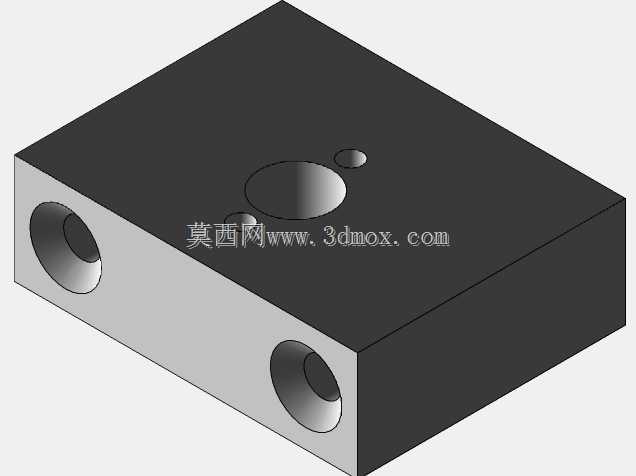

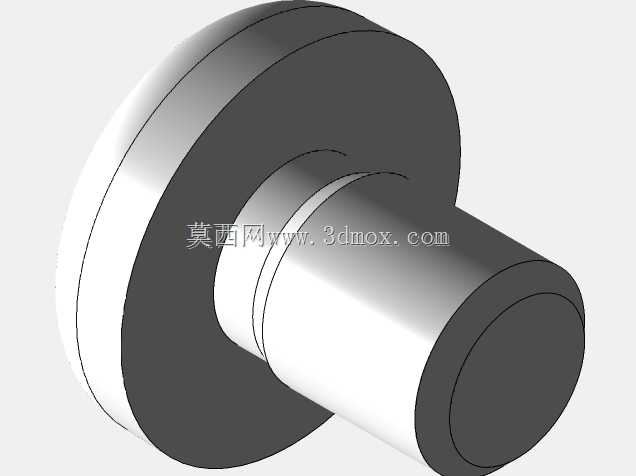

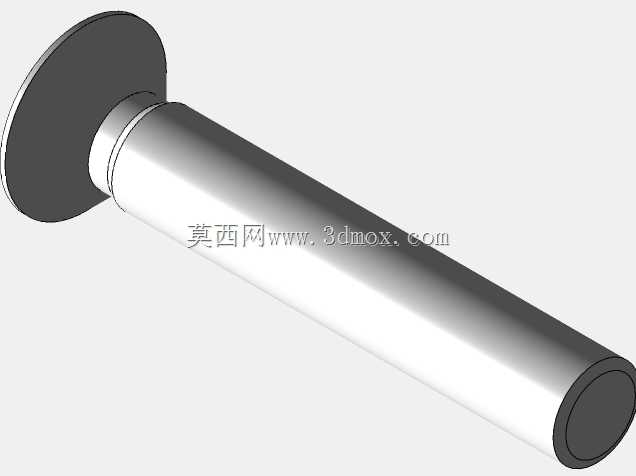

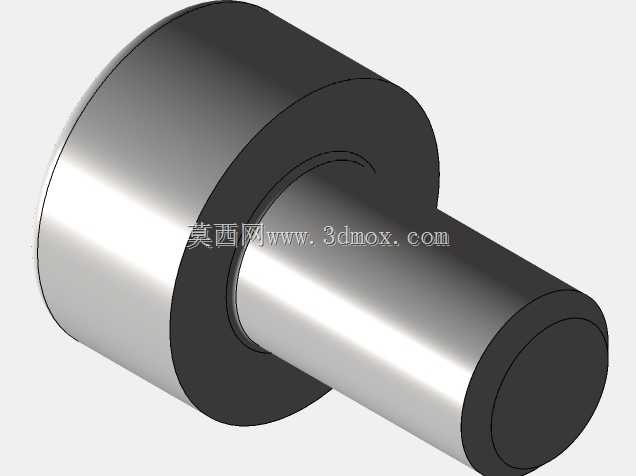

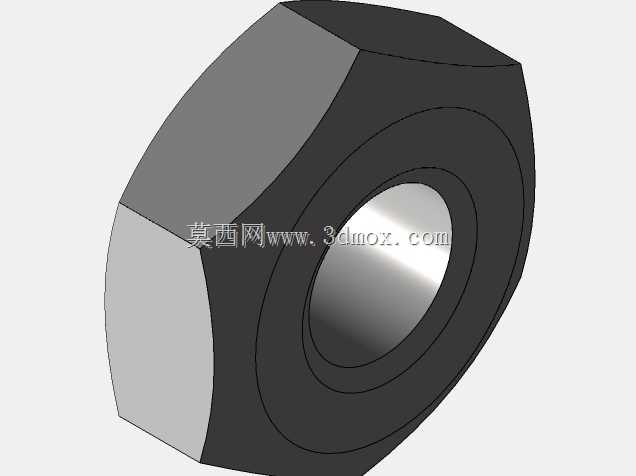

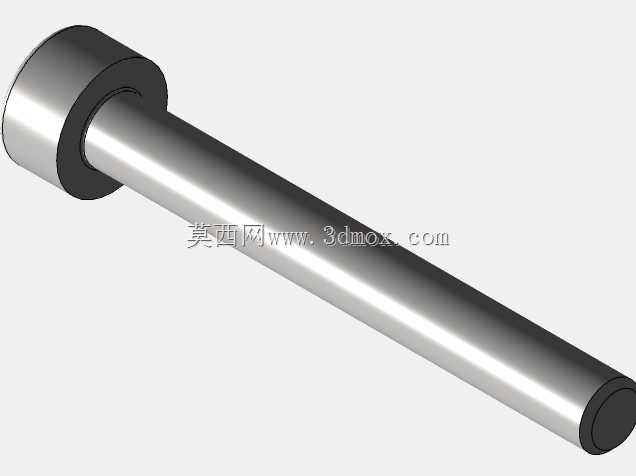

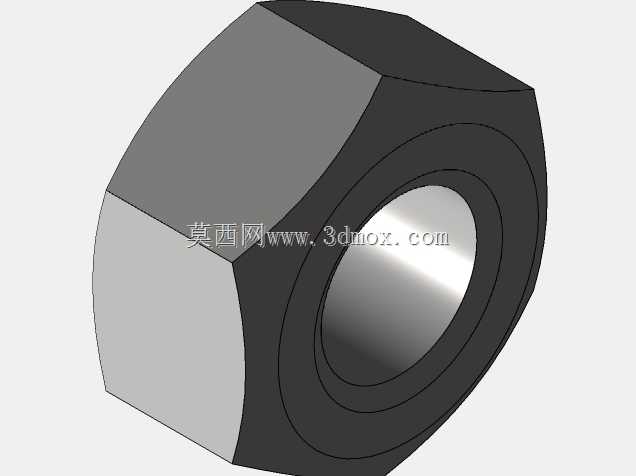

　　设计思路上，该设备没有追求极致的加工行程与切削刚性，而是在加工能力、占地面积、制造成本三者之间做了平衡。床身的拼接节点采用预埋连接件加固，避免木质构件长期受交变载荷出现松动，各运动轴的导轨安装面均做了找平处理，保证进给运动的直线度。主轴安装座设置了手动微调结构，可在对刀阶段快速调整刀尖与工件表面的相对位置，Z轴的行程限位做了硬限位与软限位双重设计，可避免误操作导致主轴撞向工作台面。电气驱动组件集中布置在床身的后侧与侧方空腔内，既不占用正面操作空间，也可减少加工产生的木屑进入电气区域，降低电路故障的概率。

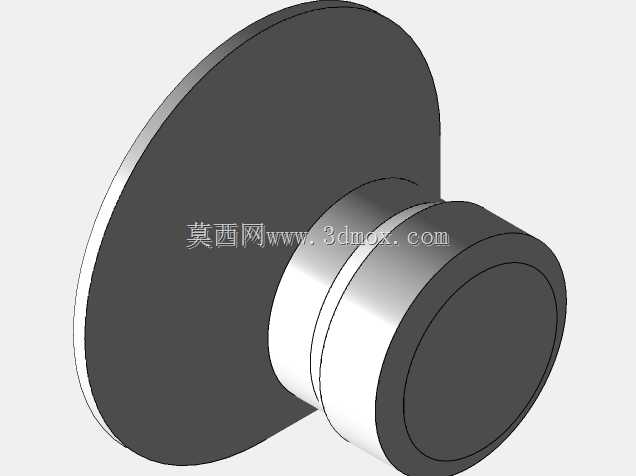

　　从安装边界来看，整机的占地面积不超过常规办公桌面的二分之一，高度处于成年人坐姿视线可覆盖的区间，设备运行时的振动幅度较小，不会对桌面放置的其他工具造成影响。工件的加工行程控制在小型坯料的适配范围内，既可以满足常规小件的加工需求，也不会因行程过大导致整机刚性冗余浪费。床身底部设置了可调支撑脚，可根据放置台面的平整度调整设备水平，避免因台面倾斜导致进给轴出现重力滑移问题。

　　在结构细节上，各运动轴的拖链走线规整，所有动力线与信号线均沿床身内侧布设，不会在加工过程中与刀具、工件发生干涉。设备的操作区域无多余突出构件，操作人员装卸工件时不会被管线或凸起结构剐蹭。主轴的下端设置了排屑间隙，加工产生的木屑可直接从工作台的孔隙落到下方承接区域，清理时只需抽出承接盘即可完成废屑收集，无需在设备内部复杂缝隙中掏取废屑。这类构型的设备也可作为数控加工教学的实操载体，其直观的机械结构可让学习者快速理解三轴机床的运动逻辑、传动原理与装夹对刀流程，相较于全封闭的工业机床，其结构可见度更高，教学演示的效果更好。
