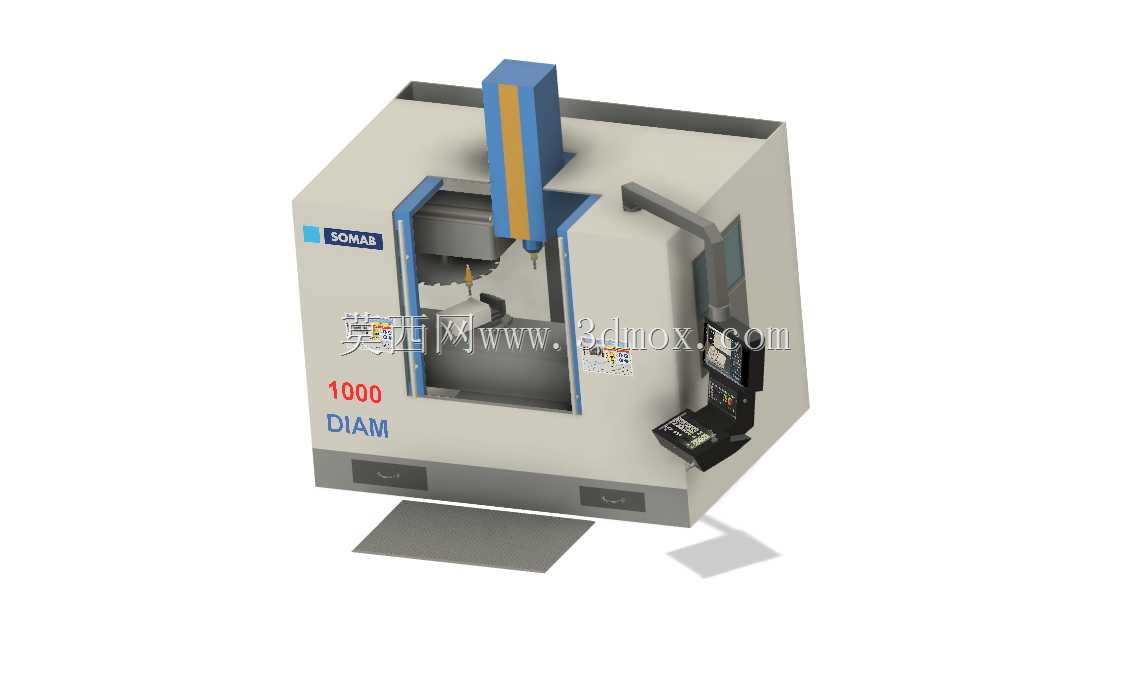

索马布1000立式数控加工中心结构模型

　　这款立式加工中心的三维结构还原，完全围绕中小型精密机加车间的实际生产需求搭建，建模过程中优先考虑了设备在车间布局中的安装边界约束，整机占地投影控制在紧凑范围内，能够适配多数中小型加工厂房的设备排布间距，无需额外预留超常规的操作与维护通道。从实际加工场景来看，该设备主要承担板类、盘类、小型壳体类复杂零件的铣削、钻削、镗削、攻丝等多工序加工任务，在汽车零部件加工、通用机械零件制造、工装夹具生产等场景中适配性极强，一次装夹即可完成多面多工序的连续加工，能有效减少工件多次装夹带来的定位误差，提升批量零件的加工一致性。

　　建模时的结构设计思路完全对标实际设备的功能逻辑，主轴部分采用立式布局，Z轴行程匹配1000mm直径规格对应的加工范围，能够覆盖常见中小型零件的加工高度需求，主轴箱的导轨安装面、传动组件安装位都按照实际装配关系做了结构还原，刀库、操作面板、排屑结构的位置排布完全符合一线操作人员的作业习惯，操作面板设置在设备右前方，操作人员站在常规上料位置即可完成程序输入、参数调整、加工状态监控等操作，无需频繁移动位置。设备的防护结构采用全封闭半包围设计，既能够阻挡加工过程中切削液飞溅、切屑崩出，又预留了足够的开门空间方便工件吊装与上下料，底部的排屑口位置对应车间常见的链板式排屑器安装尺寸，能够直接适配常规的车间排屑系统布局。

　　从安装边界来看，建模时预留了设备底部的地脚螺栓安装位置、周边的管线排布空间，电气柜的安装位、冷却系统的布局都没有超出整机的外轮廓范围，车间布局时只需按照常规机床的安装规范预留操作侧、维护侧的通道即可，无需针对该设备做特殊的场地改造。设备的工作台承重、T型槽布局都对应实际加工的装夹需求，能够适配通用的机用平口钳、组合夹具、专用工装的安装，不需要额外制作转接板件。整体结构建模还原了设备的实际装配层级，从床身基础件到主轴、导轨、防护面板等组件的装配关系都清晰可查，能够为设备布局规划、工装适配设计、加工流程仿真提供准确的三维参考依据，也可作为同类立式加工中心结构设计的参考样本，帮助设计人员快速梳理立式加工中心的整体布局逻辑与功能模块划分。
