小型紧凑普雷纳杜莱顿机械传动结构

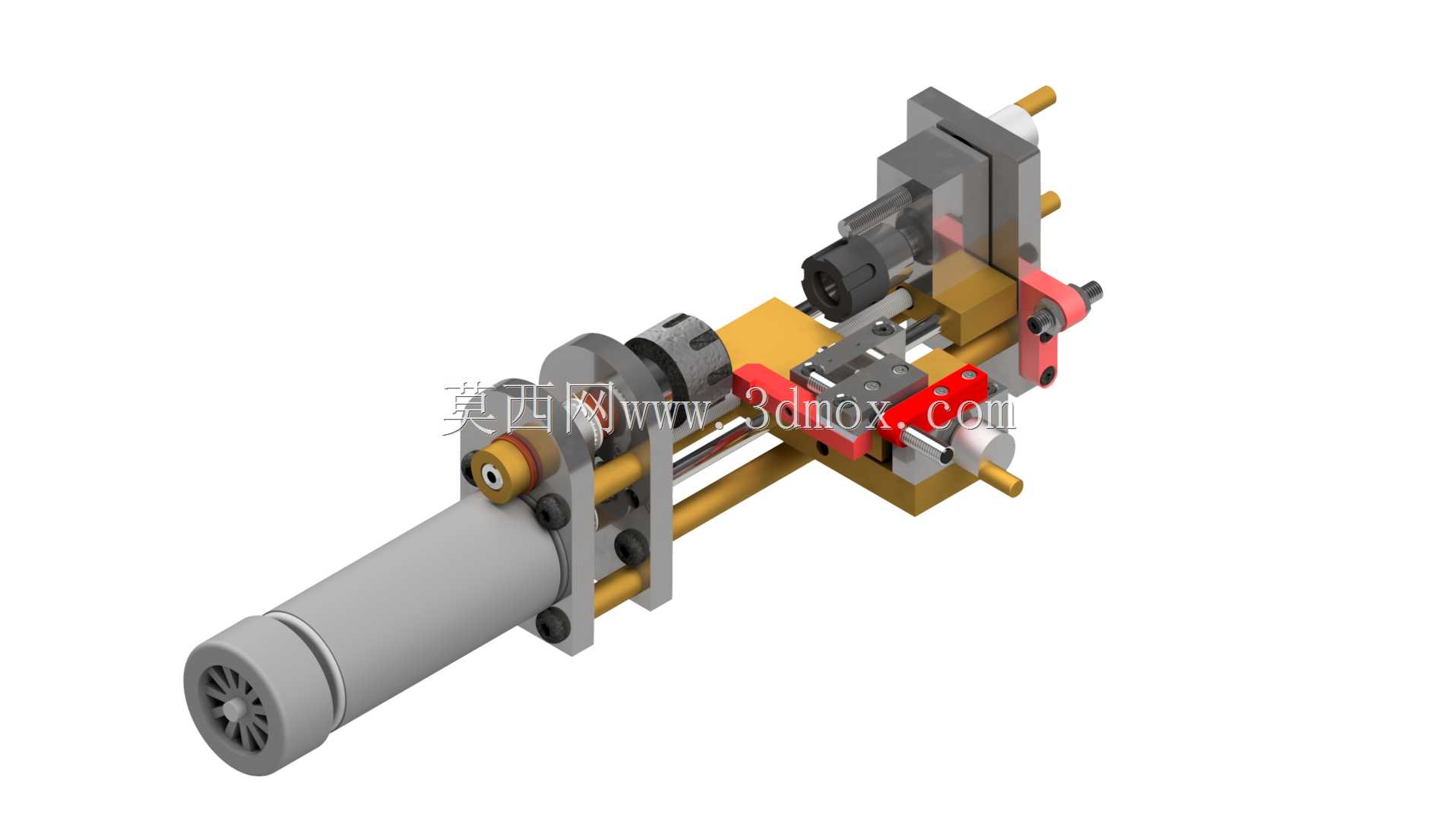

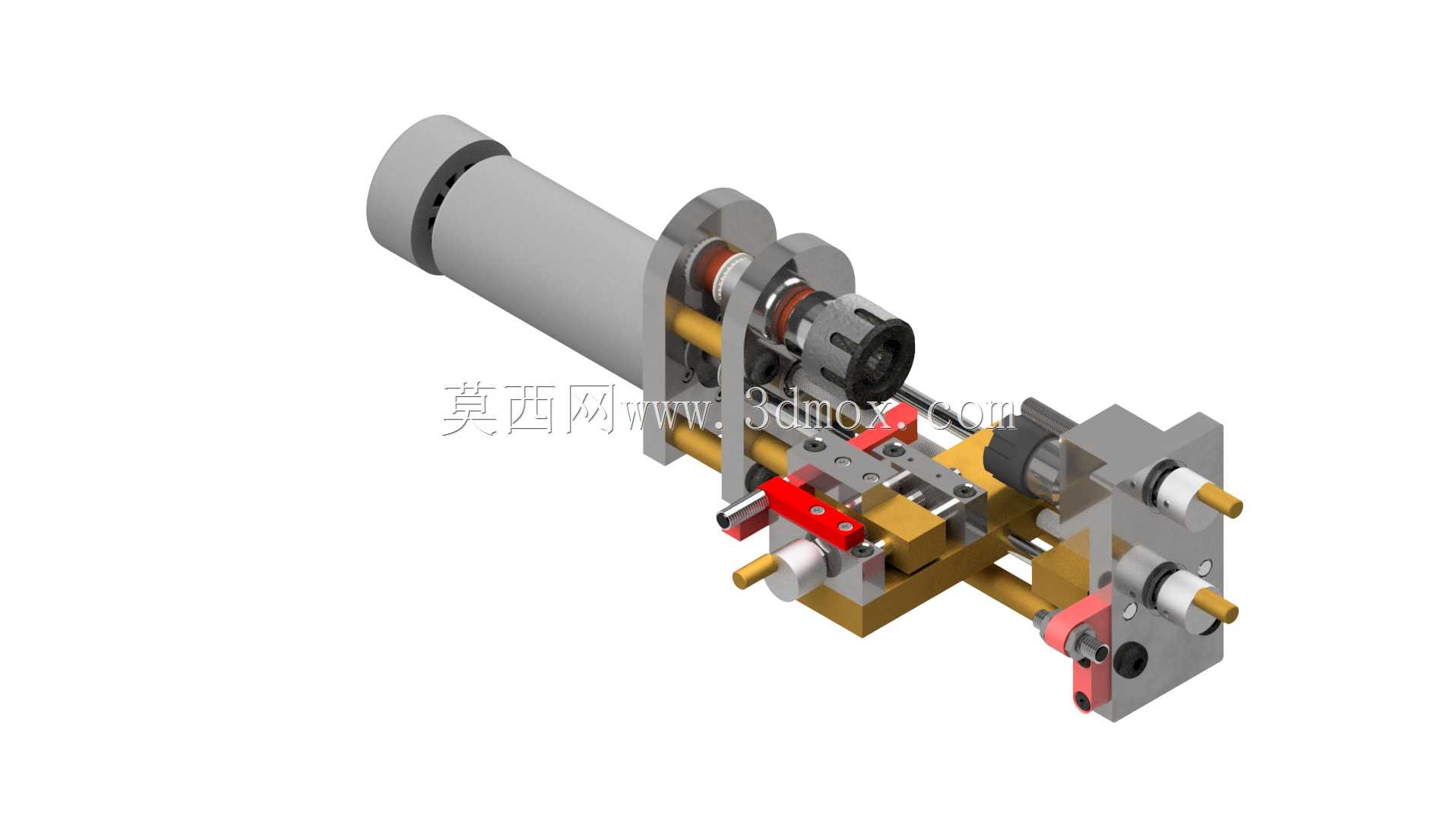

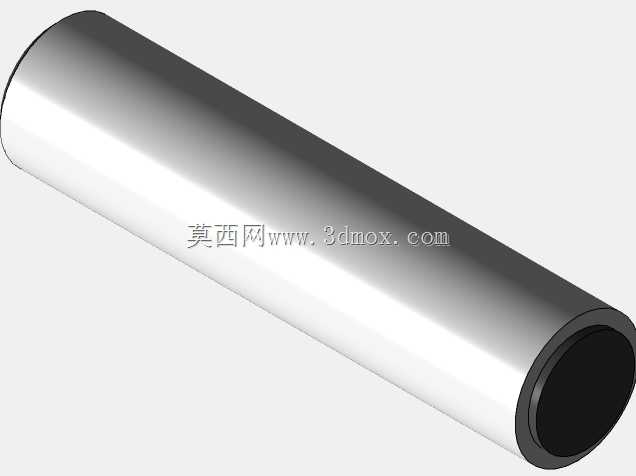

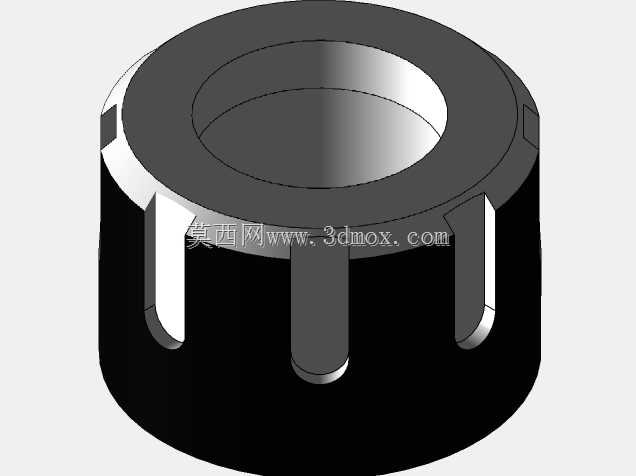

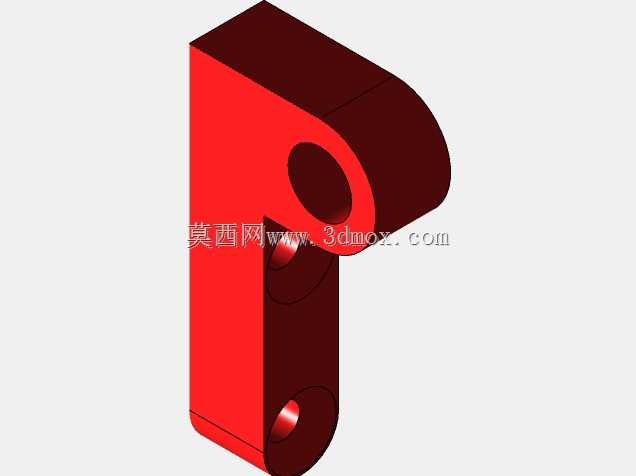

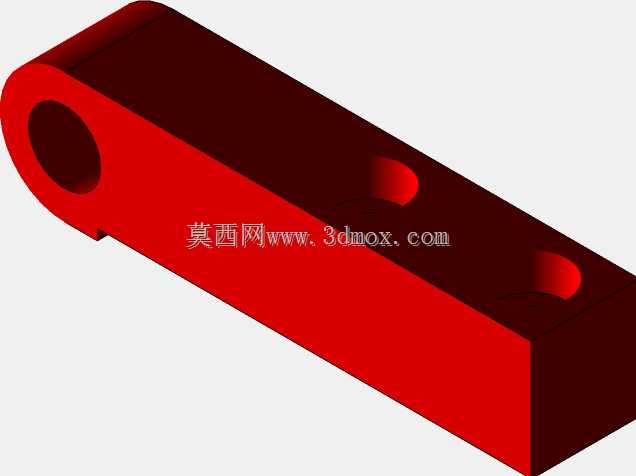

　　这套紧凑的普雷纳-杜莱顿式机械结构，核心是把直线进给、旋转传动和位置反馈整合在极小的安装空间内，常见于精密检测台、小型实验工装、传感器标定夹具以及桌面级CNC进给单元。实际使用时，左侧筒状部件可作为驱动或检测元件的安装腔体，内部预留轴系与走线空间；中部的导向板条承担滑动支承，红色限位块用于硬限位和行程边界约束，右侧带双输出轴的支座则可连接负载、刻度盘或外部传感装置。

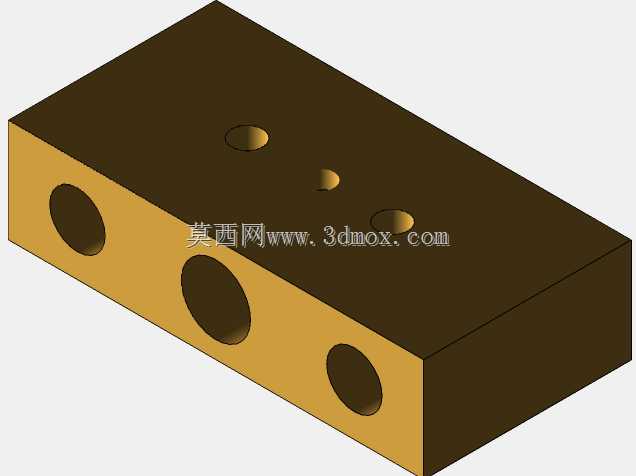

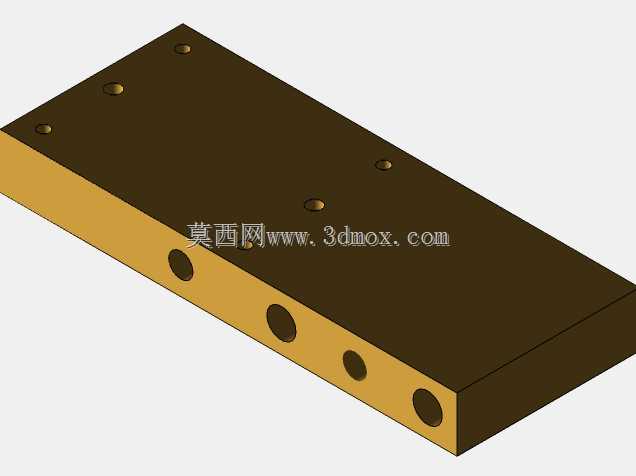

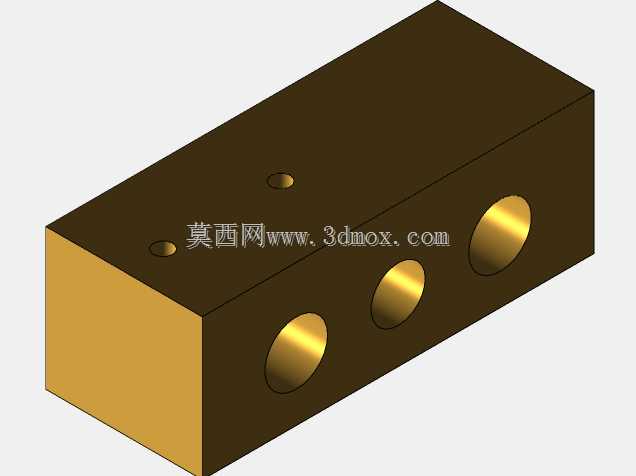

　　从结构布局看，设计没有采用庞大的箱体，而是以多层板件叠加形成基准面。金色板条既是安装基板，也是导轨和传动件的定位依托，零件之间通过销钉和紧固件保证重复装配精度。这种思路适合小行程、轻负载的直线往复运动场景：运动部件沿板条方向滑动，丝杠或推杆类元件藏在两层板之间，外部只露出操作端和连接端，既减少粉尘侵入，也能避免操作人员误碰运动副。

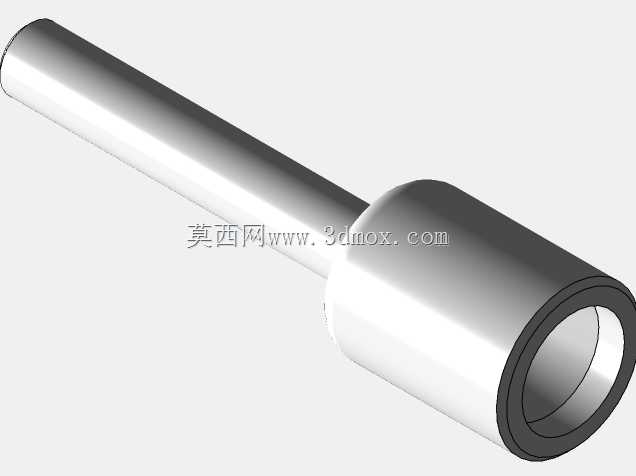

　　功能上，该结构兼顾手动微调与动力接入两种工况。若在筒体内装入小型电机或旋转编码器，可实现自动进给或位置读取；若换装手轮，则成为精密微调滑台。右侧两个平行输出轴能够同步带动外部机构，也可一轴接负载、一轴接指示装置，用于在实验或加工过程中直接观察位移量。中部红色挡块的位置可沿槽调整，从而改变行程起止点，适配不同厚度工件或不同标定距离。

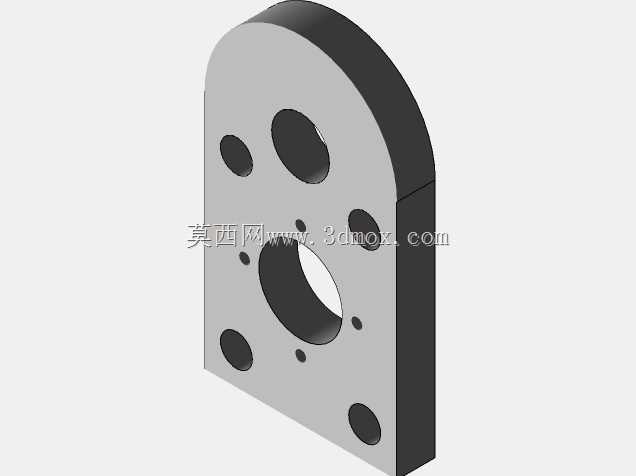

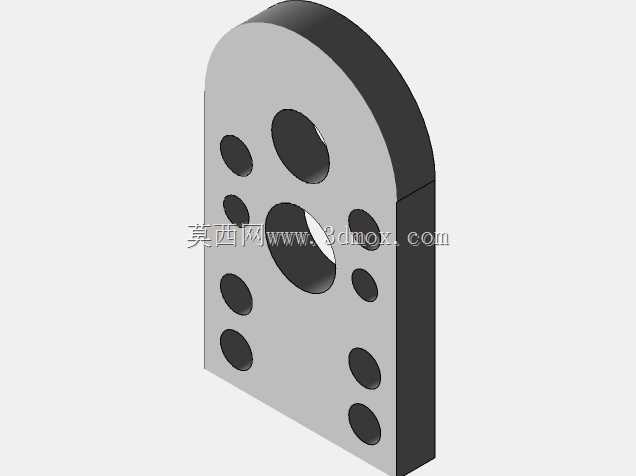

　　设计思路的重点在于压缩边界尺寸。整体呈长条形，轴向长度远大于宽度和高度，便于嵌入设备侧壁、仪器内部或狭长工装空间。安装面集中在底部和右侧立板，底部可通过压板或螺钉固定在T型槽工作台上，右侧法兰面则适合与墙板、立板直接对接。外露轴端直径、板条间距和限位槽长度都经过协调，保证在有限行程内运动件不与支座、紧固件发生干涉。

　　建模时需要特别关注几处配合关系。一是筒状壳体与中部支架的同轴度，它决定内部轴系运转是否平顺；二是滑动板条与导向块之间的间隙，过紧会增大阻尼，过松则影响直线精度；三是限位块与槽的固定方式，要保证受冲击后不窜动；四是右侧支座上双轴孔的平行度，否则外接负载时会出现卡滞。装配顺序通常先固定底层基板，再装入导向和传动件，随后调整限位块，最后安装筒体和外部轴端附件。

　　在实际选型中，这类结构不适合大切削力或长行程输送，而更适合传感器测试、微动平台、教学实验装置和小型专用工装。它的优势是结构直观、零件数量少、维护方便，并且能够通过更换轴端连接件快速适配不同负载。安装边界方面，需在筒体尾部预留接线或手轮操作空间，在滑动方向两端留出限位块移动余量，在右侧输出轴前方留出负载安装和运动空间。底部固定孔位应落在刚性较好的平台面上，避免悬臂安装导致板条变形。
