国际象棋棋盘棋子精细结构设计

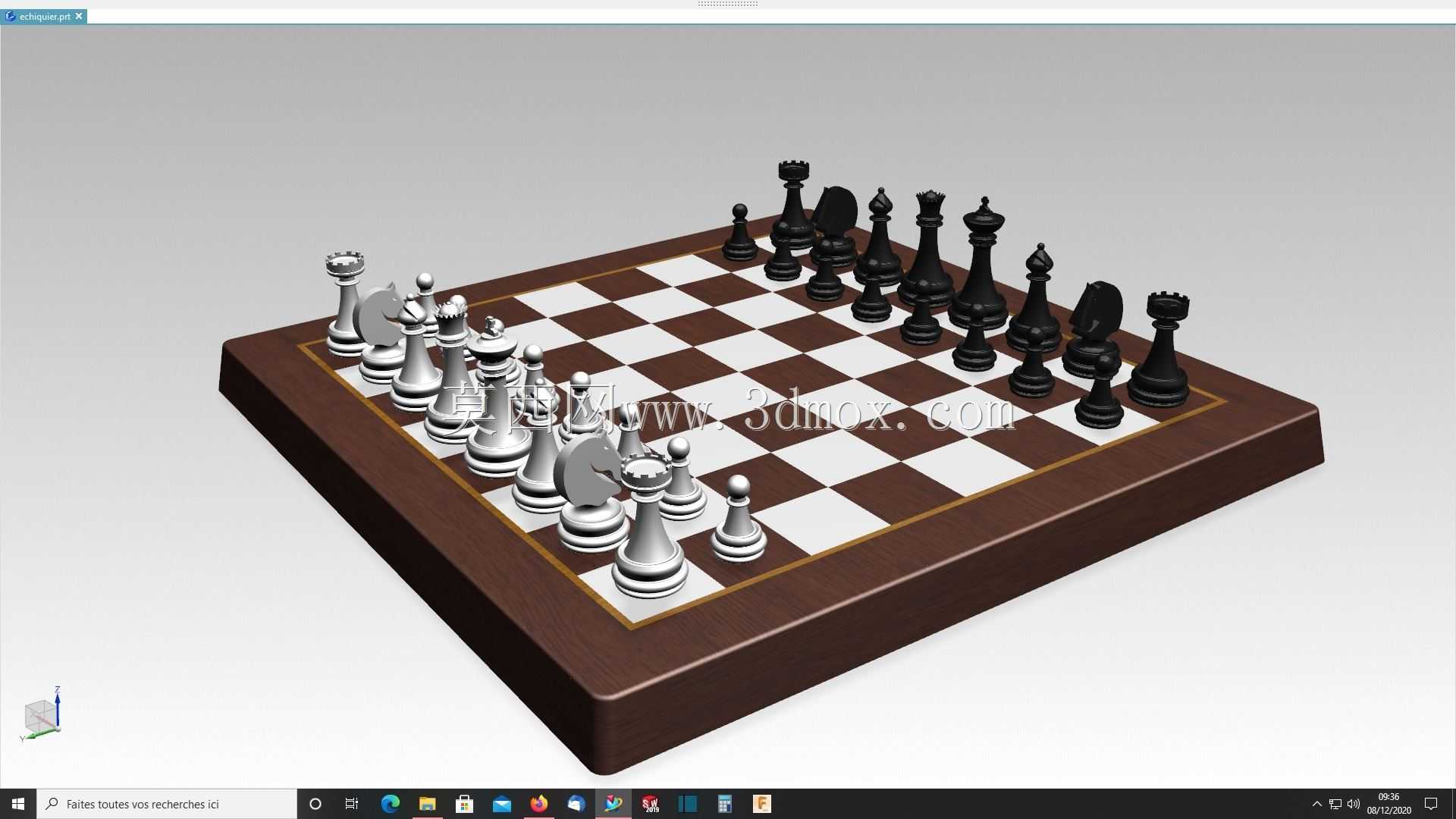

　　这套国际象棋三维结构包含标准8×8格棋盘与32枚立体棋子，整体建模围绕棋具使用中的握持手感、摆放稳定性、视觉辨识度展开，没有多余装饰性结构，所有曲面和倒角都服务于实际使用需求。

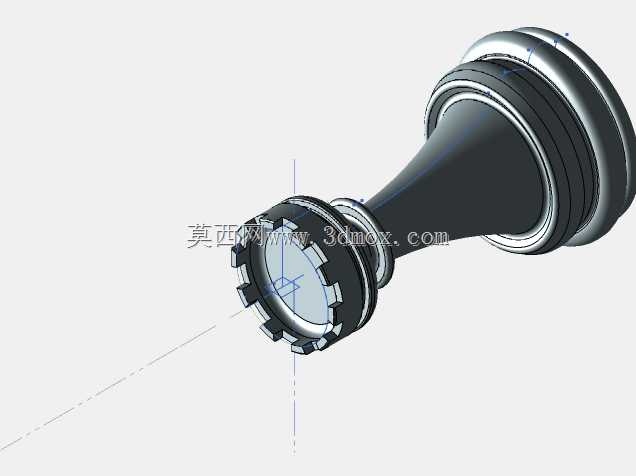

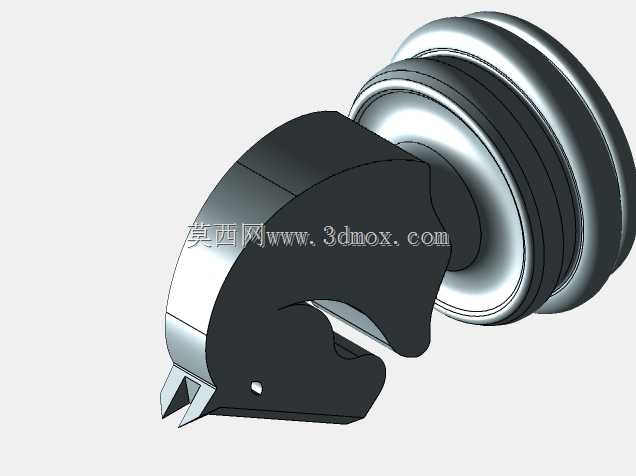

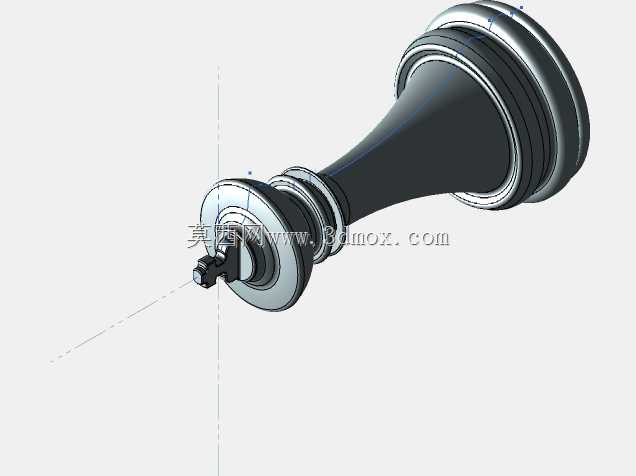

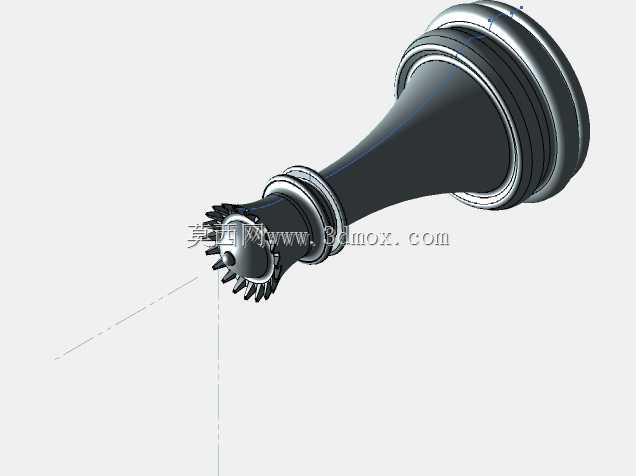

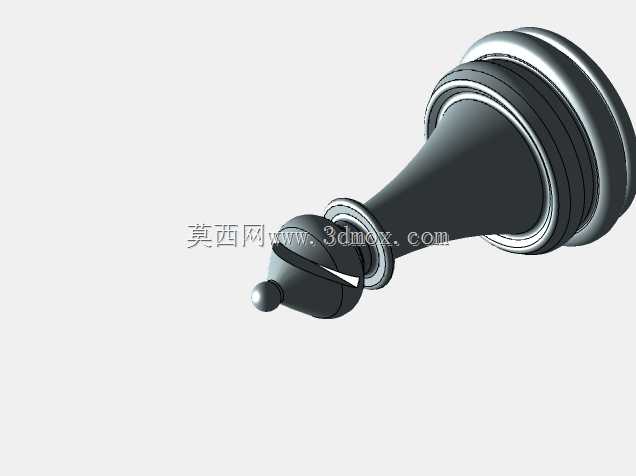

　　棋子部分按对局规则分为黑白两组，每组包含王、后、车、象、马、兵六种形制，不同棋子的高度、顶部轮廓、底座直径均做了区分，避免对局中误认。棋子主体采用回转体加局部特征的建模思路：王的顶部十字、后的冠齿、车的城垛、象的开槽、马的头颈轮廓都通过独立特征构建，而非简单贴图；兵的造型最为简洁，仅保留圆头柱身与扩径底座，批量阵列时可直接复用参数。所有棋子底部都设计了平整的圆形接触面，边缘做小倒角，既减少棋盘漆面刮擦，也能让棋子在轻微触碰后快速回稳，不会出现边角卡滞导致的倾倒。底座直径统一控制在棋盘单格边长的三分之一左右，摆放后四周留有足够空隙，手指捏取时不会蹭到相邻棋子。

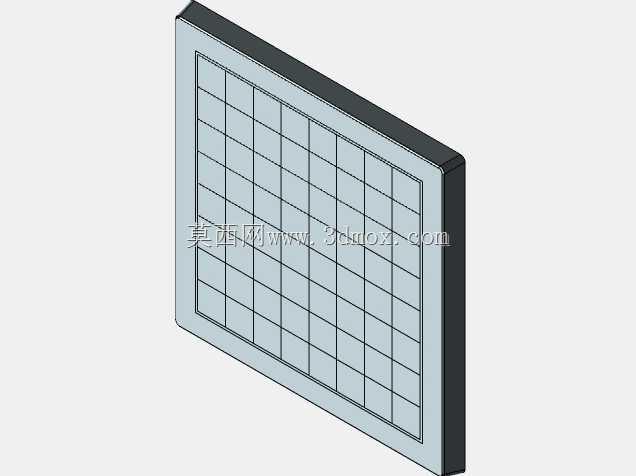

　　棋盘主体采用分层结构，上层为64格交替排布的棋盘面，中层为承重边框，下层为封底。棋盘格采用等边长正方形，格线处做浅凹槽处理，既强化视觉分区，也能在棋子滑动时提供轻微定位反馈。边框宽度大于单格边长，边角做圆弧过渡，搬运时握持受力更舒适；边框高度覆盖棋子底座厚度，整体放置在桌面时不会因底面不平出现晃动。建模时棋盘的拼接缝、边框与盘面的台阶差都按实物装配关系预留，木纹与金属质感仅通过材质分区体现，结构本身不依赖纹理表现。

　　从应用场景看，这套模型既可用于休闲益智类桌面用品的结构验证，也可作为文创产品、教学教具的开发基础。在教学场景中，清晰的棋子轮廓能帮助初学者快速识别棋子身份；在文创定制场景中，可在不改变底座尺寸和整体高度比例的前提下，替换棋子上部的主题造型，棋盘边框也可拓展雕刻、镶嵌等安装位。尺寸边界方面，棋盘整体外廓需保证放置在常规书桌、茶几上时四周留有操作空间，棋子最高处不超过成年人手掌握持高度，收纳时可直接平放在棋盘格面，无需额外定位槽；若配套棋盒，棋盒内腔深度需高于最高棋子，长宽需覆盖棋盘外廓并预留手指取放间隙。

　　建模过程中需重点控制两类配合关系：一是棋子与棋盘格的位置配合，棋子中心与方格中心重合后，底座边缘不得越过分格线；二是同类型棋子的一致性，尤其是马这类非回转体棋子，左右两组的镜像关系、重心位置必须对称，避免出现一侧偏重。棋子柱身与底座的过渡圆角不能过大，否则会压缩底座有效接触面积；也不能过小，否则脱模或加工时容易产生应力集中。棋盘格的色差分区通过独立实体面实现，后续做渲染或加工时可分别赋予材质，不需要重新拆分模型。边框底部可增设浅脚垫安装位，脚垫高度控制在1毫米以内，既起到防滑作用，也不会让棋盘整体显得笨重。

　　对于结构设计从业者而言，这套模型的价值不在于复杂机构，而在于基础几何特征的工程化处理：回转体的拔模斜度、薄壁边框的加强方式、不同零件之间的比例协调，都直接影响最终成品的使用体验。比如棋子顶部的尖锐特征全部做了小圆角处理，日常使用中不易磕碰损坏，也不会划伤手部；棋盘表面的格槽深度控制在0.3至0.5毫米，过深容易积灰，过浅则起不到定位作用。所有零件均为独立实体，可单独导出进行3D打印、机加工或注塑模流分析，装配体中保留了正确的堆叠顺序，棋子可在棋盘表面自由移动，没有多余的装配约束限制。
