Fender Strat电吉他护板挡泥板结构

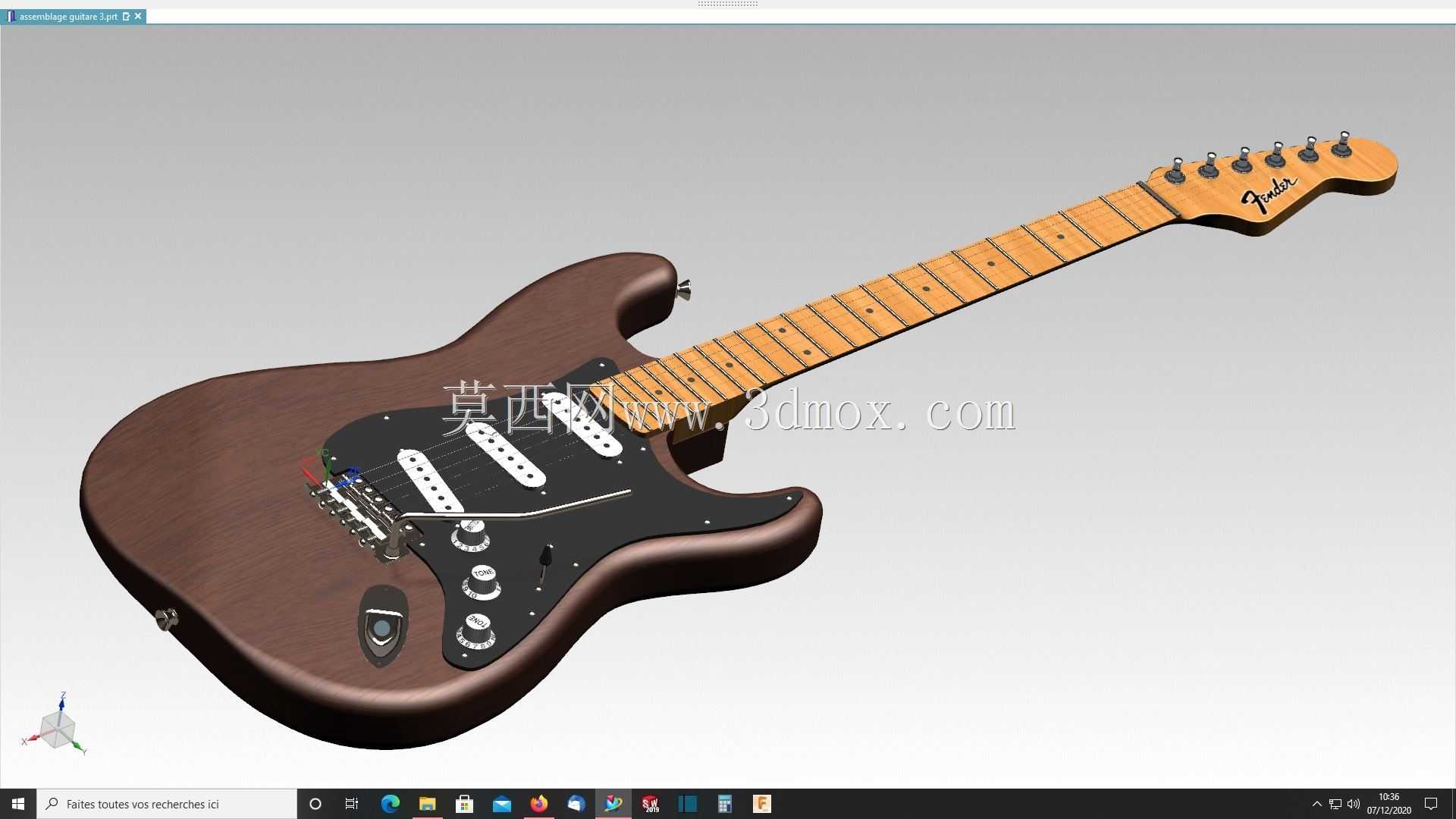

　　该结构对应Fender Strat型电吉他正面的护板组件，在实际使用中同时承担屏蔽、安装承载、操作区防护和外观分区的作用。护板覆盖琴身正面拾音器、电位器、挡位开关与弦桥前端区域，可减少手部汗液、拨片碎屑和灰尘进入琴体腔体，也为电路元件提供独立的安装基面。

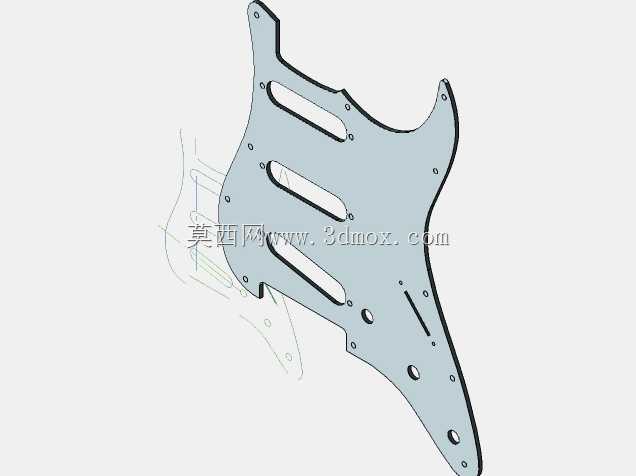

　　从结构设计看，护板轮廓需要与琴身正面凹槽贴合，边缘过渡不能干涉高把位演奏时的手部动作。模型中护板采用经典的不对称曲面外形，前段靠近琴颈位置较宽，向后逐渐收窄，既覆盖三个单线圈拾音器的安装孔位，也预留了音量旋钮、两个音色旋钮、五挡开关以及摇把区域的操作空间。拾音器开孔位置直接决定琴弦与磁柱的对应关系，孔位偏差会影响拾音平衡，因此在建模时需要以琴弦中心线为基准，逐一定义每个拾音器槽的边界和安装柱位置。

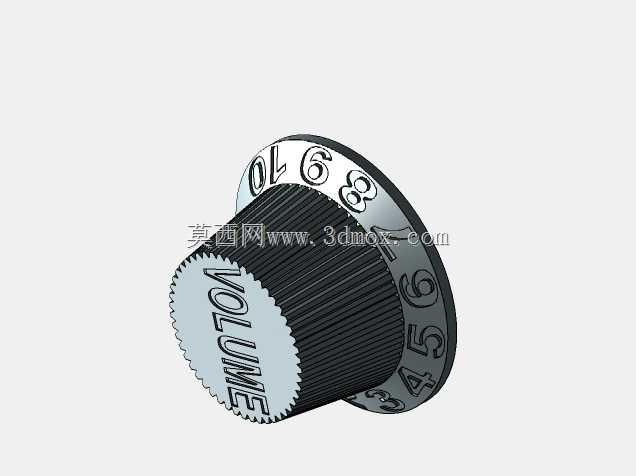

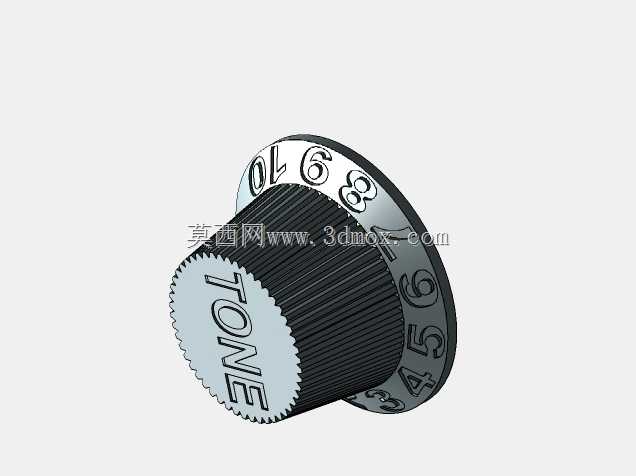

　　电位器与开关开孔位于护板下方靠演奏者一侧，孔径和间距要满足实际元件装配。旋钮之间的距离不能过近，否则演出中快速调节音量或音色时容易误触；挡位开关开孔则需要保证拨杆在各挡位切换时不与护板边缘摩擦。护板表面还布置有多个螺钉孔，用于将护板固定到琴体。螺钉孔沿护板外缘分布，在曲线转角处适当加密，平直段保持均匀间距，这样可以让护板受压后更贴合琴身，避免局部翘曲。

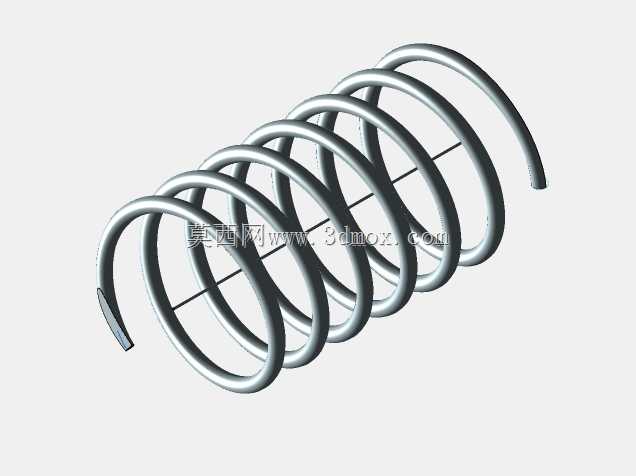

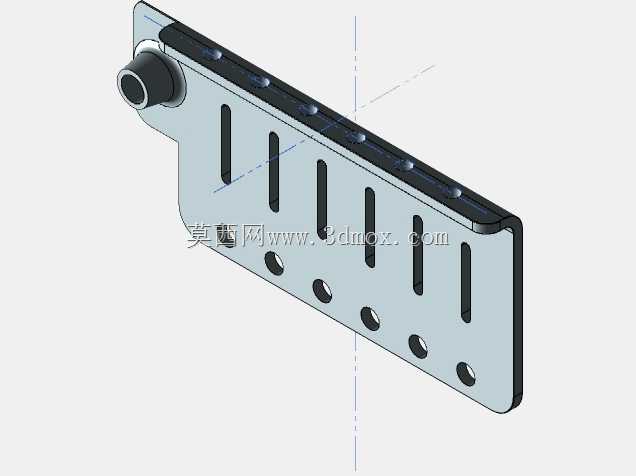

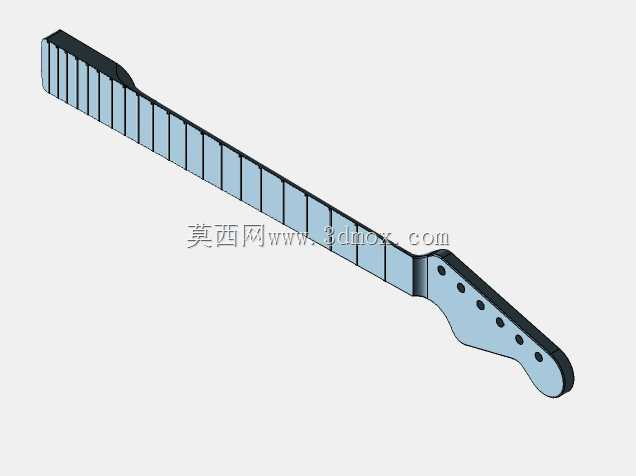

　　琴颈与护板的交接边界是装配重点。护板前端缺口需要包住琴颈踵部附近的琴身区域，并与指板末端保持一致间隙。间隙过大影响外观，过小则在琴颈安装角度调整或温湿度变化时产生挤压。弦桥附近的护板边界同样需要避让摇把运动范围，特别是单摇系统下压或回弹时，摇把、弹簧座和琴桥边缘都不能与护板发生干涉。

　　在三维建模中，这类零件不能只按平面片体处理。真实护板会随琴身正面弧度形成轻微弯曲或台阶，螺钉孔周围需要设置沉孔，使螺钉头安装后低于或齐平于护板表面。拾音器槽、旋钮孔和开关孔应保留清晰的壁厚与安装边，用于后续装配校验。若用于加工，还需根据材料确定边缘倒角、孔位公差和表面处理方式；若用于装配验证，则应把护板、拾音器、旋钮、开关、螺钉和琴身放在同一坐标基准下检查干涉。

　　该模型对乐器结构设计、配件复刻和定制改装都有参考价值。设计人员可以在此基础上调整拾音器配置，例如把单线圈槽改为双线圈槽，或重新布置旋钮与开关位置；也可以根据不同琴身轮廓修改护板外缘，验证新材料、新配色或不同螺钉布局的可行性。对于维修与改装场景，护板模型还能帮助判断电路仓空间是否足够容纳更高输出的拾音器、更大容量的电容或附加电路。

　　从安装边界看，护板不是孤立外观件，它的每一处开孔都与琴体内部电路、拾音器高度调节、弦距设定和演奏操作相关。合理的护板结构应在保证强度的同时减少多余材料，使装配后边缘贴合、元件可维护、操作区清晰，并在琴弦振动、摇把动作和长期手部接触中保持稳定。
