女士手持振动按摩棒曲面结构设计

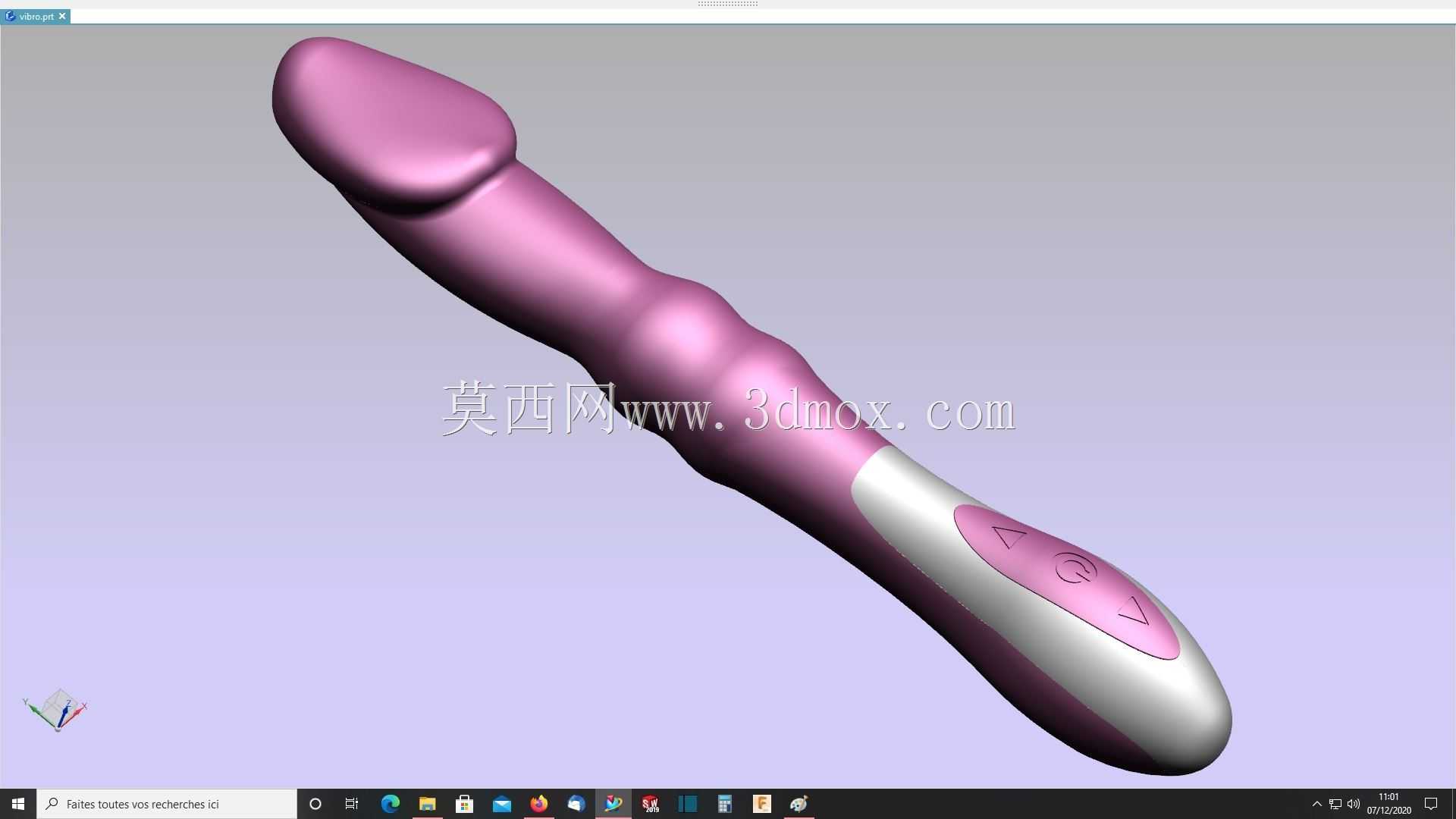

　　该模型呈现的是一款面向女性个人护理场景的手持振动按摩器具，整体采用长柄棒状构型，前端为圆润饱满的弧形按摩头，杆身设置三段凸起轮廓，用于在接触人体软组织时形成差异化的按压触感，尾部为握持与控制区域。从结构设计角度看，这类产品的核心约束并不只是外观曲面，而在于握持稳定性、振动传递效率、表面密封性以及内部器件排布之间的平衡。前端按摩头需要保持较大的过渡圆角，避免局部棱边造成压迫不适；杆身的凸起不能做成突变台阶，否则在脱模、包覆以及实际接触时都会产生应力集中。模型中可见的粉色区域通常对应软质硅胶或TPE外层，负责亲肤接触；银白与粉色拼接的尾部则更偏向硬质壳体，用于容纳电池、偏心振动电机、控制板与按键。控制区设置在柄部上侧，

　　按键区域做下沉式曲面处理，手指自然握持时拇指可直接落位，不需要反复调整手势。按键表面带有方向与功能标识，周边通过连续曲面过渡，既保证指尖触感清晰，也减少缝隙藏污的可能。振动类器具的内部布局通常要考虑偏心电机的安装方向。若电机轴线与产品长轴一致，整机振动会更偏向纵向脉动；若偏心块靠近前端，则按摩头处振幅更明显。该模型前端较粗、尾部逐渐收窄，这种形态有利于将质量集中在工作端，同时让尾部保持适合抓握的截面。壳体设计时需要在内部预留电机仓、电池仓和走线槽，并在软硬胶结合处规划止口、挡墙或包胶封边，以满足日常清洁时对防水和防潮的要求。外形边界方面，产品属于单手操作设备，总长应控制在手掌可稳定握持并能灵活调整角度的范围内；

　　杆身直径需兼顾接触面积与插入或贴合使用时的舒适度，尾部截面则要略便于发力，但不能出现尖锐分模线。三维建模时，前端头部、杆身鼓包和尾部壳体之间应使用连续的G2或G3曲面过渡，否则渲染后会出现高光断裂，实际开模后也容易在表面形成视觉折痕。尾部的双色外观不能只理解为配色分割，其分件线往往同时承担装配、密封和工艺实现的作用。若采用硬胶骨架加软胶外包的方案，模型中需要明确软胶覆盖厚度、骨架支撑筋位置以及按键悬臂的变形空间；若采用整机硅胶包覆，则内部骨架要避免尖角，防止软胶长期弯折后开裂。从应用场景看，这类设备属于私密个人护理产品，设计重点是低噪声、可控振感、易清洁和握持防滑。表面不应出现突兀标识或粗糙纹理，所有材料边界都要顺滑。

　　底部或尾部可根据需要设置充电接口，但接口位置必须远离可能接触液体的前端，并在结构上增加密封圈或无线充电隔层。振动控制方面，按键下方通常布置轻触开关或薄膜开关，PCB需要通过螺丝柱或卡扣固定在硬壳内部，避免振动时产生异响。电池与电机之间要留出走线余量，防止长期振动导致焊点疲劳。若产品支持多档位调节，控制板还需与电机形成稳定的固定关系，避免偏心振动引起元件位移。就建模流程而言，先确定整机中心线与关键截面，再搭建头部、杆身和尾部的主曲面；随后处理凸起轮廓与按键区域的裁切，最后检查壁厚、拔模、分件和装配间隙。软胶件厚度通常需要均匀，过薄会导致包覆不足，过厚则增加成本并影响振动传递。硬壳内部的加强筋不应直接顶到外表面，以免产生缩痕。该模型完整表达了外观曲面、按键位置、双色分区和整体比例，可用于进一步的结构细化、样机验证与人机评估。
