航模用小型单缸活塞动力装置

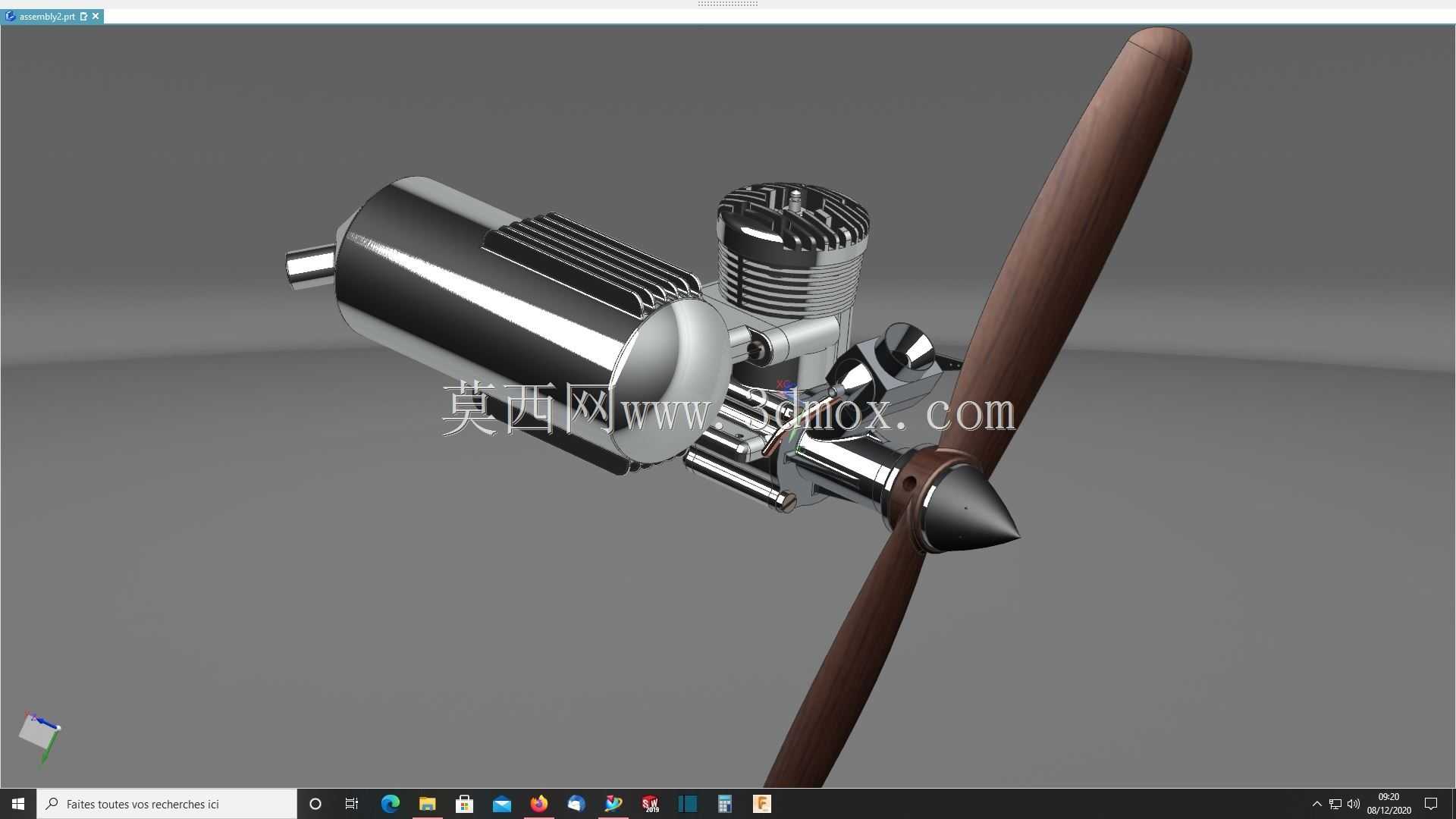

　　这套小型单缸活塞动力装置主要面向固定翼航模、小型教学演示台架以及轻量化动力试验场景，整体结构围绕高功率密度、低自重和易维护三个核心目标展开。从实际装机角度看，这类动力单元常被布置在航模机头防火板前方，曲轴输出端直接驱动螺旋桨，缸体侧方预留的散热鳍片可在飞行迎面气流作用下维持稳定工作温度，外置的消音腔体通过支架固定在缸体侧部，既降低排气噪声，也能平衡整机轴向配重。

　　设计阶段首先要确定的是安装边界。曲轴轴线与螺旋桨旋转中心必须严格重合，桨夹端面到防火板的距离需要给桨根、整流罩和启动接头留出足够间隙，避免螺旋桨在高速旋转时与机身结构发生干涉。缸体顶部的散热鳍片向圆周方向延伸，外围要保留通畅的气流通道，不能被机头罩完全封闭；侧置的消音器排气口需朝向斜下方，防止高温废气直接吹向木质或复合材料机身蒙皮。机身防火板上的安装孔位要对应发动机曲轴箱的固定耳，孔位公差需控制在合理范围，保证装配后曲轴无附加弯折应力。

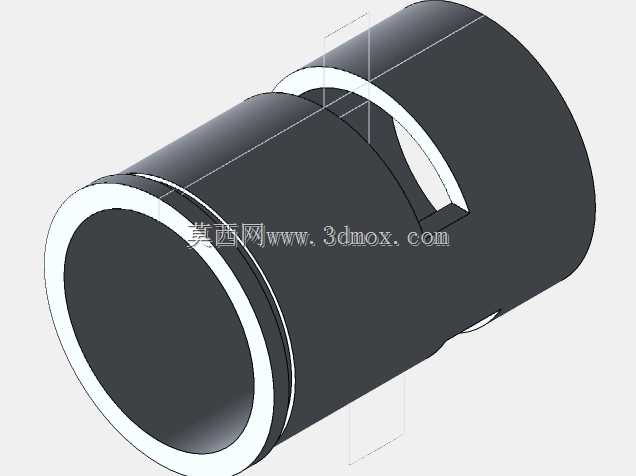

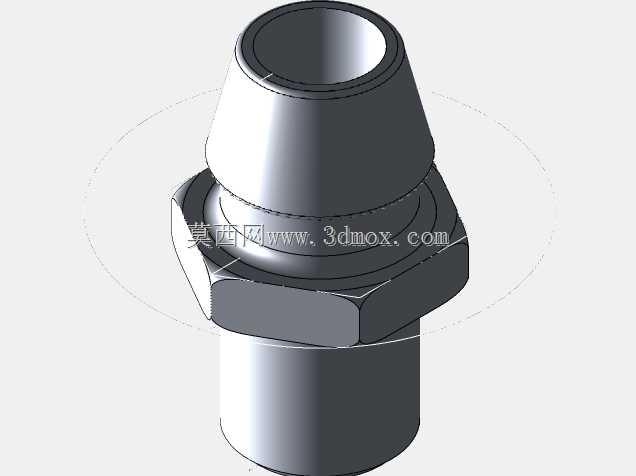

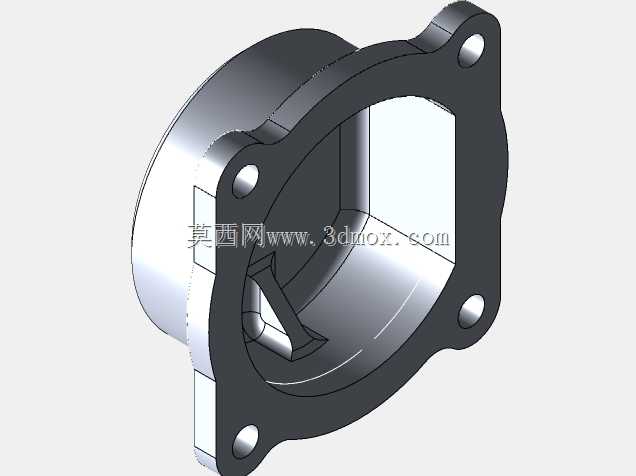

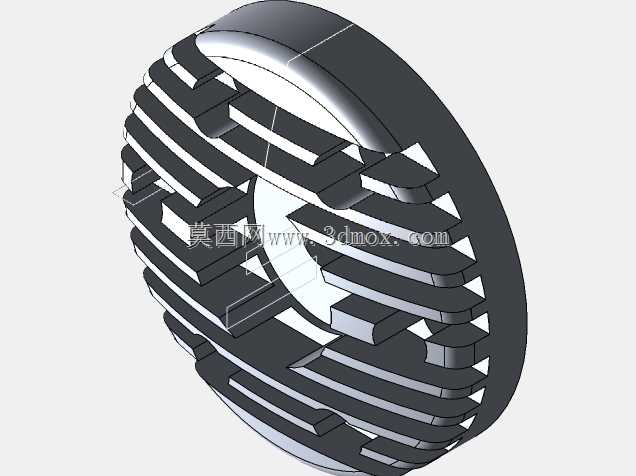

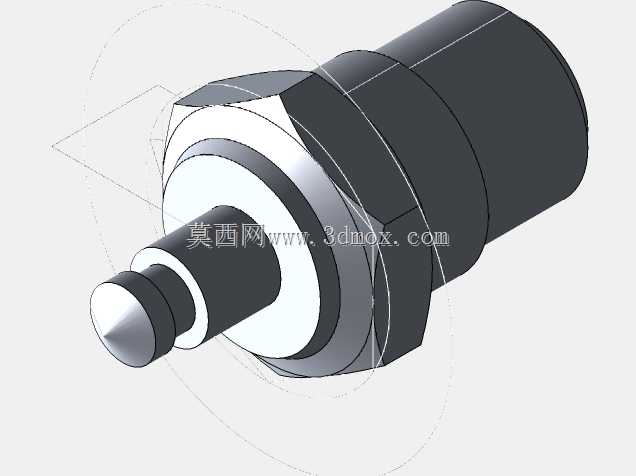

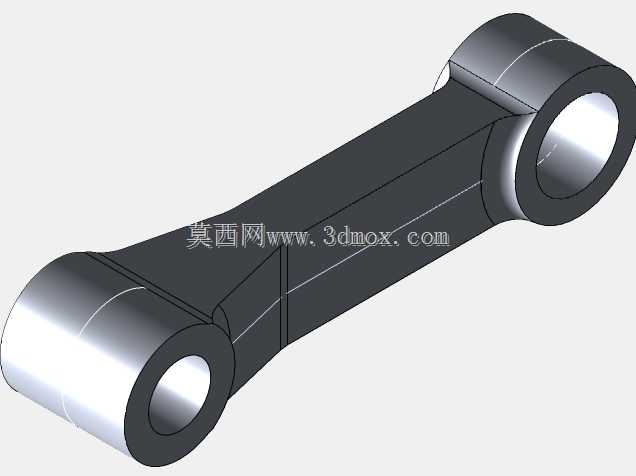

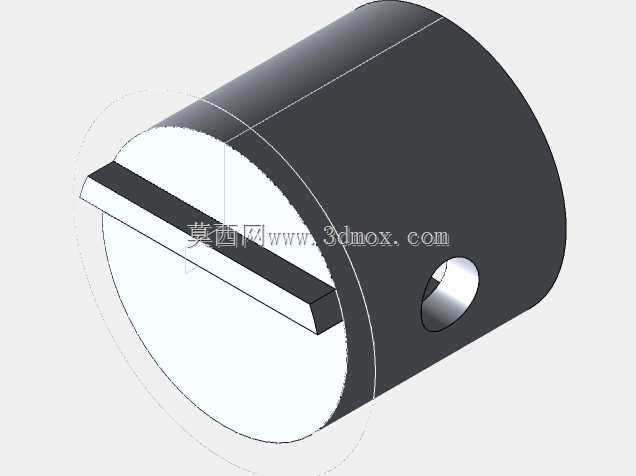

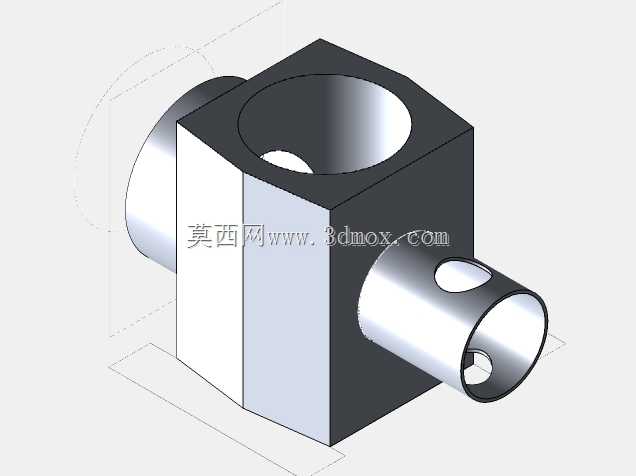

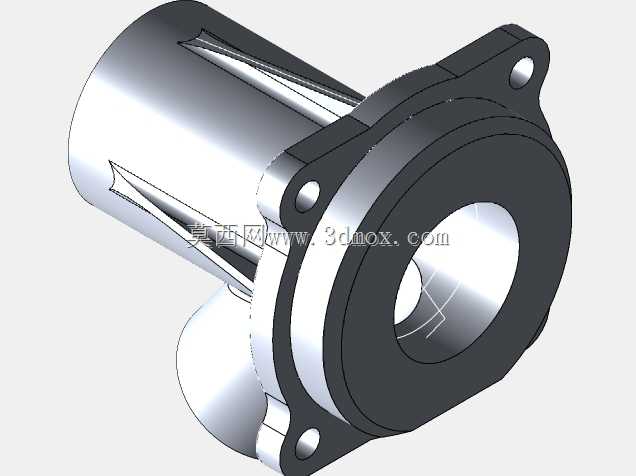

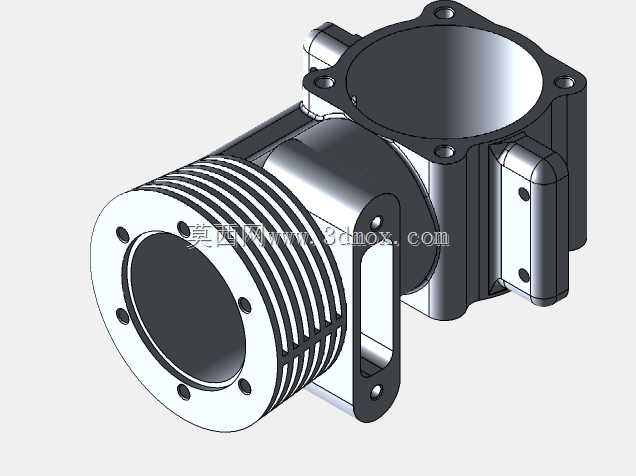

　　功能结构上，该装置采用典型的单缸风冷布局。曲轴箱集成了主轴承座和油气通道，缸体外部的密集鳍片扩大了与空气的换热面积，活塞在缸内往复运动时通过连杆把动力传递给曲轴，曲轴前端的锥面与桨夹配合，把旋转运动输出给螺旋桨。顶部的气缸盖集成了压缩室和散热结构，侧部的化油器接口负责控制油气混合比例，外置消音腔通过管路与排气口连接，在不显著增加背压的前提下削弱排气脉冲噪声。所有外露金属面都做了光滑过渡，既减少飞行阻力，也能避免应力集中。

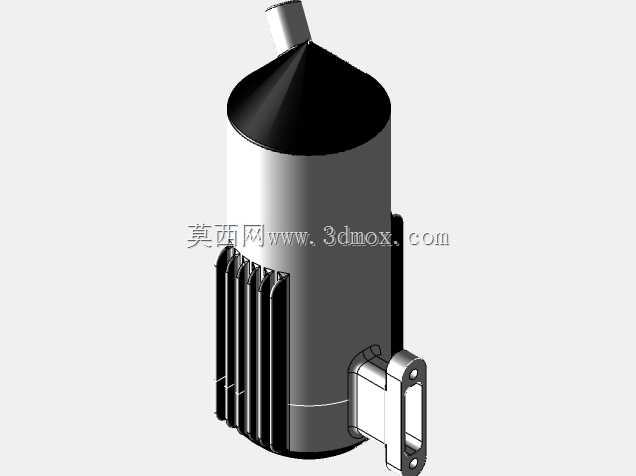

　　从建模逻辑看，整套模型优先保证装配关系准确。曲轴与轴承、连杆与活塞销、缸体与曲轴箱之间的配合面都按实际装配约束搭建，螺旋桨的桨叶翼型、桨根与桨夹的贴合面也做了还原，方便后续在工程图中直接提取安装尺寸。散热鳍片采用阵列方式生成，鳍片间距和厚度保持均匀，既符合真实零件的压铸或机加工工艺，也便于在仿真环节划分网格。消音器外壳与内部隔板的壁厚单独设定，能够直观展示排气扩容降噪的结构思路。

　　实际选型时，结构工程师会重点关注三类尺寸：一是曲轴箱安装耳的孔距与厚度，它决定了防火板的加强方式；二是螺旋桨轴线到缸体最顶端、消音器最外侧的径向尺寸，用于核算机头罩的最小包容空间；三是化油器接口的朝向和外径，关系到油门舵机拉杆、燃油管路的走向布置。模型中各部件的相对位置完整保留了这些边界信息，可直接用于航模机舱布局校核、教学样机的干涉检查，也能作为小型内燃机结构课程的演示载体，帮助理解曲柄连杆机构、风冷散热和排气消音的协同关系。

　　在台架试验场景中，这套结构还可用于测试不同螺旋桨负载下的振动特性。曲轴箱上的固定耳可作为振动传感器的安装基准，缸体散热鳍片的温度分布可通过热成像采集，消音器接口处则能布置压力传感器采集排气脉冲。模型对这些关键安装面的还原，使得数字样机与物理试验台之间的尺寸传递更加直接，减少从概念结构到详细设计阶段的重复建模工作。
