100吨双梁桥式起重机三维设计模型

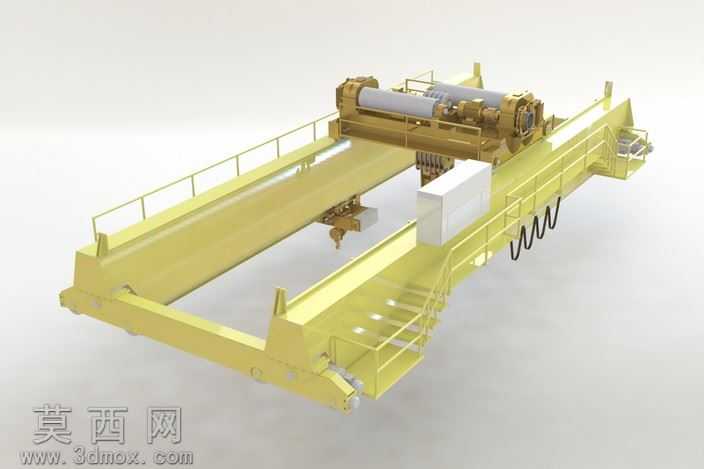

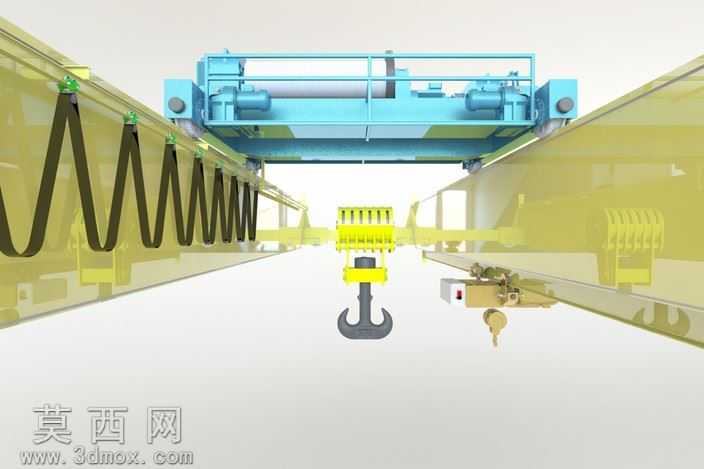

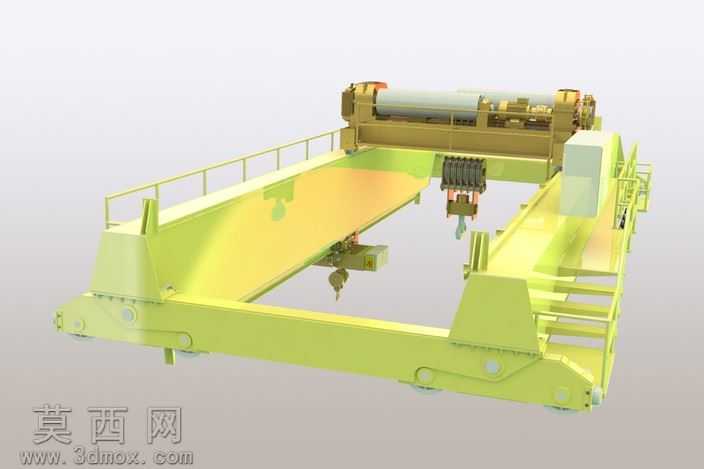

本模型为100吨级双梁桥式起重机的完整三维设计成果，建模过程严格遵循重型起重设备的设计规范与实际生产参数，完整还原了双梁起重机的全部核心结构与功能部件。建模阶段采用自底向上的装配设计思路，首先完成端梁行走机构、主梁承载结构、起重小车、起升卷扬机构、吊钩滑轮组、安全护栏、电气控制柜等独立零部件的精细化建模，每个零件的尺寸比例、连接关系均参考真实同吨位起重机的设计标准设定，确保结构逻辑完全符合工程实际。材质渲染阶段针对不同部件的实际材质做了区分处理：主梁主体采用重型机械常用的亮黄色工程防锈漆质感，还原工业设备的标准涂装效果；行走轮、卷筒、吊钩等受力部件做了金属钢材的质感处理，体现金属部件的厚重感与强度属性；护栏、操作走台部分做了防滑纹理与金属栏杆的细节表现，电气控制柜则采用哑光工业灰的漆面质感，不同材质的区分让模型整体层次清晰，辨识度高。结构设计上，双主梁采用箱型梁的承载结构设计，两根平行主梁作为主要承载构件，两端通过端梁连接形成整体桥架，端梁处配置行走轮组可实现整机沿车间轨道的纵向移动；主梁上方铺设小车运行轨道，起重小车可沿主梁做横向移动，小车上集成了主起升卷扬机构与副起升机构，主钩承担100吨额定载荷的起吊作业，副钩可承担小吨位辅助吊装作业，吊钩组配置了多组滑轮实现钢丝绳的倍率放大，满足大吨位起升的力传递需求。模型还完整还原了走台护栏、限位装置、线缆排布等细节结构，所有运动部件的装配约束均按照实际运动关系设定，可直观演示起重机的纵向行走、小车横向移动、吊钩起升下降的全维度作业动作，能够清晰展示双梁起重机的作业原理与结构组成，可用于起重机械的结构教学、产品方案展示、工程设计参考等场景，为相关从业人员理解重型起重设备的构造提供直观的三维参考。
