弯折式传感检测操作杆结构设计

　　这款带传感功能的弯折操作杆件，最初的设计需求来自狭小装配工位的人工触发检测场景——常规直柄操作件无法绕过设备侧方的管线护罩，操作人员需要探身才能触碰到检测点位，既不符合工位人机工程要求，长期操作还容易引发腕部劳损。设计阶段没有直接沿用直杆加转接座的常规方案，而是先对工位操作空间做了三次点云扫描，确认杆件可通行的弯折通道最小净宽仅28mm，操作端的活动行程不能超过15mm，否则会干涉旁侧的气动接头走线。杆身主体采用一体化弯折构型，两段直杆段的夹角经过七次样机验证最终锁定在127度，这个角度既可以让操作人员在工位自然垂臂状态下握持施力，又能让杆身末端的传感触发端精准对准检测基座的触发位，不会因为长期施力出现对位偏移。

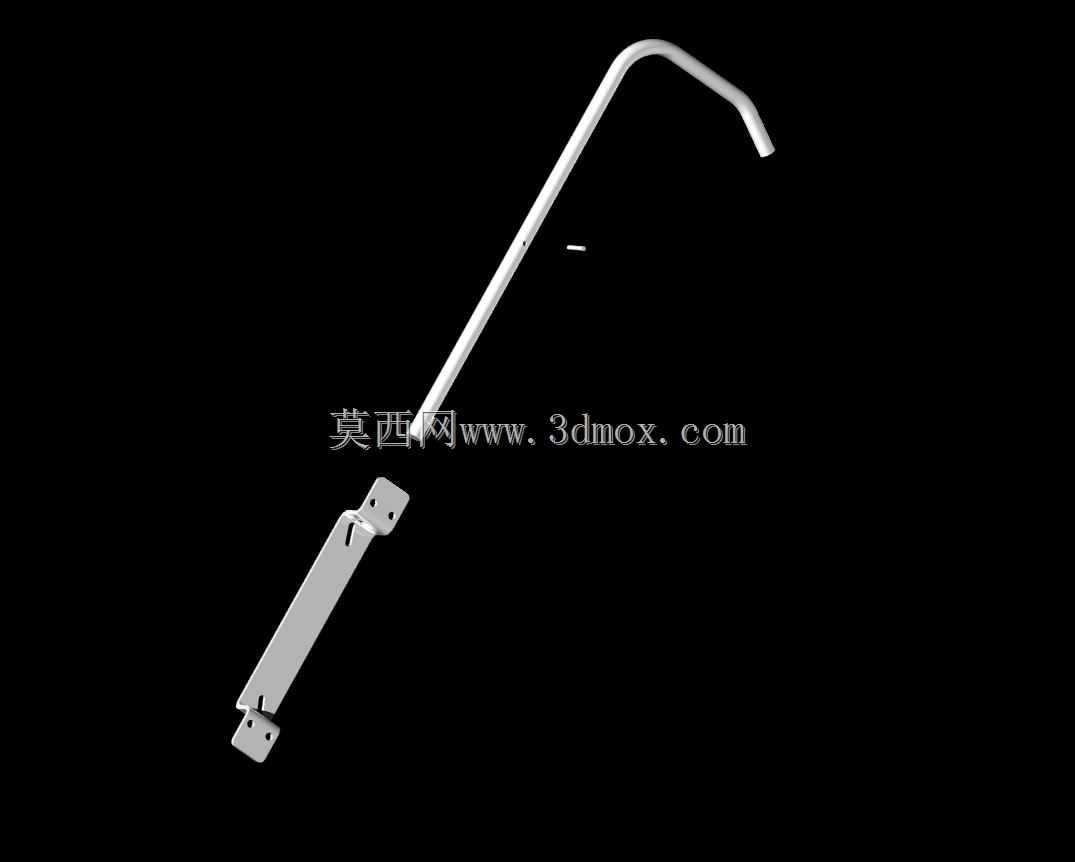

　　杆身表面做了网格化的力学分区设计，在弯折应力集中的区域增加了局部壁厚，握持段则做了微幅的直径收窄，既保证整体刚性满足十万次按压循环的强度要求，又不会让杆件整体过重增加操作负担。从安装边界来看，该构件的固定端设置在杆身尾侧的方块型连接座上，连接座预留了两个对称的装配孔位，可以直接适配工位现有M4规格的安装螺柱，不需要额外改造安装基板。连接座与杆身的衔接处做了圆弧过渡，避免应力集中导致的长期使用断裂风险。触发端的传感组件采用内嵌式安装，没有突出杆身轮廓，在杆件穿行过设备护罩缺口时不会发生剐蹭，触发端的行程限位直接集成在杆身弯折处的支撑结构上，不需要额外加装外部限位块，减少了整体装配的零件数量。实际应用中，

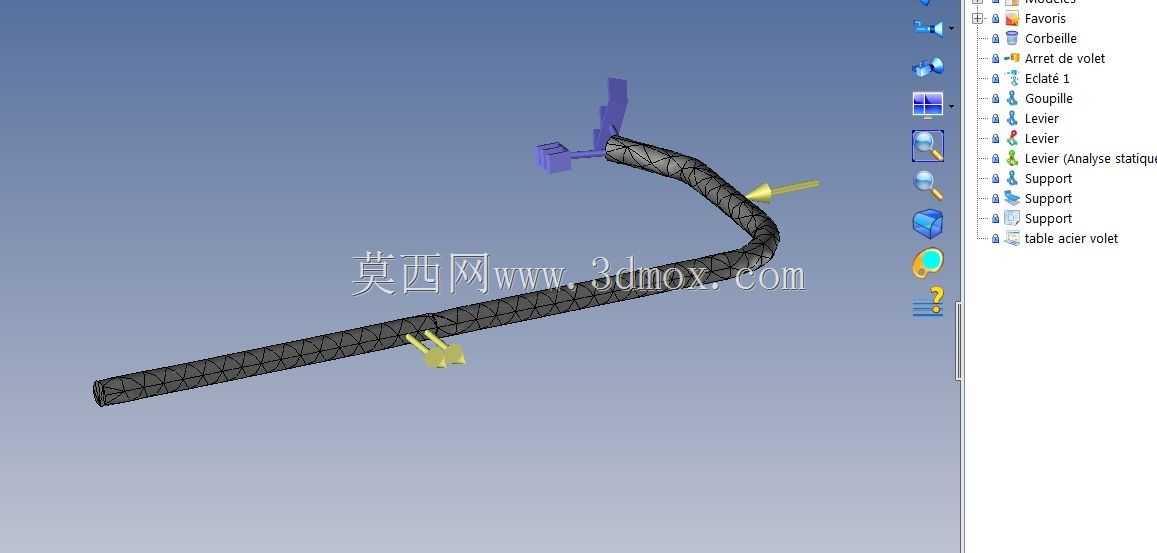

　　这类杆件常被用在自动化装配线的人工复检工位、小型实验台的触发检测机构、以及特种设备舱内的操作触发单元上，操作人员扳动或按压握持段时，杆身会将受力精准传递到末端的传感元件，完成位置确认、工序触发、状态反馈等动作。设计过程中还特意校核了杆件的侧向受力工况，当操作人员出现偏角施力的误操作时，杆身的弯折构型可以将侧向力分解到固定端的连接座上，不会直接作用在内部传感元件上，大幅降低了传感组件因为受侧向冲击失效的概率。和常见的直柄传感操作杆相比，这款弯折构型不需要额外加装转接支架，整体占用的安装空间更小，在布局紧凑的非标设备里适配性更强。建模阶段对杆身的运动包络做了全行程仿真，确认杆件在整个按压行程里，所有外轮廓都不会和周边的管线、护罩、

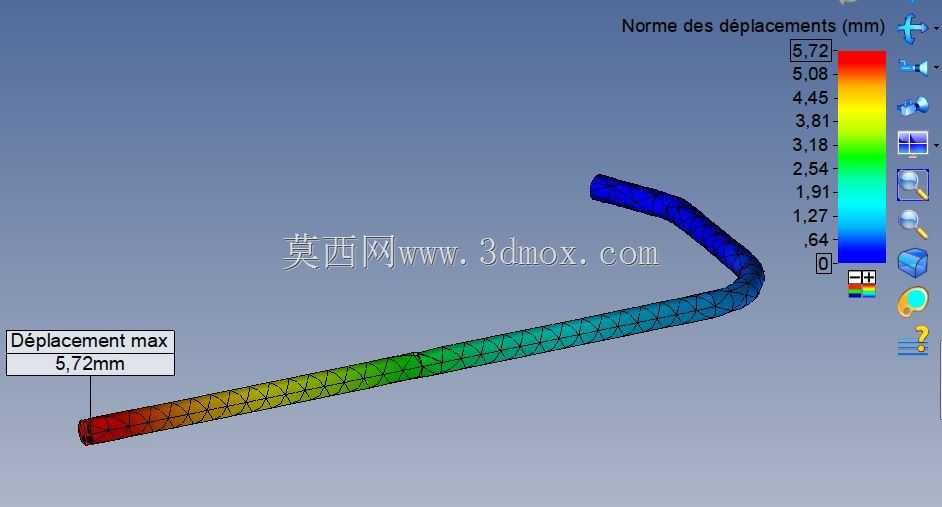

　　相邻工装发生干涉，甚至在操作人员误操作施加超出行程20%的压力时，杆身的形变也处于材料弹性形变区间，不会出现永久变形。杆身末端的支撑结构同时承担了传感元件的定位功能，传感元件装入后不需要额外涂胶固定，依靠支撑结构的卡槽就可以完成精准定位，后期维护更换元件时只需要拆开端盖就可以操作，不需要将整个杆件从设备上拆下。握持段的受力点经过重心匹配，操作人员施力时的力臂长度刚好落在最省力的区间，单次操作的按压力控制在8N到12N之间，既不会因为压力过轻易出现误触发，也不会因为压力过大增加长期操作的疲劳感。
