工业车间折叠式铝合金登高梯结构设计

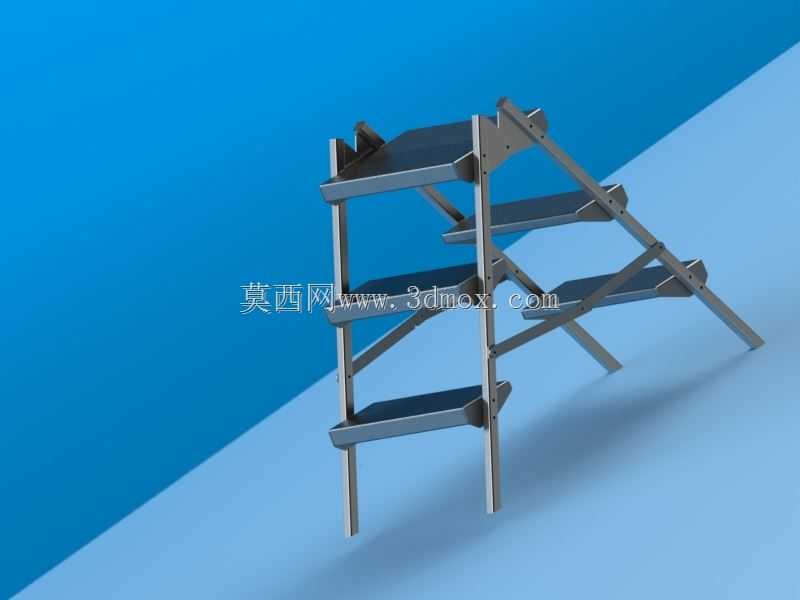

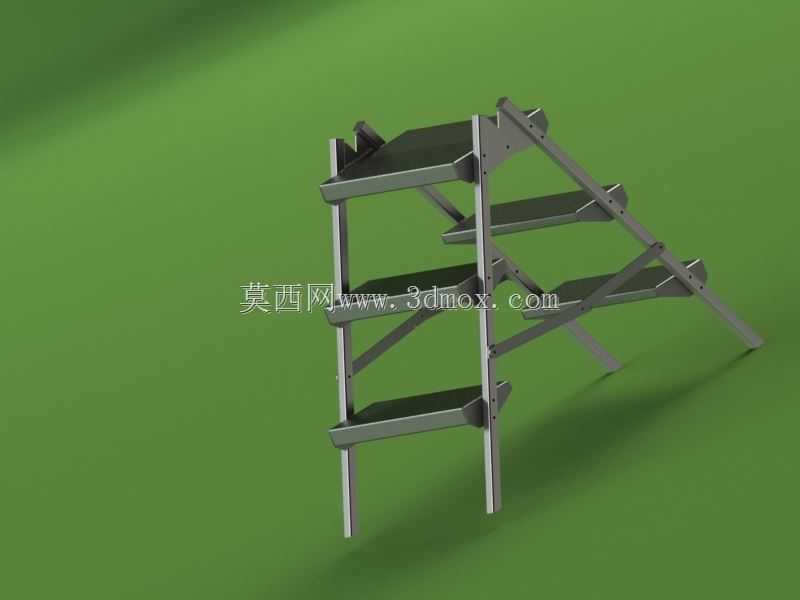

　　这款折叠式铝合金登高梯的三维结构，主要面向车间设备维护、仓储高位取放、实验室仪器操作以及临时检修作业场景。在实际生产现场，操作人员经常需要在配电柜、机床控制柜、中层货架以及实验设备之间完成短距离登高作业，传统固定式梯具占用通道空间大，转运时需要多人配合，而该梯具通过四连杆折叠机构，可在数秒内完成展开与收拢，收拢后厚度控制在较小范围，能够直接塞入设备间隙、工作台下方或者工具柜侧部，不会占用主通道通行宽度。

　　从结构受力角度看，梯架主体采用铝合金挤压型材，两侧主梁通过铰接点形成对称支撑，展开后前后支腿向外张开，形成稳定的梯形支撑面。最上层踏板作为站立主承载面，设计时需要考虑操作人员单脚偏载、工具临时放置以及身体前倾操作时的附加弯矩，因此踏板表面采用防滑花纹结构，边缘设置折边以提升截面抗弯模量。下层三级踏板按照人体步距逐级抬升，每级高度差控制在符合登高作业习惯的范围，避免跨步过大造成疲劳。

　　设计过程中，铰接轴位置是整个梯具的关键。转轴既要保证折叠转动顺畅，又要在展开状态下承受剪切力，因此轴套与主梁之间采用间隙配合并预留耐磨衬套安装位。支腿底部没有采用复杂的滚轮结构，而是保留平直接地端，目的是在水泥地面、环氧地坪以及瓷砖地面上获得更大的接触面积，减少局部压强，防止梯具在操作人员侧身取物时发生滑移。现场使用时，如果遇到油污地面，还可以在接地端加装橡胶防滑垫，模型中对应的安装平面已经预留，不需要额外修改主梁结构。

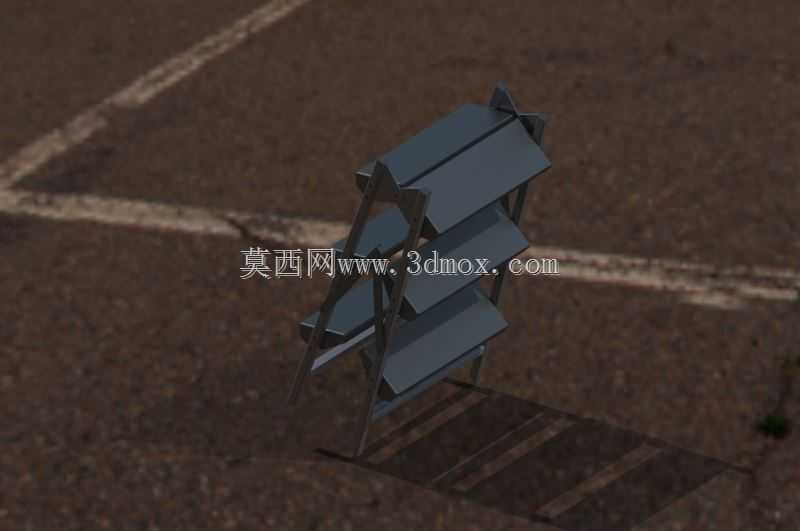

　　外形尺寸方面，展开状态的总高度满足普通成年人站立后手部能够触及设备中层操作面板的需求，底部跨距按照高度的一定比例放大，保证重心投影始终落在支撑面内部。折叠状态下，整体轮廓呈扁平长条状，宽度与单根主梁加踏板厚度相当，转运时可以单手提携侧边，也可以平放在工具车层板上。安装边界上，该梯具不需要地脚螺栓固定，属于移动式作业辅助装置，展开时只需要保证地面平整、四周无突出管线即可；在狭窄设备通道内使用时，可以根据通道宽度调整支腿张开角度，但必须保证两侧锁止结构完全到位。

　　功能特性上，这款梯具没有设置多余的护栏和扶手，目的是控制整体重量，使其适合频繁移动的作业节奏。在三维建模时，踏板与主梁之间的连接位置采用焊接或紧固件连接两种方案预留：焊接方案整体刚性更好，适合固定厂区内循环使用；紧固件连接方案则便于更换磨损踏板，适合多班组共用场景。模型中各踏板的间距、主梁倾斜角度以及铰接点位置均按照实际受力路径布置，没有为了外观牺牲结构合理性。

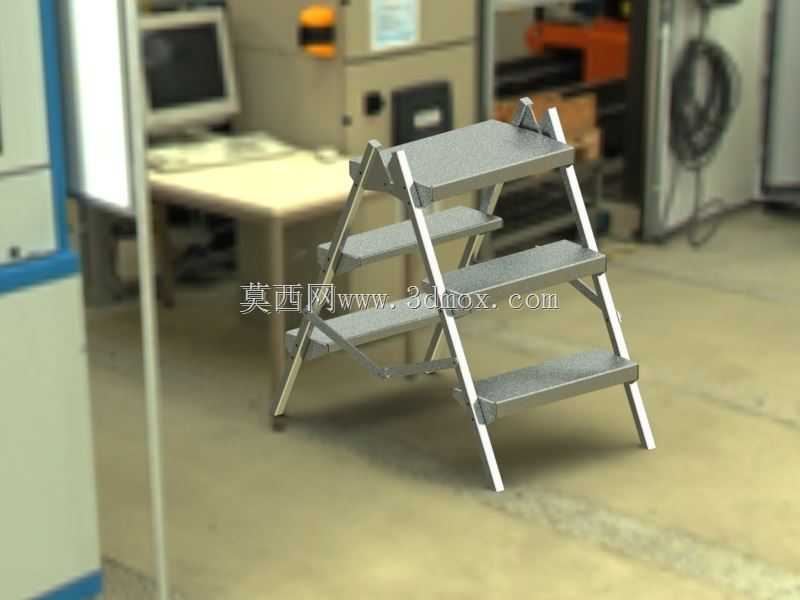

　　在仓储场景中，该梯具可配合中层货架使用，操作人员站在顶层踏板即可存取货位上的周转箱，不需要动用大型登高车；在设备维护场景中，可将其移动到机床控制柜旁，站在合适层级完成接线、模块更换和仪表校准；在实验室环境中，铝合金材质表面不易掉漆，不会对洁净地面造成污染，收拢后还可以靠墙角放置。结构设计时充分考虑了不同场景下的通过性，支腿外张角度避开了常见设备底座的凸缘，使梯具能够尽可能靠近作业点，减少操作人员身体探出距离。

　　从建模细节来看，各踏板下方均设置加强筋，筋板方向沿主梁受力方向布置，能够在不明显增加重量的前提下提升踏板抗变形能力。铰接点处的连接板采用双层夹持结构，将主梁端部夹在中间，使转动过程中的侧向力由两侧板共同承担，避免单侧板长期受力后张开。整体结构没有复杂的曲面加工件，绝大部分构件为标准型材和板金件，制造成本可控，维护时只需要定期检查铰接轴磨损和接地端防滑情况即可。
