3V有源直插式讯响发声器件结构

项目分类:传感器 发布时间:2022-03-28 ID:588155
  • 3V有源直插式讯响发声器件结构

  在各类工业控制板卡、消费类电子主板、小型智能终端的布局设计里,这类低压直插发声器件几乎是标配的人机交互反馈元件,它不需要额外搭建复杂的振荡驱动电路,只要给对应引脚供给额定直流电压,内部的振荡线路就会直接驱动压电陶瓷片或者电磁振膜发出固定频率的提示音,相比无源蜂鸣件,它的电路集成度更高,对主控IO口的驱动能力要求更低,哪怕是引脚输出电流极小的低功耗MCU,也能直接通过三极管小信号回路完成触发。从实际选型适配的角度看,这类器件最常见的使用场景覆盖了家电控制面板的按键反馈、火灾报警探头的故障提示、工业PLC扩展模块的异常告警、共享设备的操作语音前置提示,还有不少儿童电动玩具的音效输出端也会选用同规格的元件,它的发声指向性不强,

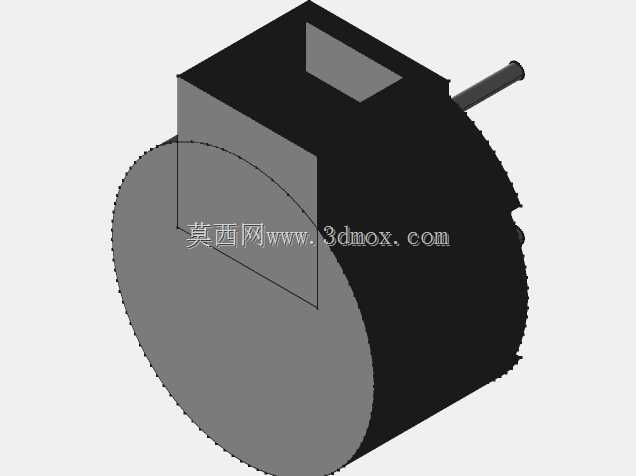

  安装在壳体内部时,只要在外壳对应位置预留出声孔,就能把提示音传递到设备外部,不需要额外加装导音结构。这个三维结构完整还原了器件的两部分主体:下半段是标准的圆柱型共振腔体,腔体侧壁做了均匀的齿状滚花纹理,这部分纹理并非装饰结构,它的核心作用是在插件过波峰焊之前,给板卡的定位治具提供夹持摩擦力,避免器件在治具传送过程中出现偏转,同时当器件插装到PCB对应通孔后,滚花结构可以和通孔内壁形成轻微的过盈卡合,抵消焊接过程中热胀冷缩带来的器件移位,防止引脚出现虚焊、偏位。上半段的方形塑封外壳内部封装了全部的振荡驱动线路,外壳顶面预留的矩形凹槽是出厂时激光雕刻参数标识的定位区域,不同批次的额定电压、发声频率、引脚极性都会在这个区域做标记,

  避免产线插件时出现极性反接的问题。从安装边界尺寸来看,圆柱腔体的直径是决定PCB开孔尺寸的核心参数,设计封装库的时候,通孔直径要比圆柱外径大0.2到0.3毫米,既可以顺利插装,又不会因为间隙过大导致器件焊接后倾斜;两个引出引脚的中心距严格按照通用插件规范设定,引脚长度预留了板后焊接的余量,做板卡布局的时候,器件下方要避免布置过高的表贴元件,防止圆柱腔体和下方元件产生干涉,同时器件顶面和设备外壳内壁之间要预留至少1毫米的间隙,避免外壳压合时挤压塑封外壳导致内部振膜移位,出现发声沙哑、音量下降的问题。做结构建模的时候,特意把腔体和塑封外壳的分模线做了还原,这个分模线位置是量产模具的分型面所在,设计配套的安装固定座时,

  要避开分模线的凸起位置,防止装配时出现贴合间隙。不少新手工程师在选型时容易忽略发声面的朝向,这类器件的共振出声孔大多分布在圆柱腔体的底面,也就是贴紧PCB的一侧,所以PCB上对应器件投影区域要预留至少3个直径2毫米的出声孔,否则腔体的共振空间被完全封闭,发声音量会出现大幅衰减,甚至出现完全无声的故障。在低功耗电池供电的设备里,这类3V规格的器件工作电流通常控制在几十毫安以内,不需要单独增加限流电阻,只要在供电回路里增加一个100微法左右的滤波电容,就能避免器件启动时的电压拉低影响主控芯片的正常运行。从结构可靠性角度看,塑封外壳和圆柱腔体的结合处采用了卡扣加密封胶的工艺,建模时还原的结合面台阶可以直观呈现卡扣的扣合量,日常做设备跌落仿真时,这个结合位置是应力集中的核心区域,要确保外壳壁厚均匀,避免跌落时出现壳体开裂、内部线路脱落的问题。针对需要做防水处理的户外设备,还可以在这个基础结构的出声位置增加防水透气膜,建模时预留的膜片安装槽位可以直接适配标准尺寸的透气膜,不需要额外修改主体结构。
