VELUX窗用集成导线侧导引导轨结构

　　这套导向构件主要服务于顶窗、斜屋面采光窗及商业橱窗的电动启闭与传感布线场景，核心作用是在窗体沿框边滑移时，为内置的传感线、驱动控制线提供连续的侧向约束与走线通道，避免线缆在窗体反复启闭过程中出现弯折卡滞、外皮磨损或与运动构件干涉的问题。在实际项目里，这类结构常出现在需要隐蔽走线的采光顶、高位排烟窗以及带自动感应启闭功能的智能窗系统中，窗体沿竖向或斜向轨道运行时，导线需要随动收展，普通明装走线不仅影响外观，长期往复运动后也容易在转角处出现断线、接触不良，这套侧导集成结构正是针对这类痛点做的结构整合。从功能特性上看，该导向件把导线容纳槽与窗体侧向导向面做在同一构件上，侧向导向面直接贴合窗体侧边的滑动接触面，约束窗体运行时的横向窜动，

　　保证窗体在风压作用下仍能保持稳定的运行轨迹；导线槽沿构件长度方向连续布置，槽内预留的空间可容纳多芯信号线缆，槽边的限位结构能防止线缆在随动过程中从槽内脱出，同时槽壁的圆角处理避免了线缆反复弯曲时出现应力集中。设计思路上没有把导向和走线拆成两个独立部件，而是将两种功能合并到同一挤出或折弯成型的构件中，既减少了窗扇侧边的零件数量，也省去了额外安装走线槽的工序，整体装配后窗体侧边外观更简洁，没有外露的线缆和零散的固定件。构件与窗框导轨的配合面做了适配现有导轨截面的型面设计，不需要对原有窗体导轨做大规模改造，就能直接加装在既有导轨的侧向位置，改造类项目中可以直接替换原有侧向导条，新窗生产时也能作为标准模块直接集成到窗框总成里。

　　从安装边界来看，构件沿窗体运行方向通长布置，长度需要匹配对应窗型的开启行程，保证导线在窗体全行程范围内都能被槽体约束，不会在两端出现无约束的自由段；构件截面宽度控制在窗框侧边的预留安装空间内，不会突出到窗体密封面区域，避免影响窗扇关闭时的胶条压缩量；厚度方向则与侧向导滑面齐平，不会额外增加窗扇与窗框之间的配合间隙。构件两端做了过渡倒角，一方面避免装配时划伤施工人员或线缆外皮，另一方面在导线进出导向槽的位置形成平缓的弯曲导向，降低线缆出入口处的弯折角度。在结构细节上，导向面与窗扇接触的区域采用低摩擦的配合面设计，减少窗扇长期往复运行时的磨损，也降低启闭过程中的运行阻力；导线槽内部预留的线缆弯曲半径满足多芯软线的最小弯曲要求，

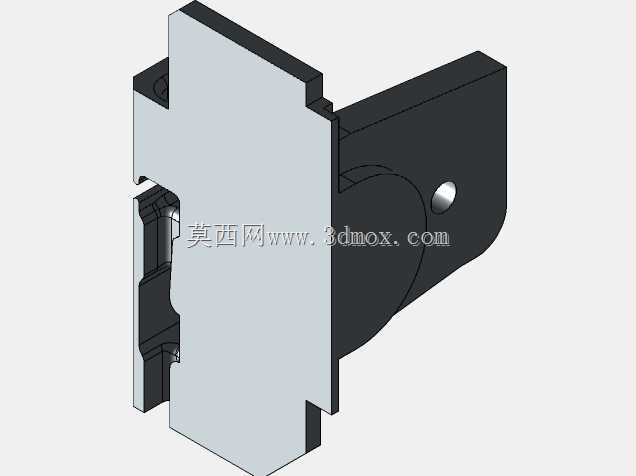

　　即使窗扇运行到极限位置，线缆在槽内的弯曲段也不会出现死折。对于带风雨感应、自动启闭功能的智能窗系统，这类集成导向结构还能统一规范传感线的走线路径，避免不同项目中线缆布置方式不一致带来的可靠性差异，后期维护时也能直接沿导向槽梳理线缆，不需要拆解整个窗框的密封结构。在斜屋面窗的应用场景中，构件还需要承受窗扇自重带来的侧向分力，因此其截面的抗弯刚度经过匹配，长期受压后不会出现明显变形，保证导向面始终与窗扇侧边保持均匀贴合，不会出现局部间隙过大导致窗扇晃动的问题。与传统分体式导向加油线槽的方案相比，这种一体化结构的连接点更少，在长期温度变化、紫外线照射的屋面环境下，不同材料之间的热胀冷缩差异带来的装配应力也更小，整体长期使用的稳定性更优。建模过程中需要重点保证导向面的直线度、导线槽的截面尺寸一致性，以及两端安装孔位与窗框原有孔位的同轴度，这些尺寸直接影响现场安装的适配性和后期运行的顺畅度；同时槽口边缘的圆角、导向面的表面粗糙度这类细节也不能忽略，它们直接关系到线缆的使用寿命和窗扇启闭的手感。
