蘑菇造型金属传感指示灯结构设计

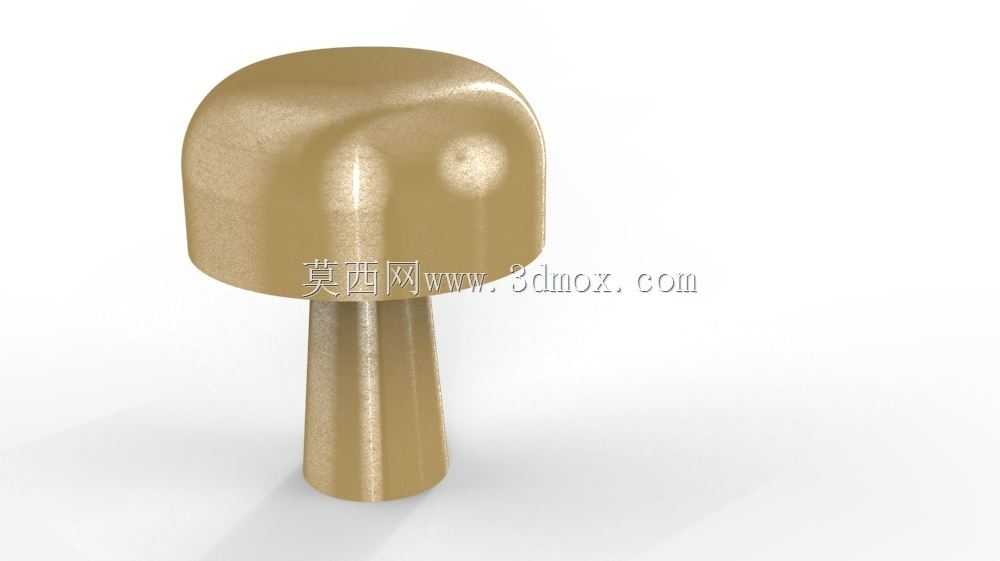

　　在设备操作面板、小型控制柜以及桌面型测试治具上，状态提示往往需要兼顾可视性与安装紧凑性。这个蘑菇造型的金属传感指示灯，正是针对近距离人机交互场景而构建的结构方案。它没有采用常见的细长柱状灯体，而是把发光或感应头部放大成圆润的蘑菇形，使操作者从斜上方、侧前方都能快速识别设备状态，减少因视角遮挡造成的误判。

　　从结构上看，产品可分为头部与杆部两个主要区域。头部外轮廓采用大圆角过渡，顶面接近平缓弧面，侧壁向下收束后与圆柱杆身相接。这种形态不仅改善了视觉辨识度，也在手指误触或清洁擦拭时避免锐边划伤。头部内部可预留发光元件、感应电路板或导光结构的安装空间，壁厚按照常规五金件加工能力进行控制，既保证外壳强度，也避免材料过度堆积。若采用金属材质，表面可做阳极氧化、喷砂或拉丝处理，提升耐磨与耐指纹性能。

　　杆部承担安装定位与走线功能。其直径相对头部明显缩小，适合穿过面板预制孔，并通过螺母、卡簧或螺纹结构固定在设备面板上。杆身长度需要依据面板厚度、内部线束弯曲半径以及后方接插件空间综合确定；过短会导致锁紧余量不足，过长则可能与柜内线槽、继电器或相邻元件发生干涉。模型在杆部与头部交接处保留了清晰的装配边界，便于工程师在出工程图时定义面板开孔、沉台或密封槽。

　　实际选型时，不能只看外观比例。头部直径决定了信号覆盖范围，较大的蘑菇头适合安装在操作面较宽、人员需要快速扫视的工位；较小尺寸则更适合密集排布的按钮区。杆部直径应与标准安装孔系列匹配，优先采用常见孔径，以降低面板加工和备件替换难度。若使用环境存在粉尘、油污或轻微溅水，结构上还应在头部底面增加密封圈，并在杆部设计螺纹锁紧面，使安装后贴合面板形成防护。

　　该类部件的功能并不局限于发光提示。当内部集成光敏、触摸或接近感应元件时，蘑菇头外壳可作为感应面或保护罩使用；若仅作为状态灯，则可在头部内布置LED板与扩散罩，让光线沿圆弧面均匀透出。三维建模时需要同步考虑内部元件堆叠：PCB板固定柱、导线出口、卡扣位置以及头部内腔最小壁厚都应在曲面完成后及时检查，避免外观造型确定后才发现内部无法装配。

　　曲面过渡是这个模型的建模重点。头部并非简单半球，而是带有侧向平直切面的类蘑菇形态，建模时需要先确定主轮廓弧线，再处理侧面与顶面的G2连续关系，保证反光在金属表面上自然收敛。杆身与头部相接处不能出现褶皱或曲率突变，否则在CNC加工、压铸或抛光时会形成明显缺陷。对于需要批量生产的方案，还应检查拔模方向、最小圆角和刀具可达性，确保外形能够稳定加工。

　　安装边界方面，面板后方除了杆身插入深度，还要预留接线手位。若采用焊线方式，杆部内孔应能容纳导线穿过并留有一定活动余量；若采用接插件，则需核算插件拔出空间。相邻按钮、开关或显示屏之间的距离也应结合头部最大外径布置，防止蘑菇头外缘互相干扰。在成套设备中，这种指示灯常与启动按钮、停止按钮、蜂鸣器或传感器模块组合使用，因此其高度不宜过度突出，以免被意外碰撞造成松动。

　　材料选择取决于使用场景。金属外壳能提供更好的抗冲击能力和质感，适合工业控制面板、检测设备和公共装置；若追求轻量化或绝缘性能，也可将外形转用于工程塑料件，但需要重新评估壁厚、加强筋与耐热性。无论采用哪种工艺，模型中清晰的分型线、装配轴线和内腔结构，都能为后续工程图输出、干涉检查和样品制作提供直接依据。

　　整体而言，这个结构把信号识别、安装固定和内部元件容纳整合在简洁的蘑菇形态中。设计时没有追求复杂装饰，而是围绕面板开孔、后方空间、视角识别和加工可行性展开，使它既能作为独立状态指示件，也能在传感器外壳、触摸开关或小型警示装置中延伸使用。
