欧标焊接槽钢承载梁结构设计

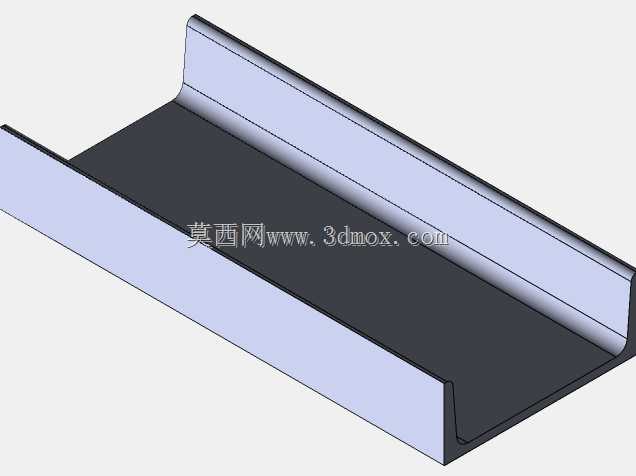

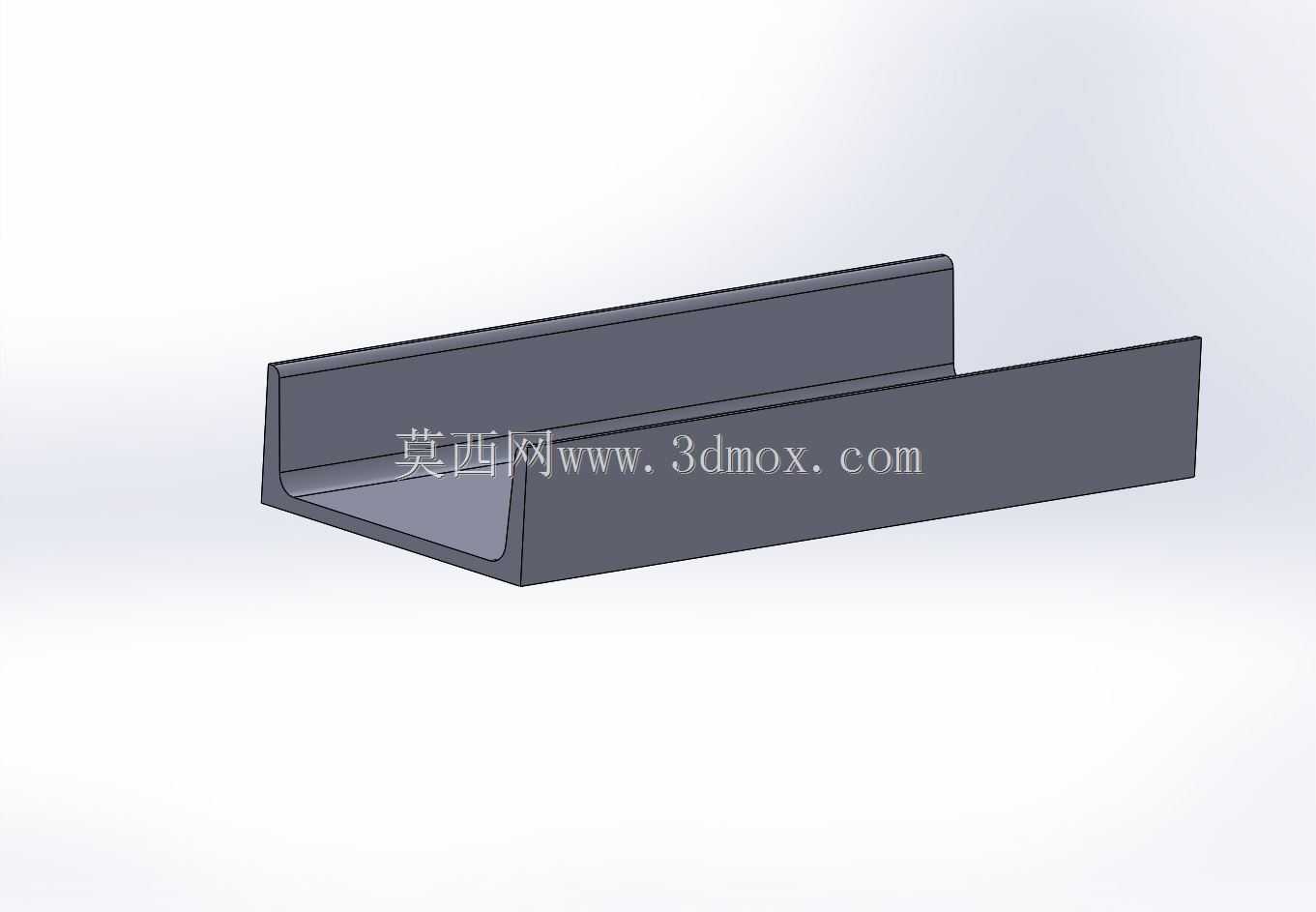

　　在重型机架、输送线支撑、设备底座以及厂房附属钢结构中，焊接槽钢是最常被选用的纵向承力构件之一。这类构件看似只是简单的C形截面，实际却直接决定上层平台的挠度、立柱间的载荷传递路径以及现场拼装时的对位效率。图中所示的欧标焊接件轮廓，采用开口朝内的槽形布局，两翼缘与腹板连续过渡，端部保留平直切口，适合与端板、立柱连接板或横向横梁进行角焊缝连接。

　　从受力角度看，槽钢截面的材料主要分布在远离中性轴的上下翼缘位置，腹板承担剪力，翼缘承担弯矩，因此在同等用钢量下比平板、角钢具有更好的竖向抗弯能力。将其作为设备主梁时，竖向载荷作用于上翼缘，弯矩使上翼缘受压、下翼缘受拉，腹板则把支座反力均匀传递到两端连接节点。对于需要在梁侧面安装导轨、拖链支架、传感器安装板或管线夹的场合，C形开口还提供了天然的容纳空间，螺母可从槽口滑入，避免在腹板背面施焊或扩孔。

　　该轮廓在建模时需要重点控制几个几何边界。首先是翼缘宽度与腹板高度的比例，它决定截面的侧向稳定性；若梁的跨高比过大而侧向支撑不足，受压翼缘容易发生侧向扭转屈曲，因此在长跨机架中通常需要在跨间加设横向系杆或铺板。其次是内弯圆角，焊接型钢在翼缘与腹板交接处不能做成尖角，否则热影响区应力集中明显，三维建模中应按实际轧制或折弯圆角处理，便于后续有限云分析时获得可信的局部应力结果。端部切口则要兼顾焊接操作空间与截面削弱，过深的切口会明显降低梁端抗剪能力。

　　实际选型时，工程师并不会只看截面外形。梁的跨度、上层设备的集中载荷位置、动载冲击系数以及允许挠度，都会反推所需的截面模量和惯性矩。欧标槽钢系列在腹板高度、翼缘宽度和壁厚上有连续规格，便于在轻量化与刚度之间取平衡：精密检测设备底座更关注挠度控制，往往选择截面更高、壁厚适中的规格；而物流输送线的支腿间纵梁则可能优先考虑安装兼容性与采购成本。模型中保留的平直端面，可直接用于生成工程图中的下料长度、坡口标注和焊缝符号，避免在装配时再反复修整。

　　焊接工艺方面，这种轮廓常与端板组成H形或门形框架。腹板与端板之间采用双面角焊缝，翼缘端部则根据受力大小选择角焊缝或部分熔透焊缝。若承受反复载荷，焊缝起止端应避开应力最大的翼缘圆角区，并在工艺上设置引弧板。对于需要后加工的安装面，焊接后应进行时效或振动去应力，再整体铣削端部和上翼缘基准面，否则机架在长期使用中可能因残余应力释放而导致导轨平行度漂移。

　　从装配关系看，槽钢梁的开口方向并非随意。开口朝向设备内侧时，便于隐藏螺栓和线缆，外观更整洁，但内部空间容易积聚切屑、粉尘或焊渣；开口朝向外侧则方便检修和清洁，但需要额外考虑盖板或安全防护。在自动化生产线中，梁内侧常用来安装走线槽、气管和传感器线缆，外侧则安装防护门铰链或安全光栅支架。三维模型若只画外形而忽略开口方向，后续干涉检查往往会在管线布置阶段暴露问题。

　　该类构件的尺寸标注应形成清晰的安装边界：总高决定与上层平台板的距离，翼缘宽度决定与立柱侧板的搭接量，腹板厚度决定螺栓长度和焊缝焊脚尺寸，端部孔位则决定与相邻模块的互换性。在模块化设备设计中，把这些参数做成可配置的截面轮廓，能够快速派生不同跨度的梁，而不必每次重新绘制草图。轮廓草图还应保持全约束，避免在装配体中被误拖动后造成截面失真。

　　现场安装时，槽钢的直线度和扭转偏差会影响整体装配精度。长梁在吊装、堆放过程中若支点不合理，容易产生侧向弯曲；建模阶段可据此设置合理的吊点和支撑位置示意。对于需要多根梁平行布置的平台，还要统一梁的上表面标高，通过调整垫片或调整座实现水平，再与立柱锁紧。

　　总体而言，这类欧标焊接槽钢轮廓并不是孤立的零件模型，而是钢结构机架设计中的基础截面。它把材料分布、焊缝连接、管线容纳、现场安装和后续维护等需求压缩在一个简洁的C形几何中。结构工程师在使用时，应结合具体载荷路径确定截面规格与端部构造，工艺人员则需依据板厚和圆角制定焊接顺序，三维模型则作为跨部门沟通的共同基准，把设计意图准确传递到加工与装配环节。
