六米跨度带起重吊点钢结构停车棚

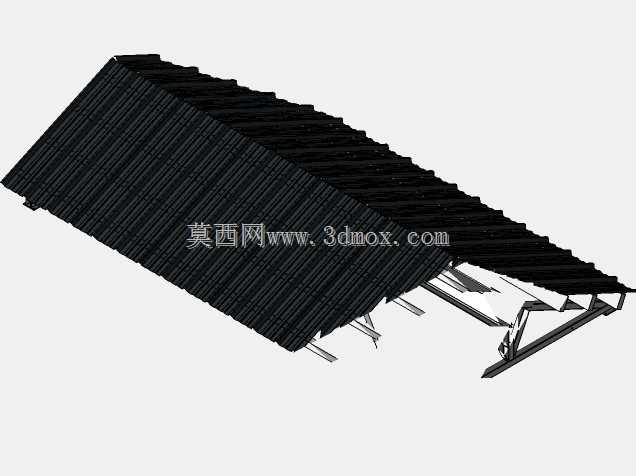

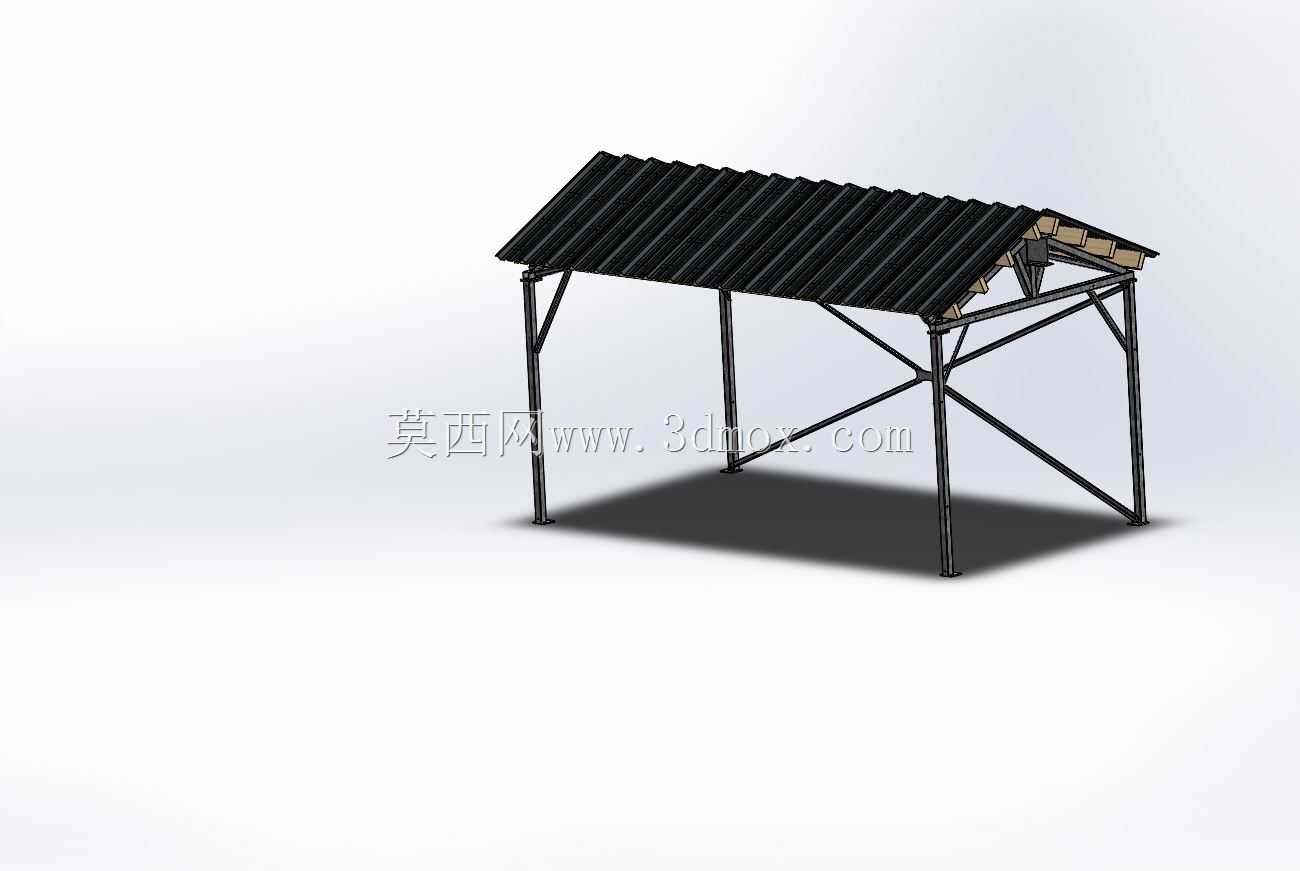

　　这个停车棚采用6米乘3米的平面覆盖尺寸，主体为方管或圆管焊接框架，屋面铺设波纹压型板，双坡排水，端部可见三角屋架与檩条布置。结构上最值得注意的是横梁下方预留了可悬挂1吨镀锌起重机的吊点，这使它不只是普通车辆遮蔽设施，也能在小型维修、装卸、零部件吊装场景中承担简易起重作业。立柱沿长度方向布置，柱间设置交叉斜撑以抵抗水平力；柱脚落在硬化地面上，适合通过膨胀螺栓或预埋板固定。建模时需要把屋面坡度、檐口挑出长度、柱距和支撑交点统一到骨架草图中，先确定主梁中心线，再向下派生立柱与斜撑，最后装配屋面板。波纹板不能只作为平板贴图处理，应按实际波峰波谷建立截面并沿屋面方向拉伸或阵列，这样在工程图中才能表达搭接方向、排水坡度和板边收边。

　　吊点区域是整个结构验算的重点。1吨额定荷载虽然不大，但动力系数、葫芦自重、启动制动冲击以及偏载都会在横梁和节点处产生附加弯矩。横梁若直接采用单根薄壁矩形管，长期承受反复吊挂容易出现下挠，因此在吊点附近应考虑加劲肋、双梁抱夹或局部加厚节点板。立柱与基础连接不能只按竖向受压考虑，还要承担起重作业时产生的水平推力和扭转趋势，柱脚锚栓数量、间距及连接板厚度需与上部刚度匹配。从现场使用看，3米进深适合停放一辆普通乘用车或作为两轮车、工具车集中停放区；6米长度可在单侧布置多辆非机动车，也可配合检修工位使用。若用于汽车停放，应核对车门开启范围与立柱位置，避免立柱正好落在开门区域；若用于维修作业，棚下净高要满足葫芦吊钩最低工作位置、

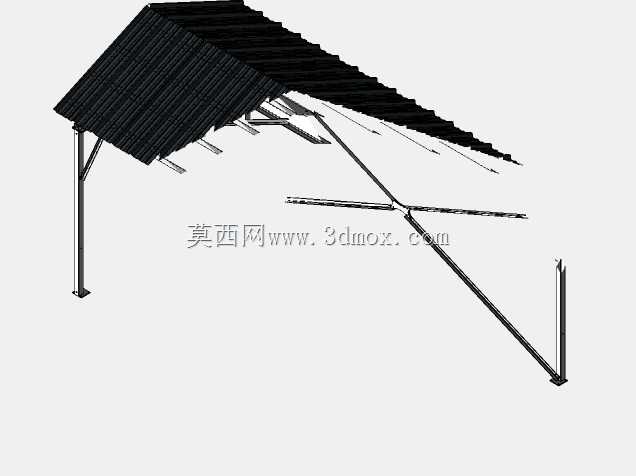

　　被吊物高度和人体操作空间。屋面坡度不宜过缓，否则波纹板搭接处容易积水；坡度过大又会增加檐口高度和风荷载。端部三角屋架把屋面荷载传到边梁，再由边梁传给立柱，斜撑则把纵向力传递到基础，形成稳定的空间桁架体系。这种结构看似简单，但杆件相交处很多，建模时若中心线不准，工程图中会出现相贯线错位、焊缝标注无依据的问题。比较合理的做法是使用焊件环境生成管段，让每根杆件沿骨架线段自动裁切，并在交接处保留统一间隙；节点板单独建模后装配到支撑交点，便于后续统计材料和出图。波纹屋面板应按实际铺设方向分块，板长沿坡度方向布置，波谷朝向排水方向，搭接边与主导风雨方向相反。棚体边界条件也要提前明确。6米方向两端若不设封墙，风会从棚内穿过，屋面受风掀作用明显；

　　若后期加装侧板或围挡，风荷载分布会发生变化，原有支撑和柱脚可能需要复核。地面若为素混凝土，膨胀螺栓在反复振动下容易松动，用于起重作业时更建议做独立基础或预埋钢板。管线方面，若棚内需要照明或电动葫芦供电，可沿主梁内侧敷设穿线管，在立柱底部预留进线位置，避免后期在薄壁杆件上随意开孔削弱截面。整体设计思路是把停车遮蔽与轻型吊装合并：屋面解决日晒雨淋，钢框架承担常规恒载和风荷载，吊点区域通过局部加强满足1吨起重需求。对结构建模人员来说，这类作品的价值不在外形复杂，而在杆件关系、节点加强、安装边界和使用功能是否经得起工程推敲。
