GoPro防水接线盒车载供电适配结构

　　这套结构的核心出发点，是解决户外越野、全地形车长途穿越场景下运动相机的持续供电与防护矛盾。常规运动相机自带电池续航通常难以支撑整日的户外行驶记录需求，车载12VDC电源虽能提供持续电力，但直接外接供电会破坏相机原有的防水密封能力，在泥泞、扬尘、涉水路段极易造成接口腐蚀、电路短路。这套防水接线转接结构，正是在保留相机本体防护能力的前提下，打通车载电源到相机的供电通路。

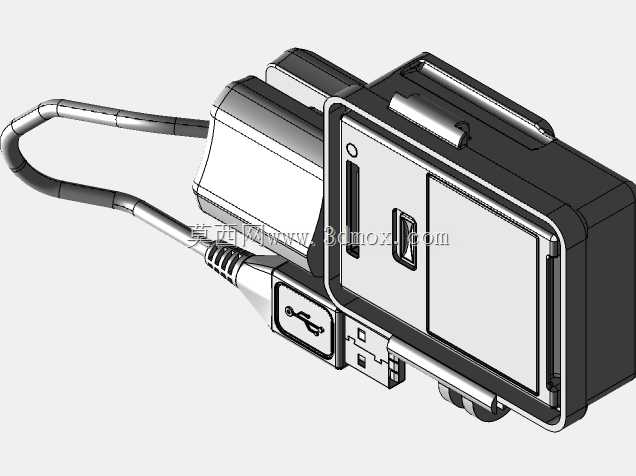

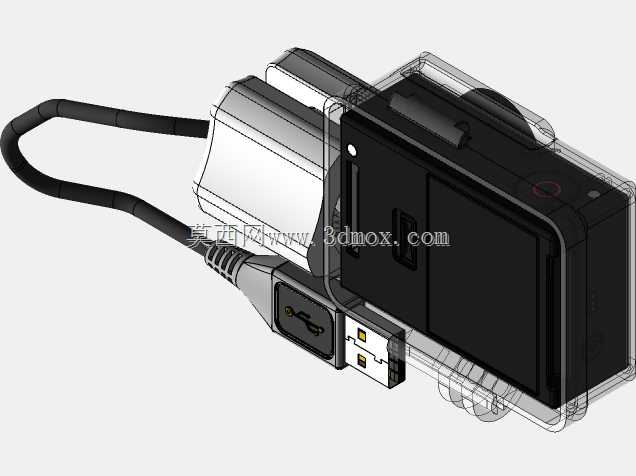

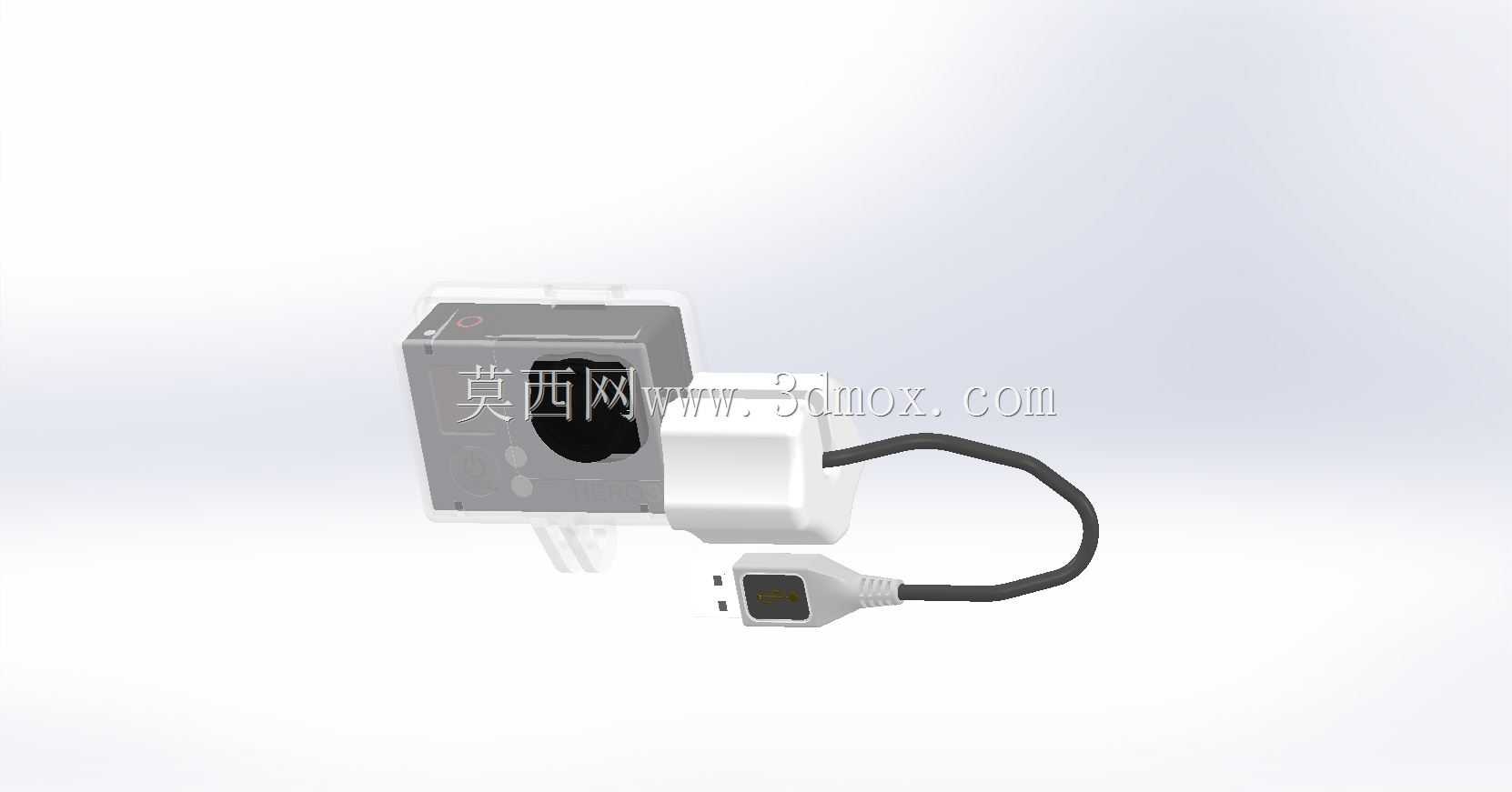

　　从实际使用场景来看，它主要适配搭载12V直流取电接口的全地形车、越野机车、户外作业车辆，安装位置通常在车把附近、车架预留安装位或者驾驶舱周边的平整区域。结构整体分为两个核心部分：一是与相机防护壳配合的密封转接基座，二是带防水接头的出线线束组件。转接基座直接贴合在相机防水壳的对应接口位置，不需要对原有防水壳做破坏性切削，仅通过定位止口与密封件实现界面密封，既保留了原防护壳的抗冲击、防水能力，又把供电接口从壳内引出到外部接线端。

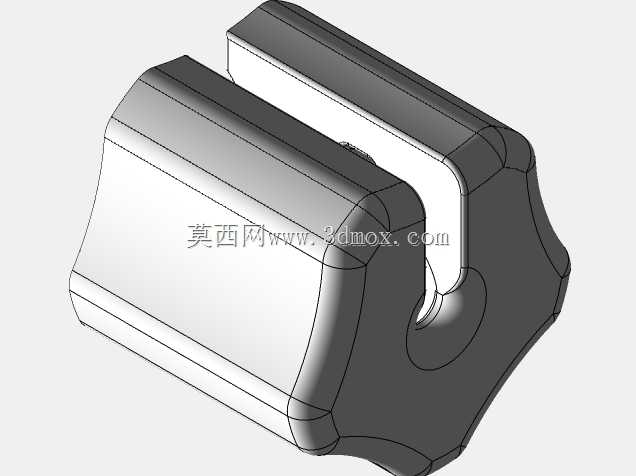

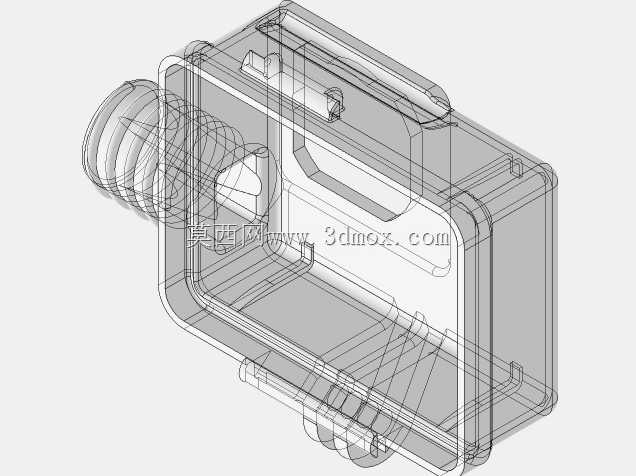

　　设计过程中首先要处理的是界面密封问题。相机防水壳的表面并非完全平整，存在脱模斜度与局部加强筋，因此转接基座的贴合面不能做成简单平面，需要按照壳体实际曲面做随形匹配，在贴合面预留密封槽，嵌入三元乙丙发泡密封垫。这种材料的耐候性、抗老化性能优于普通橡胶，在户外温差变化、泥水侵蚀环境下能长期保持弹性，压紧后可以填充贴合面的微观间隙，阻止液态水与粉尘进入壳内。基座与壳体之间的固定采用侧向卡扣加周向压紧的方式，不需要在原壳体上打孔，避免新增漏水点，同时保证车辆行驶振动过程中基座不会移位松脱。

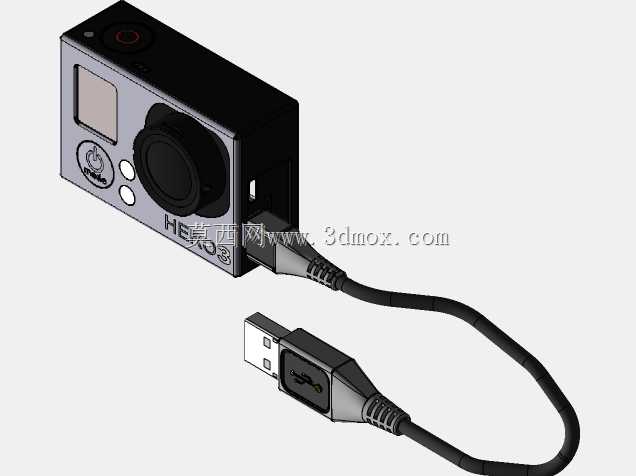

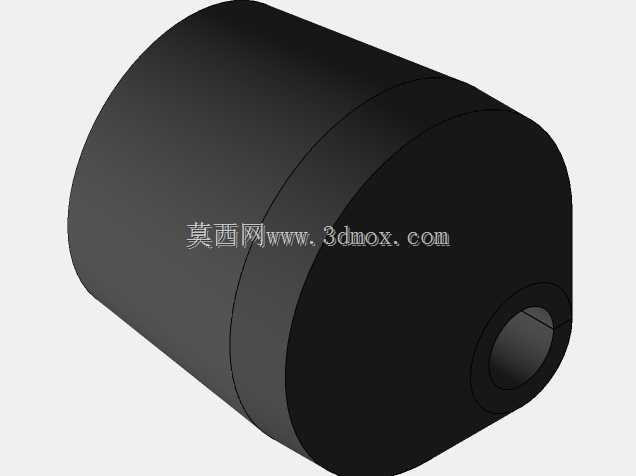

　　出线端的设计同样围绕防水与抗振展开。线束从基座内部引出的位置采用一体式防水格兰头，格兰头内部的密封胶圈抱紧线束外被，既可以防止水沿线束外皮渗入，也能缓冲车辆行驶带来的线束拉扯、摆动应力，避免线芯在根部断裂。线束另一端是标准的直流电源插头，插头外壳做了防滑与密封加强，插入车载12V插座后，配合插座本身的防护结构，可以应对雨天行驶、路面溅水的工况。线束的走线长度根据全地形车的常规安装距离设定，既不会因为过长导致走线凌乱、被转动部件缠绕，也不会因为过短造成安装位置受限，走线时可以沿车架管材布置，用扎带固定在远离发动机高温区、转向活动部件的位置。

　　从安装边界来看，转接基座的外轮廓尺寸完全围绕相机防水壳的接口区域设定，不会遮挡镜头视场角，也不会干涉相机原有的安装卡扣——整套防水壳仍然可以正常固定在原车的相机支架上，不需要额外更换支架系统。基座的厚度控制在极小范围内，避免装车后整体外凸过多，减少行驶过程中被树枝、飞石磕碰的概率。壳体外部的棱角全部做了倒圆处理，既降低应力集中风险，也避免安装操作时划伤手部。

　　结构设计上还考虑了户外使用的维护便利性。密封垫采用可更换结构，长期使用后如果出现密封件老化、压缩永久变形，不需要更换整个基座，只需拆开压圈更换密封垫即可恢复防护性能。线束与基座内部的导电连接部分做了灌封处理，把所有裸露的导电触点完全密封在绝缘防水材料内部，杜绝因凝露、进水造成的电路短路。整个结构没有复杂的活动机构，零件数量少，装配关系简单，既适合小批量定制加工，也能通过3D打印制作原型进行尺寸验证。

　　在原型验证阶段，需要重点核对几个尺寸链：一是转接基座贴合面与相机壳体曲面的贴合间隙，保证密封垫压缩量处于合理区间，压缩量不足会漏水，压缩量过大则会造成装配困难甚至压裂壳体；二是出线孔与线束外径的同轴度，保证格兰头锁紧后密封胶圈均匀抱紧线束；三是转接基座与相机支架的空间间隙，确认装车后支架的锁紧扳手、调节旋钮都能正常操作，不会被基座干涉。

　　这套结构本质上是针对户外车载影像采集场景的功能性改装配件，没有冗余的装饰性设计，所有结构特征都服务于密封防水、抗振防松、持续供电三个核心需求，解决了原厂配件在长时间户外记录场景下的续航短板，同时没有牺牲运动相机本身的环境适应能力。
