激光切割用等厚钣金螺旋导料构件

　　这类钣金螺旋件常见于粉体输送、小颗粒物料导向、窄空间排屑以及局部导流结构中，区别于铸造或厚板焊接形成的螺旋面，它采用单片等厚金属板直接成形，表面连续、截面厚度一致，更适合载荷不大但对顺滑过渡和安装空间敏感的场合。实际使用时，物料沿螺旋面下滑或被推送，板面既要承受摩擦，又要控制与中心轴、外壁之间的间隙，因此建模不能只追求外观弧线，必须把展开可行性、折弯变形和装配边界一起考虑。

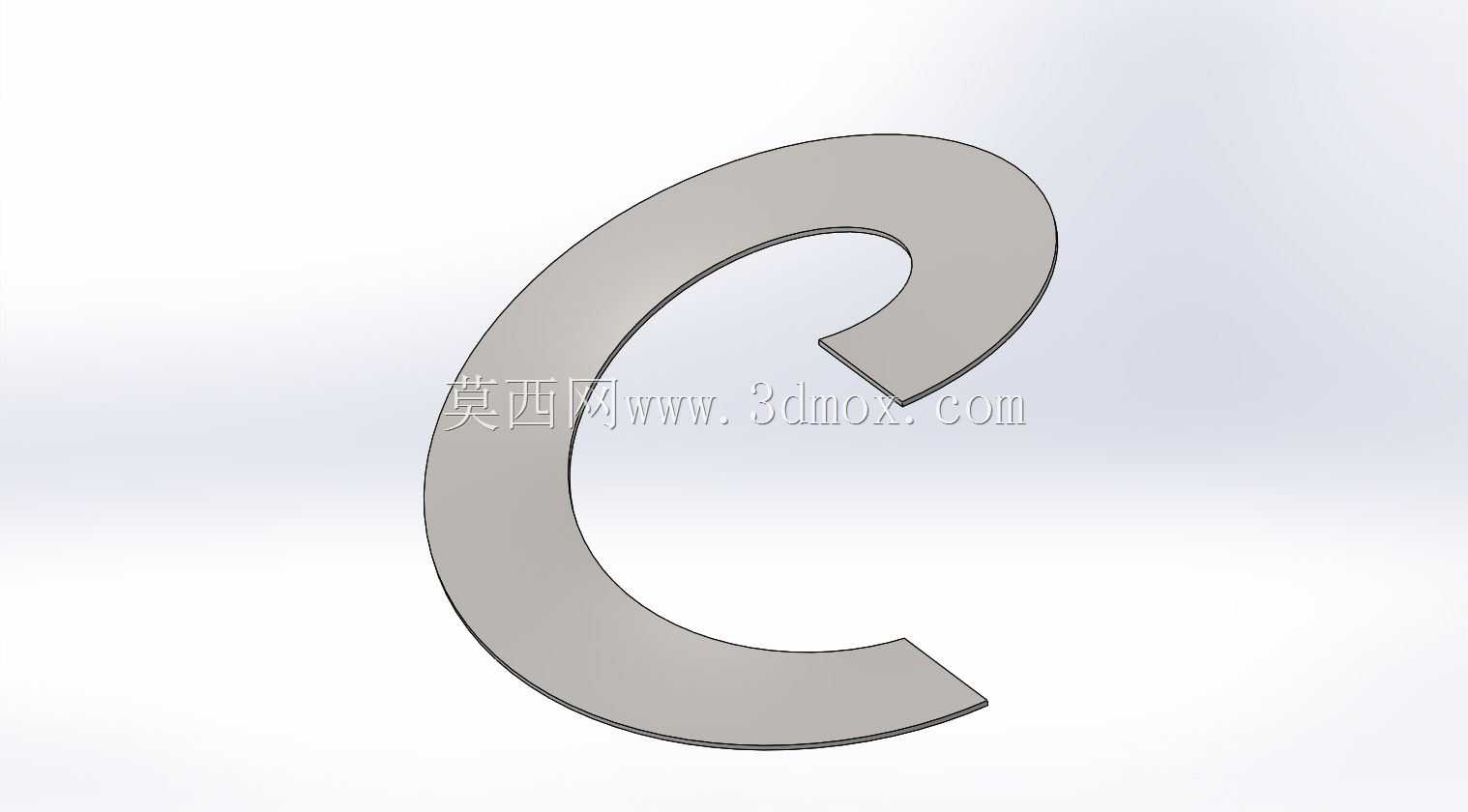

　　从结构上看，该构件呈现近似C形的单圈螺旋形态，内外缘均为平滑曲线，两端留有平直截断边，便于与相邻螺旋段、轴套或支撑件焊接固定。板面没有额外加强筋，说明其受力主要沿金属薄板平面传递，适合用不锈钢板、镀锌板或普通冷轧板制作。若用于食品、医药或潮湿环境，可优先选择表面光洁、不易积料的不锈钢；若用于普通机床排屑或工业除尘管路，成本更低的冷轧板再做表面处理即可。板厚选择需要结合螺旋直径、导程和物料冲击程度确定：过薄容易在长期摩擦后出现波浪变形，过厚则会增加激光切割和成形难度。

　　设计思路的关键在于把空间螺旋面转化为可加工的平板展开轮廓。传统螺旋叶片常采用叶片拉制成形，需要较大的扭转变形；而该结构更强调通过激光或等离子切割获得精确坯料，再以较小的校正量形成空间曲面。这样做的好处是下料尺寸稳定，单件试制周期短，不需要复杂模具，特别适合非标设备、小批量改造和维修替换。建模时应先确定中心轴线、内圈半径、外圈半径、导程和有效包角，再生成螺旋曲面并加厚为实体。两端切口不能随意截断，应结合相邻段搭接关系确定角度，使多段拼接后仍保持连续导程，避免在接缝处形成台阶而造成卡料。

　　外形尺寸方面，螺旋外径决定了它能够覆盖的导流范围，内径则决定与中心轴或芯管的配合边界。若该件用于螺旋输送机内部，外径应略小于壳体内径，预留热胀、安装偏差和物料摩擦层；内径与中心轴之间通常需要焊接或通过连接耳固定，不能只依赖曲面贴合。导程大小直接影响物料下滑速度和推送效率：导程过大，物料停留时间短，导向稳定性下降；导程过小，螺旋面趋缓，容易造成积料。对于靠重力下滑的导料槽式应用，螺旋角应大于物料安息角；对于强制推送场景，则还要考虑转速、填充率和叶片与壳体的间隙。

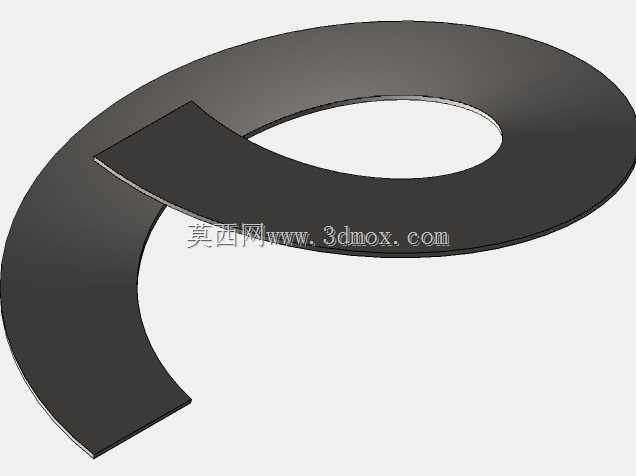

　　安装边界需要在三维阶段提前校核。单圈C形结构本身并非封闭圆环，装配时可从侧面放入有限空间，再与中心支撑定位，这一点比整圈封闭螺旋更灵活。两端直边是主要焊接区，建模时应预留足够的焊接接触面，并避免边缘过于尖锐导致应力集中。若设备运行中存在振动，还可在内缘附近增加间断焊或小连接耳，但不能让凸起进入物料通道。外缘与壳体之间的间隙应均匀，否则局部摩擦会产生噪声和板面磨损。对于需要多段连续使用的场合，每段螺旋的起止角应按导程相位差布置，拼接缝最好位于物料流动较平顺的位置。

　　在工程建模中，容易被忽略的是板材成形后的尺寸回弹。薄板经扭曲校正后，实际螺旋角可能与理论曲面存在偏差，因此展开轮廓应保留少量修边余量，试切后通过样板或三维扫描比对外缘轨迹。若采用激光切割，切口热影响区较小，孔位和外轮廓精度较高，更适合这种内外曲线复杂的坯料；若采用等离子切割，则应在后续修整边缘，去除氧化层和尖角，保证物料通过时不挂料。表面粗糙度虽然不是装饰性指标，但对粉料输送影响明显，粗糙或带毛刺的板面会增加摩擦阻力，长期使用后还可能出现物料粘结。

　　从设备选型角度看，这类构件不是独立标准件，而是随主机工况确定的功能性零件。它适合布置在料斗下方、转向溜槽、排屑器末端、除尘器灰斗内或小型给料装置中，用来改变物料运动方向并形成连续导流。与冲压焊接的复杂箱体相比，它结构简单、材料利用率高；与整根铸造螺旋相比，它修改方便、制造成本低。设计时应把螺旋面作为物料通道的一部分来处理，而不是单纯绘制一个曲面造型。只有把内缘固定、外缘间隙、导程相位、板厚补偿和展开下料同时纳入模型，最终得到的钣金螺旋件才能在现场稳定安装并满足实际输送要求。
