DN80法兰式直通流量控制阀结构设计

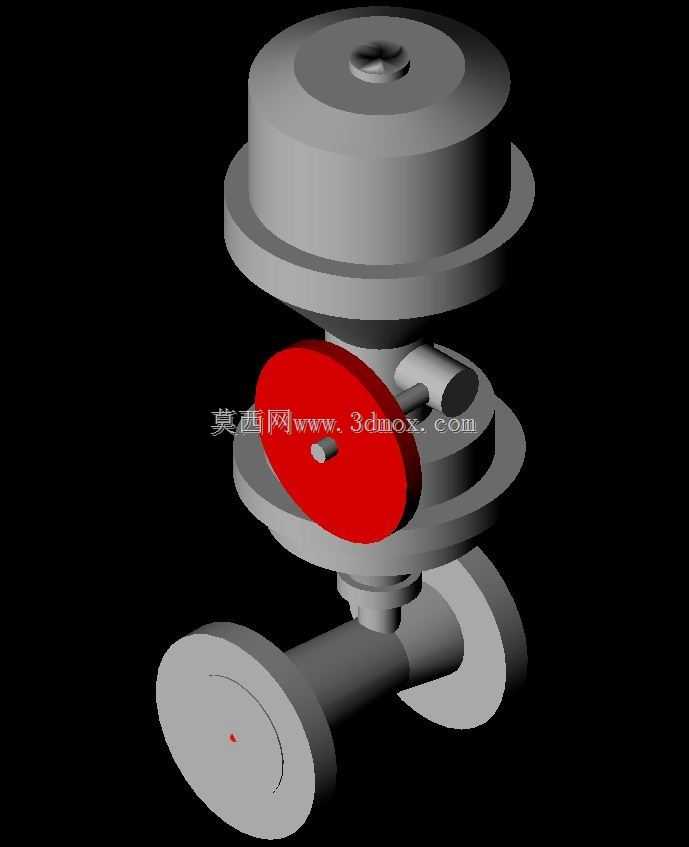

　　该阀体采用直通式铸造流道，进出口轴线共线，两端带整体法兰，公称通径DN80，适配常规工业管道的法兰对接间距。阀座位于流道中部转折处，阀芯沿垂直于管道轴线的方向升降，通过改变阀座通流面积调节介质流量。上部阀盖容纳阀杆与密封填料函，顶部安装执行机构连接座，可适配BERNARD系列电动执行器，执行器输出扭矩经阀杆转化为阀芯直线位移。侧面红色指示盘与阀杆行程联动，用于现场直观反馈阀门开度，指示盘刻度覆盖全关至全开行程。建模时先构建阀体中心线与流道草图，旋转生成主体内腔，再拉伸法兰并阵列螺栓孔；阀瓣与阀座采用锥面配合，保证关闭时的密封比压，同时降低调节过程中的冲刷磨损。填料函处设置多级填料腔与压盖，预留标准填料安装空间，

　　满足中低压工况的外密封要求。执行器连接法兰尺寸匹配多回转电动装置接口，阀杆梯形螺纹将旋转运动转换为直线提升，行程范围覆盖DN80阀座的全开位置。该类阀门广泛应用于暖通空调水系统、化工流体输送、市政给排水及工业过程控制管网，用于稳定管路流量、分配介质比例或维持下游压力。安装时需保证两端法兰密封面平行，螺栓对角均匀紧固，阀杆竖直向上预留执行器操作与维护空间；管道支吊架应靠近阀门设置，避免阀体承受额外管道弯矩。流道设计兼顾调节性能与压损控制，直通结构减少介质转向，阀瓣型线经过线性化修正，使开度与流量特性接近等百分比或线性曲线，便于自控系统整定参数。三维模型完整表达了阀体壁厚渐变、加强筋分布、阀盖螺栓布局以及执行器接口位置，

　　可直接用于干涉检查、管线综合排布与预制加工。上部执行器外壳为防护型结构，连接支架将电动装置载荷传递至阀盖，避免阀杆承受侧向力；侧面开度指示无需拆卸即可观察，适合现场巡检。模型中法兰密封面形式、螺栓孔数量与分布均按常用管法兰标准建立，便于选型时直接核对管道等级。阀芯导向段设置在阀盖内部，长导向结构抑制振动与偏磨，适用于水、轻度腐蚀性液体等洁净介质工况。
