帕帕因角链测长矩形基座结构设计

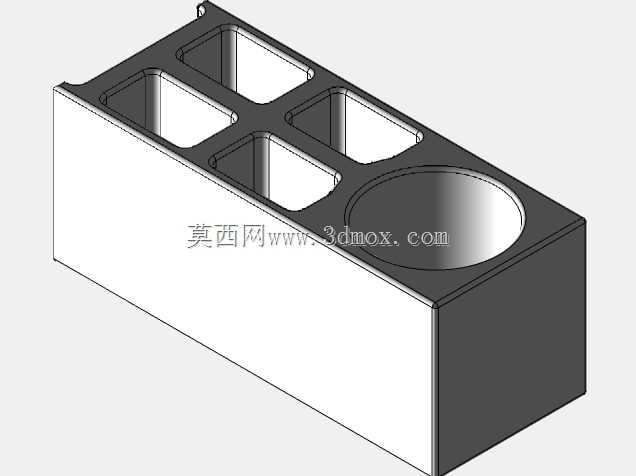

　　该构件为角链测长工序中的定位承载基体，整体呈长方体块状，外轮廓边界控制在250mm、500mm、250mm三个方向，安装时可直接依托底面与侧立面完成基准贴合，无需额外增设转接垫板。从实际产线布局来看，这类基座多用于链条装配后段的长度复检工位，工件送入后，上方四个矩形镂空区域可避让测头下行路径，端部圆形沉腔则用于容纳链节端部的定位销或张紧轴，避免运动干涉。

　　结构上采用单侧立壁与底板连为一体的槽腔形式，壁厚在保证刚性的前提下做了均匀化处理，四个矩形窗口并非单纯减重，其边缘同时作为工件侧向初定位的靠面；圆形腔位于长度方向一端，腔底预留的同轴基准可与测长机构的固定顶针配合，使被测链条在张紧状态下保持轴线与基座长度方向平行。设计时优先确定的是圆形腔中心到各窗口内侧的距离链，这些尺寸直接对应不同规格链节的支撑跨距，窗口之间的隔筋宽度则根据测头夹爪的开合空间反推，既不能过宽造成夹持碰撞，也不能过窄导致基座在反复压紧后出现筋条变形。

　　顶面边缘设置的小凸台与安装孔用于固定导向条或防护盖板，孔位分布避开内部腔体，保证螺纹连接有足够的实体壁厚。基座的高度方向尺寸250mm综合考虑了操作人员的作业高度与下方输送线的托辊间距，底面可布置定位键槽，与工装板上的T型槽配合，实现快换定位。在三维建模过程中，先以底面为草图基准拉伸主体，再对顶面进行腔体切除，矩形窗口采用阵列与单独尺寸调整结合的方式，确保各窗口长度方向间距与被测链节节距形成整数倍关系；圆形腔通过同轴拉伸并添加倒角，去除锐边以减少应力集中。

　　从受力角度分析，测长时张紧力沿长度方向作用于圆形腔与远端定位面，侧壁承受侧向弯矩，因此在窗口隔筋与外壁交接处保留了适当圆角，避免热处理或长期使用后产生裂纹。构件材料可选铸铁或焊接钢板，若用于高速复检工位，铸铁的减振性更有利于测量稳定性；若用于多品种小批量产线，钢板焊接后加工可缩短制造周期。外形尺寸的边界设定也兼顾了现场围栏与安全光幕的安装空间，基座外侧到设备框架的距离满足手部伸入维护的最小要求，电缆与气路可沿后侧立壁走线，通过顶部小孔引入腔体内部，避免管线暴露在测量区域。

　　在功能扩展方面，矩形窗口可镶嵌耐磨衬条，当被测链条表面硬度较高时，衬条磨损后可单独更换，不必修复基体；圆形腔内可配置不同内径的轴套，以适应多种直径的张紧轴，从而覆盖一定范围内的角链规格。建模时对这些易损件预留了安装台阶与螺钉孔，使整体结构在不改变外轮廓的前提下具备调整余地。对于结构工程师而言，这类工装基座的难点不在于复杂曲面，而在于把测量基准、避让空间、安装接口和刚性储备压缩在有限体积内，任何一个窗口位置偏差都会导致测头与工件错位，任何一处壁厚不足都会在长期张紧后引起基准漂移。

　　该构件的长宽高比例使其在台面上具有较好的抗倾覆能力，长度方向500mm对应多数角链测长的常用行程，宽度250mm则留出两侧手动取放工件的操作空间。端部圆形腔的深度根据张紧轴的插入量确定，既保证轴端支撑稳定，又不会因过深造成积屑难以清理。各窗口边角的倒角处理兼顾了零件加工工艺性，铣削时可减少刀具颤振，钳工去毛刺也更方便。整体结构没有多余装饰，所有面、孔、筋都服务于定位、避让、安装和维护，体现了工装类零部件以功能为核心的设计逻辑。
