Katsu修边器定位夹持工装结构

　　该夹持结构主要服务于小型电动修边、倒角和开槽类作业，常见于木工作坊、样板制作、铝型材修边以及现场装配工位。实际使用中，操作者经常需要把修边器稳定地限制在工件边缘或仿形靠模上，单靠手持很难长时间保持切入深度和侧向位置一致；这个支架的作用就是把工具本体转化为一个可依托的工作头，使刀具相对基准面的位置更可控，从而降低跑偏、啃边和过切概率。

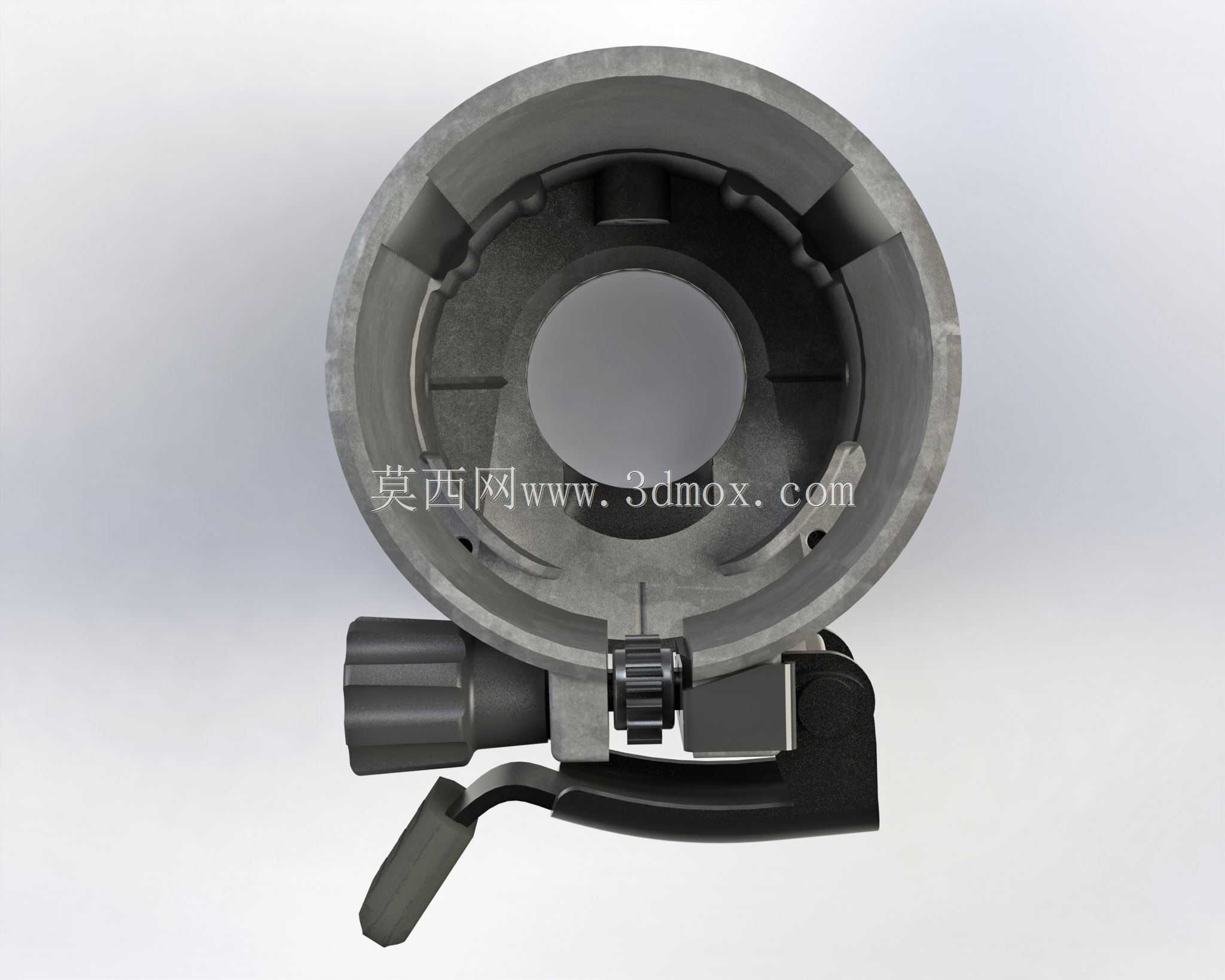

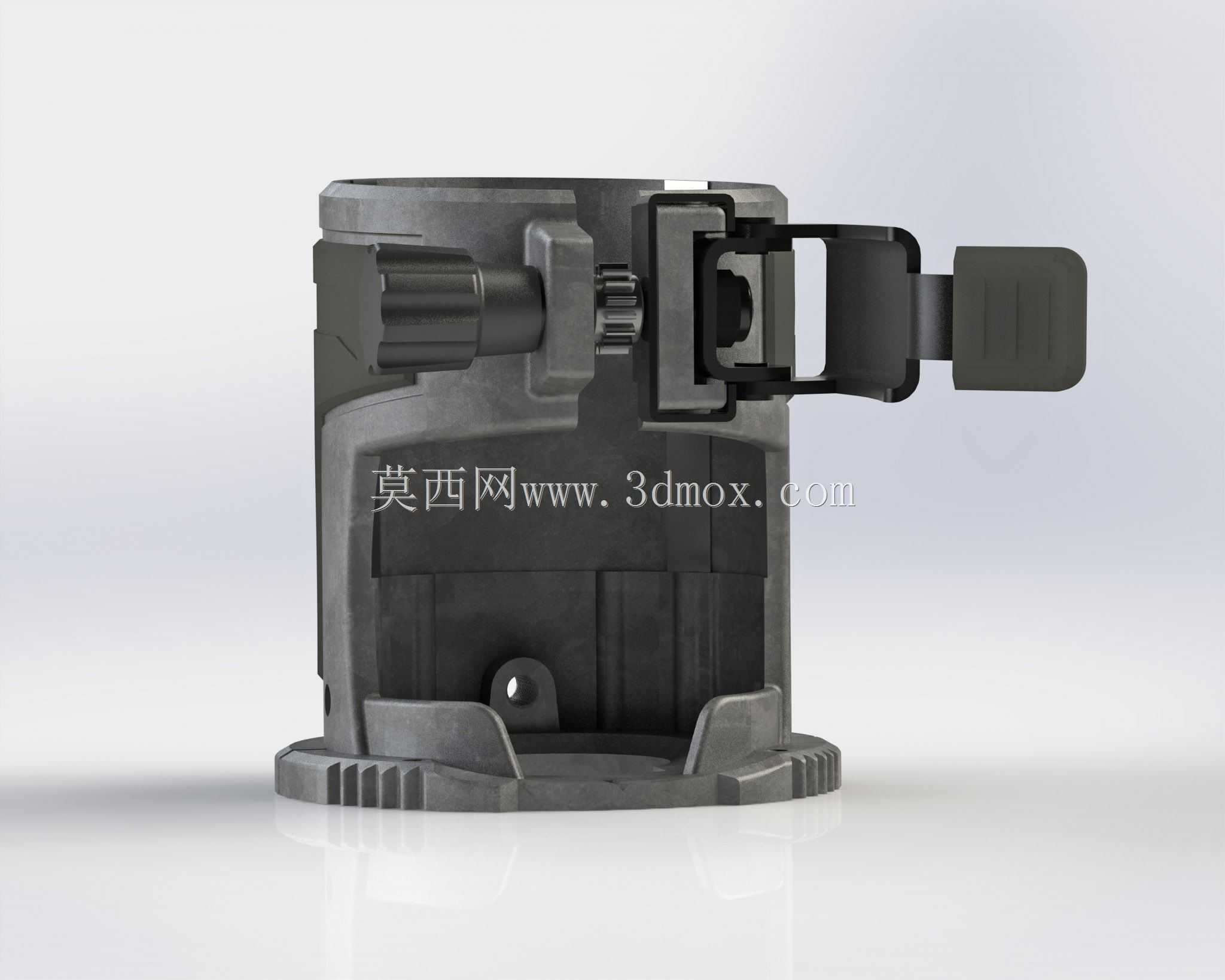

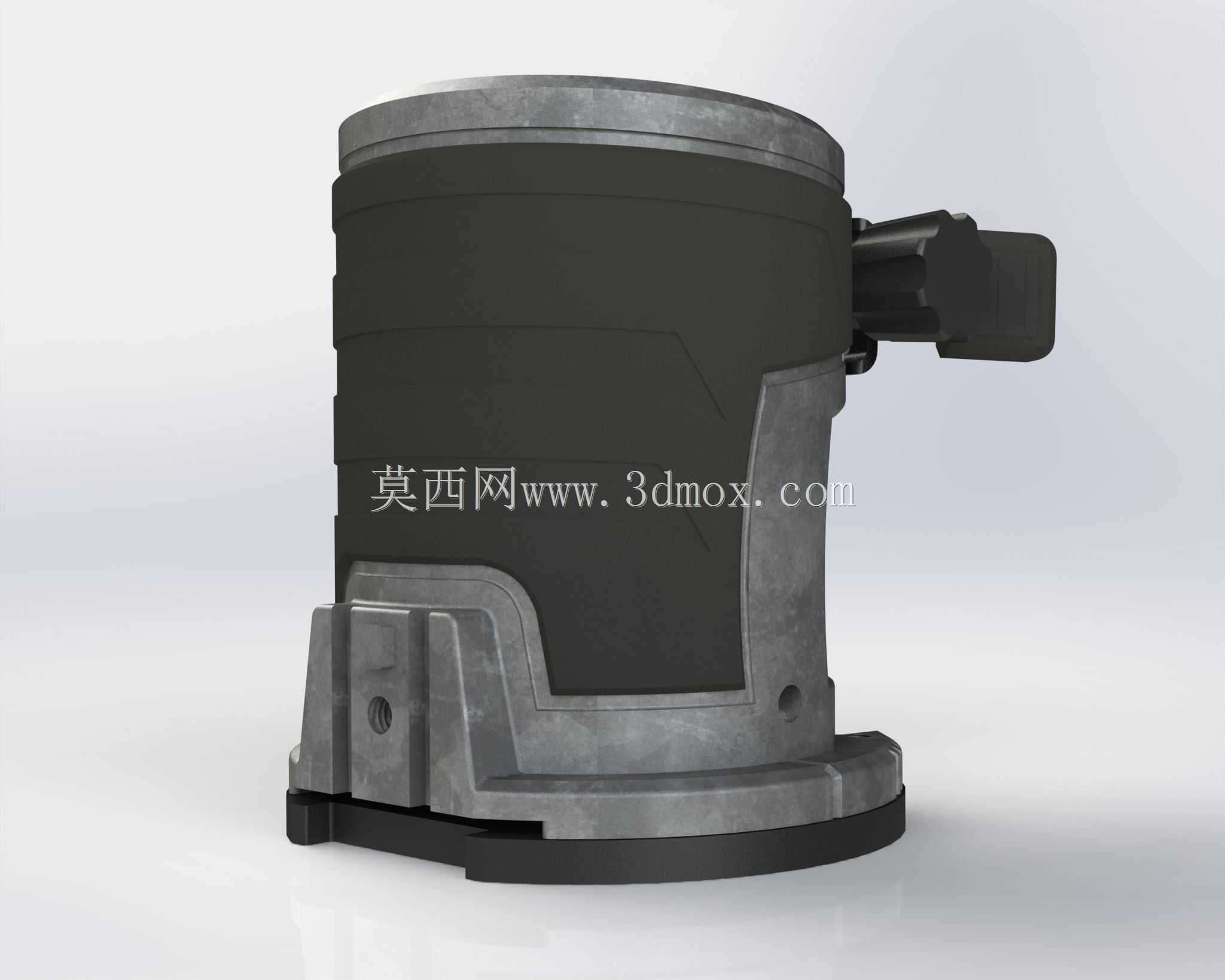

　　从结构上看，主体采用筒状包容式设计，内部空间用于容纳修边器机身，侧壁留出锁紧与调节通道。下部不是简单的圆环，而是形成带局部加强筋和开口槽的基座，边缘设置阶梯状支撑面，能够在贴近工件时提供接触边界。基座上的小凸台和缺口兼顾减重、排屑和观察刀具位置，避免连续切削时碎屑在底座内堆积。外侧夹持机构通过横向杆件连接压板，扳动部件后可快速压紧或释放机身，适合频繁换刀、调整深度或在不同工序间转移工具。

　　设计思路的核心不是追求复杂外形，而是处理好三个关系：机身对中、底座贴合和操作可达性。筒壁需要给塑料或金属机身留出合理间隙，过紧会造成装配困难，过松则在切削振动下产生偏转；因此局部设置定位面，让修边器以确定姿态落入，再由侧压件锁定。底座高度直接影响刀具伸出量，建模时需要把刀夹、螺母和常用修边刀的运动包络一并考虑，否则支架装上后会出现刀具无法达到预定深度，或底座与刀螺母干涉的问题。侧向扳扣位置应落在拇指可自然施力的区域，锁紧行程不宜过大，同时要保证压紧块与机身接触面积足够，避免点接触压伤外壳。

　　安装边界方面，上部圆筒内径、筒身有效深度和侧壁开口宽度决定了可适配的机身范围；下部底座外径、底平面到压块中心的高度以及横向手柄展开尺寸，则决定了支架在狭窄型腔、板材边缘或靠山旁的通过性。横向锁紧组件向外伸出后，操作空间需要预留手指活动余量；若用于倒装或固定到自制工作台上，还应复核底座螺钉孔、支撑脚间距以及底座底面到刀具轴线的高度差。底座前缘与刀具中心线的距离尤其关键，它决定了仿形加工时最小可加工内圆角，距离过小会削弱基座，距离过大则无法进入小半径区域。

　　在受力上，修边作业的载荷并不完全沿竖直方向，刀具切入材料时会把反作用力传递到底座边缘和夹持点。筒壁下部的加厚区、筋条和底脚共同提高抗扭刚度，使支架在侧向进给时不容易翘动。夹持压板不宜做成整块刚性平板，适度的形状贴合可以分散压力，同时抵消机身圆柱面的制造误差。横向销轴与孔位需要保留转动间隙，但间隙不能大到引起锁紧松旷；这类细节在三维建模时应通过装配约束检查，而不是只看外观渲染。

　　对于结构设计人员来说，这类模型的价值在于把工具附件的使用动作还原为几何约束。底座平面要承担基准功能，就必须保证平面度和与刀具轴线的垂直度；筒身定位面要承担重复装夹功能，就要明确哪些面是主定位、哪些面只是避让。开口槽既为散热和排屑提供通道，也会削弱截面，因此槽端位置应避开高应力区，必要时做成圆弧过渡。外侧扳扣的造型虽然带有握持舒适性考虑，但工程上更应关注其力臂长度、锁紧死点和长期使用后的回弹趋势。

　　在设备选型或自制工装时，可把该支架作为修边器系统化改造的基础件：上方连接动力工具，下方配合不同导向环、靠模或吸尘附件，即可形成面向直边修形、圆弧倒角、薄板开槽等任务的组件。建模时把这些接口尺寸预留清楚，后续扩展不必频繁修改主体。整体结构紧凑，没有冗余传动链，适合通过增材制造或小批量机加工完成，验证重点应放在装夹重复性、底座耐磨性以及锁紧机构在振动环境下的保持能力上。
