45度斜接锁紧木工铣刀结构设计

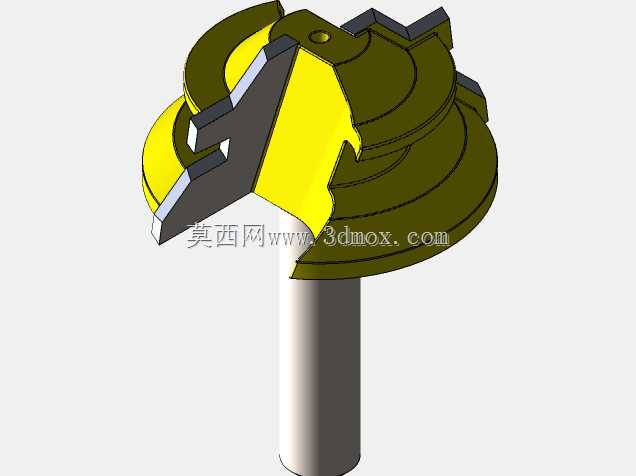

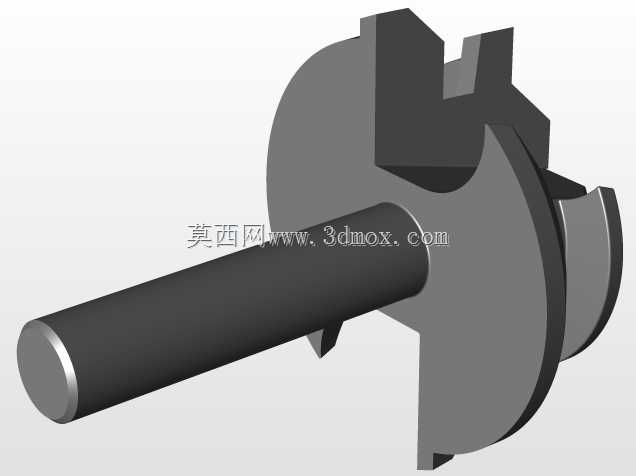

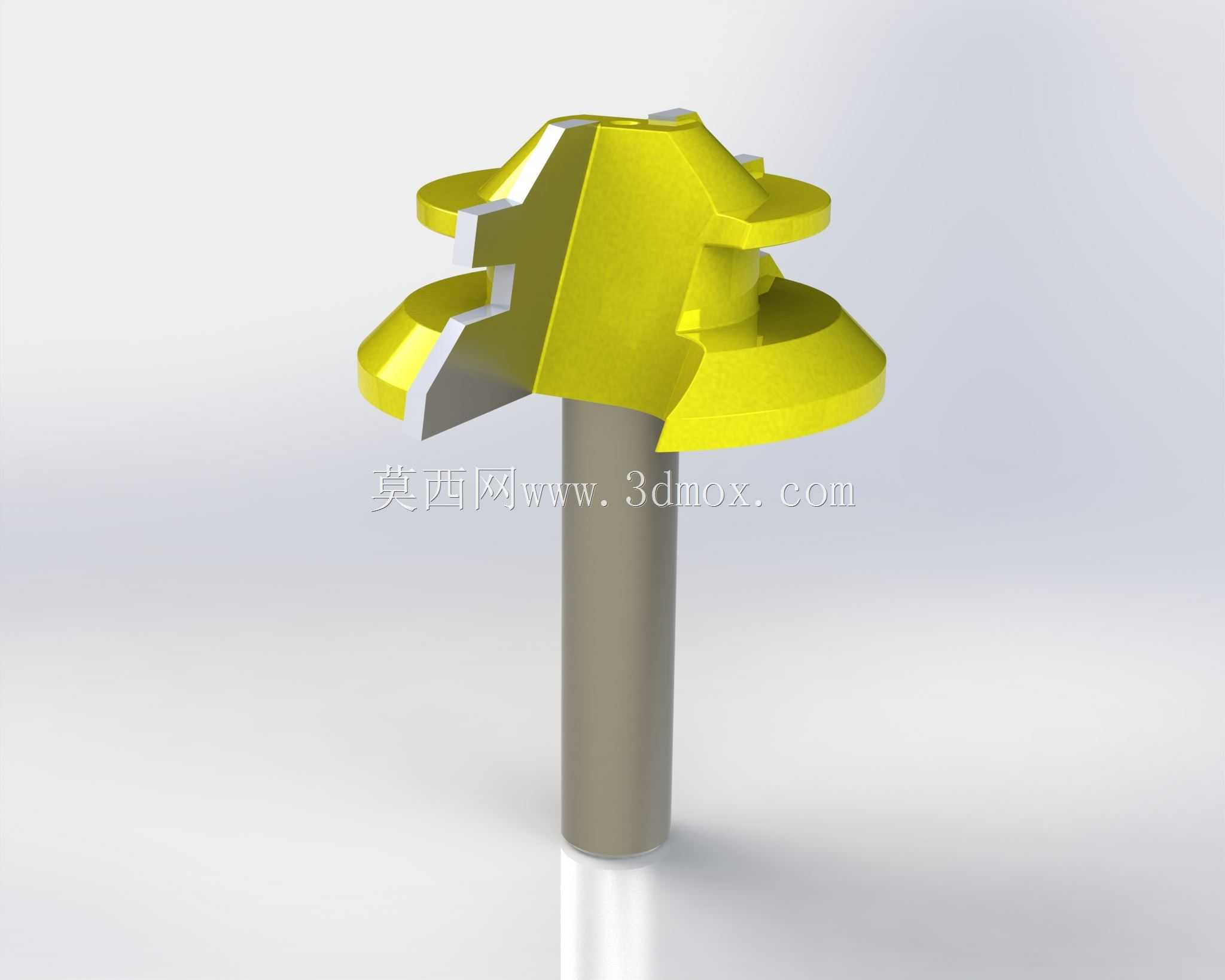

　　这款刀具主要面向木工拼接与封边作业中的45度斜角加工需求，常见于家具制造、装饰线条拼接、相框制作、门板修边以及实木复合板材的斜榫成型工序。在实际生产中，两块板材若要以45度角拼接成直角外框，单靠锯切往往难以保证结合面的平整度和角度一致性，后续还需要通过专用铣刀对边缘进行修整，使拼接面形成均匀、贴合的斜接面。该刀具的作用正是在一次走刀中完成斜面成型，减少反复对刀和二次打磨，提高拼接后的接缝质量。从结构上看，刀体由圆柱形刀柄和上部成型切削部分组成。刀柄用于装夹在雕刻机主轴、修边机夹头或木工铣床刀座内，依靠夹持摩擦力传递扭矩。设计时需要控制刀柄直径与长度，使其能够进入常见夹头范围，并保证悬伸长度在刚性允许范围内；悬伸过长会加剧切削振动，

　　影响斜面光洁度，悬伸过短则可能限制加工深度或与工件表面发生干涉。上部切削部分采用多刃组合式轮廓，围绕中心轴线分布，形成与45度斜接面相匹配的成型轨迹。刀刃并非简单平面，而是通过阶梯状、盘状与锥面结合的轮廓，对木材进行分层切削：外侧刃口负责去除较大余量，中部成型刃确定斜角边界，靠近根部的刃带则用于修光和控制接缝贴合度。这样的布局能够降低单刃切削负荷，使走刀更平稳，同时减少木材崩边、起毛等问题。刀体上的缺口与凸起结构并非装饰，而是与排屑和切削方向密切相关。木工加工产生的切屑体积较大，如果排屑空间不足，切屑会在刀刃与工件之间反复挤压，造成表面烧黑或刃口积屑。成型刀体之间的容屑槽为木屑提供了排出通道，旋转时可将切屑带离切削区。在三维建模时，

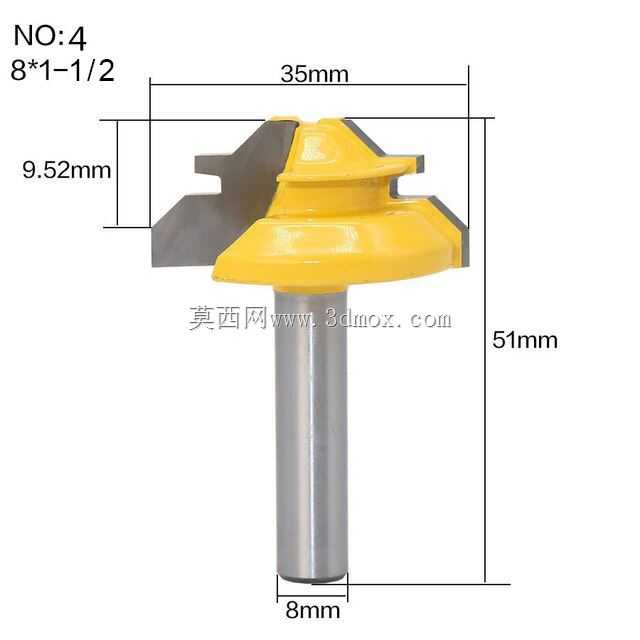

　　需要重点处理刀刃前后刀面的空间关系，既要体现出切削角度，又要保证刀体在高速旋转下不与工件、压料装置发生碰撞。斜接类刀具的角度控制直接决定装配效果。若实际切削角度偏离45度，两块板拼接后会出现外角大于或小于90度的问题，接缝一侧开口、另一侧顶死。因此建模过程中需要以刀柄轴线为基准，对成型斜面的母线位置、刃口回转半径和轴向高度进行约束。刀头最大直径决定可加工的板边宽度，根部直径则影响靠近刀柄处的避让空间；这些尺寸共同构成安装边界，在选型时必须与设备主轴转速、夹头规格、工件厚度及靠山位置匹配。从使用场景看，这类刀具既可以安装在台式镂铣机上进行批量直线斜接，也可以装在手持修边机上配合靠山完成现场修边。加工密度板、颗粒板等复合板材时，需要关注刃口耐磨性和排屑顺畅性；加工实木时，则要考虑木纹方向对崩边的影响，必要时调整进给速度和切削深度。刀体轮廓的对称性也很重要，若各刃质量分布不均，高速旋转时会产生振动，加速轴承磨损并在工件表面留下波纹。建模时可先建立回转体基础轮廓，再通过拉伸、旋转切除等方式形成单个刀齿，最后按圆周阵列完成整体结构。需要注意的是，真实刀具的切削刃通常带有一定角度的后角和前角，不能简单用直角实体代替，否则模型只具备外观而无法反映切削原理。对于锁紧斜接这一功能，关键在于成型面之间能够形成相互贴合甚至轻微嵌入的配合边界，使拼接后的构件在施胶或加压后具有更好的定位能力。刀头肩部的台阶面可用于控制加工深度，当刀具下放到设定位置后，

　　台阶面与工件表面或靠山接触，限制继续切入，从而保证批量加工时斜面尺寸一致。这种深度控制结构在流水线作业中尤为重要，它降低了对工人操作经验的依赖，也便于与定位夹具配合使用。在装配边界方面，除了刀柄本身，还要考虑刀具上方螺母、夹头压板的旋转空间。若刀头直径较大而设备夹头外径也较大，加工深槽或靠近靠山位置时可能出现干涉，因此在结构设计阶段就要把夹头轮廓作为最小包络体一并校核。刃口最外圆到刀柄轴线的距离、刀头底面到刀柄端面的距离、最大切削深度以及有效刃长，都是现场选型时必须核对的参数。整体而言，该模型呈现的是一种典型的木工成型铣刀，其价值不在于复杂的曲面外观，而在于通过回转切削轮廓实现稳定的45度斜接加工。理解刀柄装夹、刃口分布、排屑空间、角度控制和深度定位之间的关系，才能在设备选型和结构设计中避免干涉、振动和崩边问题，使刀具真正服务于高精度、可重复的板材拼接生产。
