木工凿刨床珩磨角度定位夹持夹具

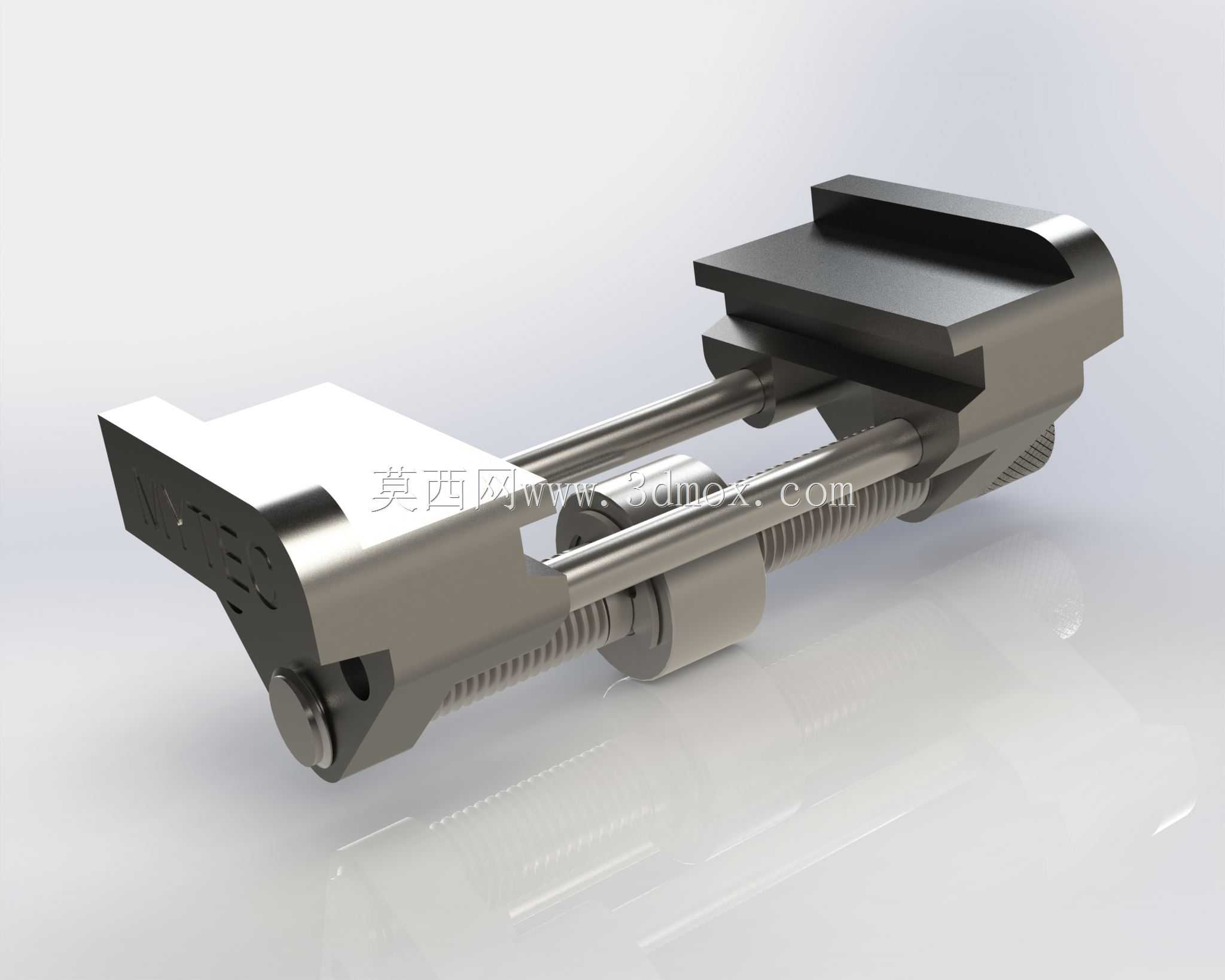

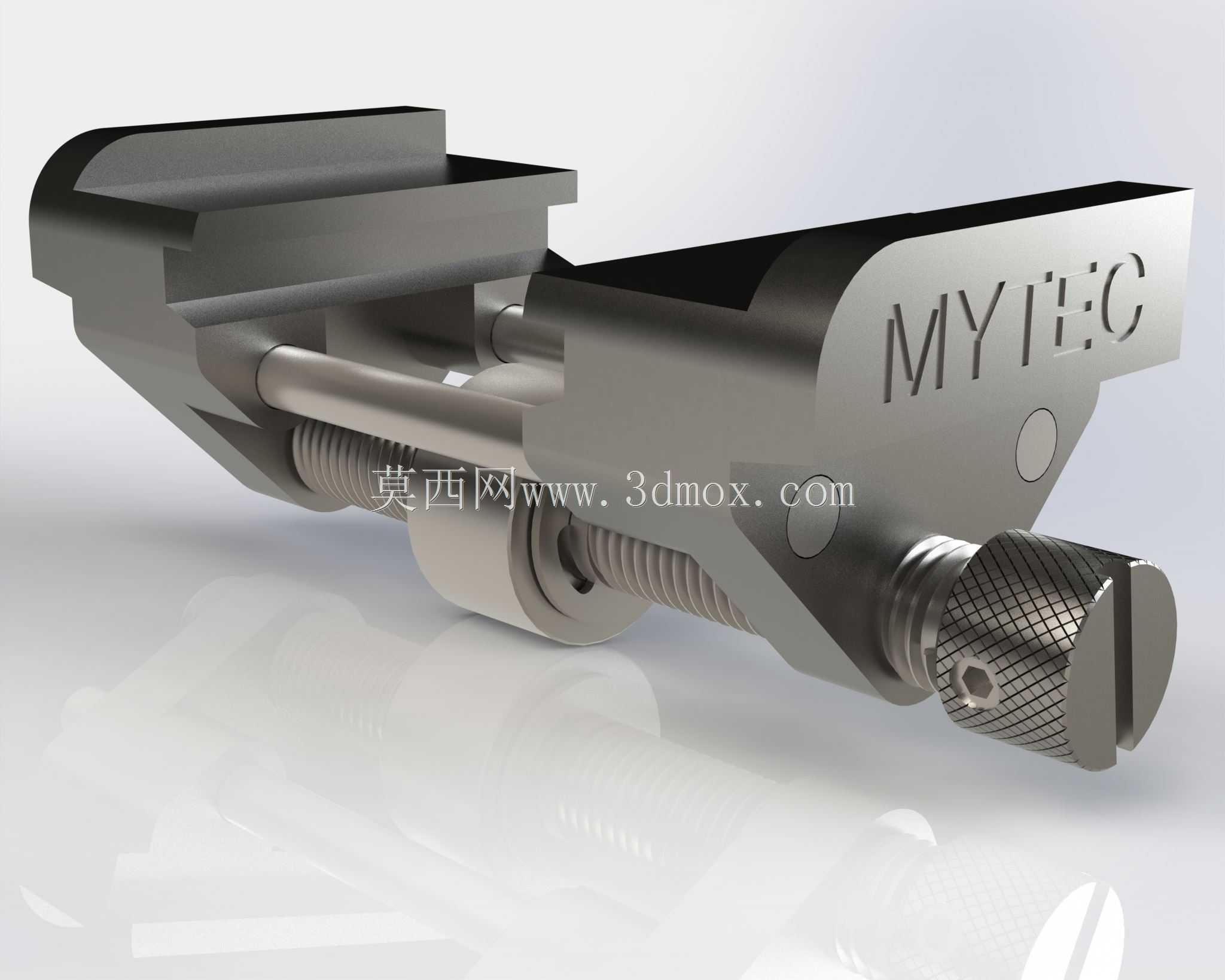

　　在木工刀具修磨与手工刃磨场景中，凿子、刨刀片的角度一致性直接决定切削顺畅度、排屑方向和最终表面质量。该夹持导向装置的核心价值，在于把原本依赖操作者手感的倾斜角度转化为可重复的机械约束，使刃口在油石、珩磨块或磨料表面上的进给路径保持稳定。装置采用两侧夹块配合导杆与螺杆的结构，夹块上方形成承托刀具的定位面，下方通过滑动副控制开合量，能够适应不同厚度的木工凿身和窄型刨刀片。螺杆端部的滚花设计允许徒手微调夹紧力，既避免薄壁刀具受压变形，又能在反复推拉修磨时防止刀具窜动。夹块侧面的MYTEC标识区域并非单纯装饰，其凸起轮廓同时增强了侧向刚性，并在手持或吸附于工作台时提供明确的握持边界。从实际使用看，这类夹具最常出现在木工房、修磨工位、

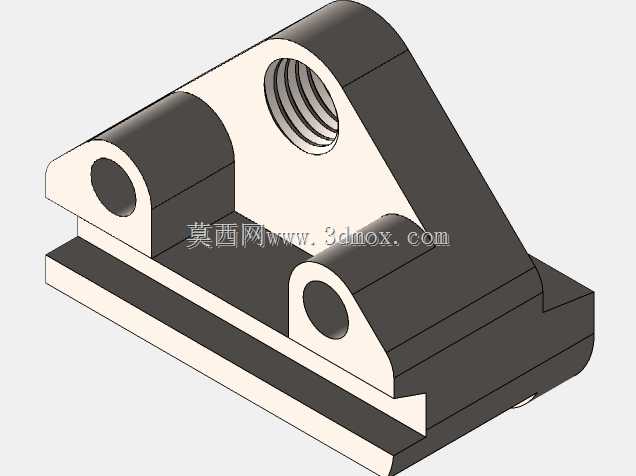

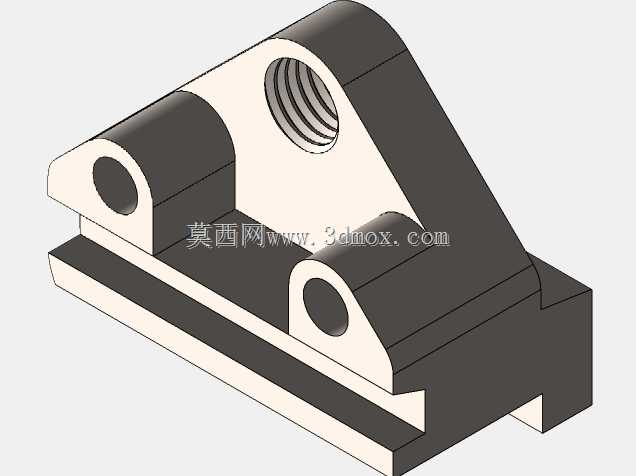

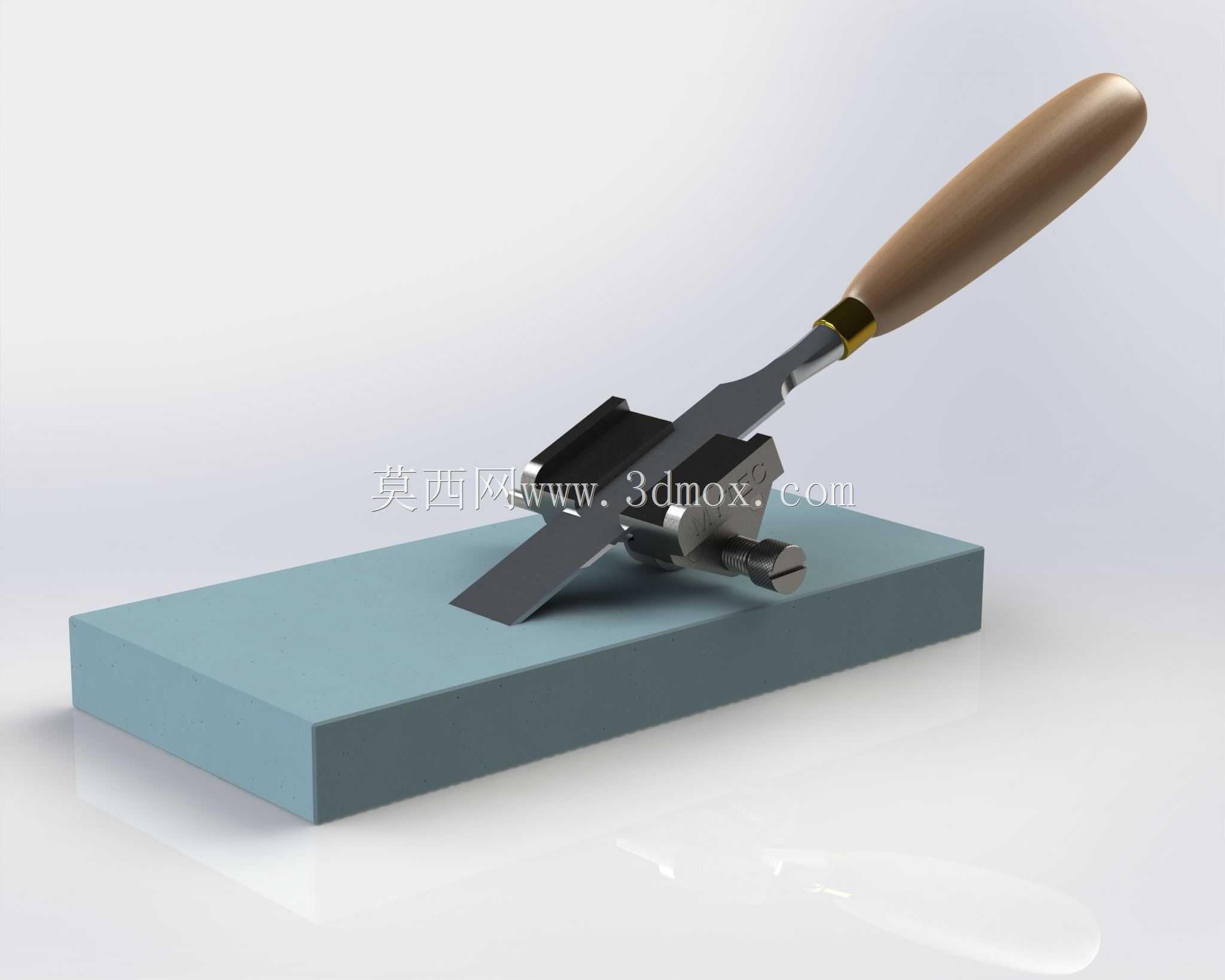

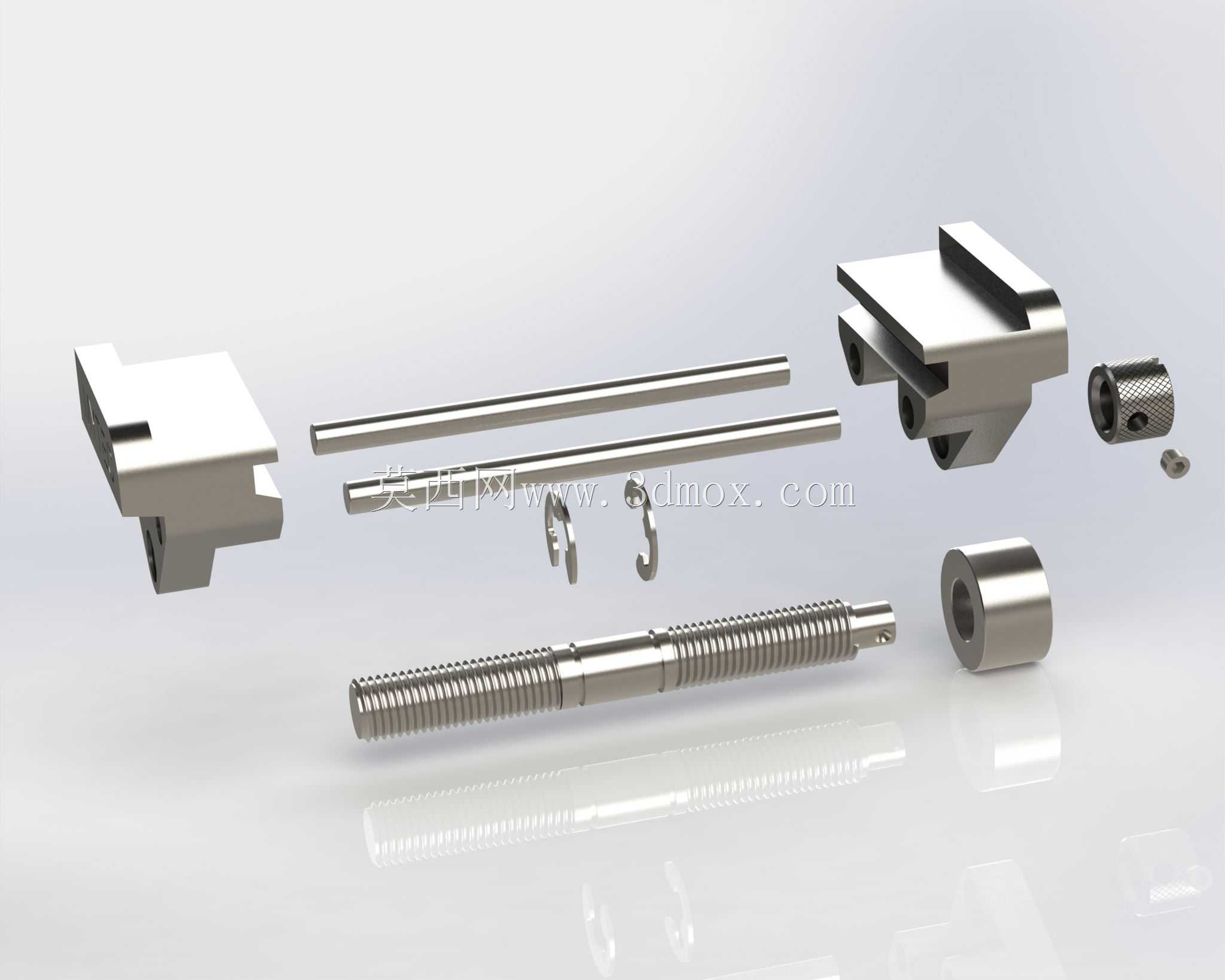

　　教学实训以及小型刀具维护环节。操作者将凿子或刨刀片置入夹口后，通过螺杆推动活动夹块沿导杆平移，使刀具被稳定夹持在设定角度；随后把夹具底面或导向边贴靠在珩磨面上，沿固定方向往复移动，即可形成连续、均匀的刃带。相比纯手持修磨，该结构能显著降低角度抖动造成的卷刃、凹弧和二次倒角问题，尤其适合批量修磨同规格刨刀，或在缺乏专业刃磨机时完成高精度手工修磨。设计思路上，装置优先保证导向刚性与操作便利性。两根平行导杆承担主要滑动导向，螺杆位于中部提供集中夹紧力，使受力路径短、变形小；夹块与刀具接触的顶面经过平面处理，可作为角度基准的一部分。夹块外形带有阶梯和避让槽，既减轻整体重量，又为较宽刀片或刀体肩部留出空间，避免夹紧时发生干涉。

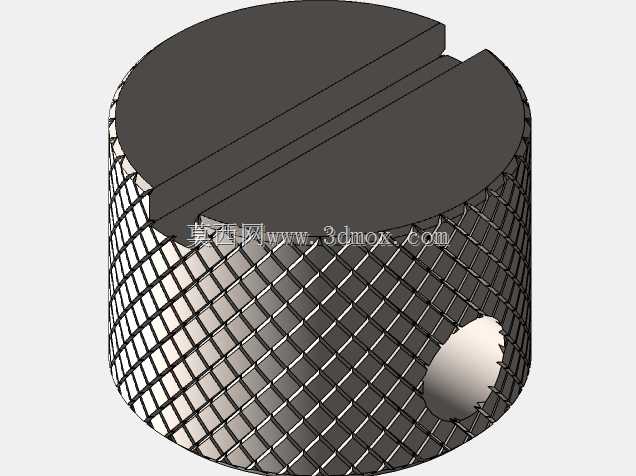

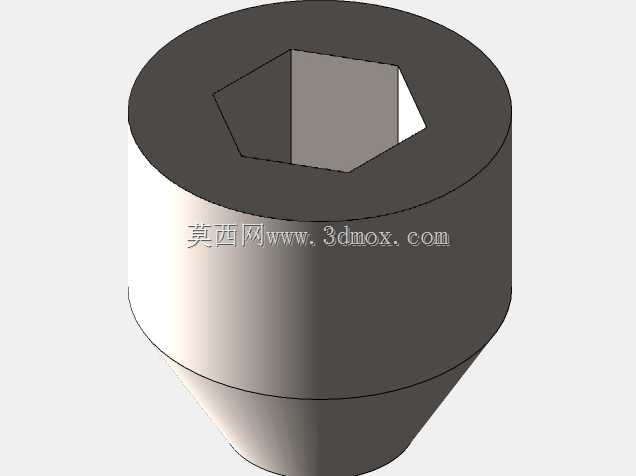

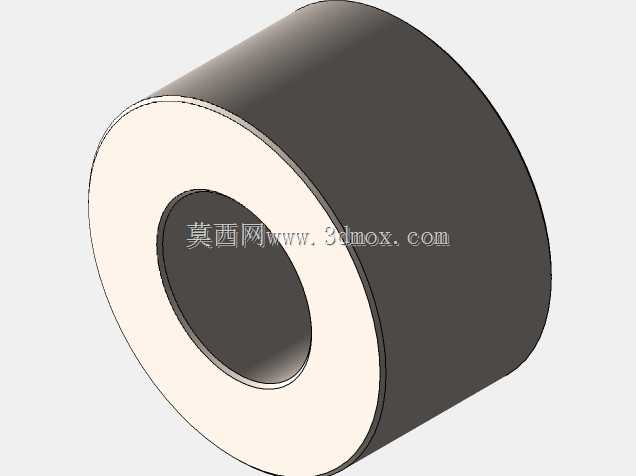

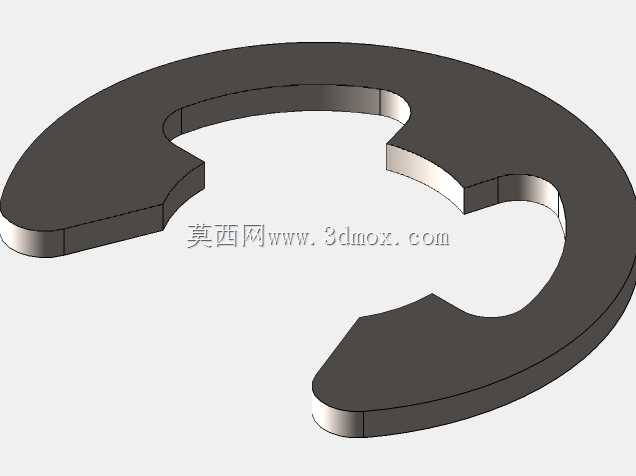

　　端部旋钮附近的开槽与内六角结构可用于辅助锁紧或微调，使夹紧状态在长时间珩磨中不易松脱。外形与安装边界方面，装置整体呈长条状，长度方向覆盖导杆、夹块和旋钮，适合在常规油石或珩磨板范围内移动；宽度由两侧夹块决定，能够容纳常见木工凿和手刨刀片的厚度区间；高度则集中在夹块与旋钮区域，手持操作时重心靠近磨料表面，推移动作更平稳。底部接触面需要保持平整，任何毛刺或磕碰都会直接转化为角度误差，因此在建模与加工时应重点控制底面平面度、导杆平行度以及夹块滑动间隙。三维结构设计中，导杆孔与螺杆孔的同轴度是关键。若孔位偏斜，活动夹块会在夹紧过程中产生卡滞或抬起，导致刀具定位面失准；夹块顶面与底面的平行度则决定刃磨角度是否准确。模型中对螺纹段、光杆段、

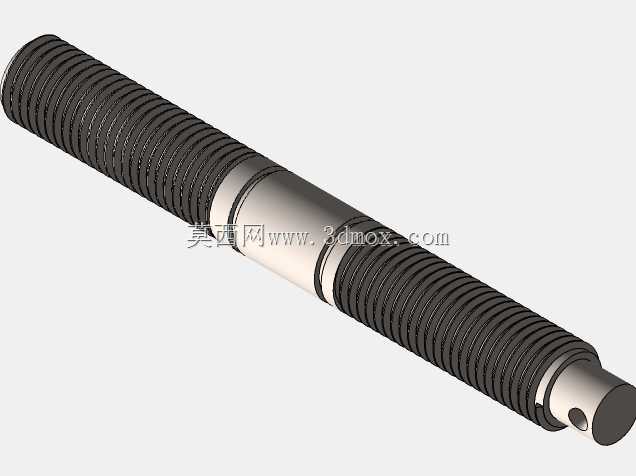

　　滚花旋钮和夹爪轮廓均做了清晰表达，便于在工程图中直接提取配合尺寸、检查运动行程，并据此判断最大开口、最小夹持厚度以及旋钮旋入极限。对于结构设计人员，该模型可作为手动夹紧夹具的典型案例：它展示了如何用最少零件实现导向、夹紧和角度基准三项功能；对于设备选型人员，可据此评估其在木工修磨工位中的适配性，判断是否需要增加磁吸底座、限位块或角度刻度；对于三维建模从业者，模型中规则的拉伸体、圆柱导杆、螺纹特征和表面滚花，适合练习装配约束、运动干涉检查与工程图尺寸标注。实际修磨时还需注意，夹具提供的是稳定导向，并不替代磨料粒度选择和刃口检测。粗磨可使用较低目数磨料快速形成斜面，精磨则换用更高目数油石并减小进给压力。夹紧前应确认刀背与定位面贴合，刃口伸出量一致；珩磨过程中保持整个夹具底面同时接触磨料表面，避免单侧施压造成斜角偏移。对于刨床刀片，由于其刃口较长，可分段夹持并逐段修磨，但每次装夹都应保持相同基准面，以保证整条刃线平直。该装置结构紧凑、零件数量少、维护方便，没有复杂的气动或电动元件，适合对成本敏感且需要快速换型的木工修磨场景。通过螺杆微调与平行导杆的组合，它把手工刃磨中最难控制的角度稳定性问题转化为直观的机械定位，从而提升凿子和刨刀片的刃口质量与重复修磨效率。
