CR10S PRO挤出打印喷头结构设计

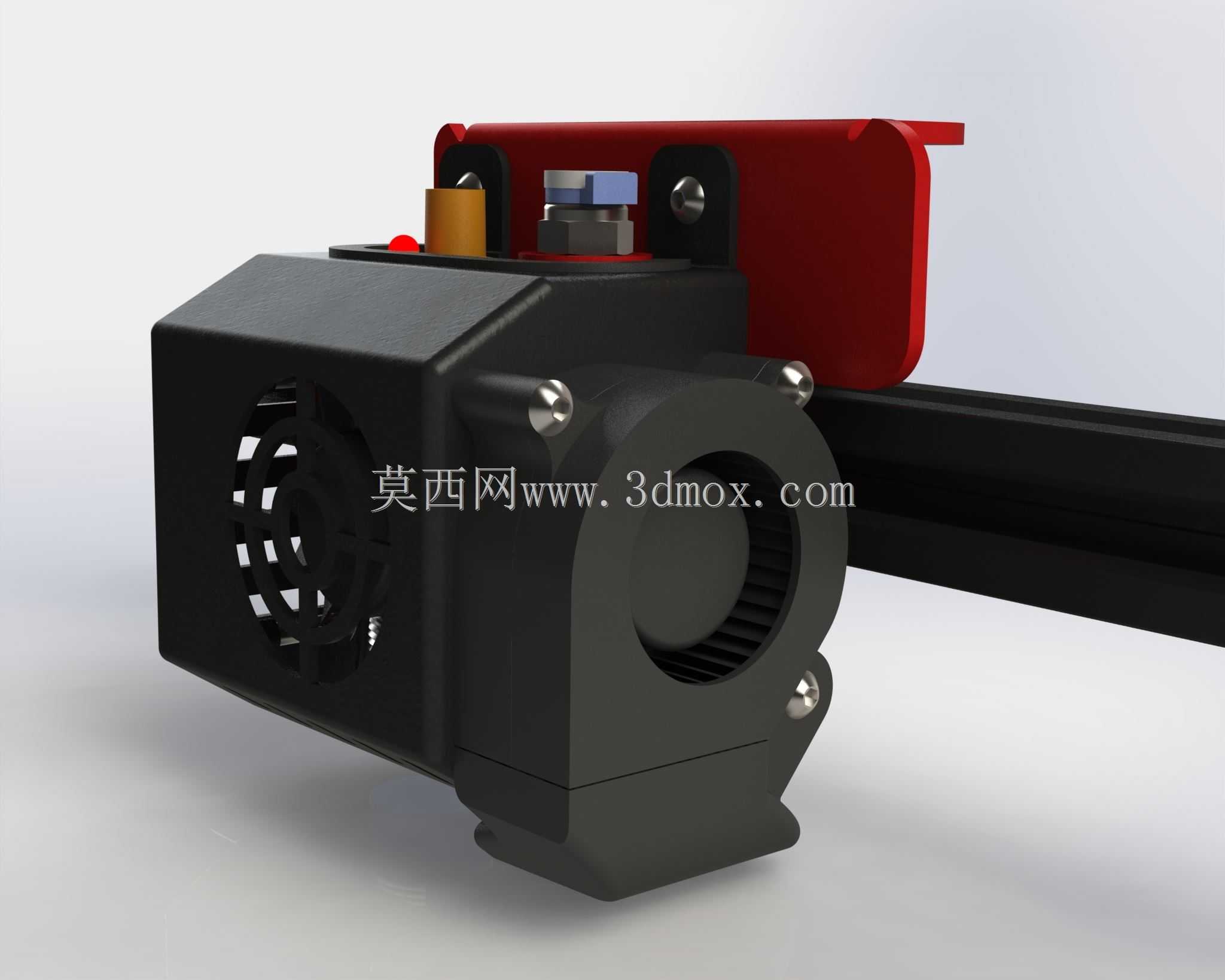

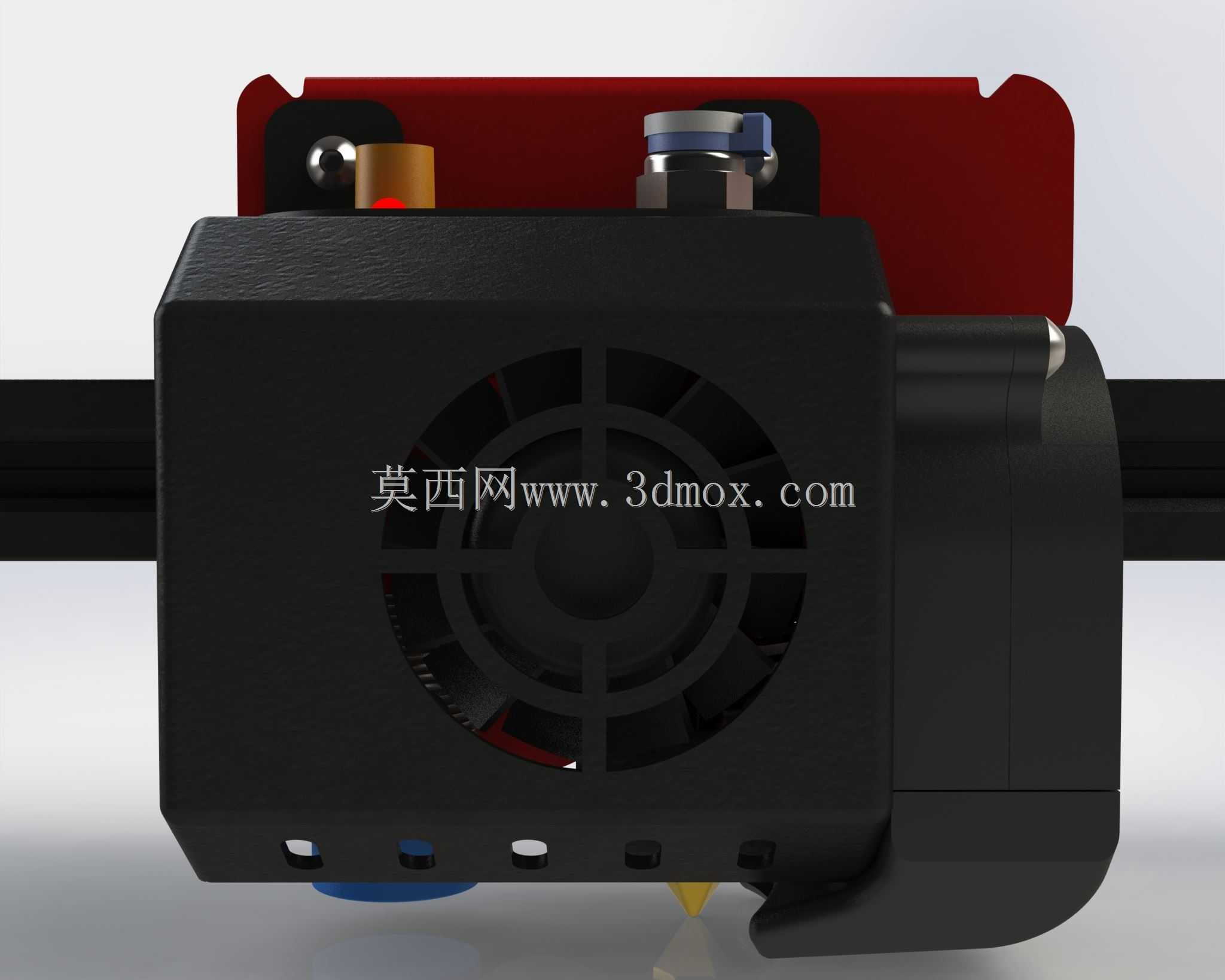

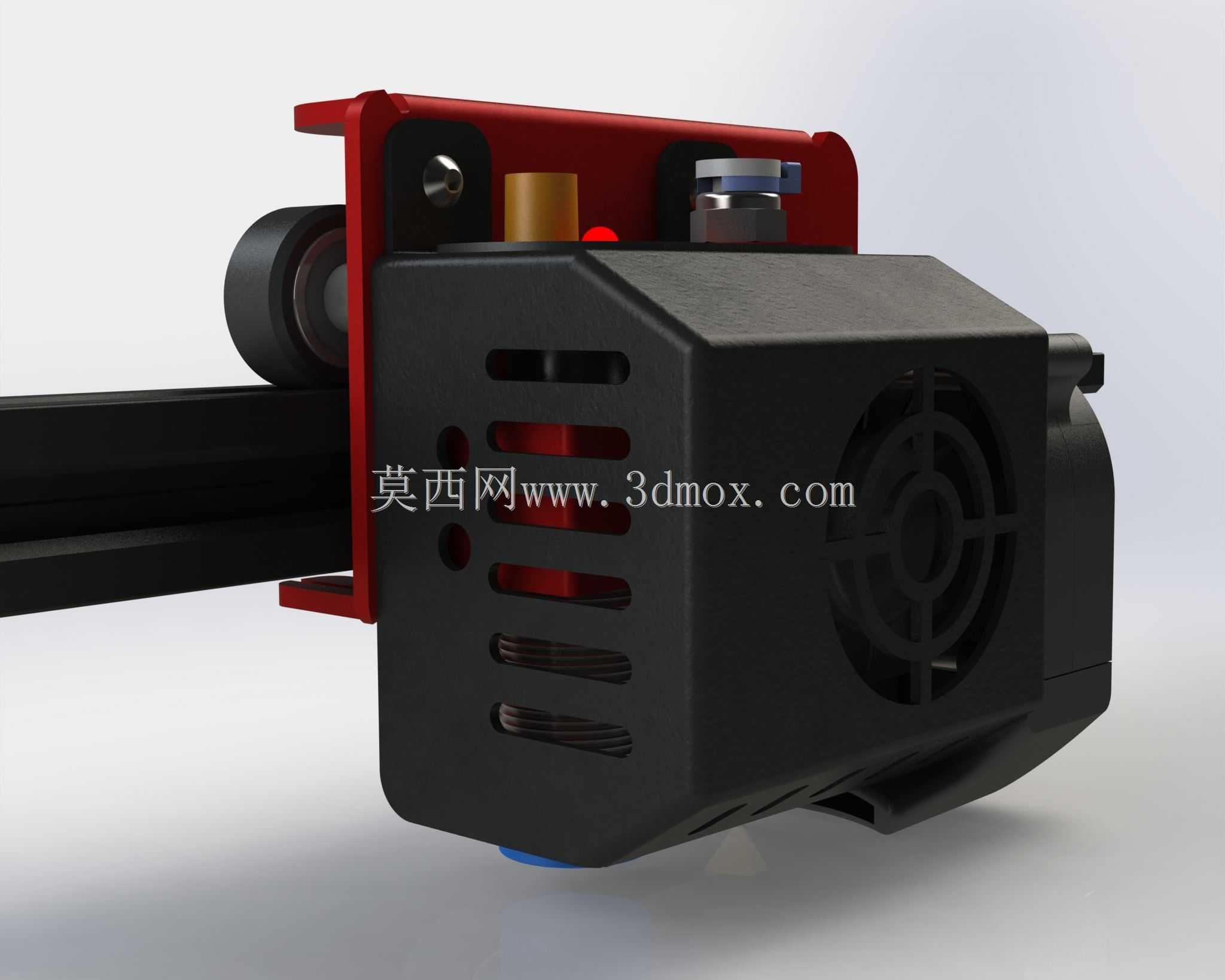

　　该打印喷头组件为CR10S PRO机型的核心挤出执行部件，整体采用模块化集成布局，将熔融挤出、风冷散热、位置感应、安装固定等功能整合在紧凑的安装空间内，适配桌面级FDM 3D打印机的X轴滑车安装位，可直接完成耗材熔融、逐层挤出成型的核心工序，同时兼顾散热效率、装配维护便利性与运行稳定性。

　　从实际应用场景来看，这类集成式喷头主要面向桌面级FDM熔融沉积成型设备，在消费级、桌面级创客3D打印场景中承担耗材熔融挤出的核心功能，适配PLA、ABS等常见FDM打印耗材，可直接替换同规格机型的原厂喷头组件，也可作为定制化3D打印机改装的核心执行部件，用于搭建大尺寸桌面打印设备、多喷头改装方案或专用工装打印平台。组件的安装接口完全匹配CR10S PRO的X轴滑车安装孔位，安装时无需对原有X轴运动结构做二次打孔或切割改造，仅需通过紧固件完成机械固定，再接插散热风扇、位置传感器的接线即可投入使用，大幅降低设备改装与维护的拆装成本。

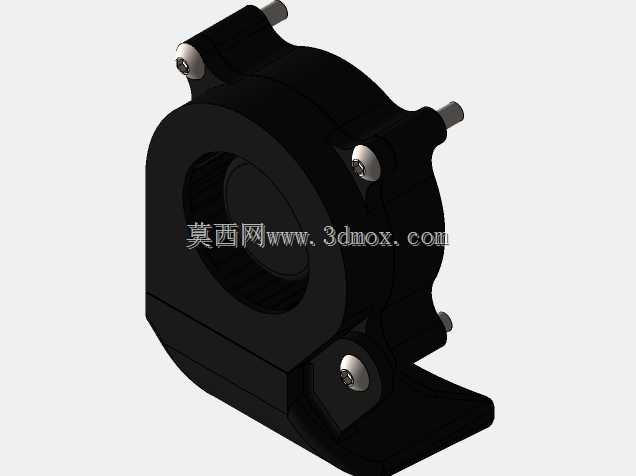

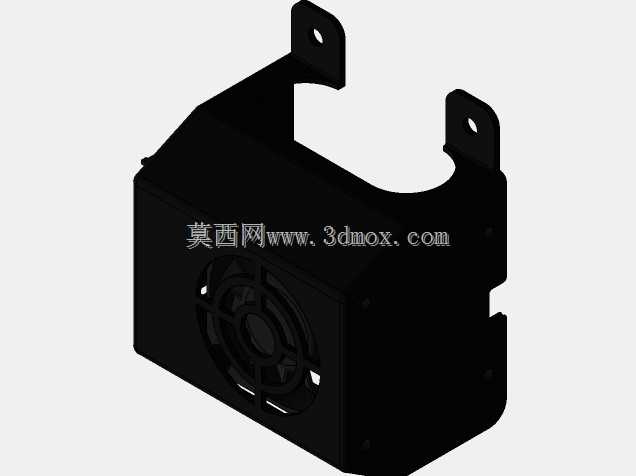

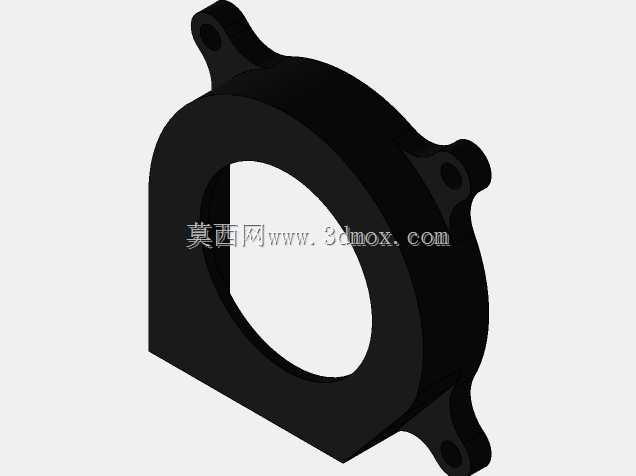

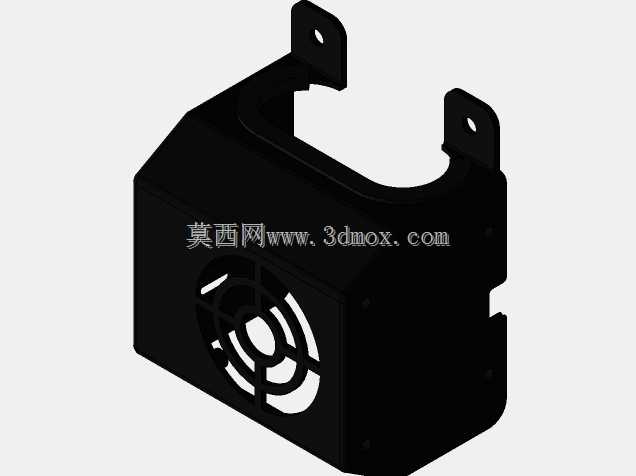

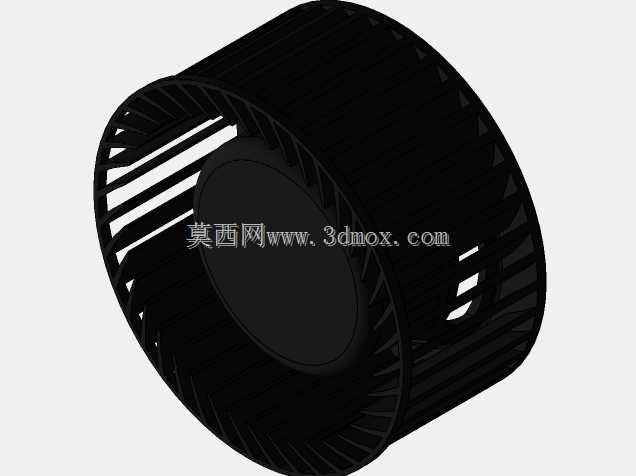

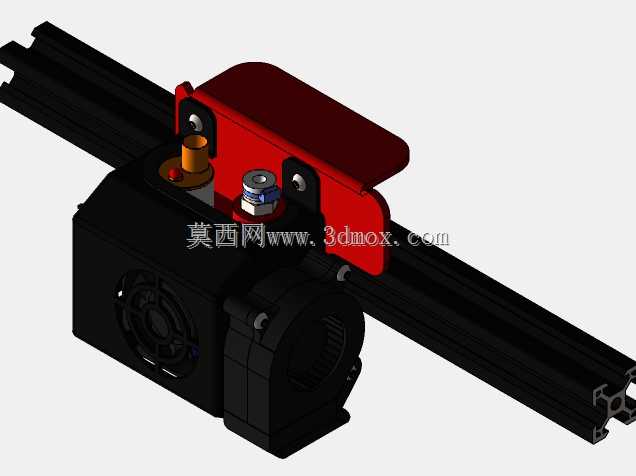

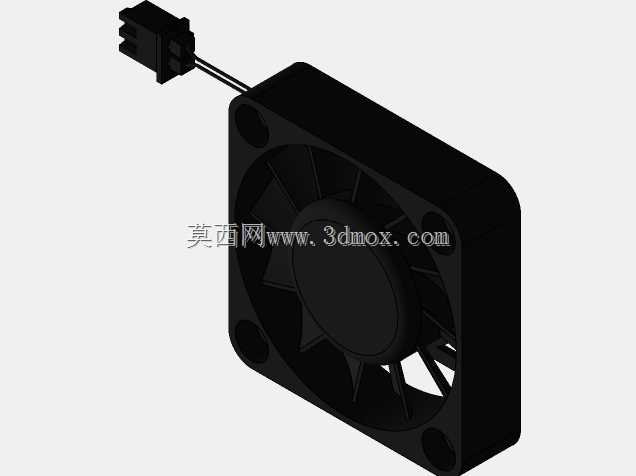

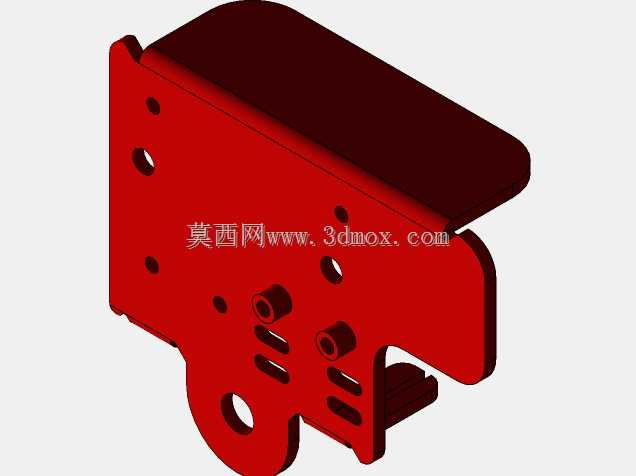

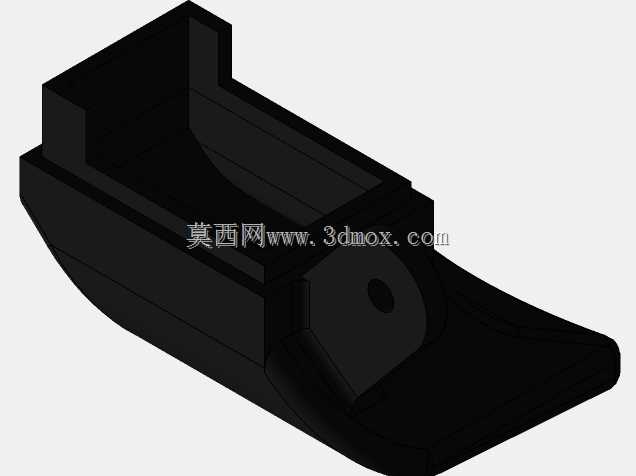

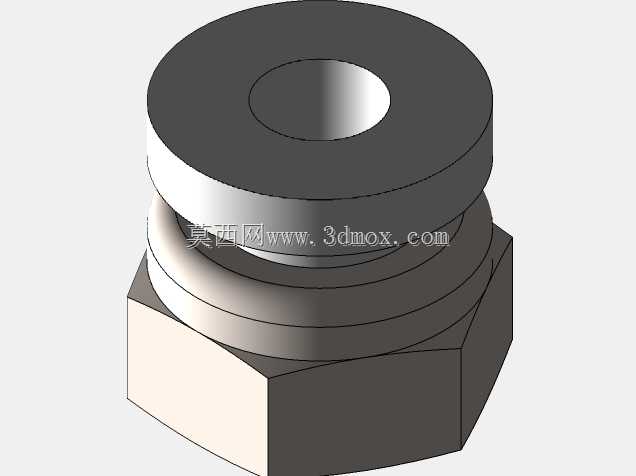

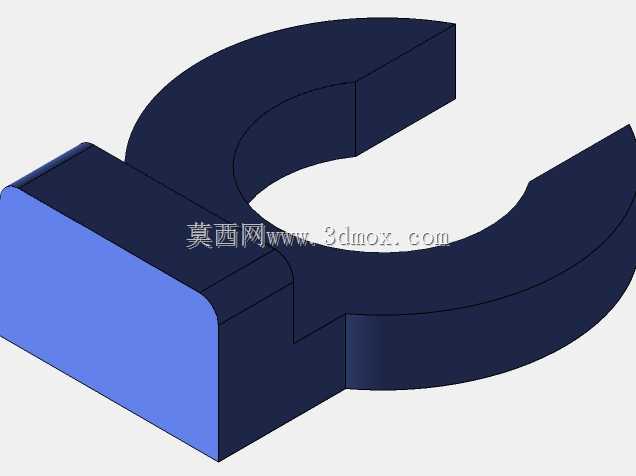

　　功能结构上，组件可划分为四个独立功能区块：顶部红色钣金支架为安装承载基座，预留了与X轴滑车对接的安装孔位，同时集成了挤出机进料对接位、喉管冷却风道的安装定位，钣金件采用折弯成型工艺，在保证结构刚性的同时控制整体重量，减少X轴运动负载，降低高速打印时的运动惯性，提升打印定位精度。中部黑色壳体为散热风道主体，内部集成了离心鼓风风扇与散热鳍片流道，喉管穿过散热区时，气流可沿鳍片间隙快速带走热量，避免喉管上部温度过高导致耗材提前膨胀、断料或堵头；壳体侧面预留了轴流风扇安装位，可直接固定40×40规格的通用散热风扇，针对热端区域提供定向风冷，保证成型件冷却定型速度，减少PLA等耗材打印时的拉丝、垂坠问题。

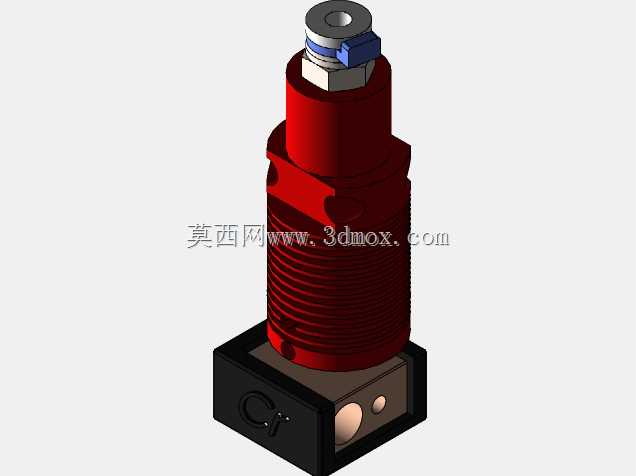

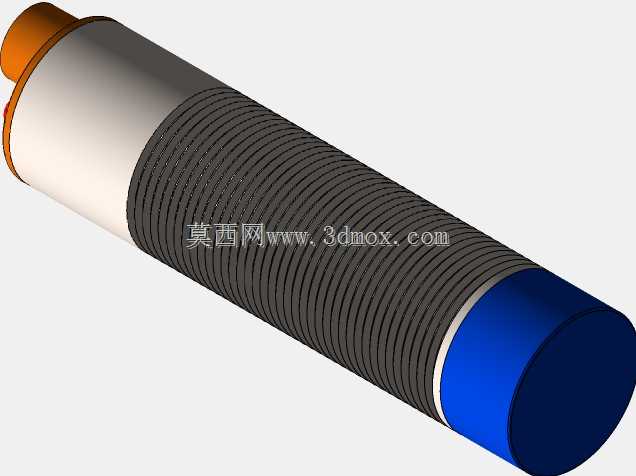

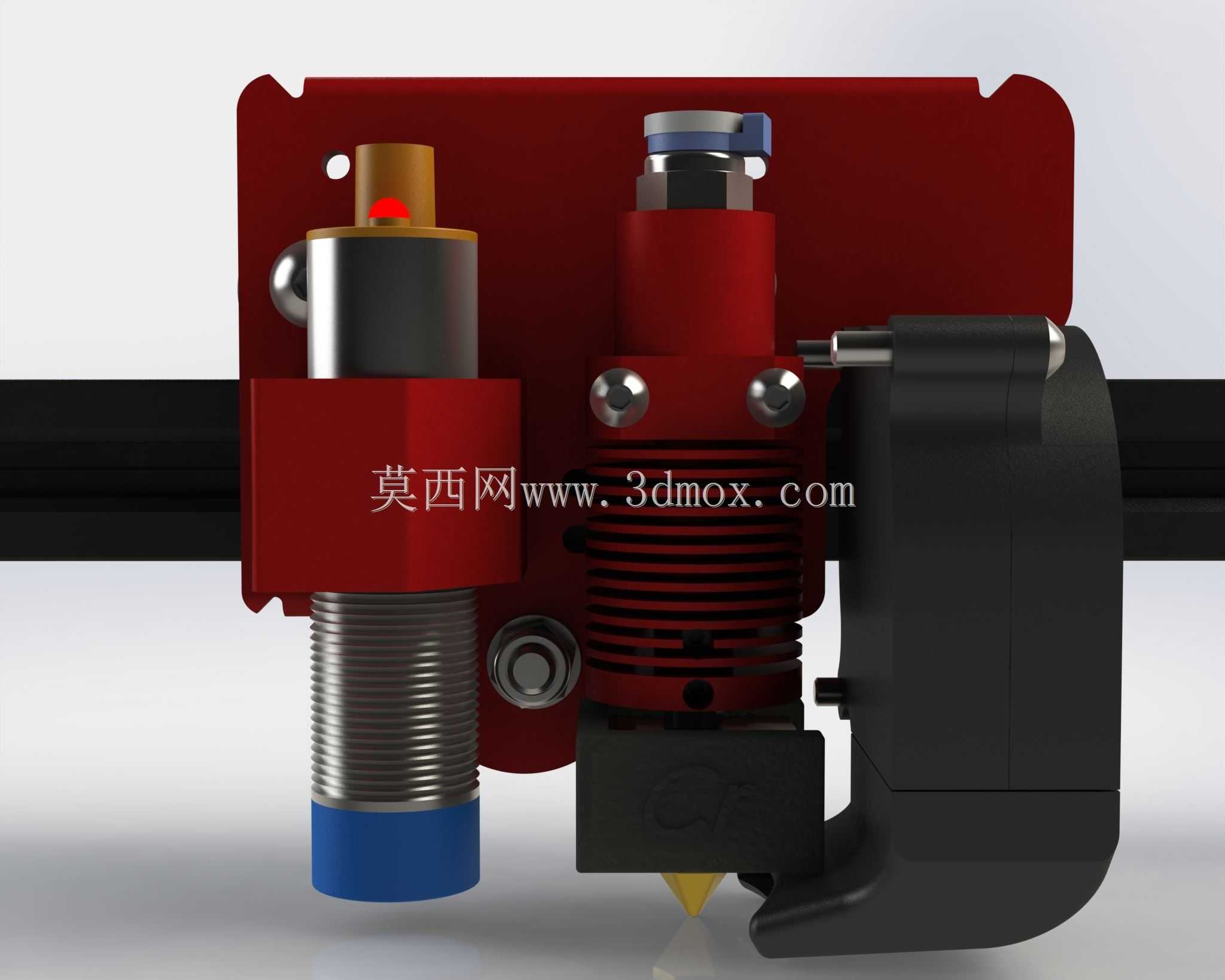

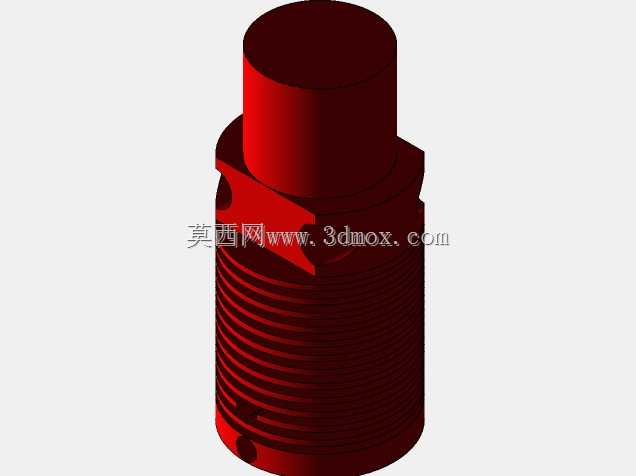

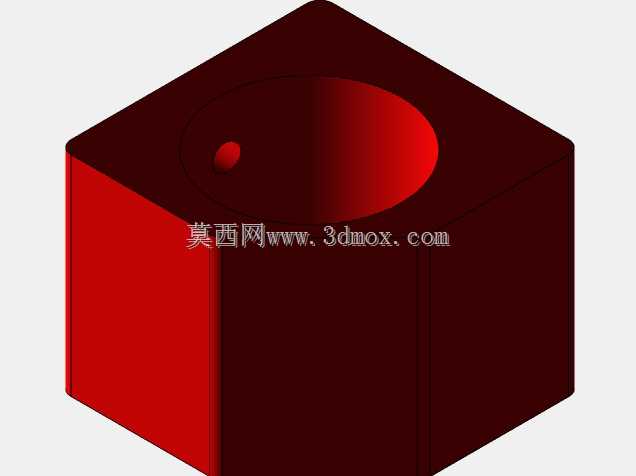

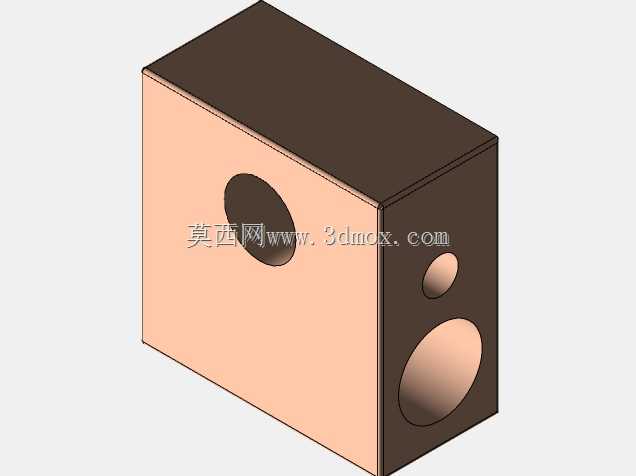

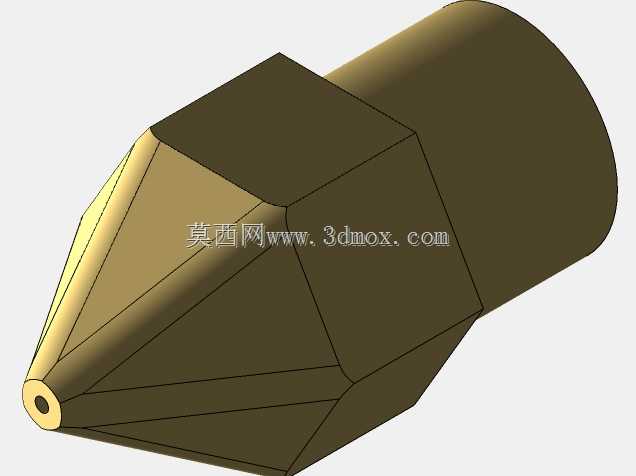

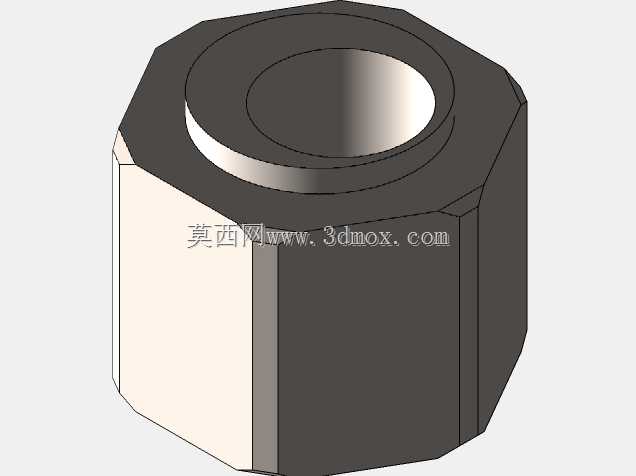

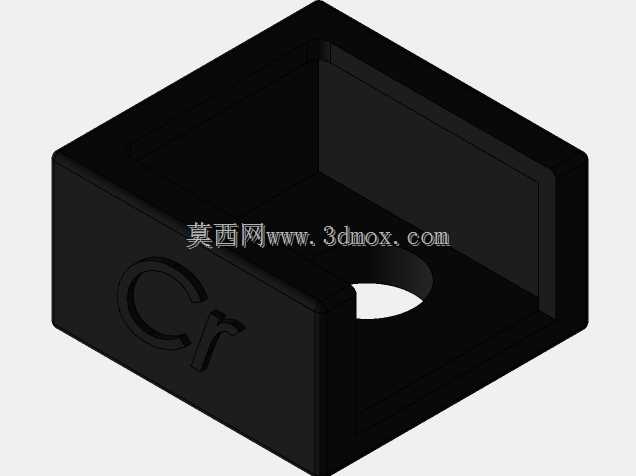

　　组件前端集成了感应式接近传感器，替代传统机械限位开关，传感器通过支架固定在喷头侧方，可精准检测热端与打印平台的相对位置，配合设备完成自动调平工序，非接触式检测的设计避免了机械开关长期使用后的触点磨损、回弹失效问题，检测重复精度更高，长期运行稳定性更强。热端模块采用通用E3D规格接口，可兼容不同口径的黄铜喷嘴，用户可根据打印精度、打印速度需求更换0.2mm至1.0mm区间的不同喷嘴，喉管与加热块、喷嘴的同轴度经过结构定位保证，减少耗材挤出时的阻力波动，避免出料不均导致的打印层纹问题。

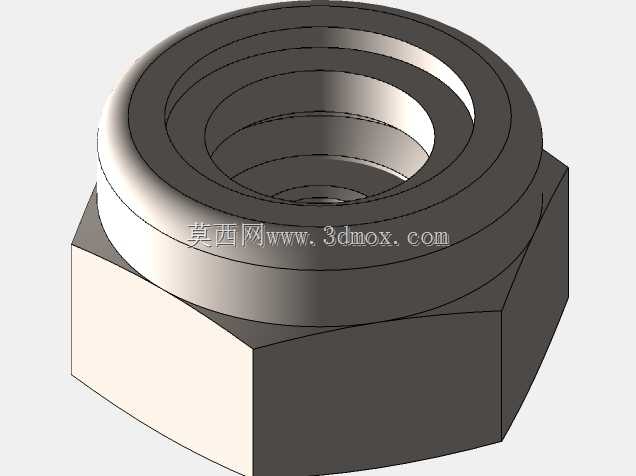

　　设计思路上，该组件优先平衡了散热性能、装配空间与运动负载三者的关系：风道内部采用导流结构设计，将鼓风风扇的气流集中导向散热鳍片与热端冷却区域，避免气流散逸导致的散热效率损失，同时壳体采用镂空格栅设计，在保证风道密封性的前提下最大化进风面积，减少风扇运行风阻。所有易损部件均采用标准化通用规格，散热风扇、接近传感器、喷嘴、喉管等配件均可直接采购市售标准件替换，无需定制专用配件，降低后期维护成本。组件整体外轮廓尺寸紧凑，安装后不会与打印机的X轴两端限位、Z轴立柱发生运动干涉，预留的接线走线位可将风扇、传感器、加热棒、热敏电阻的线材统一整理固定，避免喷头往复运动时线材拖拽、缠绕，影响打印运行稳定性。

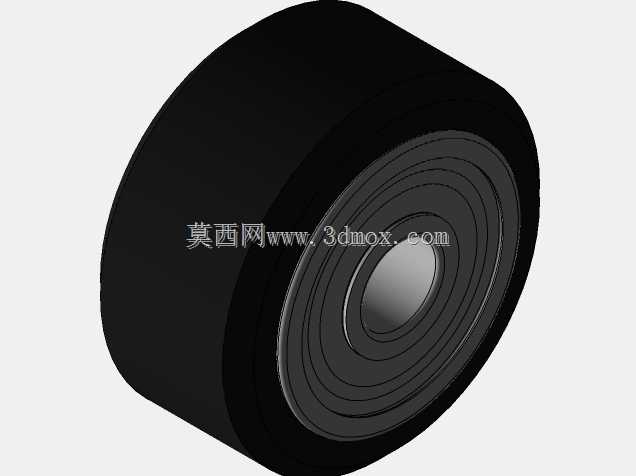

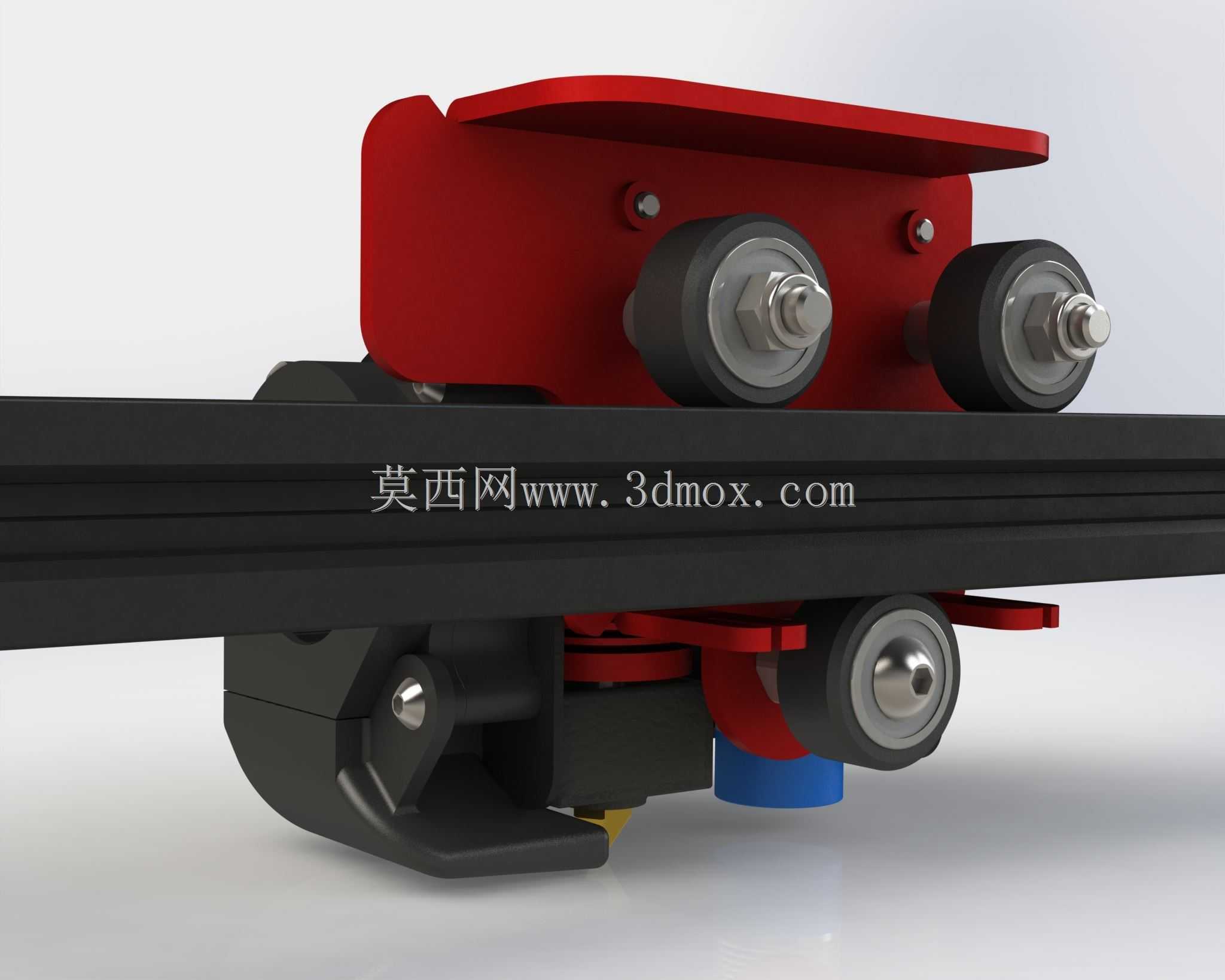

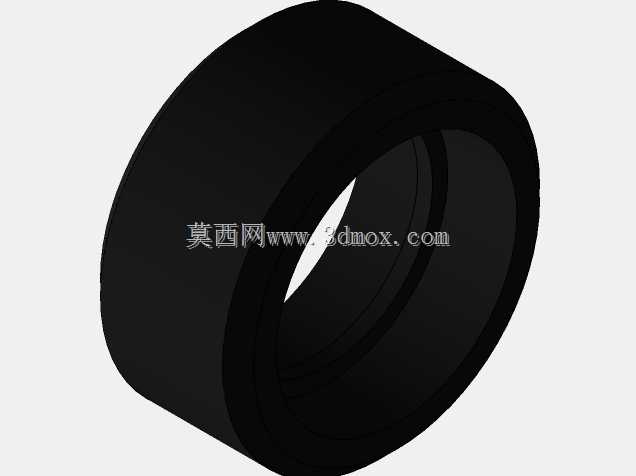

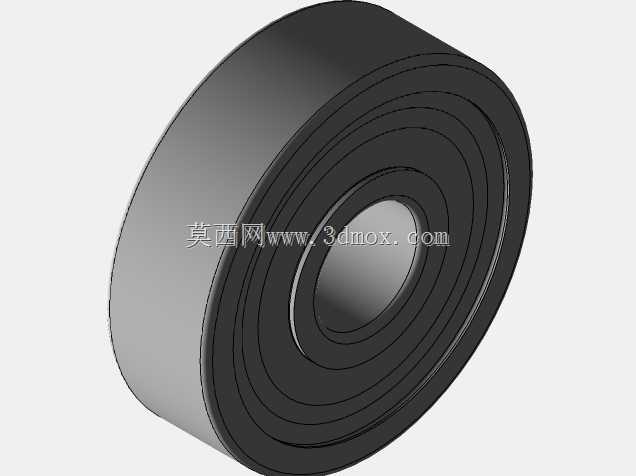

　　安装边界方面，顶部安装支架的孔位间距完全匹配CR10S PRO原厂X轴滑车的安装尺寸，组件整体重心靠近X轴导向轮安装位，减少运动时的偏心力矩；热端喷嘴突出于壳体下端面，保证打印时喷嘴可贴近平台，同时壳体下端与打印平台预留足够安全间隙，避免打印大尺寸模型时壳体刮蹭成型件。侧方传感器的检测位置可通过支架长槽微调，适配不同厚度的打印平台，保证自动调平检测的触发距离稳定在传感器额定检测区间内。
