木凿刨床珩磨角度定位夹具结构

在木工刃具修磨、小型机加工刃口处理的场景里，这类角度定位夹具的实用价值往往被一线操作人员低估。不少木工作坊、小型机修工位在修磨木凿、刨刀刃口时，常靠手持凭经验控制倾斜角度，磨出的刃口角度一致性差，要么刃口过薄容易崩缺，要么角度过钝切削阻力大，批量修磨时甚至会出现同批次刃具角度偏差超过5度的情况，直接影响后续木材刨削、凿削的加工表面质量。这款夹具的核心作用，就是在珩磨、打磨作业时给刃具提供稳定的角度基准，把操作人员从反复比对角度的繁琐操作里解放出来，哪怕是刚接触刃磨的新手，也能靠夹具的定位磨出角度一致的合格刃口。

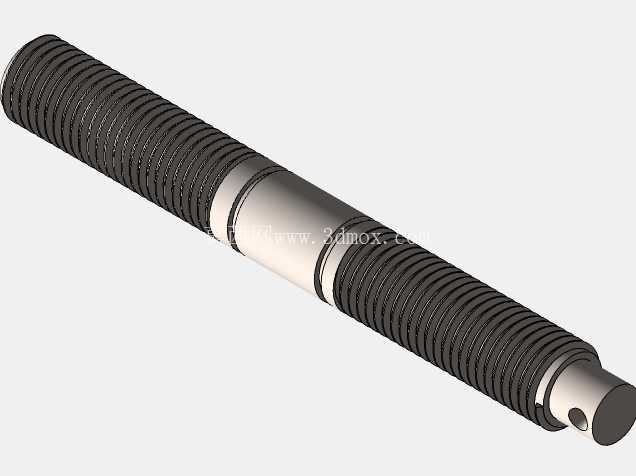

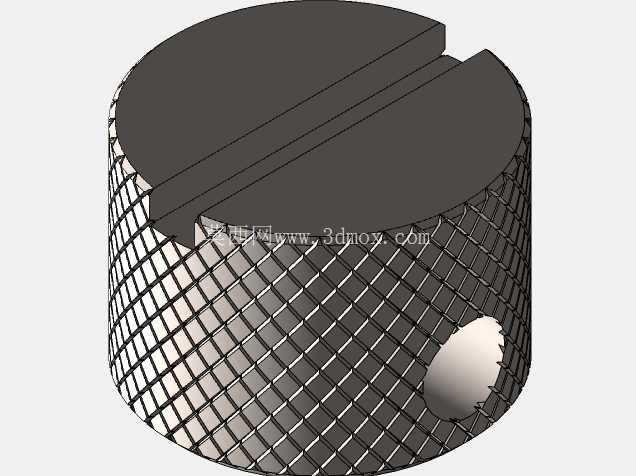

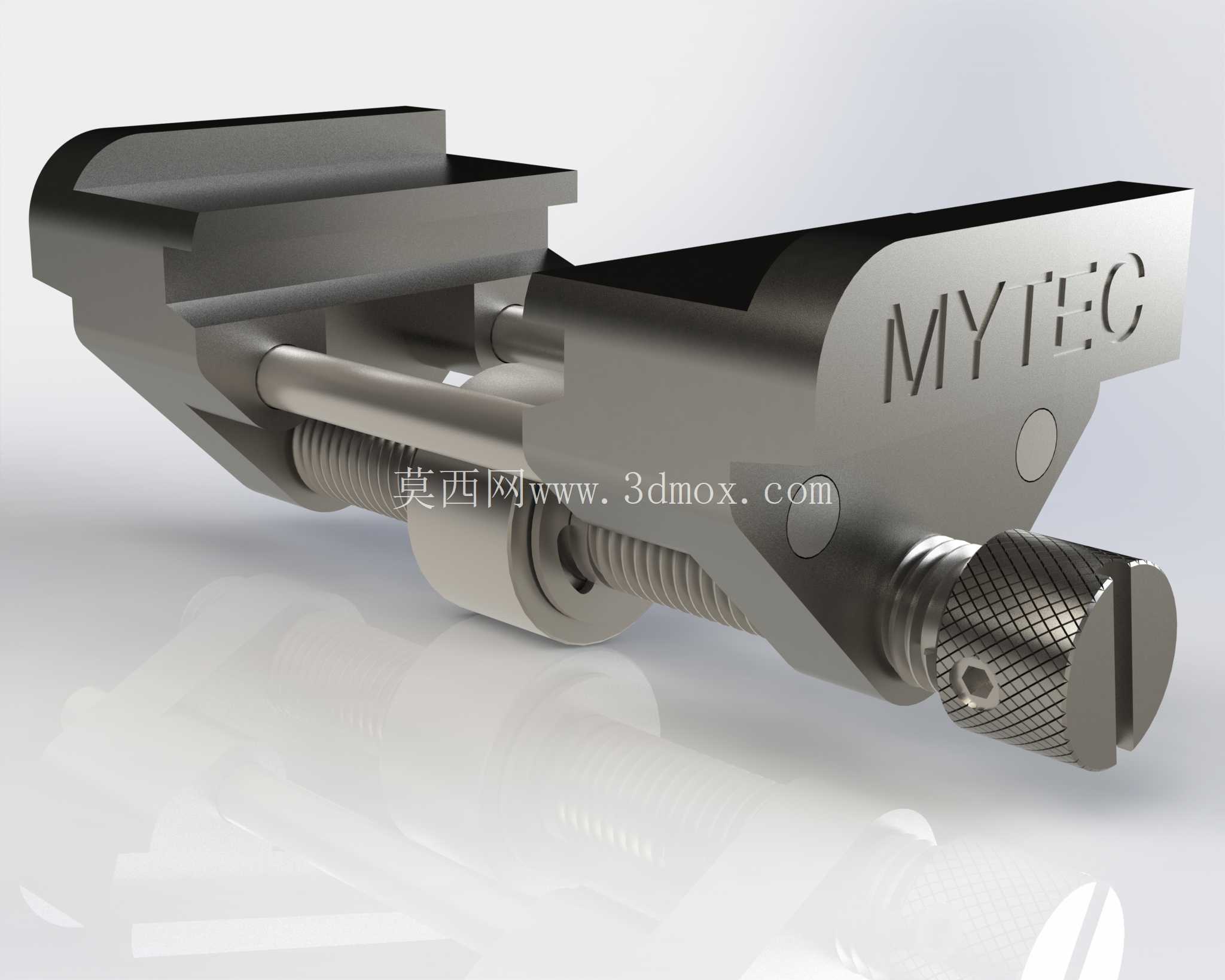

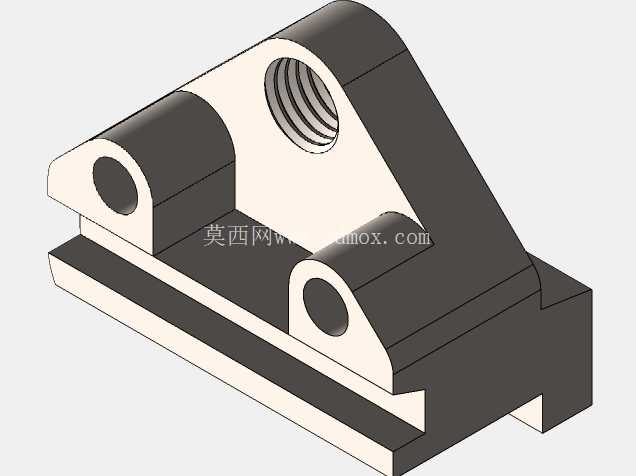

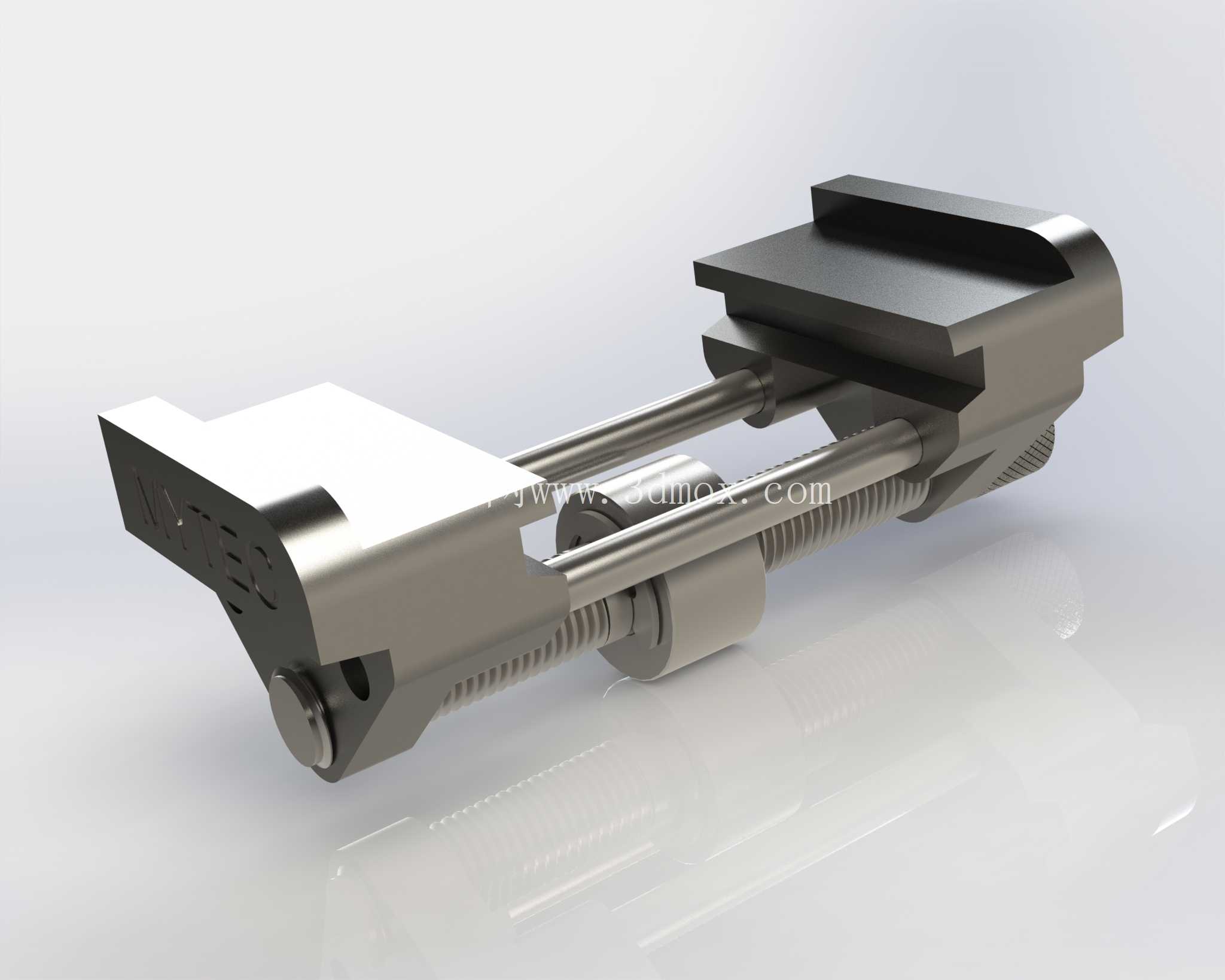

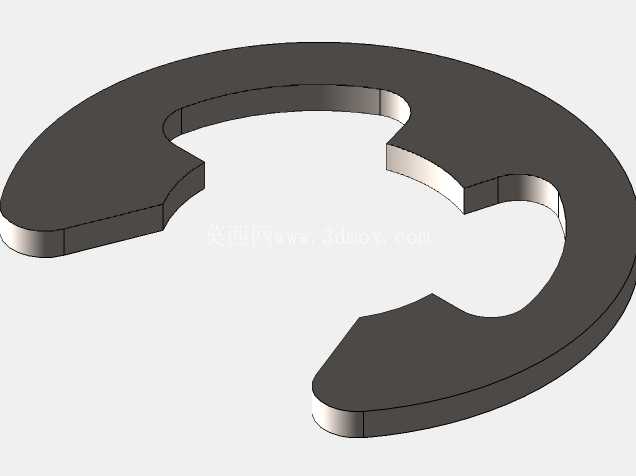

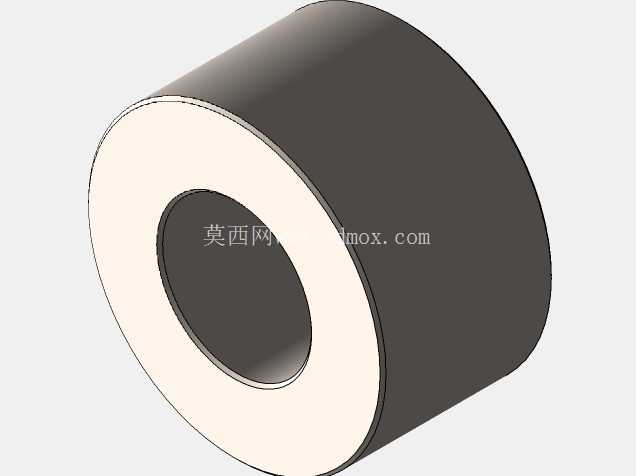

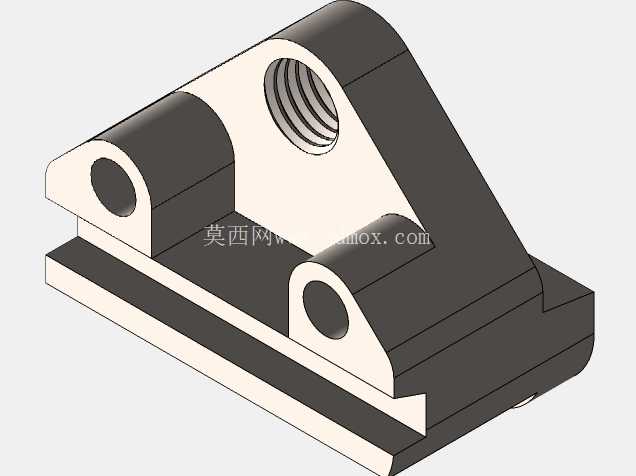

从结构设计逻辑来看，整个夹具采用螺杆进给的夹紧方式，主体的两个夹持块通过光滑导杆实现平行开合，梯形传动螺杆穿在两个夹持块的同轴螺纹孔内，转动尾部的滚花旋钮就能带动活动夹持块沿导杆轴向移动，实现对刃具的夹紧与松开。滚花旋钮的表面做了网纹滚花处理，即便手上沾有切削液、木屑或者金属粉尘，转动时也不会打滑，不需要额外借助扳手就能手动完成夹紧操作，适配工位上快速换件的作业节奏。夹持块的定位面做了高精度的平面磨削处理，两个夹持面的平行度控制在0.02mm以内，夹紧刃具时不会出现刃具歪斜的情况，保证刃口伸出长度的一致性。夹体侧面刻印的标识区域做了凹陷处理，避免长期使用后标识被磨损，同时也不会影响夹持面的平面度。

从安装边界和尺寸适配性来说，这款夹具的整体外形紧凑，不需要占用磨床或者珩磨设备的大量工作台面，底部的基准面做了平整处理，可以直接吸附在平面磨床的磁性工作台上，也可以通过压板固定在普通台钳、木工磨床的工作台上，适配多数小型修磨工位的安装条件。夹具的可夹持宽度覆盖了常规民用、工业用木凿和刨刀的厚度范围，从3mm的窄凿到50mm宽的刨刀都能稳定夹持，不需要额外更换夹块。导杆和螺杆的材质选用了中碳钢调质处理，表面做了发黑防锈处理，长期在有磨削粉尘、切削液飞溅的环境下使用也不会轻易生锈卡滞，传动螺杆的螺距选用了1.5mm的细牙螺纹，夹紧时的进给量可控，既能保证足够的夹紧力，又不会因为进给量过大夹崩硬质合金材质的刃具。

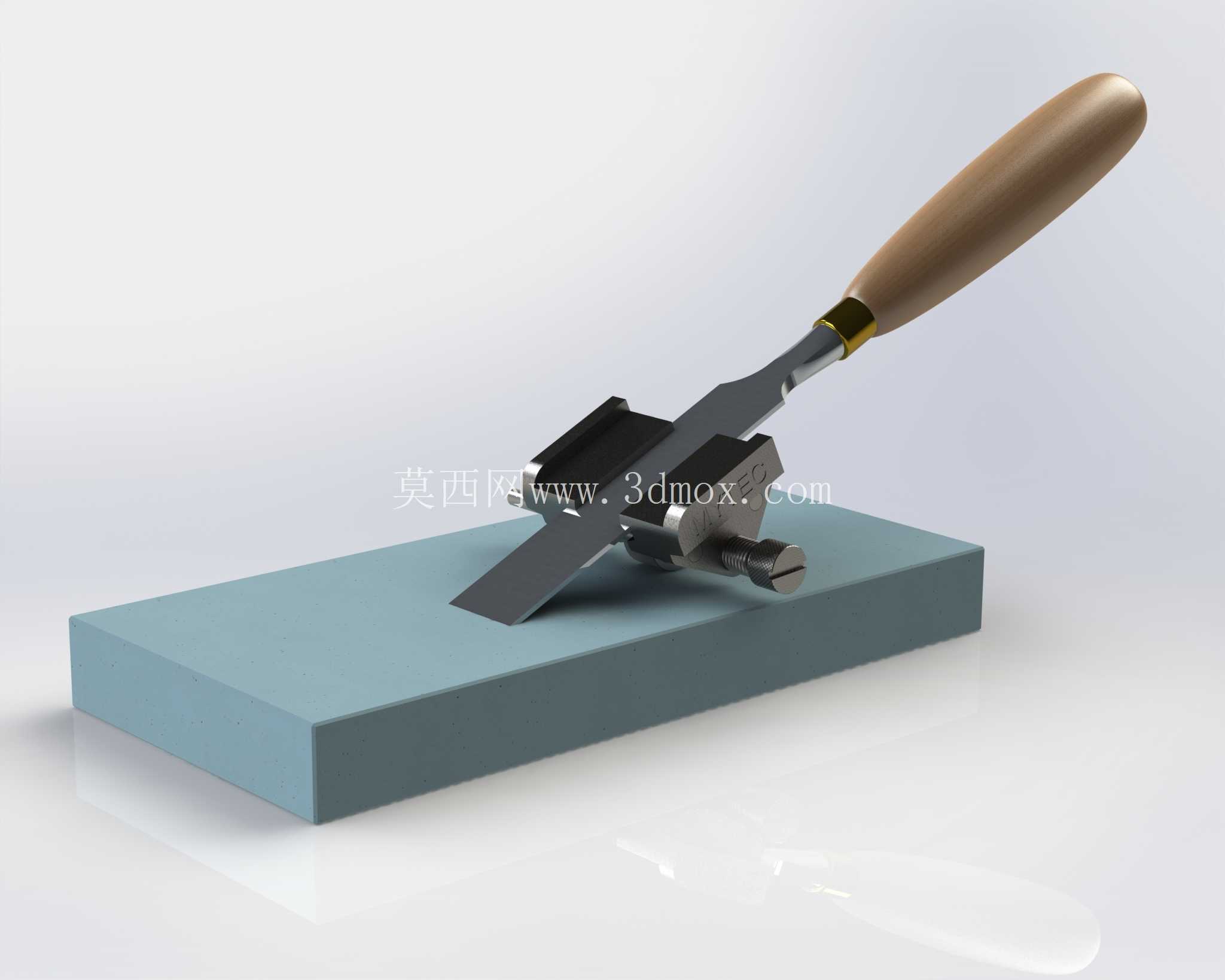

在实际使用过程中，操作人员只需要先根据要修磨的刃口角度，把夹具调整到对应的倾斜位置靠在磨床的定位挡板上，再将需要修磨的木凿或者刨刀插入两个夹持块之间，转动尾部的滚花旋钮夹紧刃具，调整好刃口伸出的长度，就可以直接在砂轮、油石或者珩磨头上进行修磨作业。修磨过程中夹具始终保持稳定的角度，不会因为手部施力的偏移改变刃口的磨削角度，磨出的刃口直线度好，角度偏差可以控制在0.5度以内，完全满足木工刨削、凿削作业对刃口角度的要求。和市面上常见的塑料材质角度定位器相比，全金属的结构刚性更好，夹紧时不会出现形变，长期使用也不会因为磨损导致定位精度下降。夹具体上的光杆和螺杆之间预留了足够的排屑间隙，磨削产生的金属碎屑、木屑不会卡在传动间隙里导致螺杆卡滞，日常维护只需要定期在螺杆和导杆上涂抹少量润滑脂，就能保证长时间的顺畅传动。

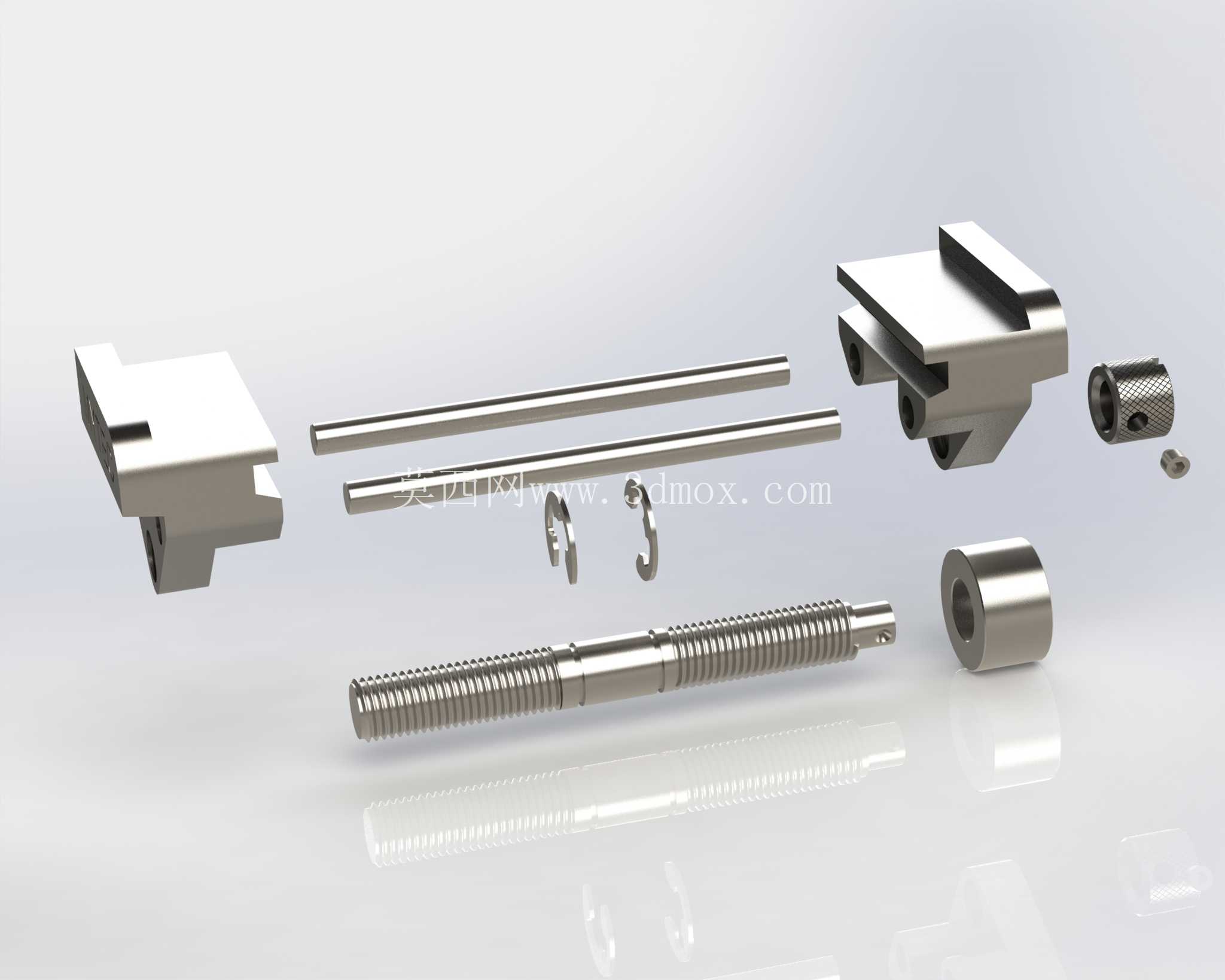

不少一线操作人员在修磨刃具时容易忽略刃口顶部的平面度问题，这款夹具的夹持基准面和定位面的垂直度经过校准，夹紧刃具后刃口的顶部平面可以和磨削工作面保持平行，修磨时能顺带把刃口顶部的不平整部位磨平，避免因为刃口顶部不平导致的切削受力不均、刃口崩缺的问题。夹具的整体结构没有复杂的传动部件，拆解维护非常方便，只需要拧下螺杆端部的限位螺钉，就能把整个夹具拆成单个零件进行清洗，去除缝隙里积攒的磨削碎屑，重新组装后精度不会出现明显偏差，非常适合工位上长期高频使用。
