三头雾化喷雾装置结构设计方案

　　这款三头雾化喷雾装置的结构设计，核心围绕小空间内的多点雾化输出需求展开，整体采用圆柱式集成基座布局，将三个雾化发生单元整合在同一圆形底座上，避免了多喷头分散布置带来的管路冗余与安装繁琐问题。从实际应用场景来看，这类结构可直接嵌入小型加湿设备、桌面雾化消杀装置、景观造雾摆件、实验舱恒湿系统中使用，也可作为小型栽培箱的湿度调节组件，适配对雾化覆盖范围有均匀性要求、但安装空间受限的工况。

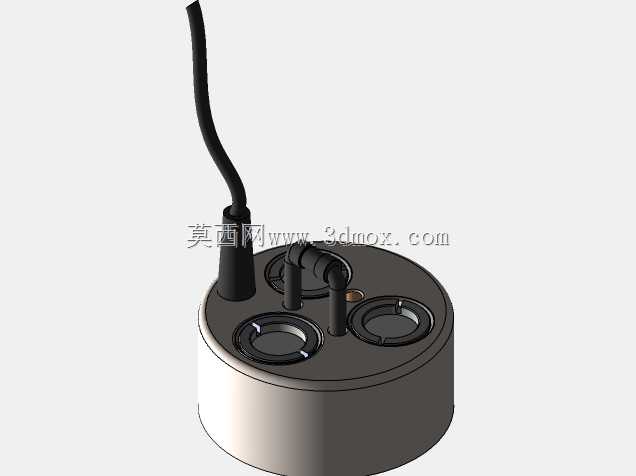

　　装置的功能特性首先体现在集成化的气路与液路布局上，三个雾化单元在基座顶面呈三角分布，每个单元都预留了独立的腔体安装位，既可以同步工作实现大范围快速雾化，也可通过外接控制阀路实现单头独立启停，适配不同的雾量需求。基座侧面引出的供电与信号引线采用侧出式走线设计，引线根部做了加高的护线套结构，既可以避免线材弯折断裂，也能防止基座表面积液顺着线材缝隙渗入内部电路，提升长期使用的可靠性。基座顶面除三个雾化单元安装位外，还预留了小型传感元件的安装孔位，可直接集成液位检测、雾量感应元件，无需额外在设备壳体上开孔加工，降低整机装配的加工成本。

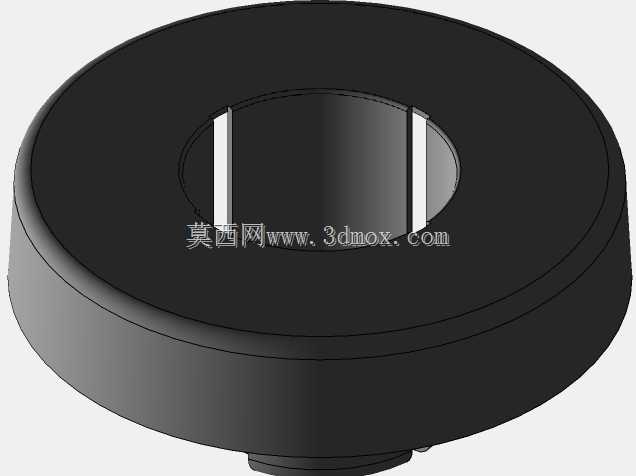

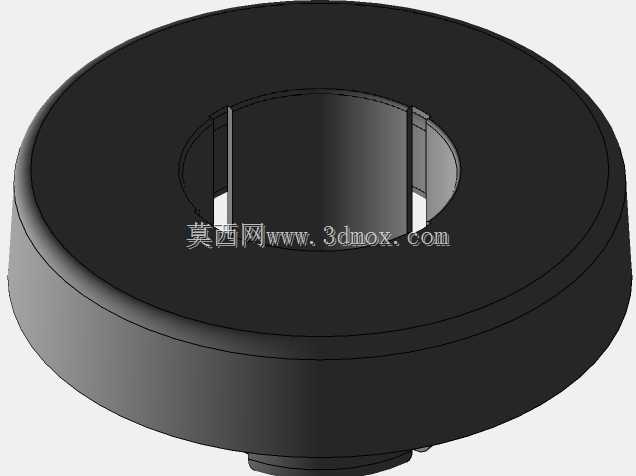

　　从设计思路层面拆解，整体结构优先保证装配与维护的便捷性，圆形基座采用上下分体式结构，上下壳体之间预留了密封槽位，可加装密封圈实现腔体防水，内部的电路板、震荡元件均可从上部开口直接装入，三个雾化单元的安装位采用统一的尺寸规格，零部件通用化程度高，单个雾化片损坏时可直接单独更换，无需整体报废基座。基座的圆柱外壁做了光滑过渡处理，没有多余的凸起结构，既可以通过侧壁卡装的方式固定在设备壳体内部，也可直接放置在平面上使用，适配多种安装形式。顶面的雾化单元外圈设置了环形定位槽，既可以固定雾化片的密封胶圈，也能承接凝结的水珠，让冷凝水顺着槽位回流到基座下部的储液区域，避免雾水凝结后四处滴落。

　　外形尺寸与安装边界方面，圆形基座的直径控制在极小的范围内，整体高度较低，属于矮胖型集成结构，占用的水平安装空间远小于三个独立喷头分散布置所需的空间，安装时只需在设备面板上预留对应直径的圆形过孔，或者在安装位预留四个固定孔位即可完成固定。引线从基座侧壁切向引出，出线方向可根据实际装配需求旋转调整，不会与周边的管路、结构件发生干涉。三个雾化单元的顶端高度保持一致，喷出的雾流不会互相干扰，雾场覆盖范围呈圆形均匀扩散，相比单头喷雾装置，在相同安装高度下，有效雾化覆盖面积可提升两倍以上，且不会出现局部雾量过大、边缘区域湿度不足的问题。

　　结构细节上，基座的棱角位置全部做了圆角过渡，避免装配过程中划伤操作人员，也减少了应力集中的问题，长期受内部震荡元件振动影响也不会出现壳体开裂的情况。内部的走线槽与腔体做了物理分隔，液路区域与电路区域完全隔离，即使出现储液腔渗漏的情况，液体也不会直接接触电路板，大幅提升使用安全性。这类集成式三头雾化结构，相比传统的单头外接分流管路的方案，省去了外接三通、接头与多段管路的装配步骤，整机生产时的装配工序更少，管路接头处的漏液风险也同步降低，更适合批量生产的小型雾化类设备选用。
