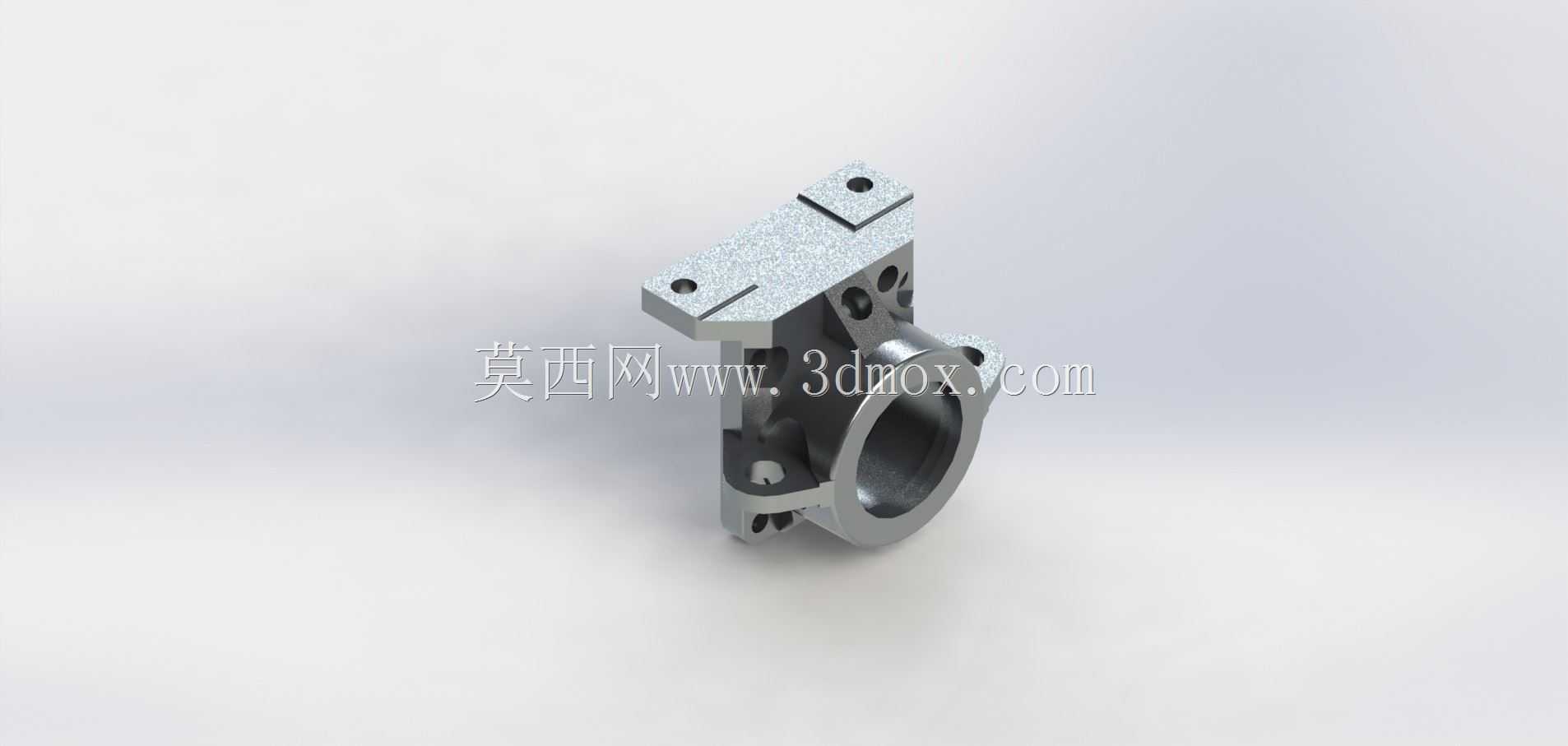

轨道交通铰接鼻支撑连接构件

　　该铰接鼻构件主要应用于轨道交通车辆走行部与车体连接的铰接点位，是传递车体载荷、缓冲运行振动的关键受力部件，在TGV这类高速铰接式列车的编组连接结构中，承担相邻车体之间的铰接定位、载荷传递功能，同时配合铰接轴实现车体间的相对转动，适配列车通过曲线轨道时的转角需求，避免刚性连接带来的结构应力集中。

　　从实际工况来看，该构件需要同时承受垂向静载、纵向冲击载荷以及横向摆动带来的交变应力，运行过程中还要承受轨道激振带来的高频振动，因此整体结构采用一体化铸造成型后再做关键安装面机加工的工艺路线，毛坯阶段预留足够的加工余量，消除铸造内应力后再对安装基准面、铰接孔位进行精加工，保证各安装面的形位公差与铰接孔的同轴度要求。

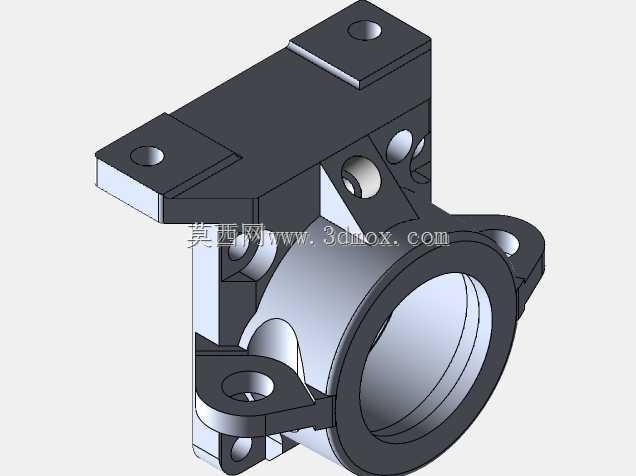

　　构件的主体结构分为上部安装座与下部铰接筒两部分，上部安装座设置两组平行的安装支耳，支耳上加工有贯通的螺栓安装孔，用于和车体底部的安装基座通过高强度螺栓紧固连接，支耳与主体衔接位置做了大圆角过渡，避免应力集中导致的疲劳开裂；下部为带贯通圆孔的铰接筒结构，圆孔为铰接销轴的装配位，内孔表面需要做精加工处理，保证与销轴的配合精度，筒壁外侧设置有加强筋结构，将上部安装座的载荷均匀传导至铰接筒整个圆周，提升构件的整体抗扭、抗弯性能。

　　在安装边界方面，上部两支耳的间距、安装孔的孔位间距均匹配对应车体安装基座的接口尺寸，安装面的平面度要求控制在合理范围内，保证螺栓紧固后构件不会出现附加安装应力；下部铰接孔的内径尺寸与配套铰接销轴外径为间隙配合，既保证销轴可以顺利装配，又能控制配合间隙避免运行过程中产生过大的冲击异响，铰接孔的轴向长度根据销轴的支撑跨度设计，保证销轴受力均匀，减少局部接触应力。

　　设计过程中优先考虑受力路径的合理性，载荷从上部安装支耳输入后，通过中部的实体支撑结构传导至下部铰接筒，再通过铰接销轴传递至相邻车体的连接结构，整个传力路径连续无突变，所有截面变化位置均设置圆弧过渡，从结构上降低应力集中系数。针对运行过程中的交变载荷工况，对铰接孔周边、支耳螺栓孔周边等应力集中区域做了局部加厚处理，同时在非受力区域做了适当的减重挖空，在保证结构强度与刚度满足设计要求的前提下，尽可能控制构件自身重量，符合轨道交通装备轻量化的设计趋势。

　　构件的外形轮廓充分考虑了装配空间的限制，上部支耳的外侧轮廓、下部铰接筒的外圆尺寸均避开周边管线、制动部件的安装空间，装配后不会与周边部件发生运动干涉，同时预留了足够的扳手操作空间，方便现场安装与后期检修时的螺栓拆装作业。铰接筒的端面设置有对应的密封件安装槽位，可配套安装防尘密封圈，避免运行过程中粉尘、雨水进入铰接配合面，减缓销轴与孔的磨损速度，延长部件的维护周期。

　　从三维建模的角度来看，该类构件建模时需要先梳理清楚各功能面的装配关系，先以铰接孔的中心轴线、上部安装面为基准建立建模坐标系，优先绘制主体的拉伸、旋转基础特征，再添加安装孔、加强筋、圆角等细节特征，建模过程中需要重点核对各安装尺寸的匹配性，尤其是孔位间距、配合面的尺寸公差，同时要预留出铸造拔模斜度与机加工余量，保证模型可以直接对接后续的工艺加工流程。
