无绳钻孔机动力输出组件结构设计

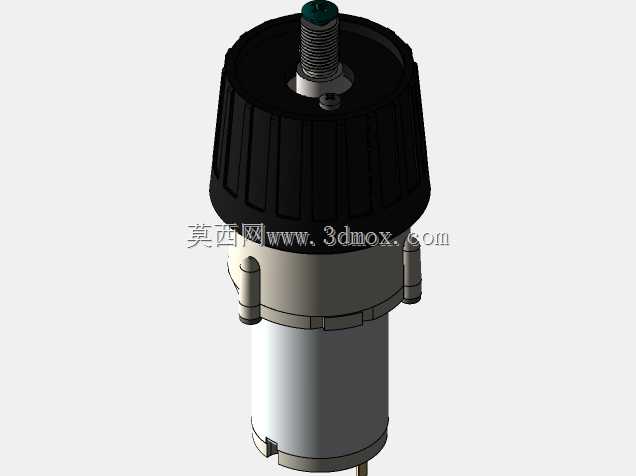

　　在手持钻孔作业的实际场景里，动力输出端的结构合理性直接决定整机的握持平衡、钻孔稳定性与长期运行可靠性。这套无绳钻孔机的动力输出组件，围绕手持作业的受力特点完成结构排布，把动力传递、扭矩输出、钻夹衔接的功能整合在紧凑的轴向空间内，适配无绳类便携钻孔设备的整机装配需求。从现场使用的维度看，这类组件主要承担电机动力向钻具的传递任务，作业时操作人员施加的轴向进给力、钻削过程产生的径向抖动，都会直接作用在组件的衔接部位，因此结构设计阶段需要兼顾刚性与握持舒适度，避免动力段过长导致整机重心偏移，增加长时间手持作业的疲劳感。组件的动力输入端采用圆柱状衔接结构，可直接与驱动电机的输出轴完成对接，轴端预留的定位特征能够保证动力传递的同轴度，

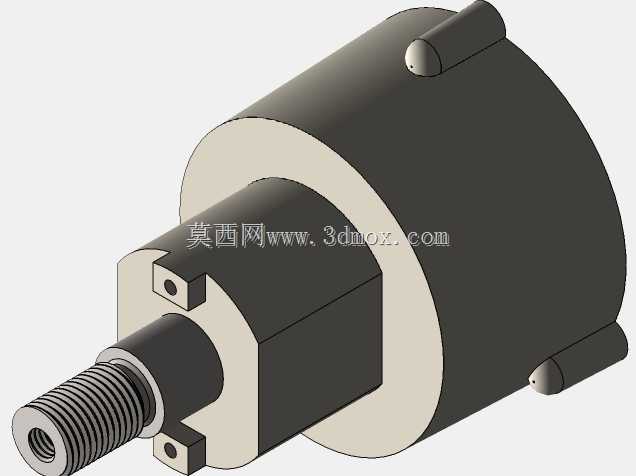

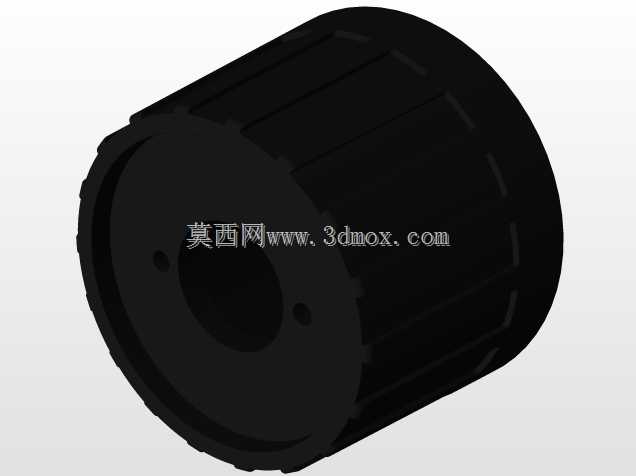

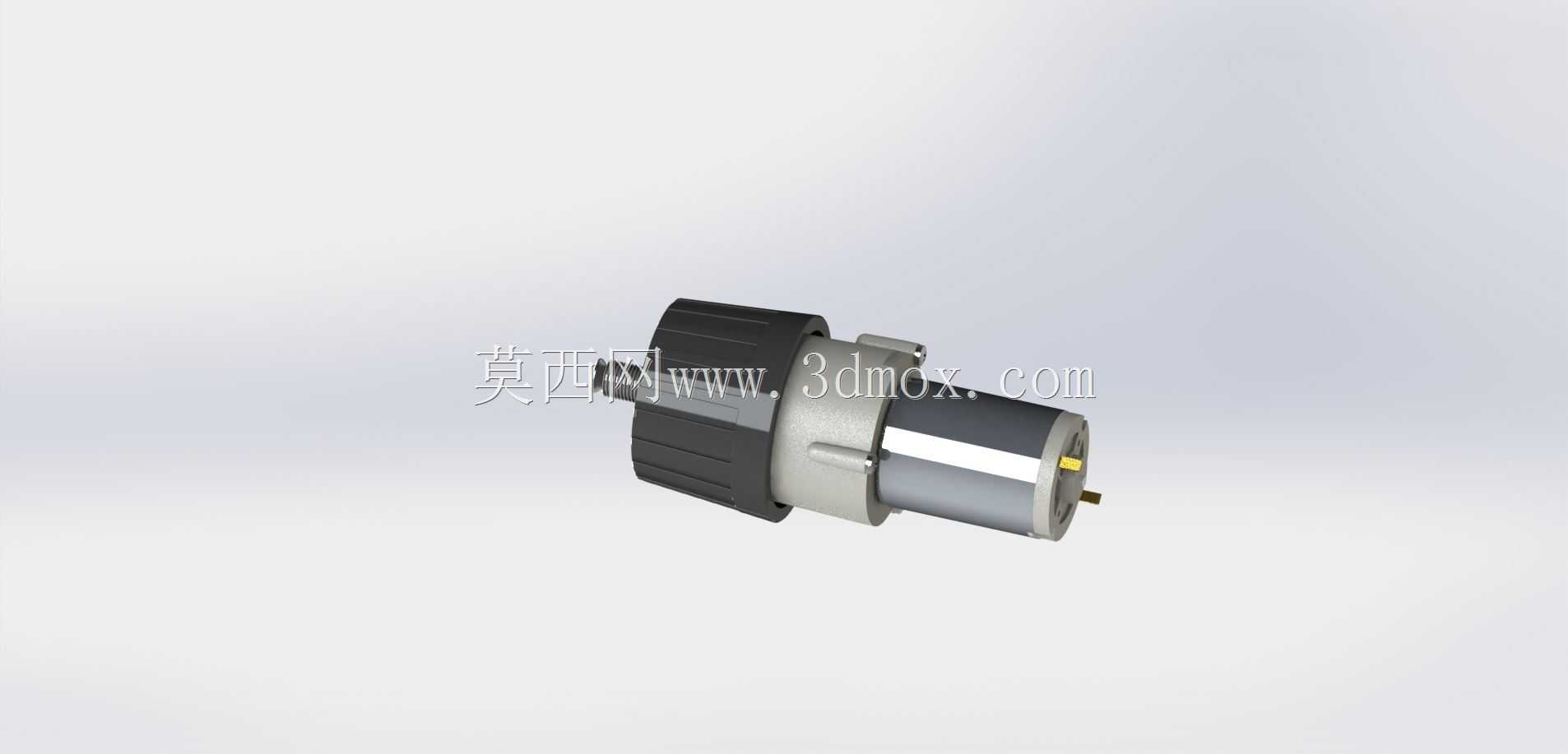

　　减少高速运转时的径向跳动。中间的过渡壳体承担支撑与定位作用，其外壁设置的卡位结构可与机身外壳完成嵌合，限制组件工作时的周向转动与轴向窜动，保证动力输出的稳定性。靠近钻具的一端设置带防滑纹路的调节套，表面的竖向凹槽能够增加手部旋转调节时的摩擦力，方便操作人员在不借助额外工具的情况下完成钻夹的松紧操作，实现钻头的快速更换。这种纹路设计并非单纯的外观处理，其凹槽深度、棱边弧度都经过受力考量，既能够提供足够的旋转摩擦力，又不会在握持时产生硌手的触感，适配现场作业中戴手套操作的使用场景。从设计思路来看，整套组件采用轴向叠装的排布方式，动力输入段、支撑过渡段、钻夹调节段沿同一轴线依次布置，最大限度压缩了径向尺寸，

　　让机身能够做到更贴合手型的圆柱轮廓。各段之间的衔接台阶不仅是装配定位的基准面，也能够分散钻削作业产生的轴向冲击力，避免应力集中在单一连接部位。材质选择上，受力较大的内部支撑部位采用刚性金属材质，保证长期承受扭矩时不会发生形变；外部调节套采用耐磨非金属材质，兼顾防滑性能与抗摔特性，适配工地、家装等复杂作业环境的磕碰场景。外形尺寸与安装边界方面，组件整体呈长轴状布局，最大外径集中在调节套部位，该尺寸决定了机身头部的最小握持直径，设计时在满足内部钻夹结构安装空间的前提下，尽可能缩小外径，保证手部能够稳定握持。动力输入端的直径与长度匹配常规驱动电机的安装位，机身衔接处的卡位尺寸与外壳的定位槽一一对应，装配时可直接沿轴向推入完成定位，

　　不需要额外设计复杂的连接结构。输出端的衔接位符合标准钻夹的安装尺寸，可适配常见规格的钻头与钻孔附件，拓展设备的作业范围。在实际装配验证中，这类轴向布局的组件能够让整机重心靠近握持部位，减少钻孔时的下坠力矩，操作人员只需施加较小的握持力即可保证钻具的垂直进给，尤其在顶面钻孔、侧面钻孔等非水平作业场景下，能够明显降低操作负担。组件的各段拆分边界也兼顾了后期维护需求，当内部传动部件出现磨损时，可沿装配方向依次拆解各段壳体，单独更换受损零件，不需要将整个动力段完全报废，降低设备的全生命周期使用成本。针对无绳设备依靠电池供电的特点，结构设计中尽可能减少了不必要的传动环节，动力从电机输出后直接通过衔接结构传递至钻夹，降低了动力传递过程中的损耗，在相同电池容量下能够延长单次充电的有效作业时长。调节套与内部夹头的配合行程经过匹配，旋转过程中松紧力度均匀，不会出现卡顿或夹不紧钻头的情况，能够保证钻孔作业中钻头不会出现打滑空转，保障钻孔精度与作业安全。
