塑料材质传感器配套散热基座结构

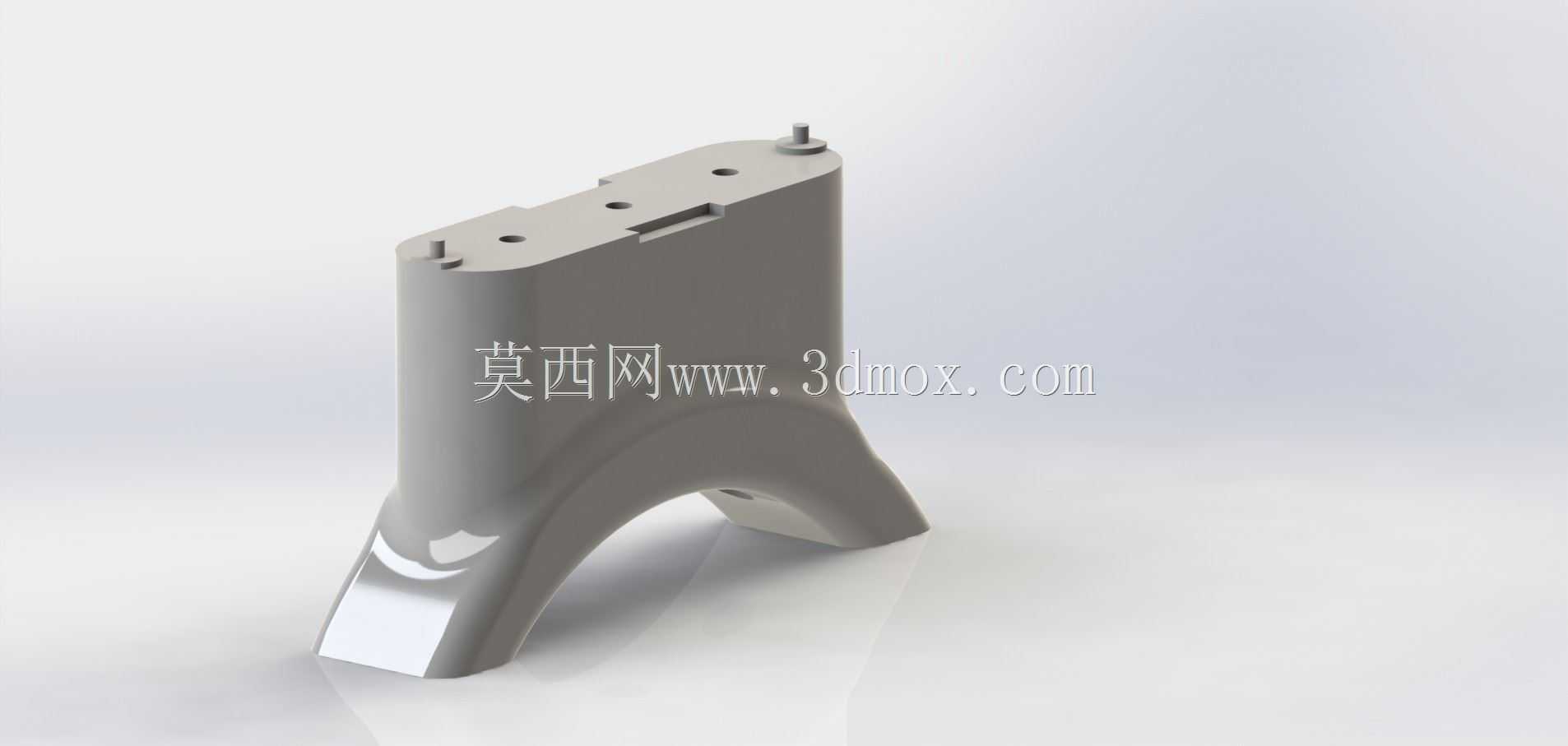

　　在工业传感检测设备的小型化集成场景中，这类塑料散热基座承担着传感器核心元件的承载与辅助散热双重作用，常见于工位环境检测、小型工业测控终端、桌面级传感采集装置内部，区别于金属压铸散热底座，塑料材质的基座在满足基础导热需求的同时，能大幅降低构件自重，适配轻量化便携检测设备的装配要求。从实际装配逻辑来看，基座顶部预留的多个定位孔与安装柱，直接对应传感器PCB板、感光或感测元件的固定点位，孔位的同轴度公差控制在0.1mm以内，可避免装配后元件出现偏移，影响检测精度；顶部开设的窄槽用于走线，能将传感器的信号引线规整收纳，防止设备内部线缆剐蹭其他运动构件。基座下半部分采用拱形支撑结构，并非单纯的造型设计，拱形的内凹空间可预留出空气流通通道，

　　传感器工作时产生的热量可通过基座顶面传导至支撑腿，再借助拱形区域的空气对流完成散热，同时拱形结构能在不增加壁厚的前提下提升整体抗形变能力，当设备受到轻微外力冲击时，拱形弧面可分散应力，避免基座从安装根部断裂。基座底部的两个支撑脚做了加宽处理，接触安装面的区域设计为平面，可通过背胶或者小型螺丝完成整机固定，支撑脚的内侧做了斜向加强筋，筋位厚度控制在1.2mm，既不会在注塑生产时出现缩水印，也能抵消长期使用带来的蠕变变形。设计这类塑料基座时，首先要匹配传感器元件的发热功率，普通工业级温湿度、光敏传感器的持续发热功率不超过5W，选用导热改性PP或者ABS塑料即可满足散热需求，无需采用金属嵌件；其次要核对安装边界，

　　基座整体高度需控制在传感元件的焦距感应范围内，顶部安装面的平面度公差不超过0.05mm，保证感测元件贴合后不会出现悬空。整个构件的壁厚做了均匀化处理，主体壁厚维持在2mm，转角位置全部采用R0.5以上的圆角过渡，避免注塑过程中出现应力集中，同时也能减少尖角对装配人员的划伤风险。基座顶部的定位柱采用带倒角的导入设计，装配时PCB板可顺着倒角快速套入，降低生产线的装配难度，柱体内部做了空心处理，一方面节省原材料，另一方面在锁入自攻螺丝时能提供足够的形变余量，不会出现柱体撑裂的问题。在设备内部的安装场景中，这类基座往往直接固定在设备外壳的内部立柱上，拱形下方的空余空间还可容纳小型电容、接插件等元器件，提升设备内部的空间利用率，

　　区别于平板式安装底座，这种带支撑高度的基座能让传感元件远离设备内部的发热源，比如电源模块、驱动板，减少其他热源对传感器检测精度的干扰。建模过程中需要重点关注拔模角度的设置，所有外侧立面保留1度的拔模斜度，内侧筋位的拔模角度设置为1.5度，保证注塑生产时可顺利脱模，不会出现拉伤构件表面的问题；同时要核对两个支撑脚的平行度，避免装配后基座出现晃动，导致传感器检测角度偏移。
