单头超声波雾化起雾器结构设计

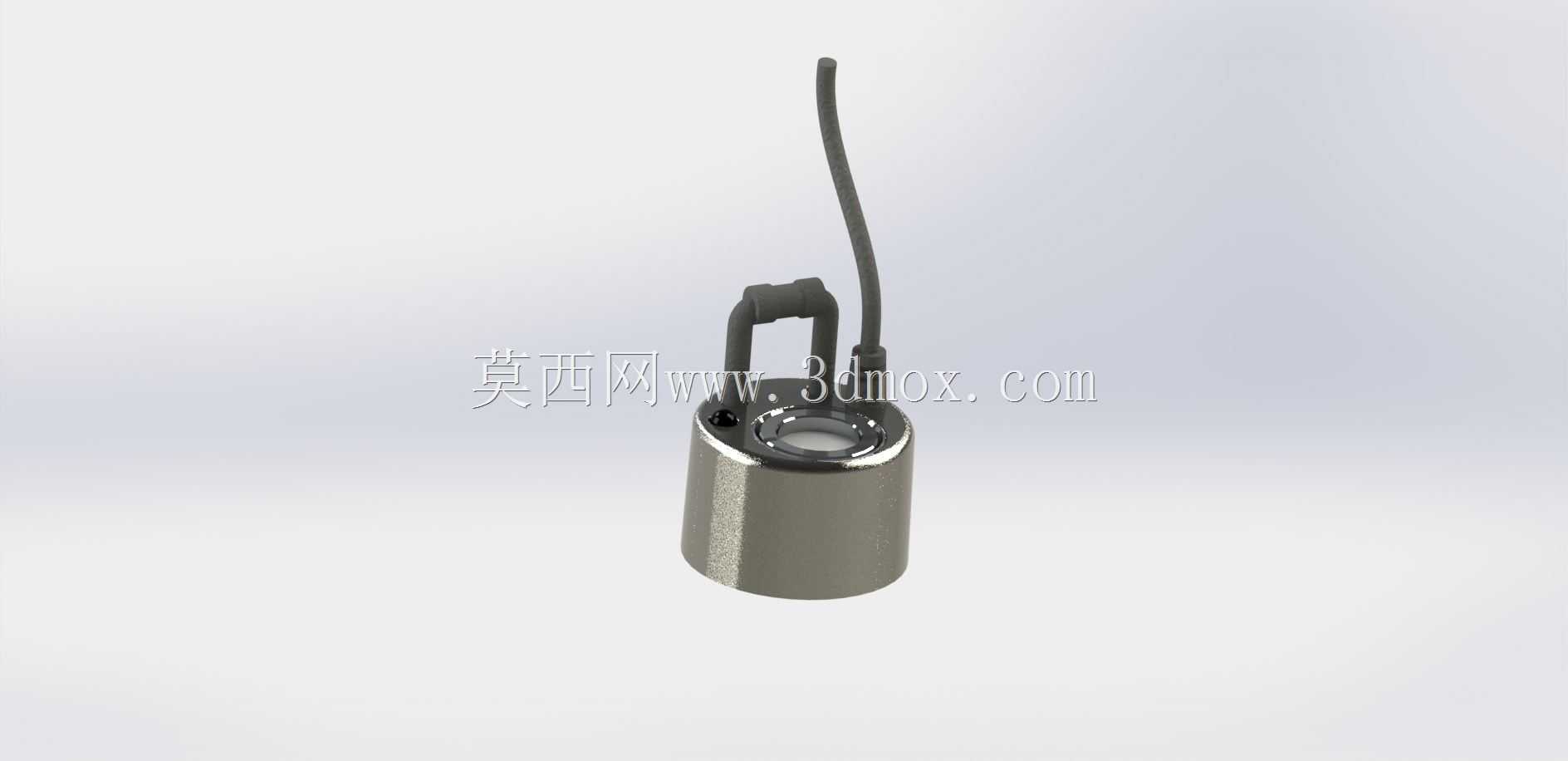

　　这款单头雾化起雾件属于小型超声雾化执行端，整体由金属圆柱腔体、顶部雾化振子区域、出线护套和弯折支架构成。模型把实际产品中容易被忽略的线缆走向、密封边界和安装姿态都做了还原，适合用于加湿器内部布局、景观造雾系统、实验气雾发生装置以及小型消毒喷雾设备的结构校核。

　　从使用场景看，这类部件通常浸没在浅水区域，通过高频振荡将水面表层击碎成微米级雾粒。它不需要高压喷嘴，也没有复杂气路，因此在桌面加湿、盆景造雾、生鲜展示柜保湿、工业小空间增湿以及教学演示装置中很常见。设计时首先要确认的是腔体直径与水位高度的关系：筒体过粗会占用水箱空间，筒体过高又会导致最低工作水位上升；模型保留了圆柱主体的比例关系，可直接用于水箱内避让、固定座开孔和周边电气间隙检查。

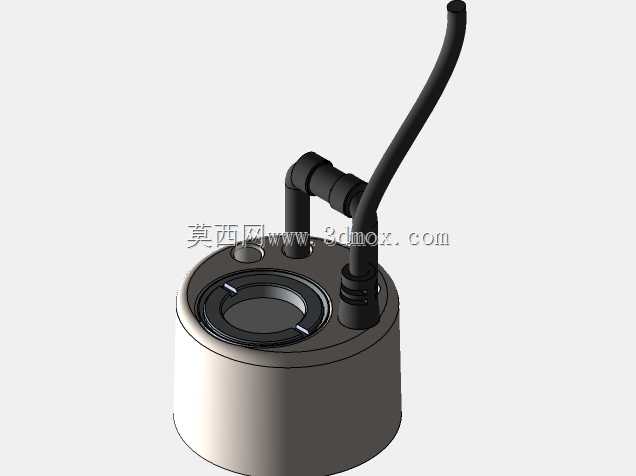

　　顶部雾化面是功能核心区。模型中环形压圈与中央雾化片区域形成清晰分界，这部分在真实产品里承担振子压紧、密封和能量传递作用。结构工程师在布置周边件时，不能把浮子开关、挡水板、导流罩或线缆压得过近，否则会影响雾量输出，也可能造成冷凝水沿缝隙渗入。出线位置采用向上再侧向弯折的护套形式，这种走线方式能降低线缆根部反复弯折断裂的风险，同时让水雾上升路径与线缆保持一定距离。做整机三维布局时，应重点检查线缆最小弯曲半径、出线护套与上盖之间的距离，以及装配后是否会被水箱密封圈挤压。

　　该模型的外形边界比较紧凑，主体近似直立圆柱，顶部附加线缆和支架后形成非对称包络。若用于设备选型，不能只看筒体直径，还要把线缆自然弯曲后的占用空间计入安装包络。侧面支架可作为定位参考，但在不同产品中固定方式可能变化：有的依靠独立胶圈卡在安装孔内，有的通过压板固定，有的则直接放入水中。建模时把支架做成独立几何特征，有利于后续根据实际固定方案修改，而不必重构整个腔体。

　　从材料和结构思路上看，金属外壳主要承担散热、支撑和防腐作用，长期接触水体的表面需要考虑耐锈蚀和结垢清理。顶部区域则要兼顾密封与振动效率，压接过紧会影响振子工作，压接过松又容易漏水。模型虽然不表现内部电子元件，但外部比例已经能够支持外壳设计、水箱开孔、浮球位置布置和维护空间评估。对于需要做渲染或装配演示的人来说，线缆的自然弧度和支架弯折角度也提升了真实感，避免把产品简化成单纯圆柱件。

　　在工程应用中，这类单头雾化器经常成组布置。单台设备内可能安装一个或多个雾化头，每个头之间需要保留雾柱上升空间，同时让供水水位保持在允许范围内。若把该三维件放入装配体，可以进一步检查吸水口遮挡、雾道出口方向、电源板隔离距离以及用户加水时是否会触碰线缆。对于景观水池或展示装置，还要考虑雾化头与灯具、水泵、过滤口的相对位置，避免雾粒直接被气流带走或在局部形成大量冷凝水。

　　总体而言，这个模型不是追求复杂内部机构的展示件，而是围绕实际安装边界建立的功能部件模型。它把圆柱腔体、雾化端面、出线护套和固定支架之间的空间关系表达清楚，能够帮助结构设计人员在方案阶段完成水箱匹配、线缆避让、维护拆装和周边件布局判断，减少后续打样时因包络估计不足带来的干涉问题。
