多规格贴片式铝电解电容器结构

　　在消费电子、工业控制板卡、电源模块以及车载电控单元的硬件设计环节，电解电容始终是承担储能、滤波、退耦职责的核心被动元件，其结构建模的精度直接影响PCB布局、结构干涉检查以及整机装配的可靠性。这套三维结构覆盖了D6.3、D8、D5、D4、D10、D18共六种常用直径规格，对应不同容值、耐压等级的柱体高度与安装座尺寸，能够直接适配不同功率密度电路板的选型与装配校验需求。从实际工程场景来看，小直径规格多用于MCU周边的信号退耦、小功率DC-DC回路的纹波抑制，安装空间紧凑，对元件的贴装定位精度要求较高；大直径规格则多用于电源输入端口的大容量储能、大功率驱动回路的电压缓冲，需要预留足够的爬电距离与散热间隙，

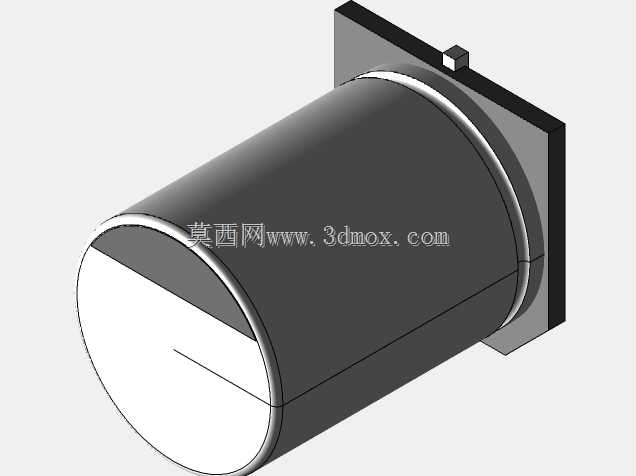

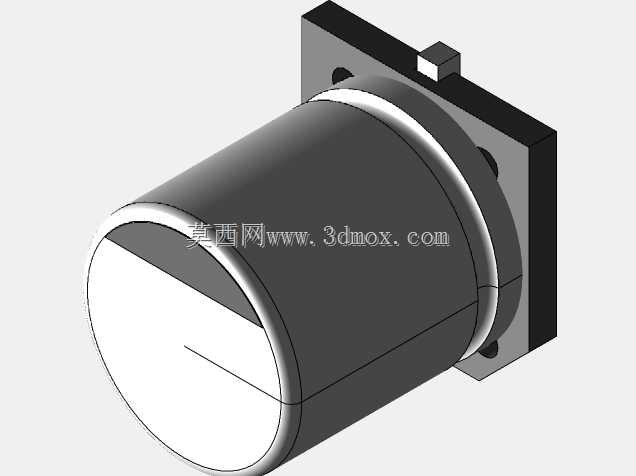

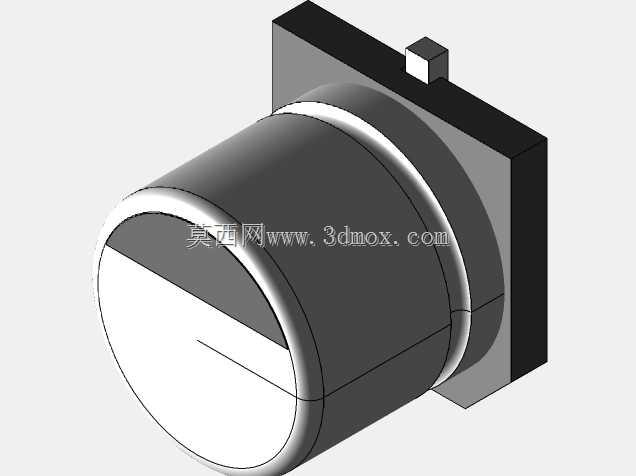

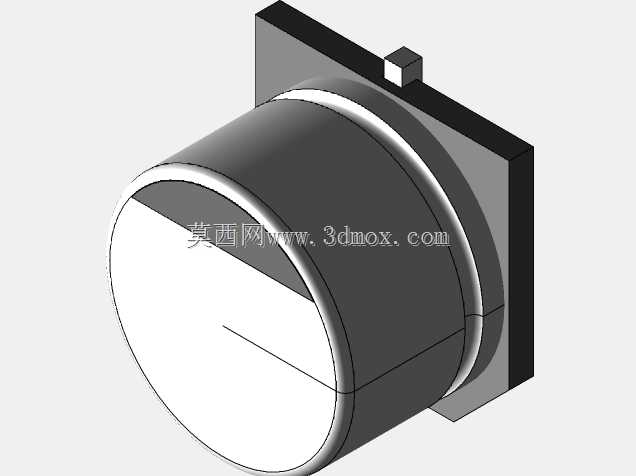

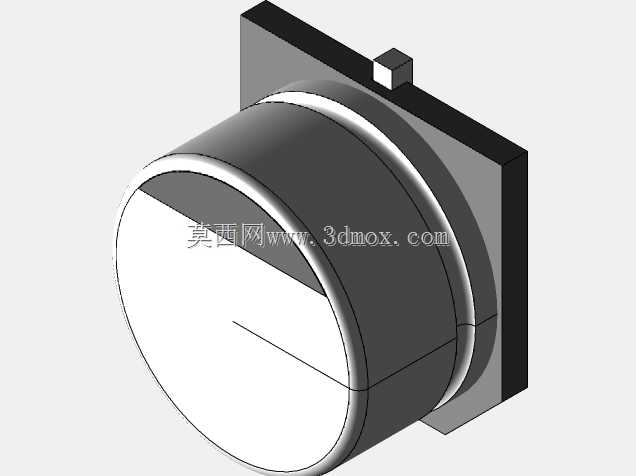

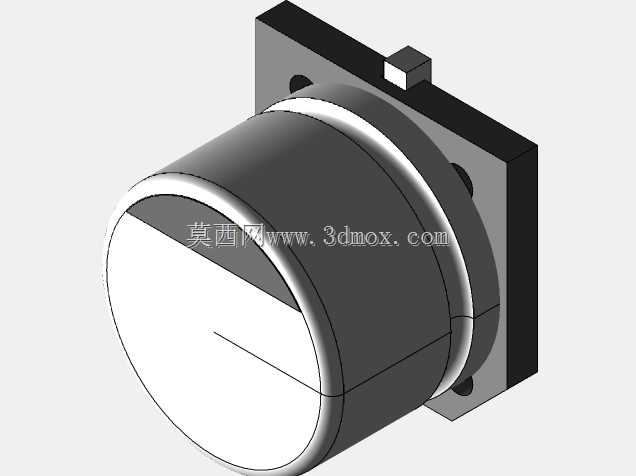

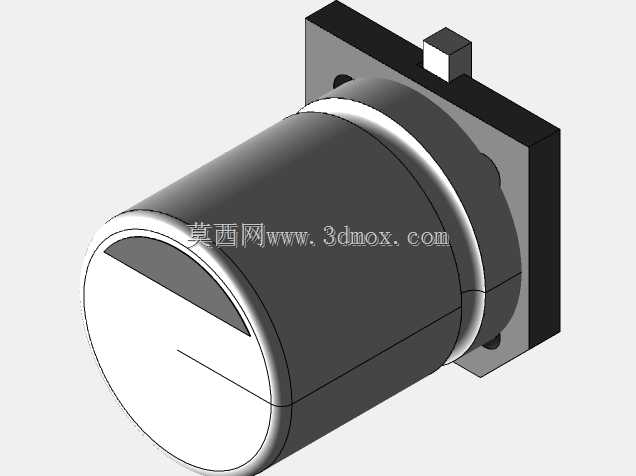

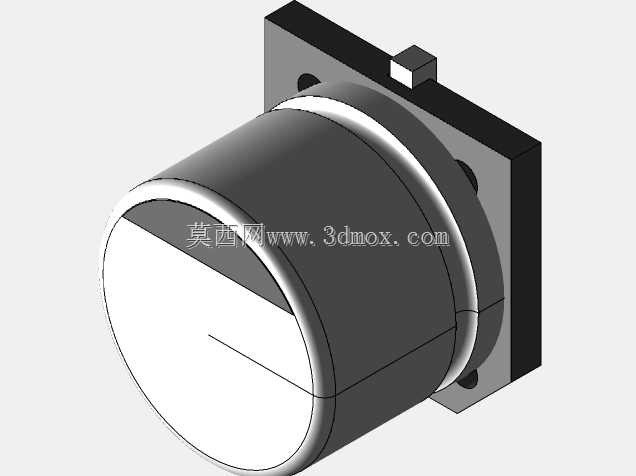

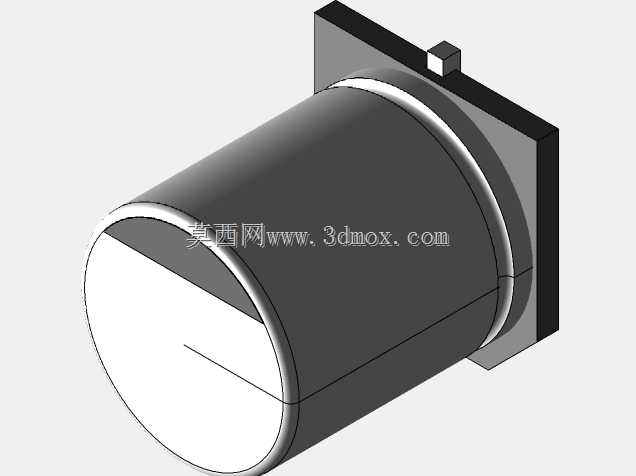

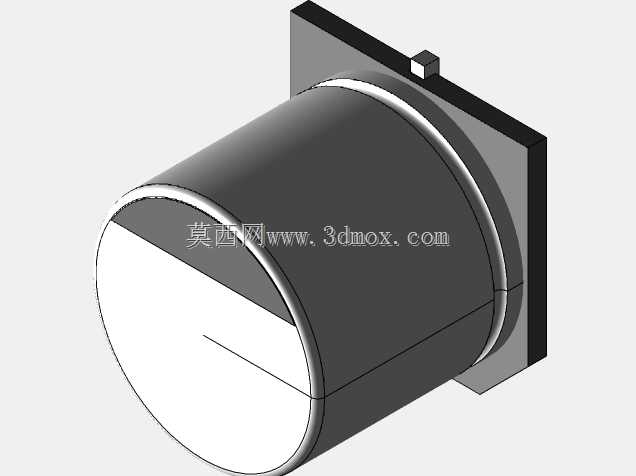

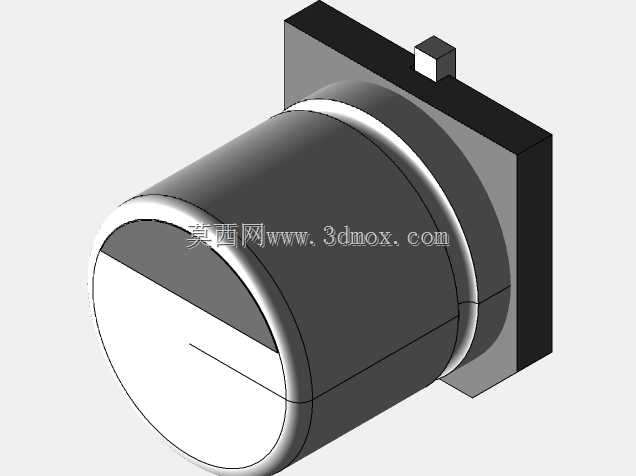

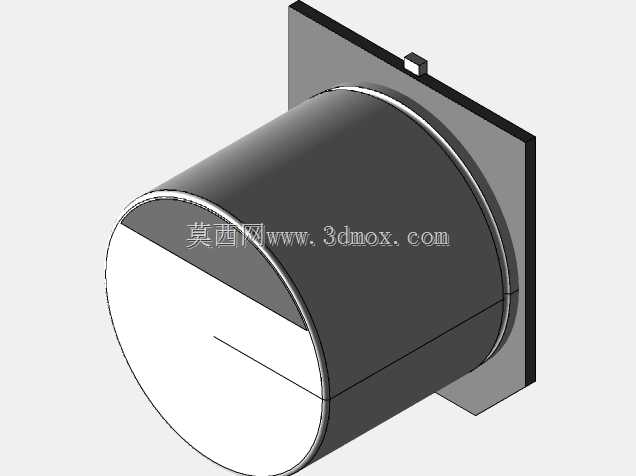

　　同时要兼顾波峰焊或回流焊过程中的元件抗热变形能力。建模过程中首先还原了贴片式电解电容的典型结构：主体为卷绕芯子封装形成的圆柱壳体，一端为带极性标识的密封端面，另一端贴合方形安装底座，底座侧部伸出贴片焊端，用于与PCB焊盘实现SMT贴装焊接。极性标识的结构做了精准还原，端面的减胶槽与标识条位置符合行业通用的极性识别规范，能够避免装配过程中出现极性反接的低级错误。方形底座的边角做了微小的倒角处理，既匹配实际注塑底座的脱模工艺特征，也能在自动贴装吸嘴取料时减少边角卡滞，提升贴装良率。不同直径规格的柱体与底座并非简单等比例缩放，而是严格对应各规格的实际安装边界：小直径型号的底座边长略大于柱体直径，保证焊接后焊锡的爬升空间与机械固定强度；

　　大直径型号的底座厚度随柱体重量增加做了对应加厚，避免元件在受振动、冲击工况下出现底座开裂或焊点脱落。焊端的伸出长度、厚度以及与底座侧面的间隙都按照表面贴装工艺的常规要求设置，既保证焊锡能够充分浸润焊端与PCB焊盘，也不会因焊端过长导致相邻元件出现间距不足的问题。在结构细节处理上，圆柱壳体与底座的配合止口做了清晰的分层，还原了实际产品中卷绕芯子封装后与底座压合的装配关系；壳体表面的标识区域预留了平整面，可用于后续添加耐压、容值、耐温等丝印信息；顶部的密封橡胶塞位置做了细微的凸台还原，对应实际电容的防爆阀结构，当电容内部因过压、过温产生异常压力时，该位置可优先破裂释放压力，避免壳体爆裂引发周边电路损坏。针对不同应用场景的选型校验，

　　这套模型可直接导入PCB结构设计软件，完成元件高度与外壳内壁的间隙检查、焊盘间距匹配、极性方向核对等工作。在高密度板卡设计中，可通过调用不同直径的型号快速对比布局空间，在满足纹波电流、容值要求的前提下选用占用空间更小的规格；在大功率电源设计中，则可选用大直径型号，同时核对其与周边散热器、功率器件的安全距离，避免长期工作过程中电容受邻近热源烘烤导致寿命衰减。从建模逻辑来看，各规格采用参数化关联搭建，柱体直径、高度、底座尺寸、焊端位置均可通过参数快速调整，后续若需扩展其他直径或高度规格，只需修改对应参数即可生成新的型号，无需重复绘制基础特征，能够大幅提升元件库搭建与选型设计的效率。模型的各部件分层清晰，壳体、底座、焊端、密封端分别独立成特征，方便后续根据不同供应商的产品尺寸做局部微调，也可用于生成工程图纸、装配示意图以及生产作业指导文件，覆盖从硬件设计、工艺验证到装配指导的全流程使用需求。
