Lurem310s带脚轮移动支撑托架

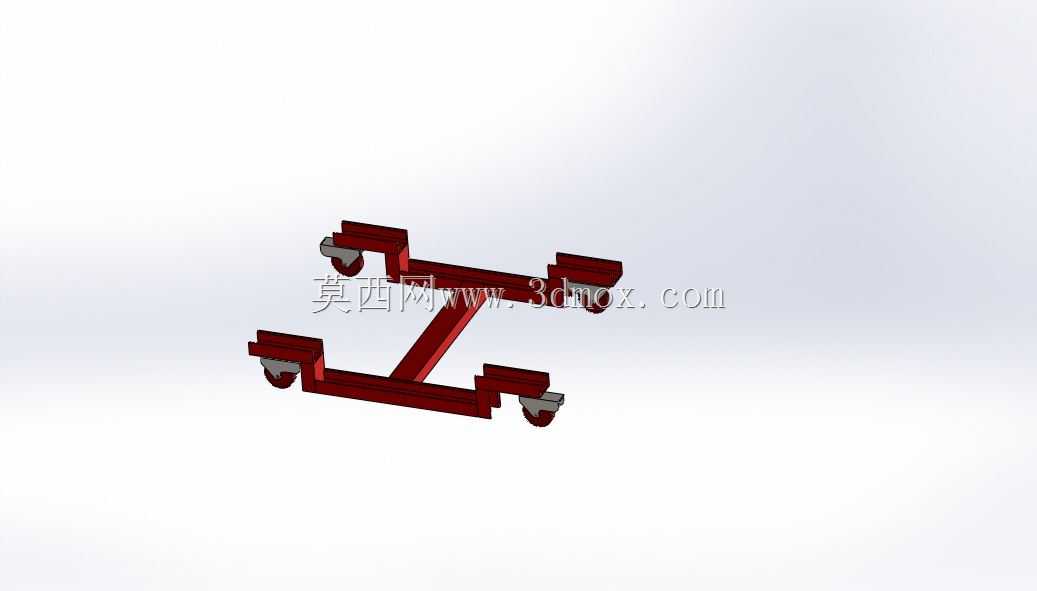

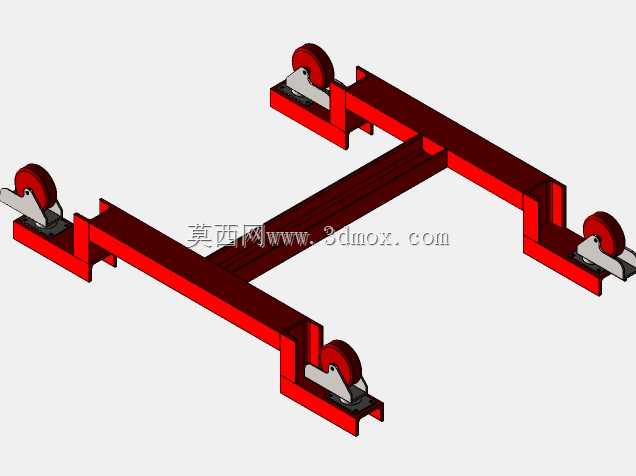

　　该支撑托架的结构主体采用Z形交叉梁布局，四个端部各安装一个万向脚轮，整体形成四点着地的低重心移动平台。这种布置常见于木工机床、检测台、小型工装或需要频繁移位的设备底部，用于在平整车间地面上承担整机重量并改变工位位置。从模型可见，梁体截面具有明显的高度和宽度，说明其并非简单薄型方管拼接，而是按弯曲与扭转载荷进行了加强；交叉连接区域位于托架中部，能够把四个轮位的受力向中心传递，减少单侧加载时梁端翘曲和焊缝撕裂风险。对于自重约400kg的设备，若再叠加工件、振动和冲击，支撑件不能只按静载估算，设计时通常要考虑轮组受偏载、启动制动惯性以及地面不平时的附加弯矩。

　　托架的实际用途并不只是“把设备垫起来”。在多品种小批量车间里，同一台设备可能今天靠在墙边作为固定工位，明天又要推到集中除尘口或装配区旁使用；带轮支撑能够减少二次搬运，也避免整机直接落地后底面受潮、积屑和清扫困难。四个脚轮均布置在外侧，使设备重心投影落在轮距围成的矩形内部，推移时更稳。若现场需要长期定位，可在脚轮附近增加地脚杯或刹车结构；该模型重点表达了轮位与梁体关系，选型人员可据此判断是否需要更换为带制动轮、低重心轮或聚氨酯轮面。

　　从功能特性看，Z形框架相比平直矩形框更利于避让设备底部突出件。中部留出的开放空间可容纳电机罩、排屑口、吸尘接口或调节手柄，不必把托架做成整块封闭底板。梁端向下连接轮架的位置形成短立柱，使轮轴低于主梁底面，既保证脚轮转向空间，也让主梁保持在较高位置，便于叉车或液压搬运车从侧向伸入。对于维护人员来说，这种开放结构还能直接观察设备底部紧固件和传动部件，不必整体翻转。

　　设计思路上，模型把承载梁、轮座安装面和脚轮作为一个装配体处理，说明各件之间存在明确的连接关系。梁体在转角处保持连续，端部通过加宽或加厚区域承接轮架螺栓，这种处理符合常见焊接机架的受力习惯：主焊缝沿梁长方向布置，避免在高应力区出现短而断续的连接。若进入详图阶段，还需确认脚轮安装板孔距、螺栓规格、顶板定位孔以及与设备底面的接触面平面度；若设备运行时有振动，则应在接触面加入减震垫，并控制螺栓预紧力。

　　外形尺寸与安装边界方面，该类托架的长宽必须与设备底脚分布匹配，轮位外缘应略宽于设备重心投影，以降低侧翻风险。脚轮转向半径决定了推移时所需的侧向净空，尤其在靠近立柱、配电柜或输送带时，不能只量设备本体宽度。托架高度则影响操作面标高：轮径、梁高和安装板厚度共同决定最终离地距离，过高会降低稳定性，过低则不利于地面清洁和防溅。模型中Z形梁的斜向段还提示了一个边界条件——若设备底部有下垂管路或手柄，应核对其与斜梁之间的间隙，避免推入时发生干涉。

　　在工程建模时，这类结构不宜只画外观。需要把脚轮的旋转中心、安装板孔位、梁体截面和顶部连接面表达清楚，才能直接用于总装校核。若后续要出工程图，还应补充焊缝符号、未注倒角、表面处理以及轮组承载等级。对结构设计人员而言，该模型可作为移动设备底座的参考构型：通过调整梁长、轮距和截面，即可适配不同重量和底面尺寸的机器；对设备选型人员而言，它直观展示了移动支撑与固定底脚的差异，便于在车间布局、通道宽度和维护空间之间做出权衡。
