伺服系统直角弯角动力传输接头

　　在自动化产线、数控机床、机器人关节以及各类伺服驱动设备中，动力与信号线缆的走线空间往往被机架、护罩和运动机构压缩得十分有限。直式连接器虽然结构简单，但在贴近壁板或电机侧面出线时，容易因弯折半径不足而拉扯线缆，长期随拖链运动后还会出现护套磨损、芯线断裂等隐患。这款90度弯角结构的连接器，正是为解决狭小安装空间内的出线方向问题而设计。

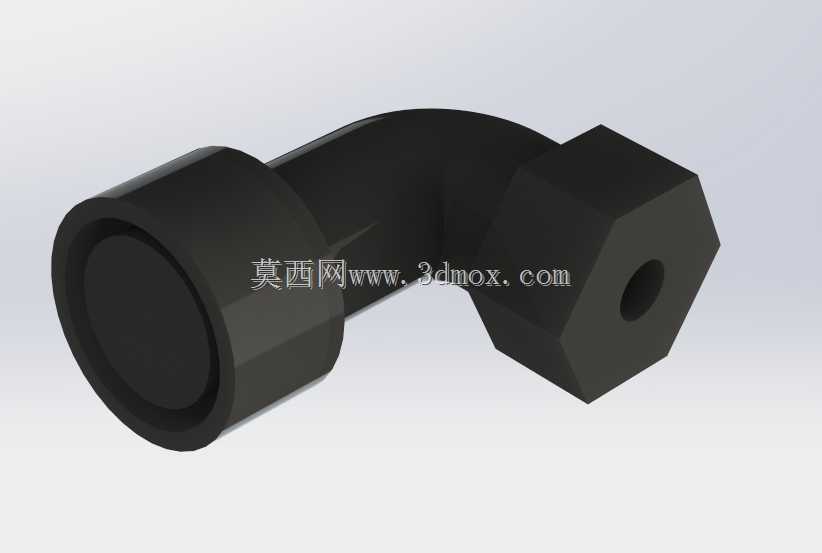

　　从三维结构上看，产品整体由两个功能端和中间弯弧过渡段组成。一端为较大的圆柱对接腔，用于与电机侧插座或预制线缆组件进行轴向配合，内部预留了端子容纳、绝缘定位以及锁紧结构的空间；另一端为六角外形，便于使用标准开口扳手或套筒施加拧紧力矩，避免安装时仅凭手拧造成接触不良或密封失效。中间弯段采用平滑圆弧过渡，而非尖锐直角转折，这样既能保证内部线缆或导体通道具有连续曲率，降低穿线阻力，也能减少外壳在注塑或机加工过程中的应力集中。

　　实际选型时，工程师最关心的是安装边界。圆柱端的外径决定了它在电机接线盒附近所需的径向避让范围，六角端的对边尺寸则直接影响扳手操作空间。若设备侧壁与电机端面距离较短，直式插头连同尾部弯曲线缆可能与门板或防护板发生干涉；改用这种弯头后，出线方向被转向侧面，所需轴向深度明显缩短。布局时仍需注意六角端外侧要留出扳手回转空间，靠近弯弧内侧也要避免与相邻螺栓、线槽边缘贴得过死，否则维护时难以拆卸。

　　该类接头常用于伺服电机动力线、编码器线以及传感器线束的连接。在机床刀塔、桁架机械手、包装机械分度盘等部件上，电机往往嵌入机构内部，接线窗口狭窄，弯头能够把线缆引向预设的线槽方向，减少多余的U形弯。对于需要随轴做小幅摆动的场合，弯头还能把线缆的反复弯折点转移到柔性更好的拖链段，从而保护连接器根部这一薄弱位置。

　　结构设计上，圆柱对接端通常承担导向与保持作用，端面可设置密封圈或垫圈以提高防护能力；六角端除了提供拧转受力面，也可作为与电缆护套、格兰头或尾罩衔接的接口。中间壳体需要兼顾强度与成型工艺：壁厚过薄会在拧紧时开裂，过厚则增加外形尺寸并浪费材料。三维建模时应重点检查两轴线交点处的过渡曲面、内外壁拔模方向以及六角与圆柱相接处的倒角，这些位置直接影响后续加工、装配和外观质量。

　　在装配关系上，连接器不是孤立零件，它要与电机插座、电缆外径、密封件和尾部固定件共同构成完整连接链路。模型中预留的中心孔道需与所选端子或线缆直径匹配，弯角半径不宜过小，否则穿入多芯屏蔽电缆时阻力过大，屏蔽层也可能被急弯顶起。若用于动力回路，还应核对端子规格与载流能力；若用于编码器等信号回路，则要关注针脚定义、屏蔽连续性以及抗振动松脱能力。

　　从维护角度看，弯头结构把插拔方向和拧紧紧固件的操作面分开，维修人员不必沿电机轴线方向硬拔线缆，可先松开六角端或尾部固定，再沿对接方向拆卸。这种布局在密集电柜内部尤其有价值，因为相邻驱动器、继电器和线槽往往把直线操作空间完全占满。

　　建模时还应把安装姿态纳入校核：同一连接器在水平、竖直或倒装状态下，对线缆自重、积液和粉尘堆积的影响不同。弯弧下方若形成容易积油积屑的沟槽，长期使用会降低清洁度；端面密封面若朝向切削液飞溅方向，则需要额外考虑防护等级。把这些现场因素提前反映到数字样机中，比单纯画出一个弯头外形更有工程意义。

　　总体而言，这类弯角连接器的价值不在于复杂机构，而在于用紧凑、确定的几何形状改变线缆走向，释放设备内部空间，并提高连接可靠性。结构工程师在布置伺服轴时，可把它作为标准接口元件放入装配，与电机本体、拖链、安装板和护罩一起进行干涉检查；工艺人员则可依据六角尺寸和圆柱端长度制定装配工具清单与操作顺序，使设计方案更贴近真实产线需求。
