DS1302实时时钟模块结构设计

　　实时时钟模块在工业控制、数据采集、智能仪表和嵌入式终端中承担独立计时任务，其核心价值在于主控断电后仍能依靠备用电池维持时间基准。DS1302方案采用三线串行接口与外部处理器通信，能够完成秒、分、时、日、月、年等时间信息的读写，并具备闰年补偿能力，适合对成本敏感但需要稳定时间记录的设备。模块板上集成时钟芯片、晶振、电池座、排针和限流、上拉相关元件，整体以PCB作为承载基体，通过直插排针与主控板连接，既便于在面包板上验证，也适合焊接到目标控制板上长期运行。

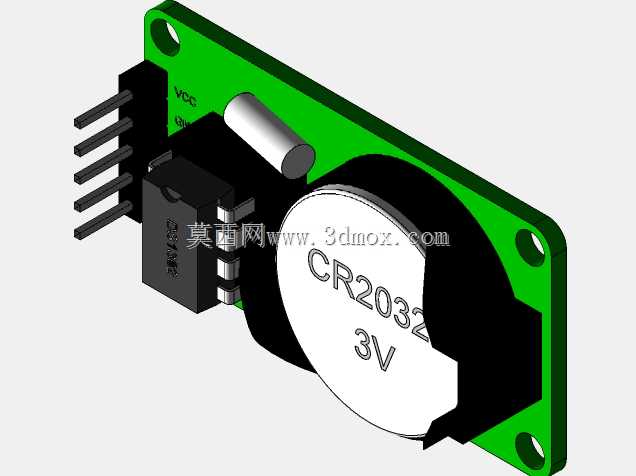

　　从结构布局看，PCB采用狭长矩形板型，四角预留安装孔，可通过铜柱或螺钉固定在机箱内部、仪表背板或控制板旁。板边一侧布置四针或多针排针，信号定义通常包含电源、地、串行时钟、数据输入输出等，排针方向垂直于板面，适合与标准母座对接。CR2032纽扣电池座位于板面中部偏右位置，电池以卧式方式嵌入，既压缩了整机高度，也使重心贴近安装面，降低振动环境下电池松脱的概率。晶振靠近时钟芯片放置，缩短敏感时钟走线长度；芯片周边保留必要的焊接与维修空间，避免电池座、排针等较高元件遮挡引脚。

　　外形尺寸方面，该类模块通常控制在较小的板级范围内，长度足以容纳电池座与排针，宽度满足晶振、芯片和走线间距要求。高度主要由电池、排针和圆柱形晶振决定，其中CR2032电池直径较大但厚度有限，卧式安装后不会形成过高凸起；排针高度决定与主板之间的堆叠距离，设计外壳或安装槽时需要在排针顶端预留插拔余量。安装边界不仅要覆盖PCB本体，还应考虑电池更换空间、排针插拔手指空间以及导线或母座出线方向。若模块安装在密闭仪表内，应避免电池正上方紧贴壳体，防止长期受压造成接触不良；若设备存在振动或冲击，四角固定孔应配合减震垫或铜柱使用，而不是仅依靠排针承力。

　　功能实现上，DS1302芯片通过简单的串行时序与单片机交换数据，主电源正常时由系统供电并可对备用电池进行涓流充电管理，主电源断开后自动切换到纽扣电池维持计时。板上晶振为计时提供低频基准，其位置、走线和周边接地处理会影响走时稳定性；电池座的弹片接触结构需要保证正向压力可靠，同时在更换电池时不会划伤电池壳体。排针作为机械与电气连接界面，其焊盘尺寸、孔壁铜厚和焊点强度直接决定模块的可维护性。对于需要频繁拆装的实验平台，排针末端露出长度应便于拔插；对于长期运行设备，可在排针焊接后增加点胶或采用防松母座，提高连接可靠性。

　　设计思路上，这类模块并不追求复杂结构，而是强调板级元件的合理分区与可制造性。较高元件集中在板边和中部，低矮芯片与晶振靠近信号路径，电源与地走线尽量短粗，信号引脚之间保留足够间距以减少焊接桥连风险。PCB外形切角和安装孔位置服从通用安装习惯，使模块能够直接替换常见RTC小板。电池座周围留出圆形边界，既符合纽扣电池的装配轮廓，也能在三维建模中准确检查与外壳、相邻元器件的干涉情况。排针一侧的板边可作为插接定位参考，与母座配合时能够限制横向位移。

　　在设备选型和结构校核阶段，需要把该模块视为一个完整的机电组件，而不是单纯的原理图符号。建模时应准确表达PCB厚度、电池座包络、晶振圆柱外形、芯片塑封体以及排针间距，尤其要还原CR2032装入后的实际高度和直径。安装孔中心距、孔径与板边距离是装配检查的关键尺寸；排针间距、排针突出高度和塑料定位筋位置则决定与底板的匹配关系。若在整机中采用侧向接线，还需核对排针附近是否有足够的线束弯曲半径。对于工业仪表，模块周围应远离强电磁干扰源和发热器件，避免晶振和电池长期处于高温环境，从而减小时间漂移并延长备用电池使用寿命。

　　实际应用中，该模块可嵌入电表、温控器、门禁控制器、环境监测记录仪、小型PLC扩展板以及实验开发装置。其结构简单、接口明确，便于在三维布局阶段快速放入设备内部，并通过安装孔或排针固定。设计人员在使用该模型进行整机干涉检查时，应重点关注电池更换路径、排针插拔方向、壳体内部净高以及与相邻电容、端子、散热片的距离。通过对板型、元件高度和安装边界的准确表达，可以在样机加工前发现装配冲突，减少后期改板次数，提高嵌入式计时单元在整机中的集成效率。
