矩阵式薄膜按键输入模组结构设计

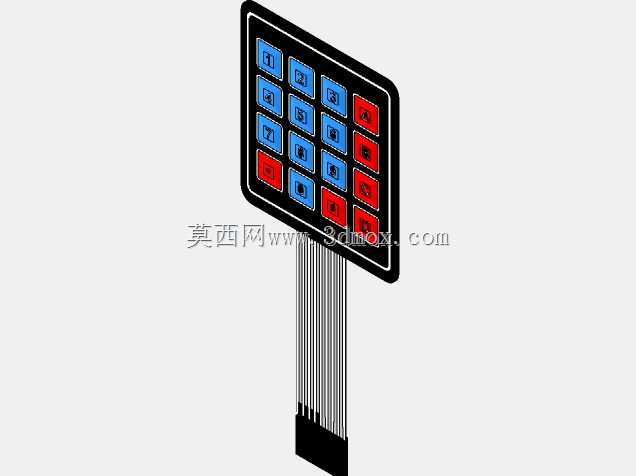

　　在工业控制终端、门禁安防面板、小型检测仪器以及嵌入式实验装置中，4×4矩阵键盘是最常见的人工指令输入部件之一。这类部件并不追求复杂的机械轴体手感，而是以轻薄、低成本、易集成和耐环境性作为核心诉求，因此在结构设计时需要同时兼顾按键排布、电路连接、面板贴合以及整机安装边界。该模型呈现的是一种带柔性引出排线的薄膜式矩阵按键模组，整体由按键面贴、导电线路层、背胶层和扁平排线组成，外观上采用四行四列的方形按键布局，能够提供数字、符号及功能指令输入能力。从实际使用角度看，矩阵键盘的价值在于用较少的I/O口实现较多按键的扫描识别。4行与4列线路交叉后，控制器通过逐行扫描并读取列电平变化，即可判断具体按键位置，这种方式能显著减少主控引脚占用。

　　模型在按键区域保留了清晰的行列分区，蓝色与红色按键可根据功能需求进行区分，例如数字区、确认区、取消区或方向控制区。不同颜色的丝印并不改变底层矩阵逻辑，却能在装配和操作阶段降低误触概率。薄膜按键的结构思路与传统机械按键不同。它依靠PET或PC薄膜作为载体，内部导电银浆线路在按压时导通，按键本身没有独立的键帽和复位弹簧，而是依靠薄膜材料的弹性回弹。这种结构使整体厚度可以控制在很小范围内，适合嵌入前面板、手持设备或薄型控制柜。设计时需要重点考虑按键行程与触发压力，行程过短会影响操作确认感，行程过大则可能导致薄膜疲劳或响应迟滞；触发压力则需要结合使用场景调整，工业现场常戴手套操作时可适当提高压力，桌面仪器则偏向轻柔手感。

　　模型中的柔性排线从键盘下侧集中引出，排线末端为并行接触端，可直接连接零拔插力插座或焊接到主控板对应焊盘。排线长度与弯折半径在整机布局中十分关键：过短会限制主板安装位置，过长则可能在壳体内形成堆积，受到挤压后引发线路暗断。实际布线时，排线应避免紧贴发热元件、尖锐钣金边缘或运动部件，穿越壳体接缝处需增加缓冲或固定，防止长期拉扯造成接触不良。外形尺寸方面，4×4按键阵列的外轮廓通常由单键尺寸、键间间距和边框宽度共同决定。单键边长过小会影响戴手套操作，过大则浪费面板空间；键间间距需要保证相邻按键不会被同时误触，边框则承担贴合定位和边缘密封作用。该模型的按键区域接近正方形，四周保留均匀黑边，既便于背胶贴合，也能在面板开孔后遮盖边缘毛刺。

　　安装边界上，这类薄膜键盘一般通过背面压敏胶粘贴在控制面板表面，因此面板贴合面必须平整、清洁、无油污，开孔位置需与排线出口对齐。若设备用于多尘、潮湿或轻度溅液场景，可在按键边缘增加凸包或密封边，减少液体沿缝隙渗入的可能。与壳体配合时，还要注意按键面与外壳表面的高度差，过高容易被剐蹭掀起，过低则影响按压手感。从建模细节看，模型还原了薄膜键盘的层叠特征：表面按键区的微凸形态、排线的平行线路纹理以及整体轻薄轮廓都得到体现。结构工程师在调用此类模型时，可直接用于面板开孔校核、人机界面布局确认、主板连接器位置匹配以及装配干涉检查。对于需要自定义丝印的项目，还可以在现有按键面上替换字符图案，快速形成不同设备的操作面板方案。在设备选型层面，矩阵薄膜键盘适用于按键数量适中、成本敏感、空间紧凑的场合。相比独立轻触开关阵列，它装配更快、面板更整洁；相比触摸屏，它不受油污、手套和电磁干扰影响，在恶劣工况下可靠性更高。设计过程中需要将按键扫描电路、排线走向、接插件高度、面板厚度和维护拆装一并纳入考量，而不是仅把键盘当作一个平面标识。该结构模型能够帮助设计者在方案阶段直观评估按键区占比、排线出口方向和整机外观协调性，避免后期因开孔偏移、排线长度不足或按键手感不佳而反复修改模具与壳体。
