小型5V直流电磁继电器结构设计

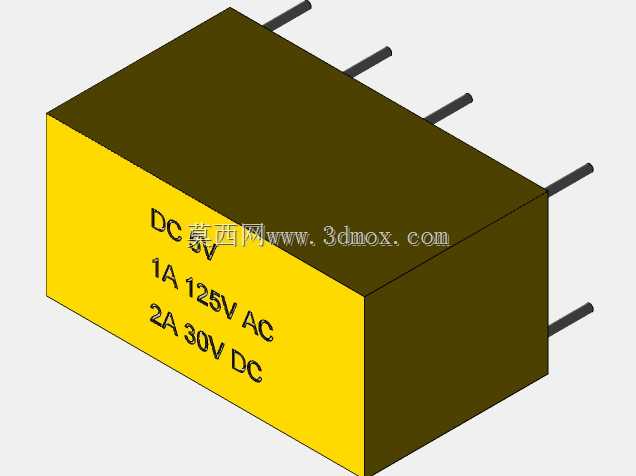

　　在工业控制板卡、小型自动化装置以及消费类电子设备内部，这类直插式小型继电器承担着小功率回路通断与弱电控制强电的衔接作用。线圈侧采用5V直流驱动，能够直接与多数单片机、PLC输出端口或逻辑电路匹配，不需要额外增设中间驱动级；触点侧标注1A 125V AC与2A 30V DC，说明其更适合信号切换、小负载电源控制、传感器回路联锁等场景，而不宜直接用于电机启动、加热管等冲击电流较大的负载。从三维结构看，模型还原了典型方壳封装继电器的主体形态：上部为深色绝缘外壳，下部为黄色标识面，引脚从壳体两侧伸出，整体轮廓接近长方体。外壳边角做了轻微过渡处理，既保留塑封件的装配特征，也避免在三维装配中出现尖锐边线导致干涉判断失真。

　　标识区域的文字布局按照实物丝印方向布置，在渲染或工程截图中可直接识别线圈电压与触点容量，便于评审时快速确认器件规格。引脚采用细长圆柱形态，沿壳体长度方向分列两侧，建模时需要重点控制引脚中心距、伸出长度以及相对壳体底面的高度。这些尺寸直接决定PCB封装的正确性：若引脚间距偏差过大，焊接时会出现孔位不重合；若伸出长度不足，波峰焊或手工焊后焊点强度不够；若引脚直径与孔径配合不当，插件时可能撑裂焊盘或造成虚焊。对于结构工程师而言，继电器在设备内的安装边界不只是本体长宽高，还应考虑引脚穿板后壳体底面与PCB表面的间隙，以及周围电容、电阻、接线端子等元件的避让空间。该模型的壳体顶面平整，适合在高密度装配中作为高度参考面；侧面无突出卡扣或安装耳，

　　说明其主要依靠PCB焊点固定，而不是通过螺丝、支架独立安装。选型时要核对整机内部Z向空间，尤其在外壳距离板卡较近的产品中，继电器本体高度往往比芯片更高，容易成为限高部件。设计思路上，这类继电器把线圈、铁芯、衔铁、触点簧片和绝缘基座全部封装在矩形壳体内，外部只保留线圈引脚与触点引脚。三维模型虽然不必完整还原内部电磁机构，但外形、引脚位置和标识面必须准确，因为这些信息会进入PCB布局、整机干涉检查和线束走向规划。实际工程中，常把继电器布置在板卡边缘，便于强电走线与弱电信号分区；若多只继电器并列排列，还要预留散热与维修拔取空间，避免相邻元件过近导致更换困难。触点容量与线圈电压的匹配同样关键。5V线圈版本对驱动电压纹波较敏感，

　　电压跌落可能造成吸合不可靠；而触点在直流低压下的灭弧条件与交流工况不同，2A 30V DC的额定值意味着在阻性负载下可稳定切换，但带容性或灯类负载时应降额使用。模型把这些参数直观呈现在壳体表面，有助于在装配评审阶段同步核对电气规格，减少BOM与结构图不一致的问题。从建模细节看，黄色标识面与深色壳体形成清晰分色，能够区分外壳不同覆盖区域；引脚根部与壳体交接处保留了实体过渡，避免出现几何断裂。用于装配体时，可将继电器原点设置在本体底面中心或第一引脚位置，方便在PCB坐标系中精确定位；用于出图时，则可通过剖切或隐藏外壳表达内部占位关系。总体而言，该模型围绕小型直流继电器的工程使用需求构建，重点服务于板卡布局验证、安装空间校核和器件外观确认，适用于控制电路设计、教学演示以及自动化部件库搭建等场景。
