拨动式换向开关结构设计

项目分类:通用五金配件 发布时间:2022-03-28 ID:588717
  • 拨动式换向开关结构设计

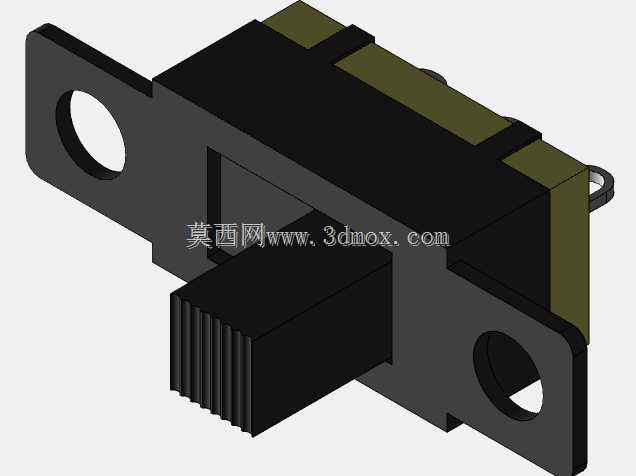

  这类横向拨动的换向开关,常见于小型手持电动工具、桌面型测试仪器、低压控制盒以及消费类电子设备内部,用来在两路或多路电路之间做手动状态切换。和常见的圆形按钮自锁开关不同,它的拨柄行程更长,操作者仅凭触感就能判断当前所处档位,在戴薄手套或视线被设备外壳遮挡的工况下,误触概率明显更低。开关本体采用黑色阻燃工程塑料作为基座,两侧伸出带安装圆孔的固定耳,安装时不需要额外卡扣,直接用两颗小规格螺钉就能把整个组件锁在PCB板旁的钣金支架或塑料支柱上。这种双侧固定的布局,能让拨柄在长期反复拨动后,本体依然保持稳定,不会因为侧向受力出现基座翘起、引脚虚焊的问题。从结构上看,拨柄表面做了密集的竖向防滑齿纹,增大手指与拨柄之间的摩擦系数,

  推动时不需要施加过大的正压力。拨柄下方藏着滑动接触桥,内部的动触点随拨柄横向移动,和基座内对应的静触点贴合或分离,实现电路通路的换向。基座尾部嵌有橄榄绿色的绝缘隔片,把不同极性的引脚区域隔开,避免焊锡飞溅或金属碎屑落入造成极间短路。外露的弯折引脚采用标准插装间距,适合波峰焊或手工焊接,引脚根部做了加宽处理,能承受一定的插拔外力,降低装配过程中引脚弯折断裂的风险。做整机结构布局时,要给拨柄预留足够的前后活动空间,两侧不能紧贴设备外壳内壁,否则会卡住拨柄导致无法到位。安装耳上的圆孔中心距、孔径大小直接决定了它在面板上的固定位置,建模时需要把焊盘高度、引脚伸出长度一并纳入干涉检查范围,避免开关底部和PCB表面的贴片元件发生碰撞。

  在电气选型层面,这类开关多用于小信号或低压直流回路,触点导通电阻小,档位切换手感清晰,适合需要频繁手动切换工作模式的设备。三维建模过程中,基座的分型面、安装耳的圆角过渡、拨柄防滑齿的阵列间距都需要还原到位,这些细节不仅影响外观渲染效果,更直接关系到后续手板验证和装配干涉分析。把开关装入整机总成时,还要注意拨柄突出面板的高度,既要保证手指能轻松发力,又不能突出过多影响设备外观或被意外碰撞。固定耳下方与安装面之间可根据需要预留微小间隙,补偿塑料件成型带来的平面度误差,防止螺钉锁附时基座产生内应力,长期使用后出现开裂。内部滑动触点的行程要和拨柄外露行程严格对应,三维模型里把各档位下拨柄的极限位置都做出来,

  能方便结构工程师同步检查面板开孔长度和内部避让空间。对于需要做防水或防尘处理的设备,还可以在这个基础结构之外,额外给拨柄搭配硅胶护套,模型中预留护套的安装槽位即可。整体结构没有复杂的传动零件,依靠成熟的滑动接触原理实现换向,零件数量少、装配工序简单,兼顾了手动操作的可靠性和批量生产的经济性。
